12英寸乘18英寸分期搭建桁架结构设计

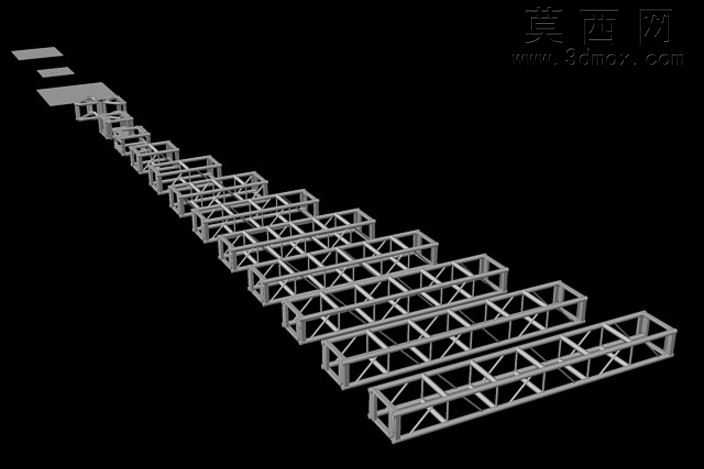

本桁架模型采用三维参数化建模方式完成搭建，建模过程中严格遵循6°绝对对位基准设置，确保每一段桁架单元的拼接精度符合工程装配要求。建模初始阶段先梳理桁架的模块化组成逻辑，将整体结构拆解为角块、基础底板、标准桁架段三类核心单元，针对易装配管理的需求对单元接口做了统一化设计，所有桁架片断面均匹配统一制造商规格，不同规格段仅在交叉成员、端板设计上做差异化调整，所有螺栓安置位置遵循通用安装标准，无需额外定制连接件即可完成现场拼接。材质设置上，主体桁架框架赋予哑光银灰色金属材质，模拟铝合金桁架的真实表面质感，调整材质的粗糙度、反射参数还原金属构件的哑光漫反射特性，避免过度反光影响结构细节展示；渲染阶段采用纯黑背景突出桁架的线性结构特征，通过等距透视视角排布从短到长的不同规格桁架段，清晰呈现分期搭建的组合逻辑，让观看者可直观了解不同长度桁架的形态差异与拼接延伸方式。结构设计上，每段桁架均采用矩形截面框架搭配斜向交叉支撑的形式，交叉支撑的排布角度经过力学合理性验证，可在减轻整体自重的同时保障结构的抗扭、抗弯承载能力，端板位置预留的螺栓孔位做了精确对位，相邻段拼接时可实现无偏差对齐，角块单元用于桁架的转角连接，可实现多方向桁架的组合搭建，适配舞台、临时基地等不同场景的布局需求。建模过程中对所有构件的边线做了倒角处理，避免尖锐棱角不符合实际加工工艺，基础底板单元作为桁架的落地支撑部件，预留了与地面固定的安装孔位，保障搭建完成后的整体稳定性，数据透视表模块用于整合所有构件的规格参数、安装对位信息，方便装配过程中快速调取对应单元的参数，提升现场搭建的管理效率。
