铁人三项竞赛用碳纤维自行车车架设计

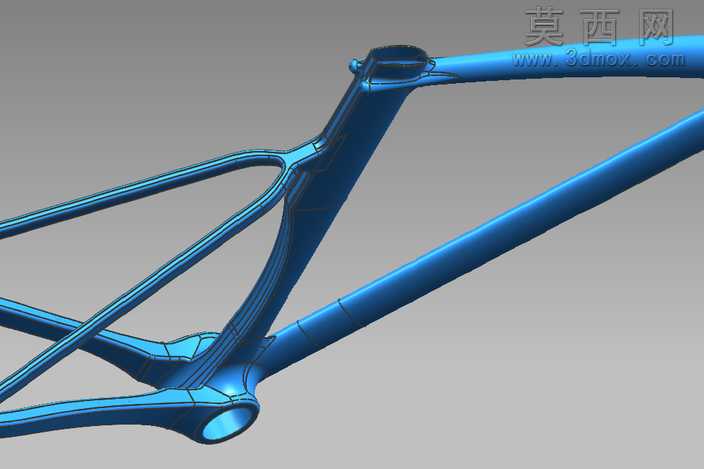

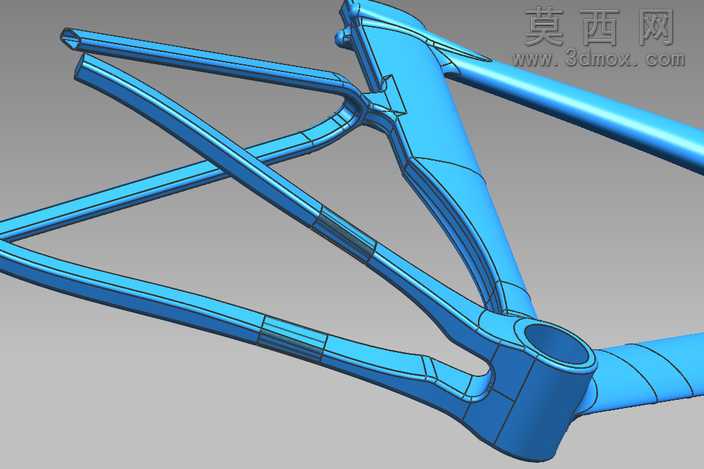

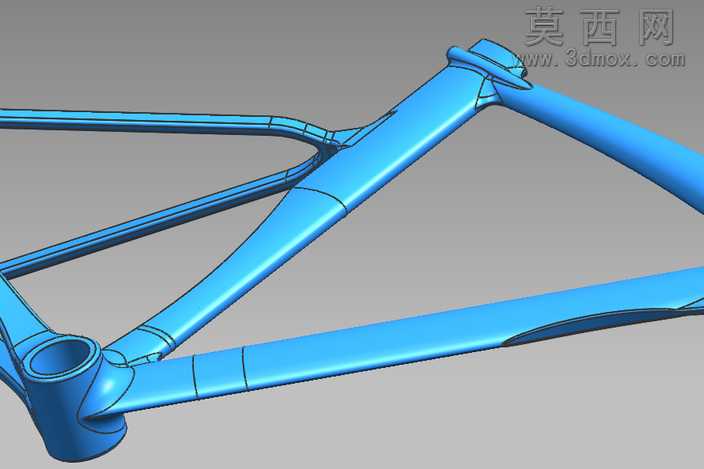

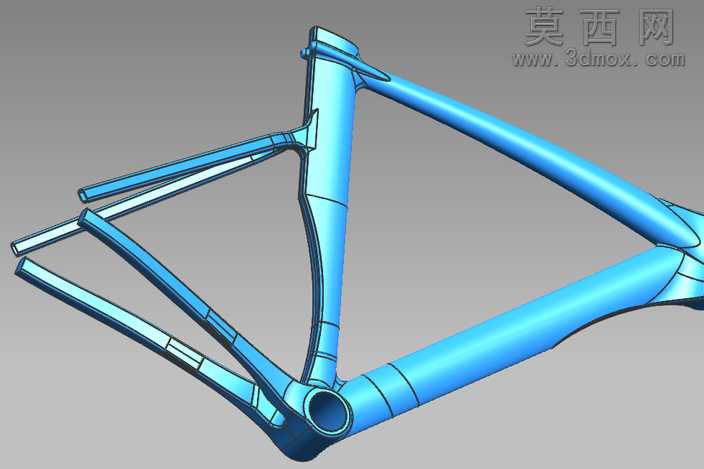

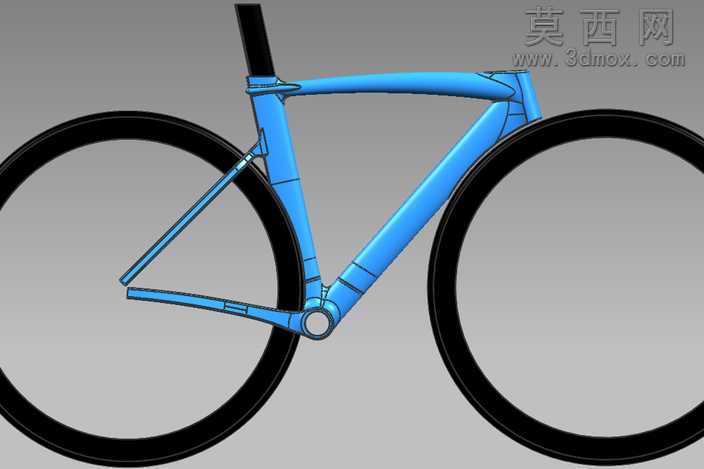

本作品为面向铁人三项赛事打造的高性能自行车车架三维设计，建模阶段依托参数化三维设计软件完成全流程构建，首先基于铁人三项运动的骑行姿态、发力特性与气动需求确定核心几何基准，从头管角度、座管倾斜度到后下叉长度、五通下沉量均经过多轮参数调校，匹配长距离骑行的发力传导效率与低风阻姿态要求。建模过程中采用曲面建模与实体建模结合的方式，先通过多段曲率连续的样条曲线勾勒车架各管型的轮廓控制线，对管型衔接的五通区域、头管焊接区域、后三角叉脚区域做了平滑过渡处理，避免出现应力集中的锐角结构，同时还原碳纤维叠层设计对应的管壁厚度变化逻辑，在五通、头管等受力集中区域预设加厚结构，在后上叉、座管等需要滤震的区域做了管壁优化，兼顾刚性与骑行舒适度。材质渲染阶段针对碳纤维材质的特性做了专属材质调校，还原碳纤维编织纹理的细腻质感与金属漆面的通透光泽，通过环境光遮蔽、全局光照渲染模式呈现车架金属蓝涂装的光影层次，清晰展示各管型的截面形态与衔接结构，管型采用截断翼型截面设计，在保证侧向刚性的前提下有效降低骑行过程中的正面风阻，后三角采用不对称设计，抵消传动侧发力带来的结构形变，提升踩踏传导效率。设计思路上围绕铁人三项赛事长距离骑行的核心需求，在几何设定上兼顾了高速巡航的气动姿态与长时间骑行的舒适度，避免过度激进的几何带来的肢体疲劳，结构设计上充分考虑碳纤维材料的成型特性，所有曲面过渡均符合碳纤维铺层的工艺要求，不存在无法脱模的倒扣结构与过小的弯折半径，既保证了设计的性能导向，也兼顾了实际生产的可制造性，整体车架结构流畅一体，没有冗余的装饰结构，每一处管型变化都服务于刚性、重量、风阻的综合性能平衡，能够为骑行者提供高效、稳定的长距离骑行支撑。
