retnirp d3 3D打印机

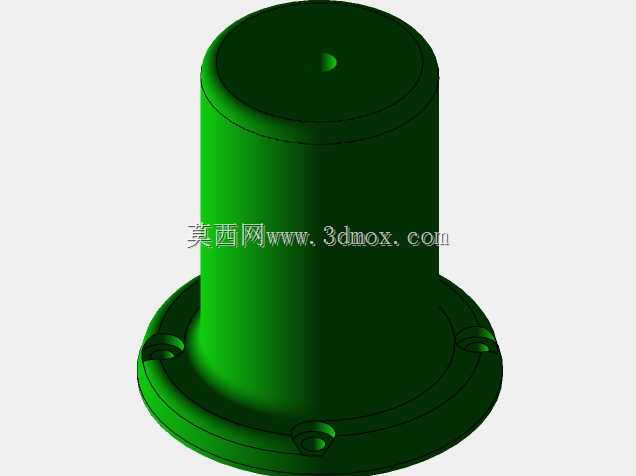

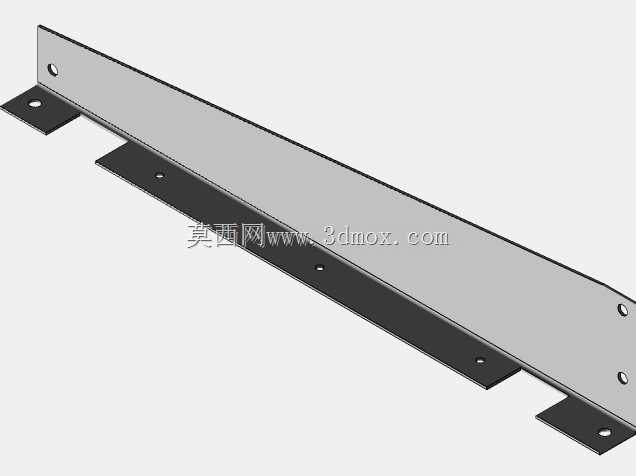

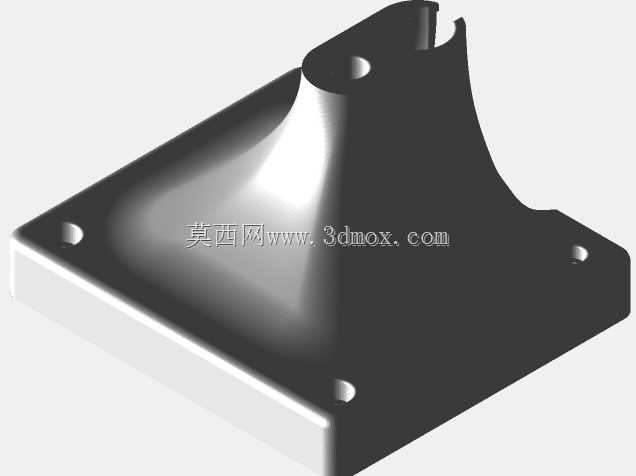

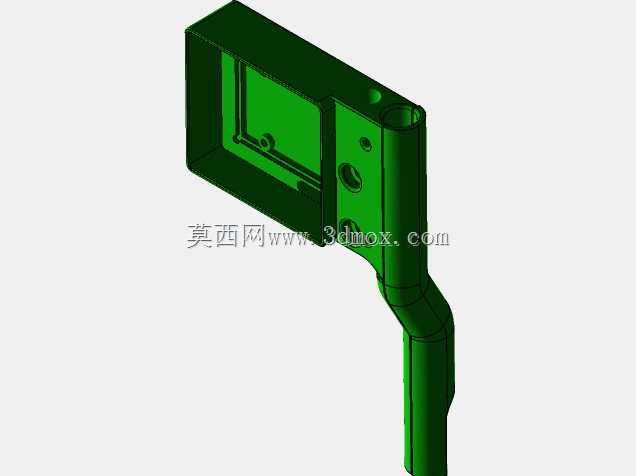

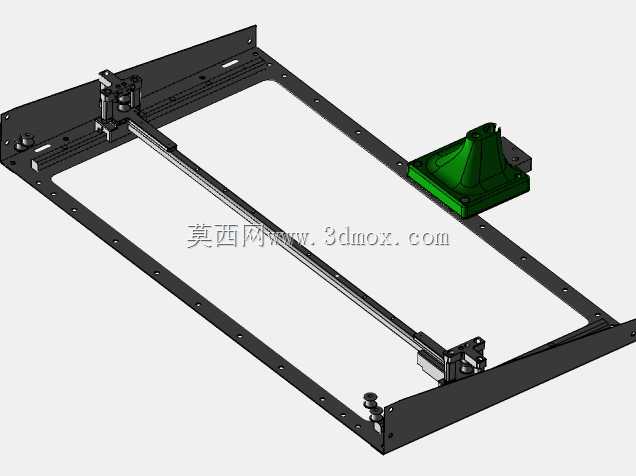

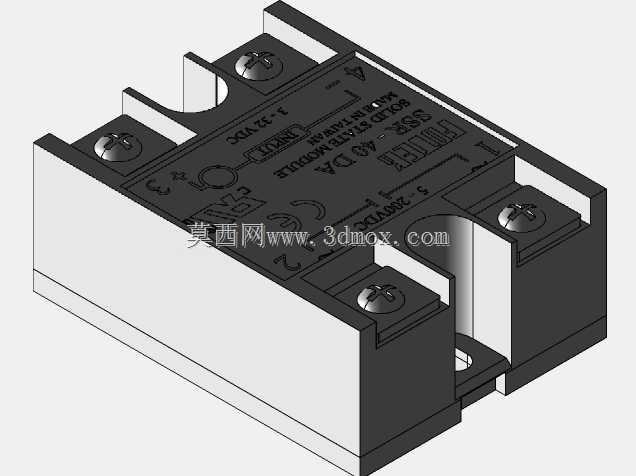

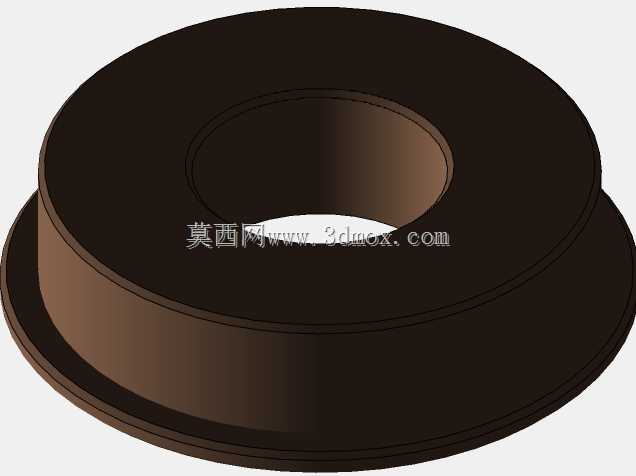

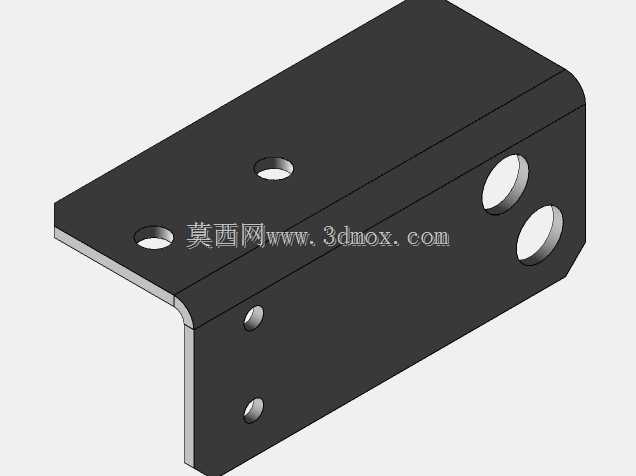

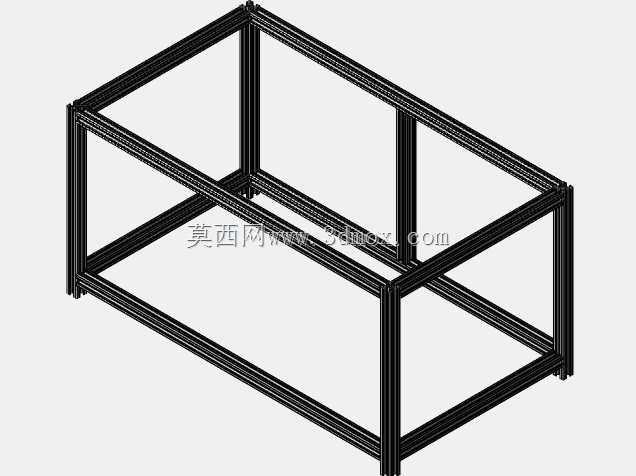

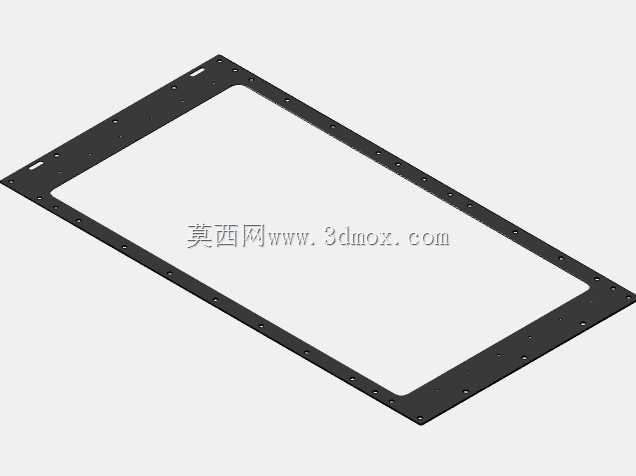

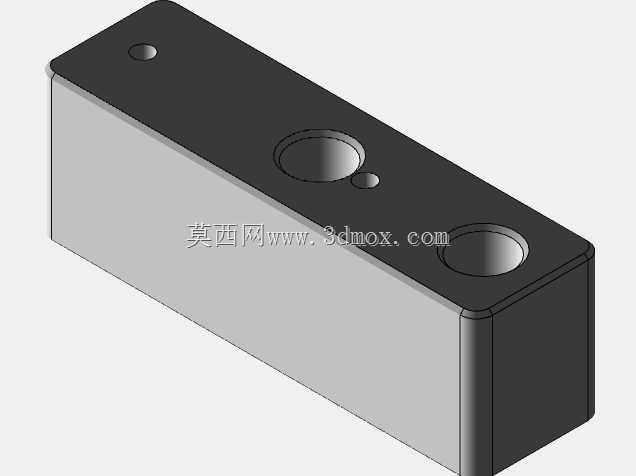

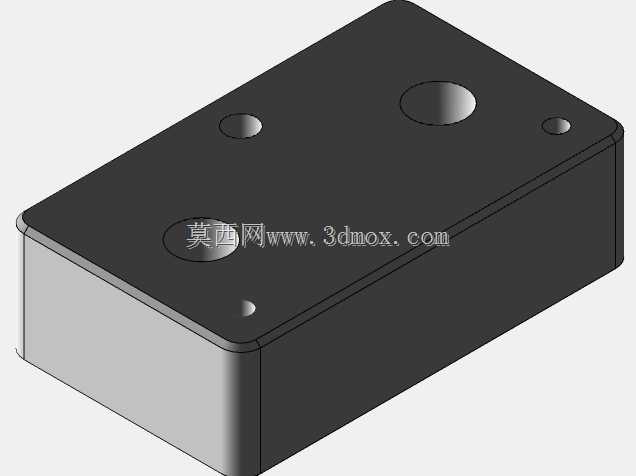

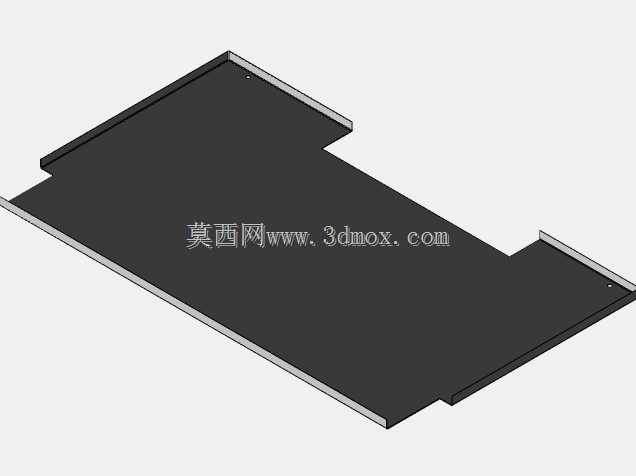

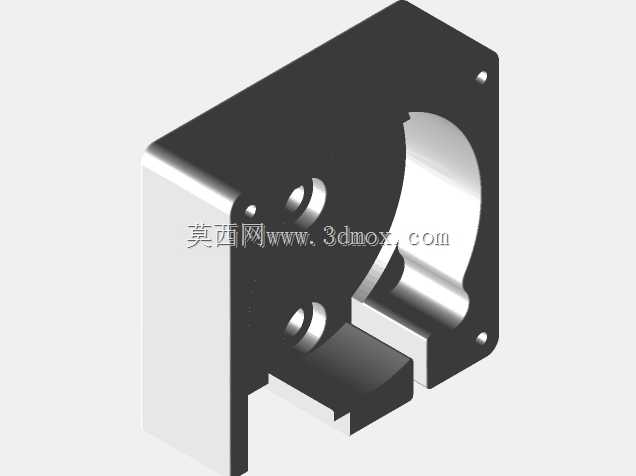

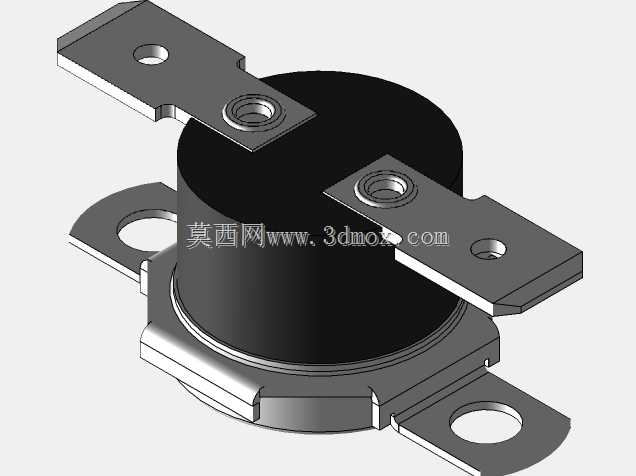

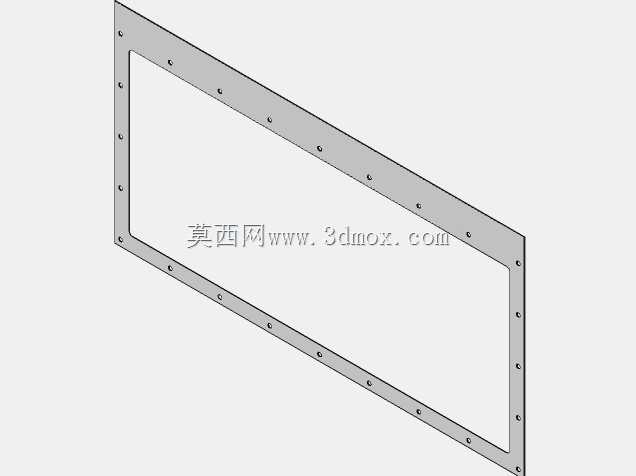

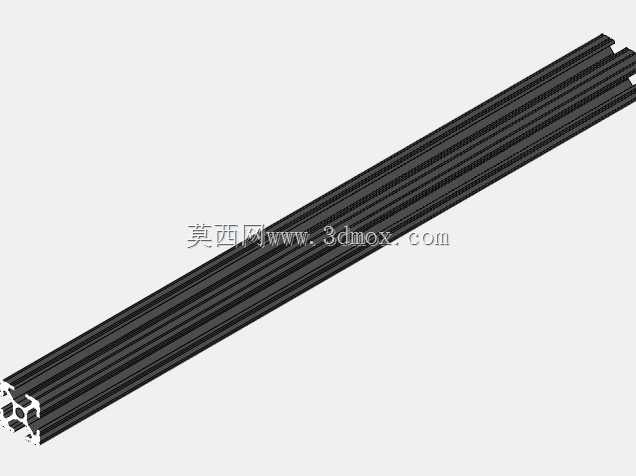

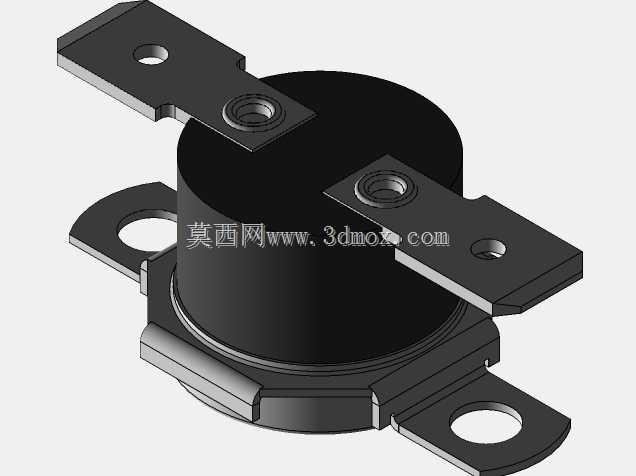

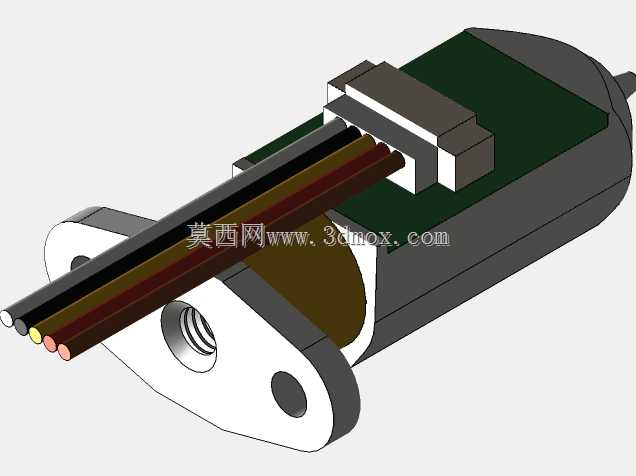

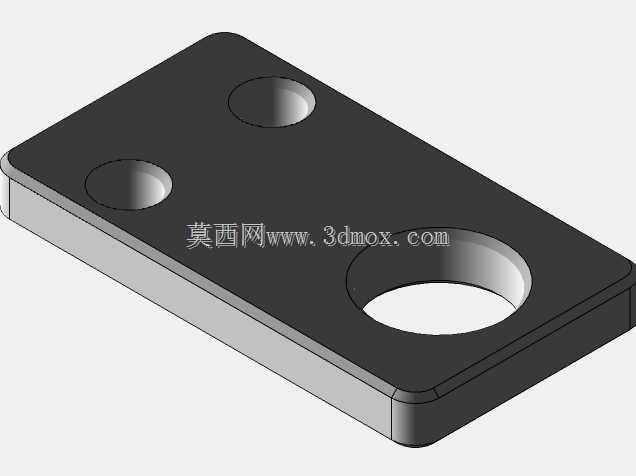

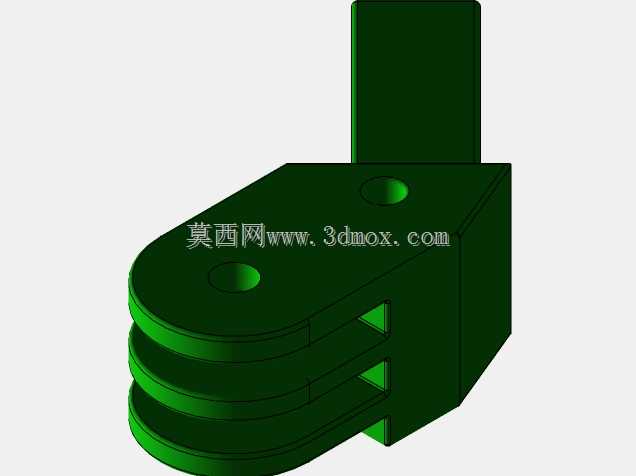

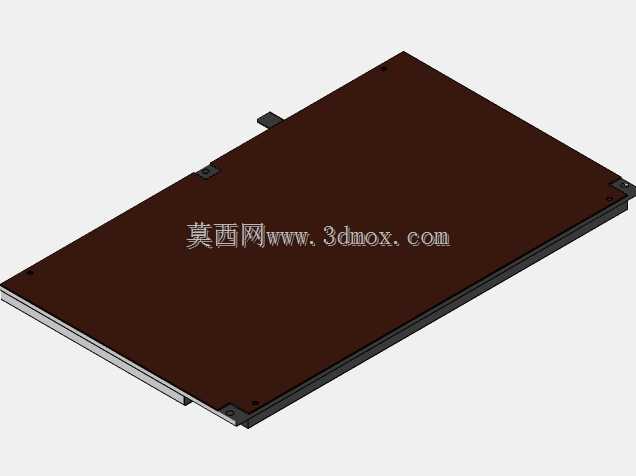

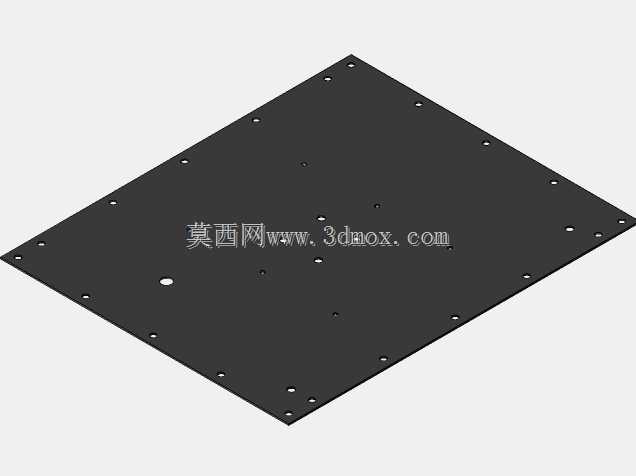

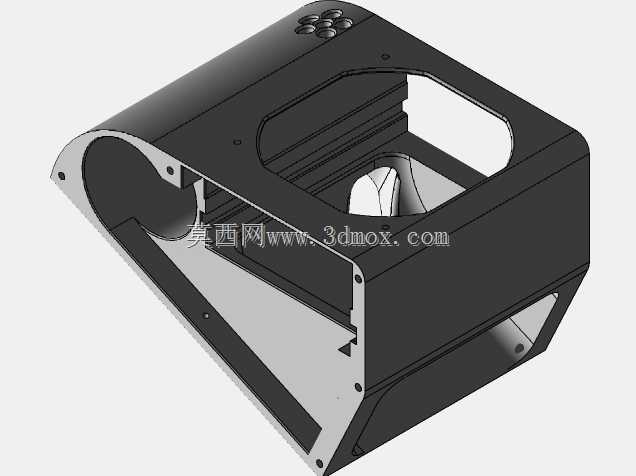

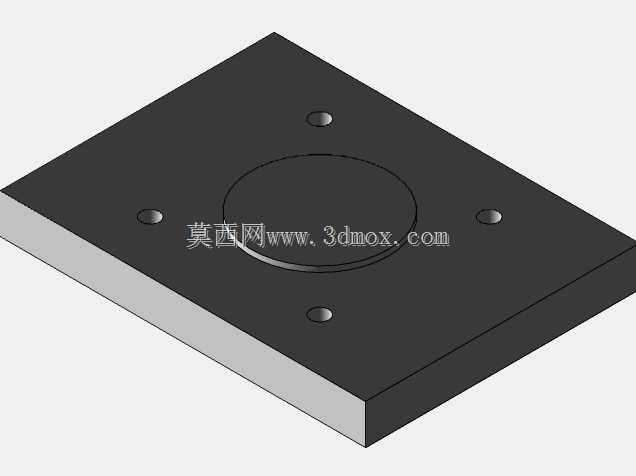

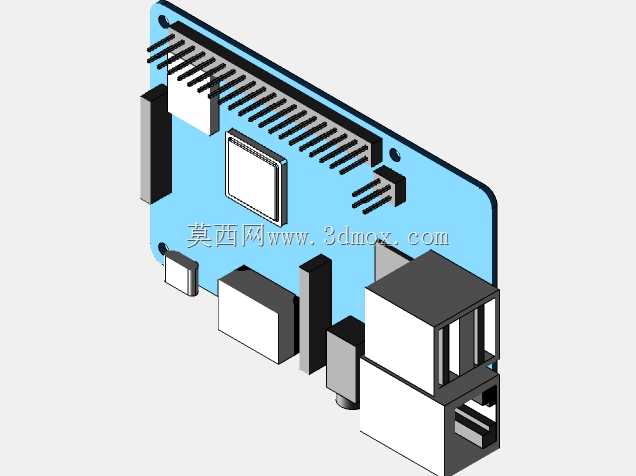

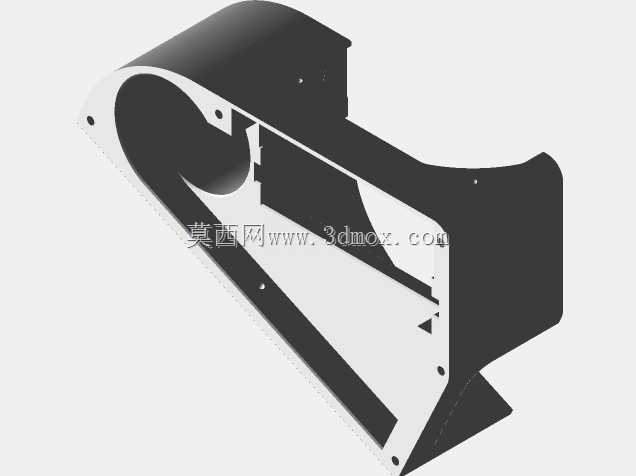

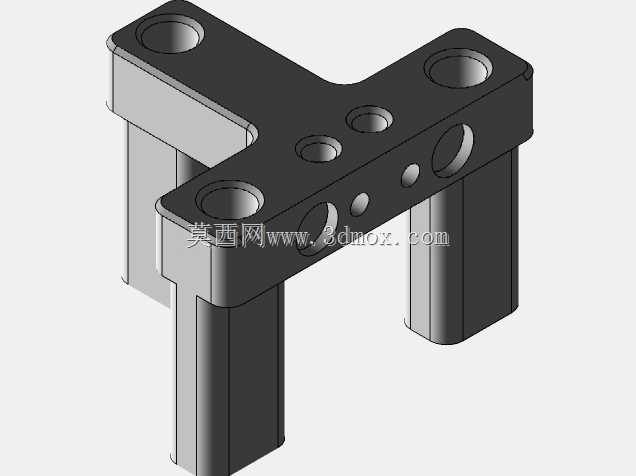

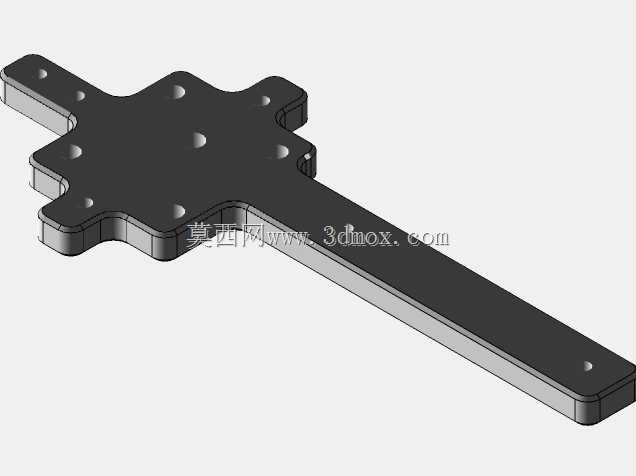

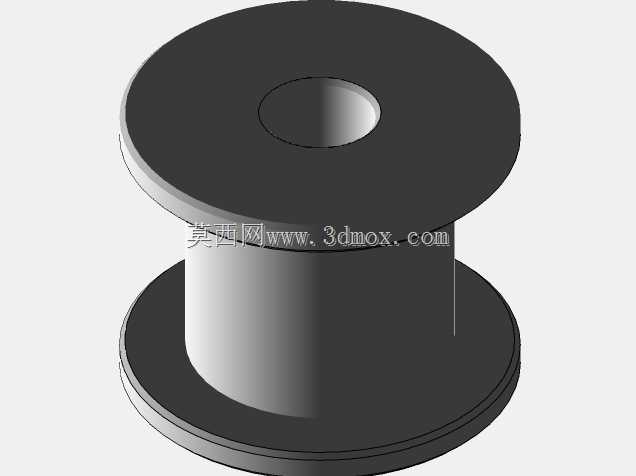

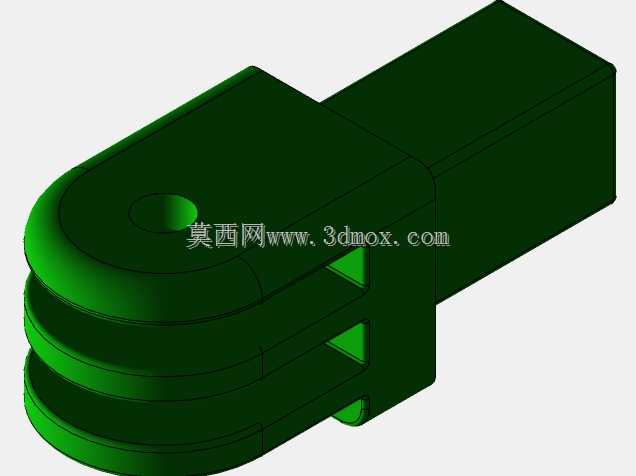

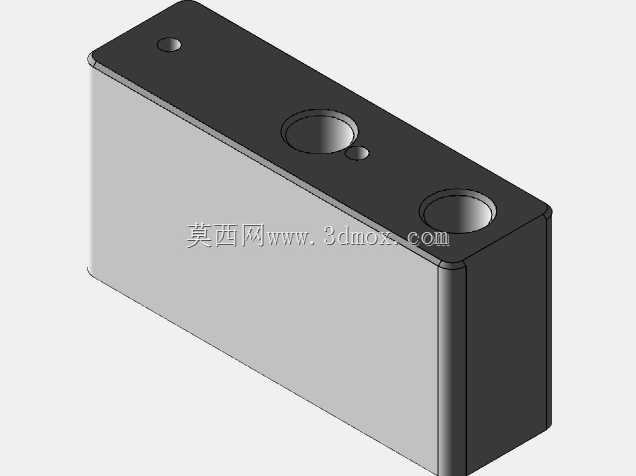

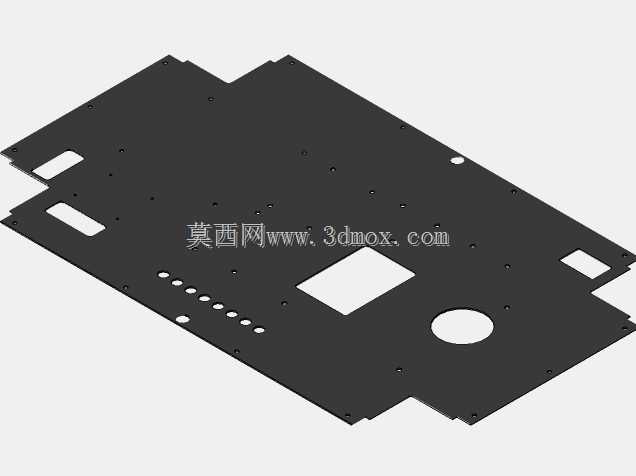

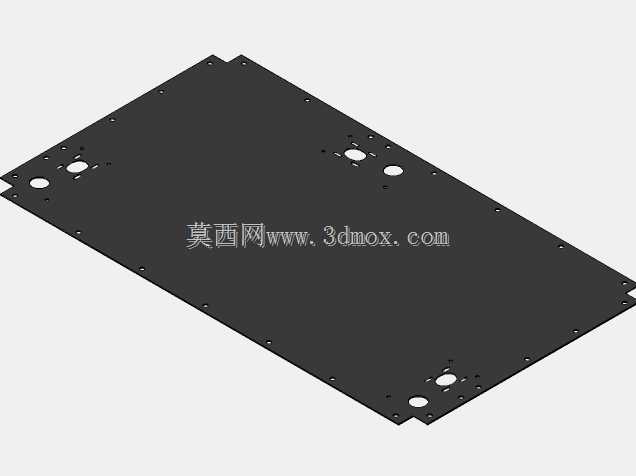

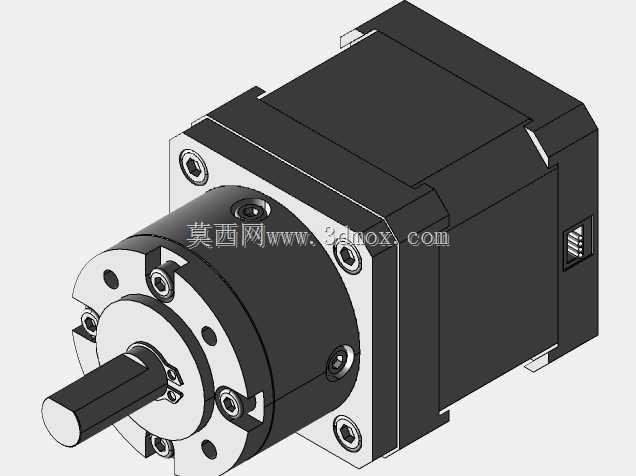

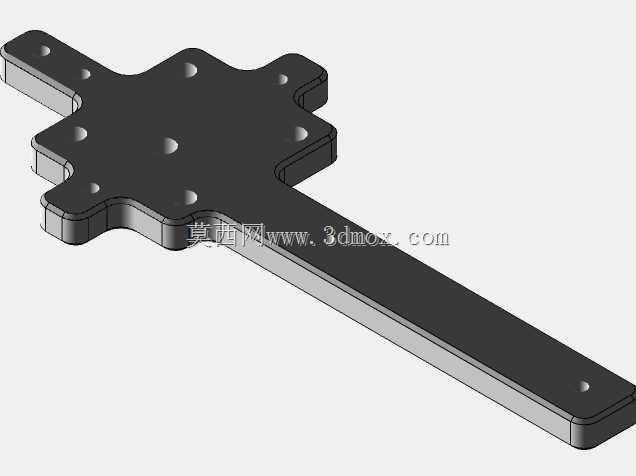

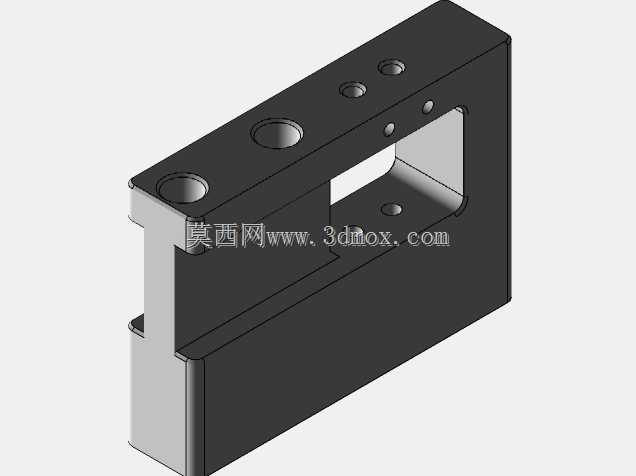

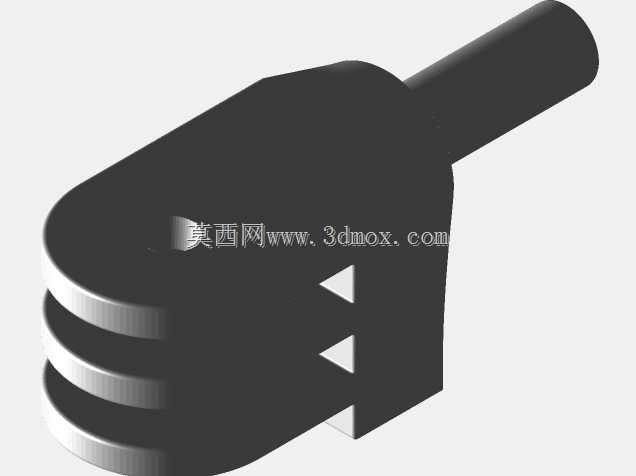

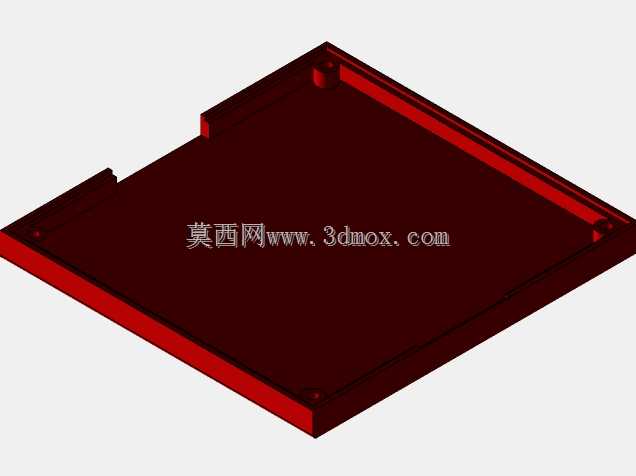

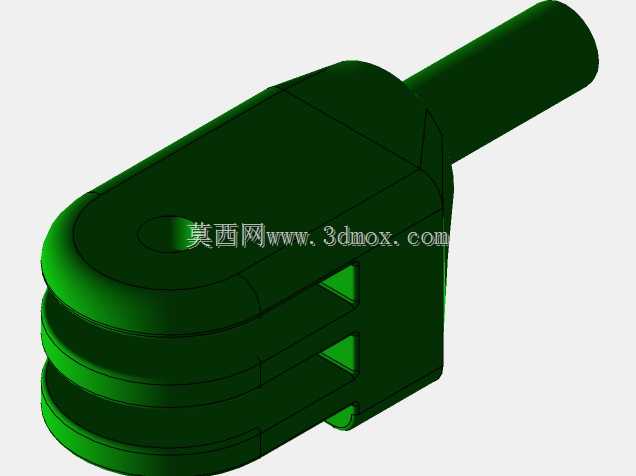

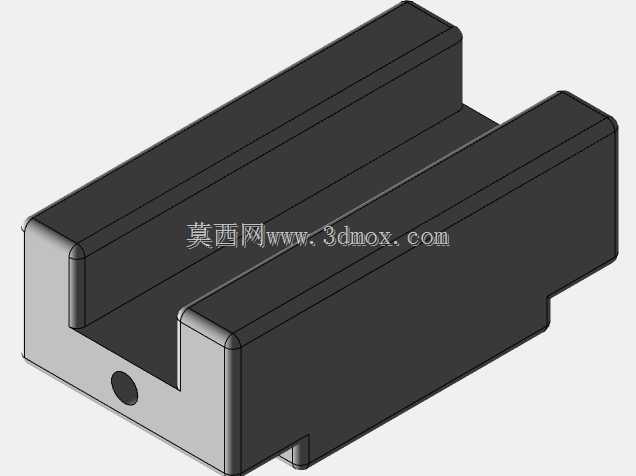

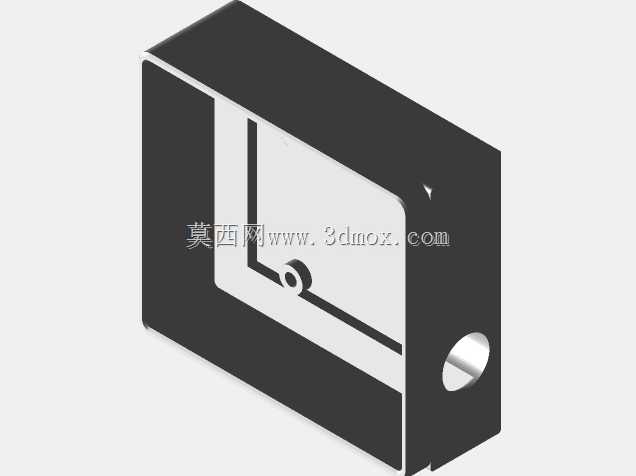

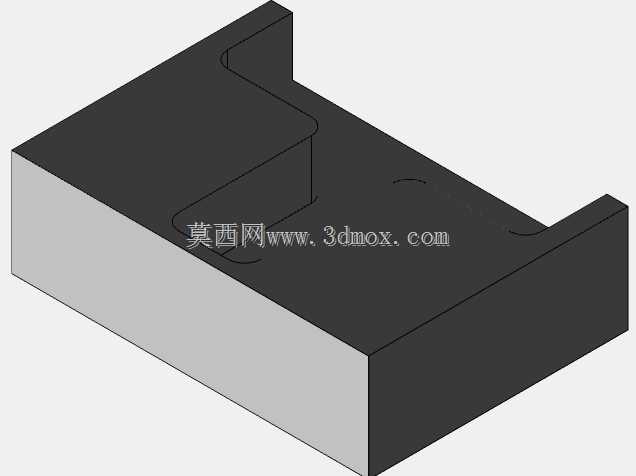

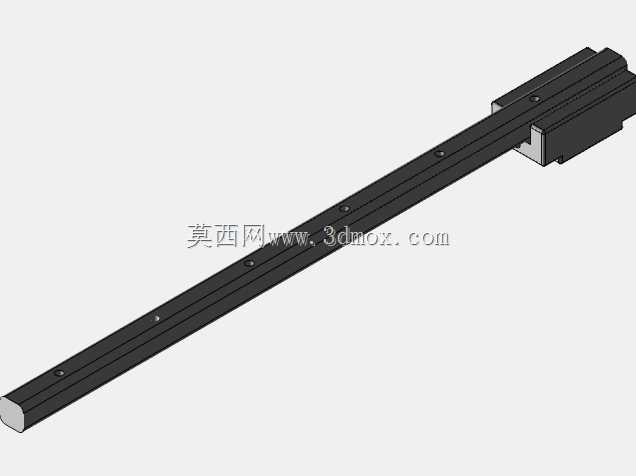

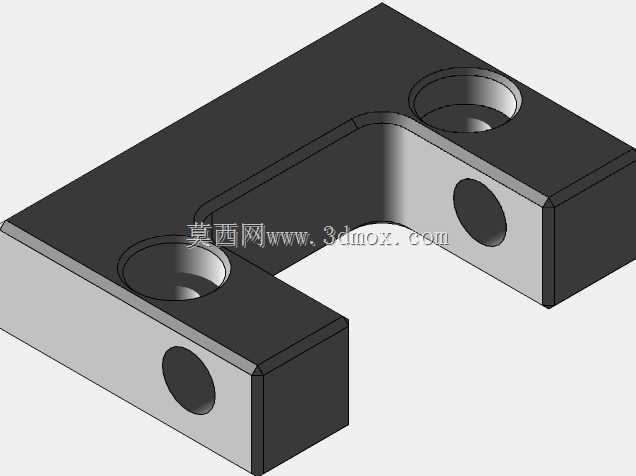

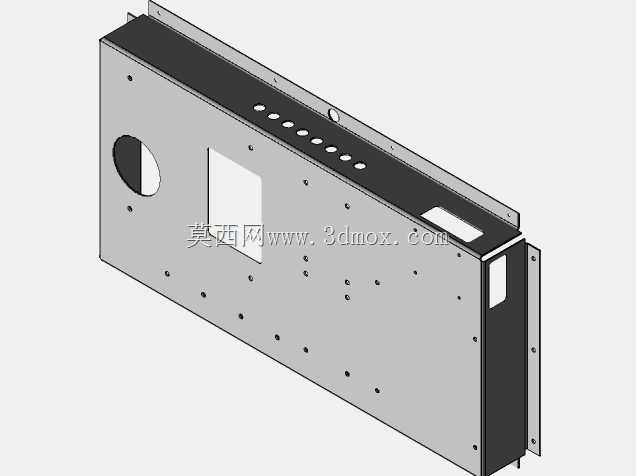

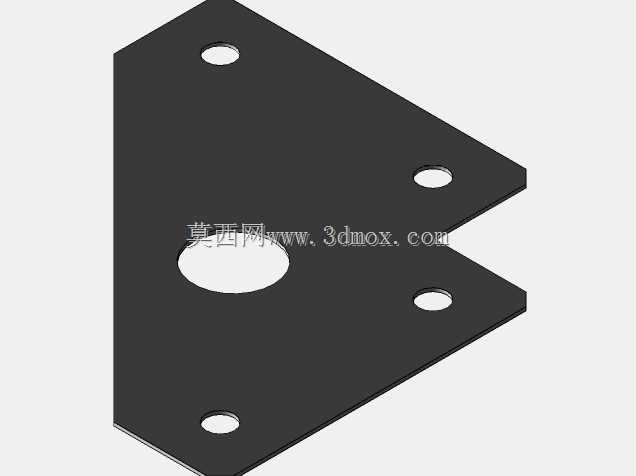

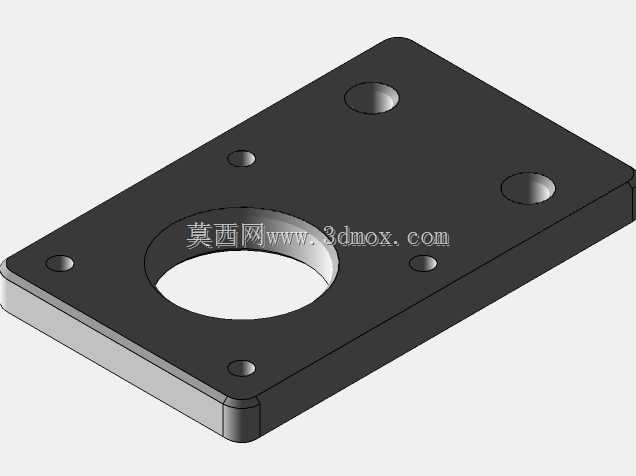

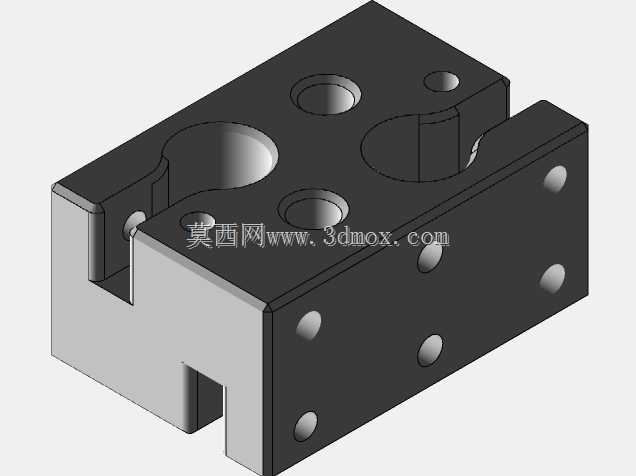

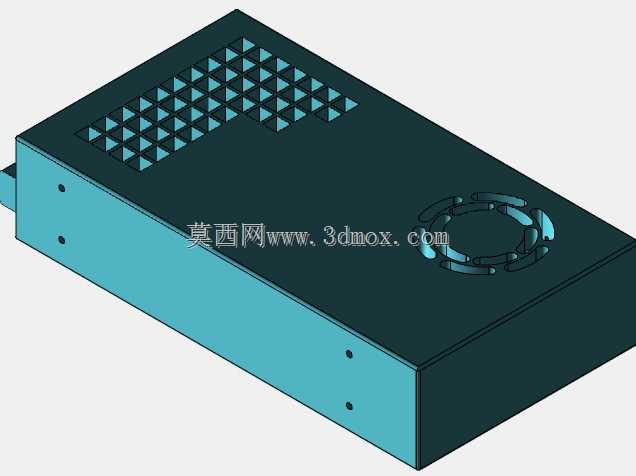

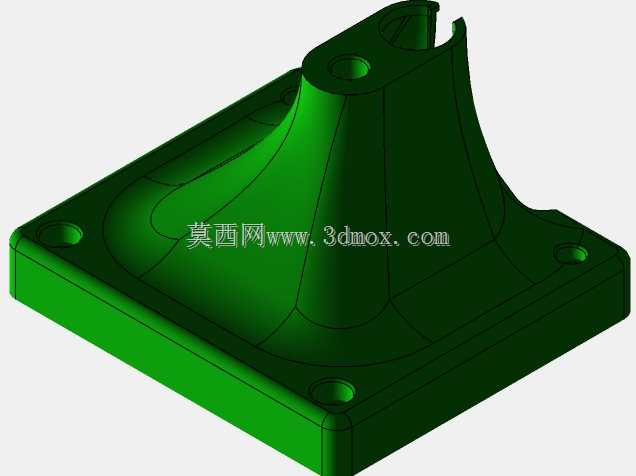

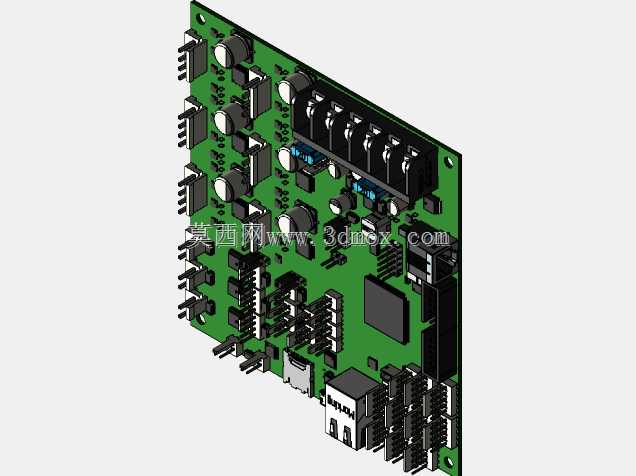

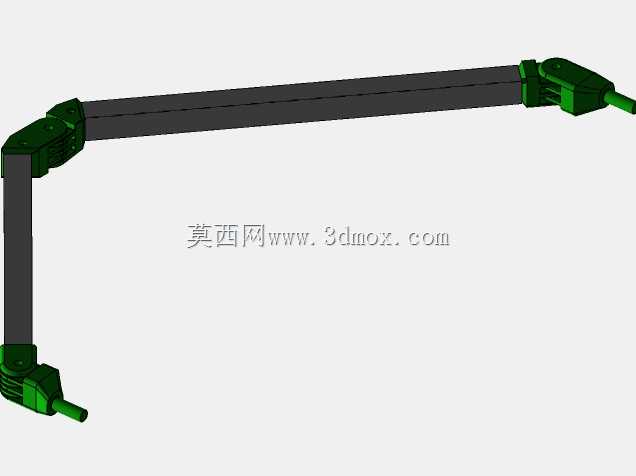

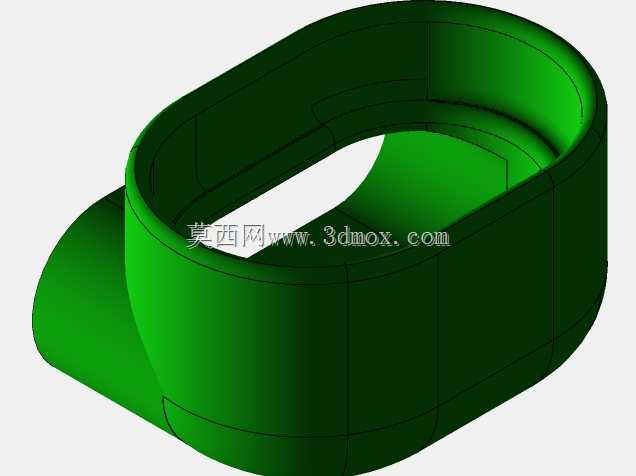

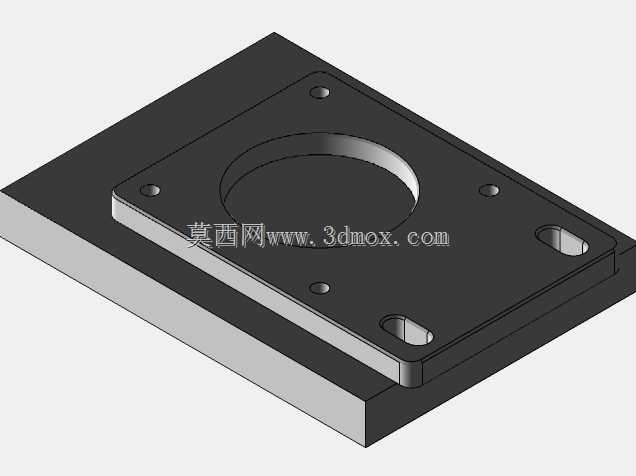

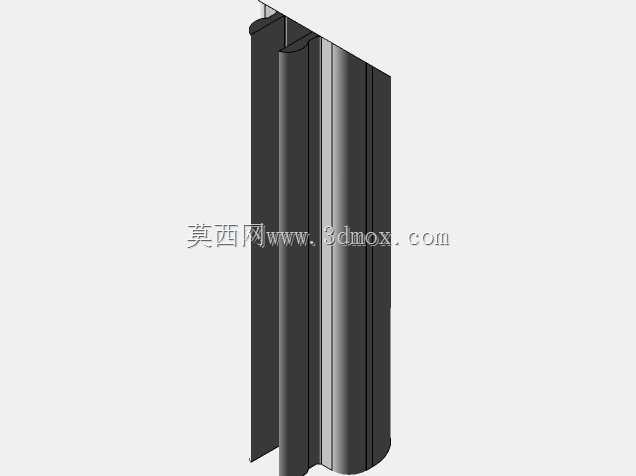

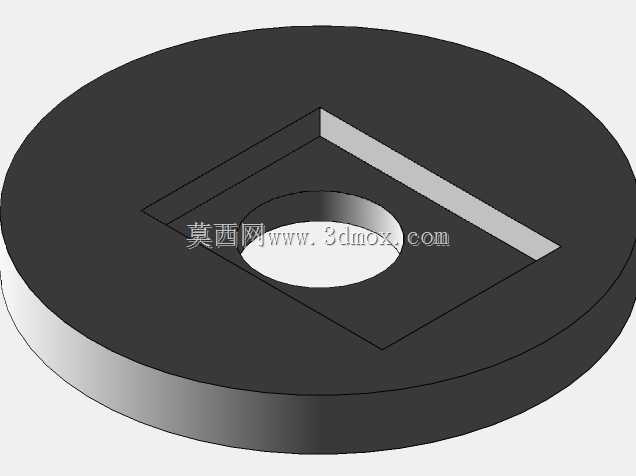

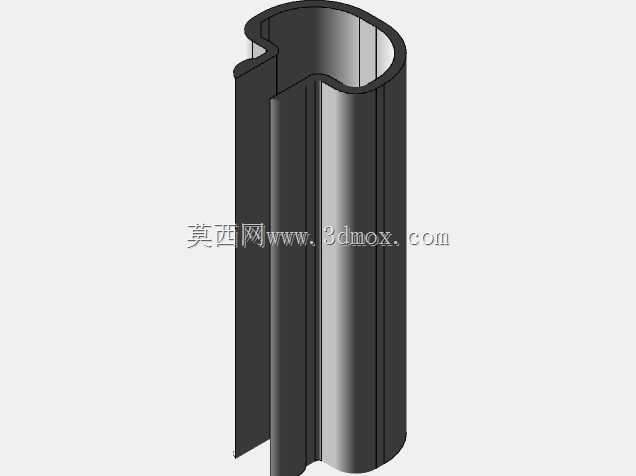

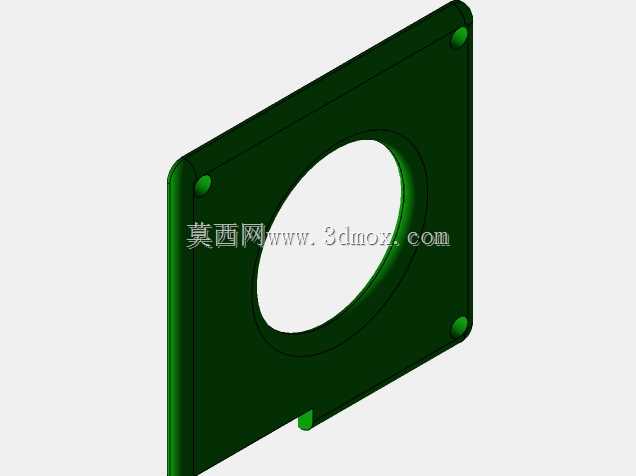

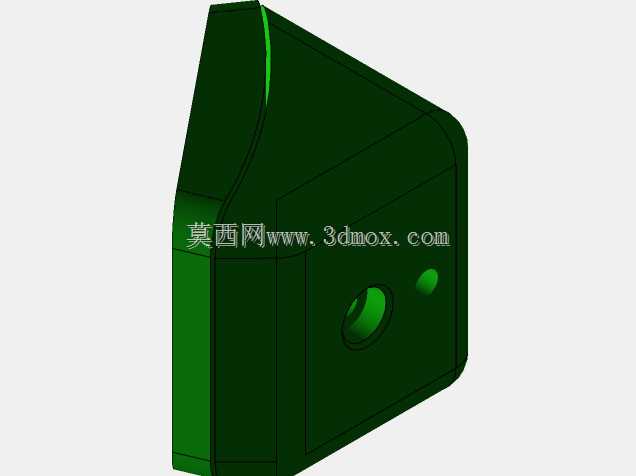

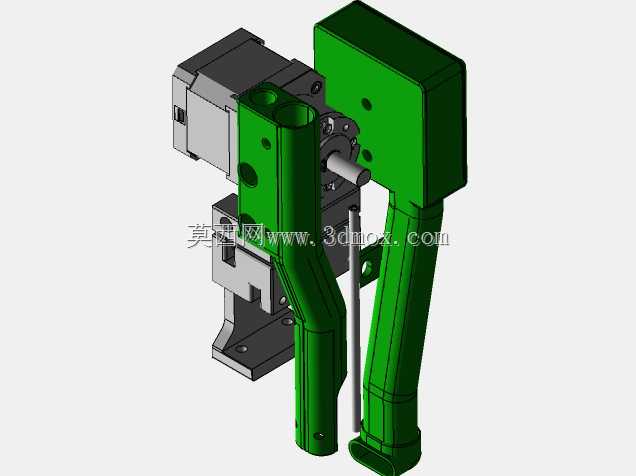

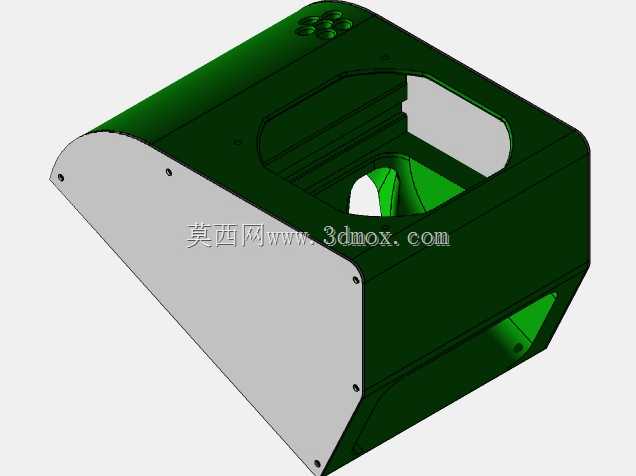

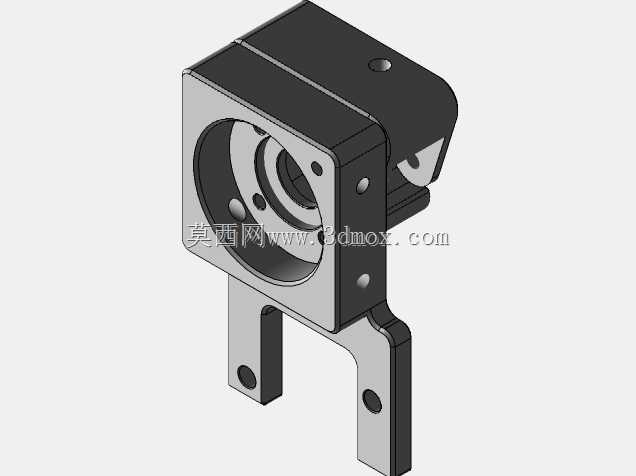

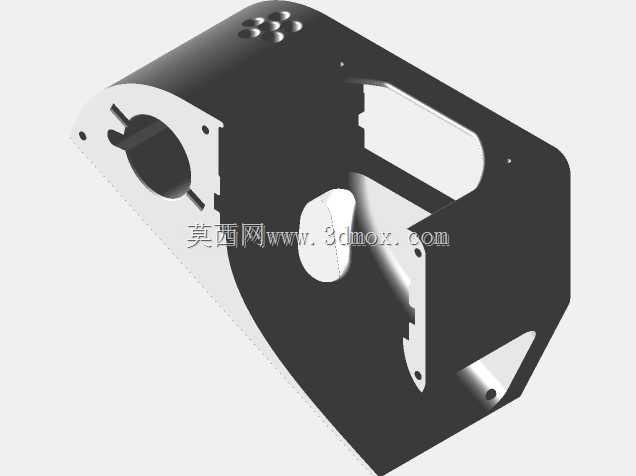

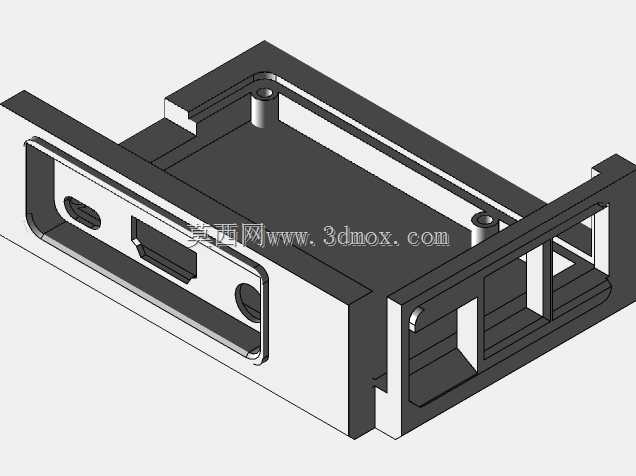

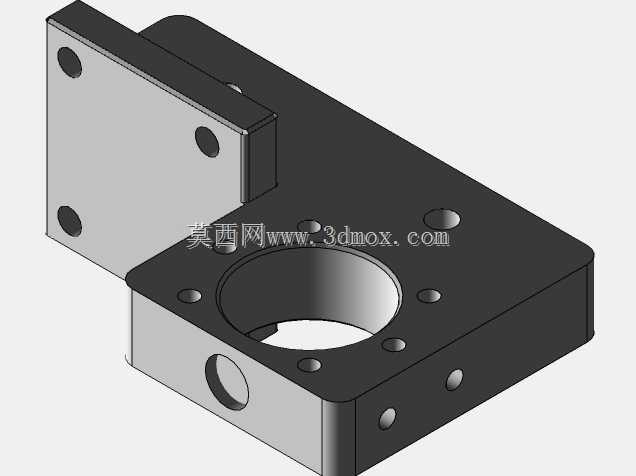

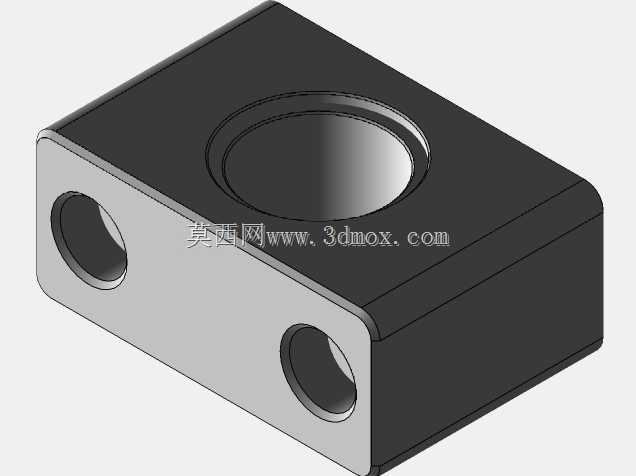

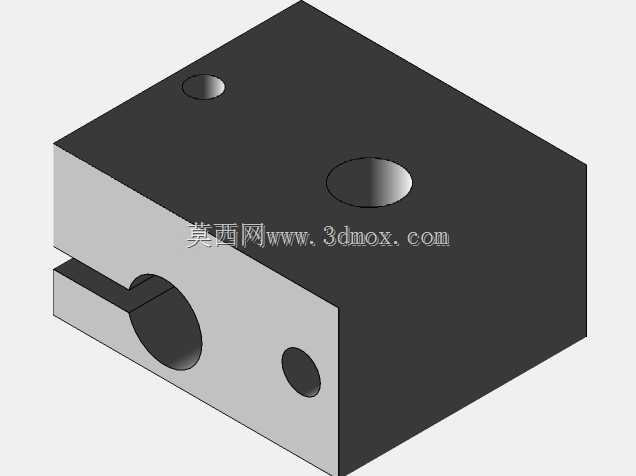

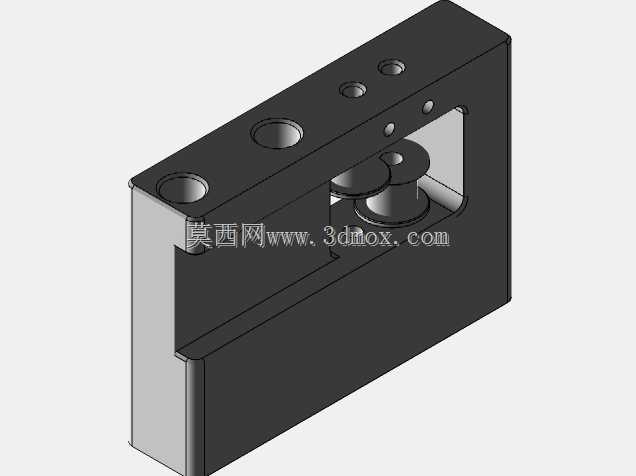

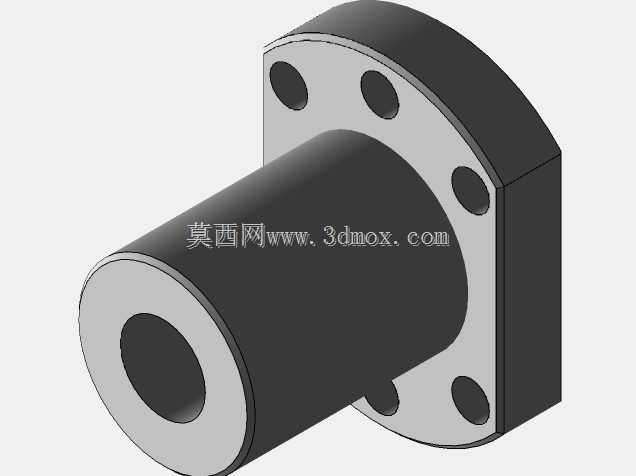

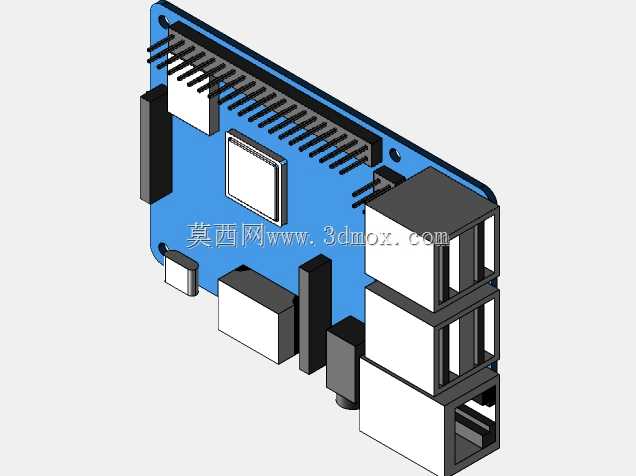

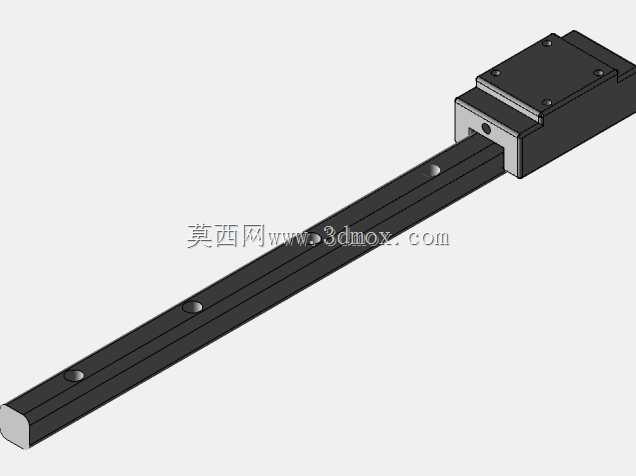

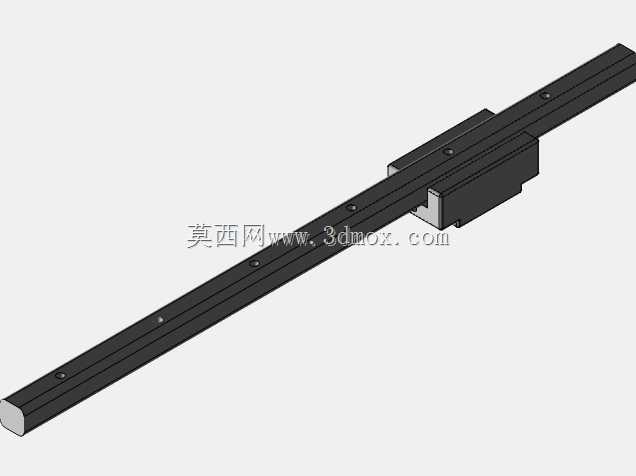

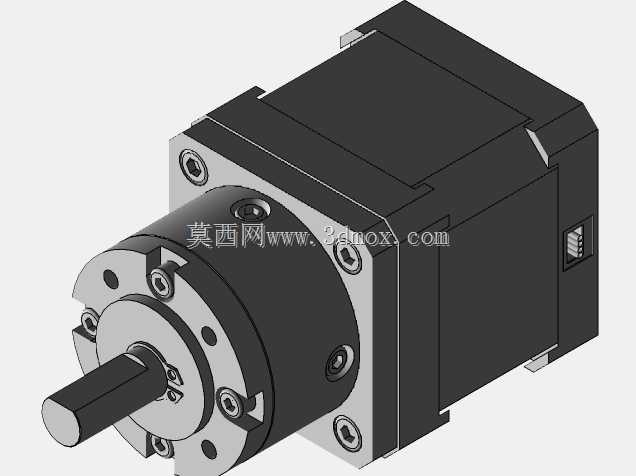

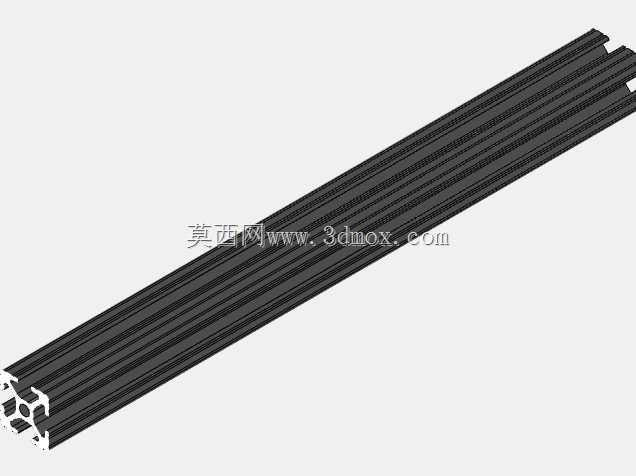

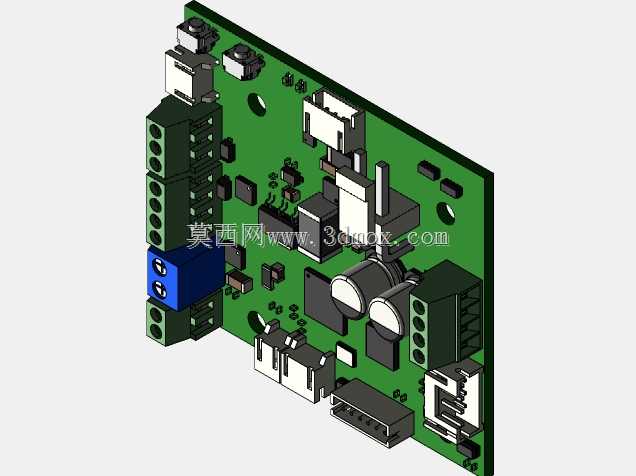

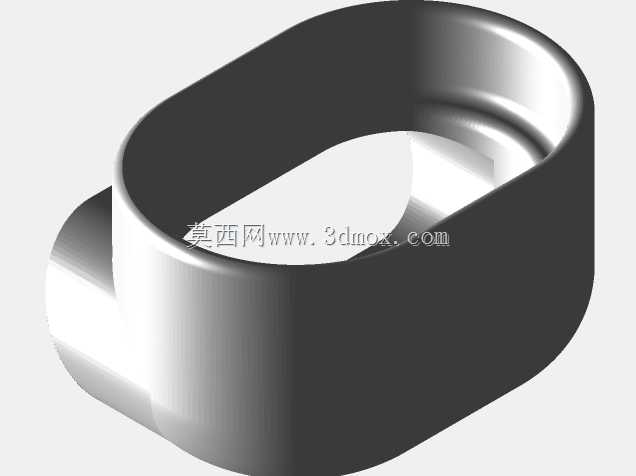

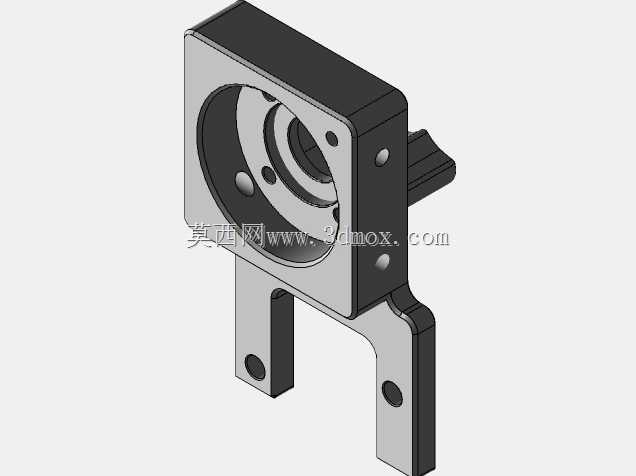

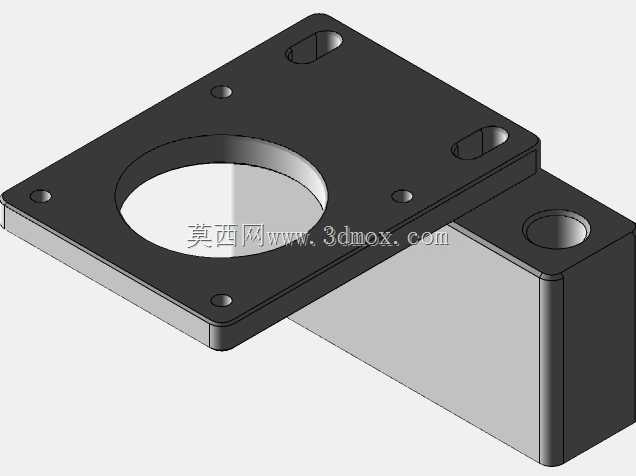

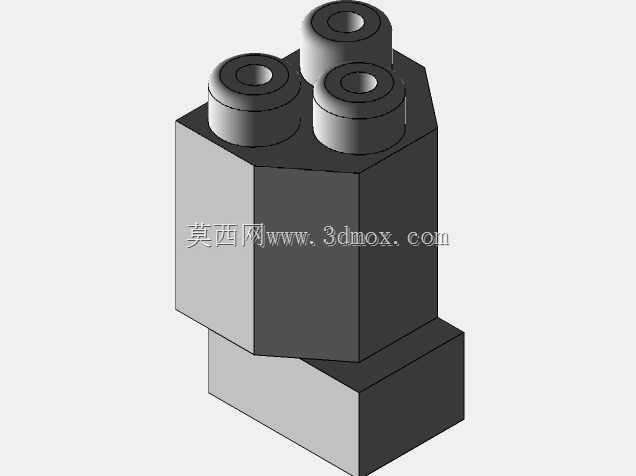

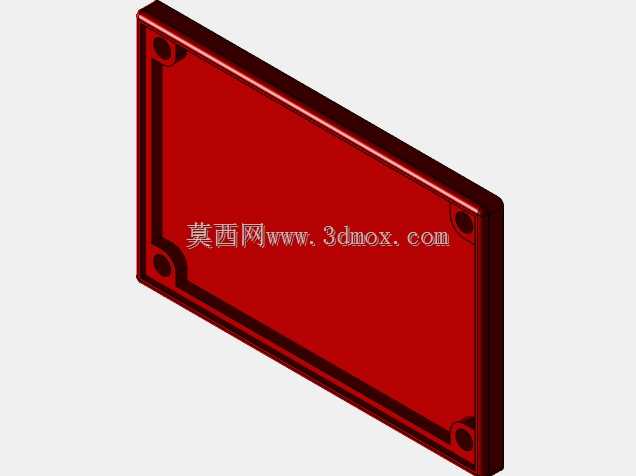

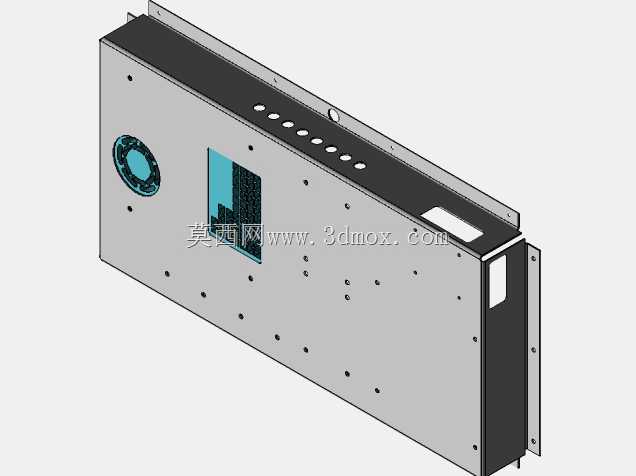

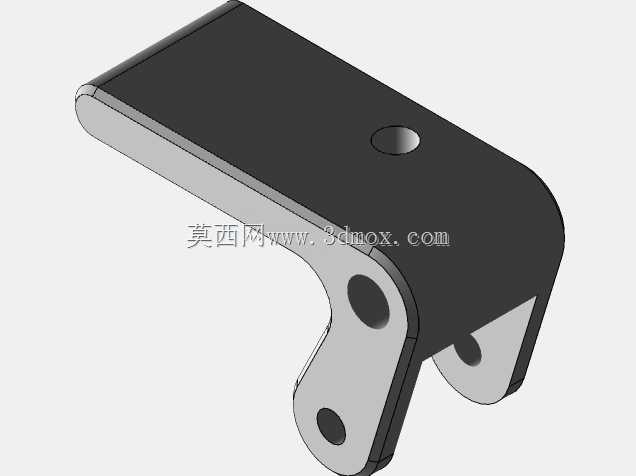

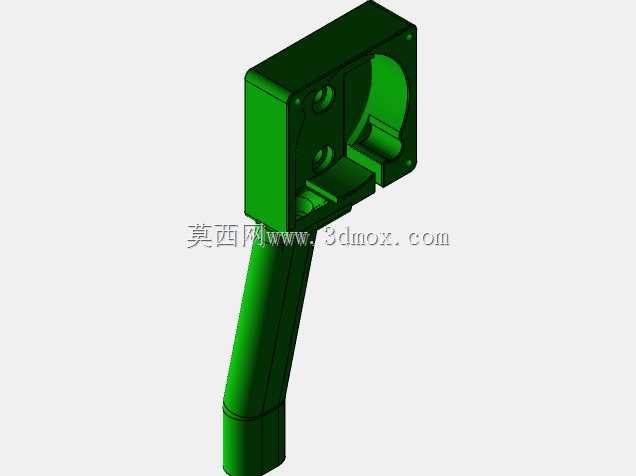

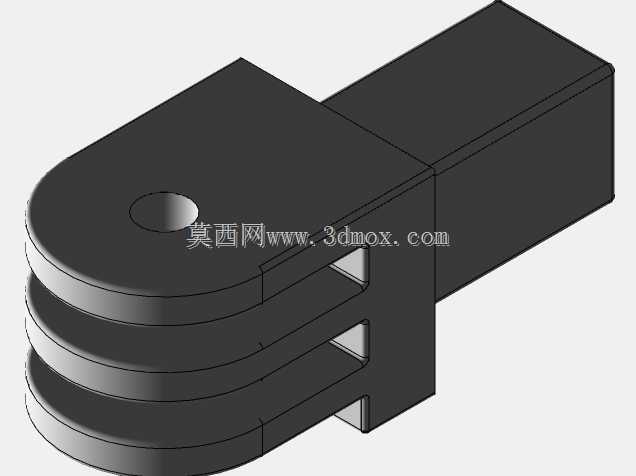

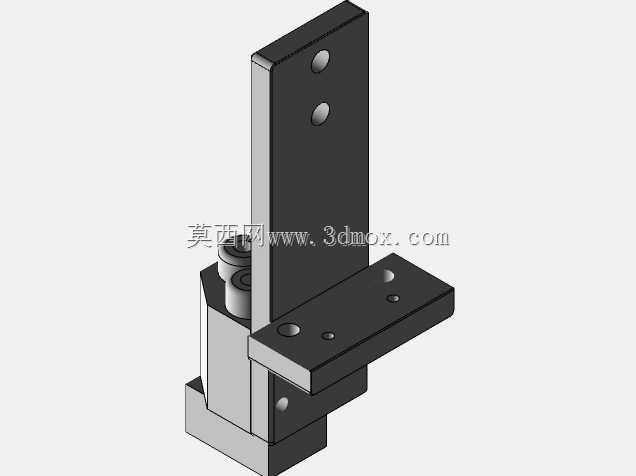

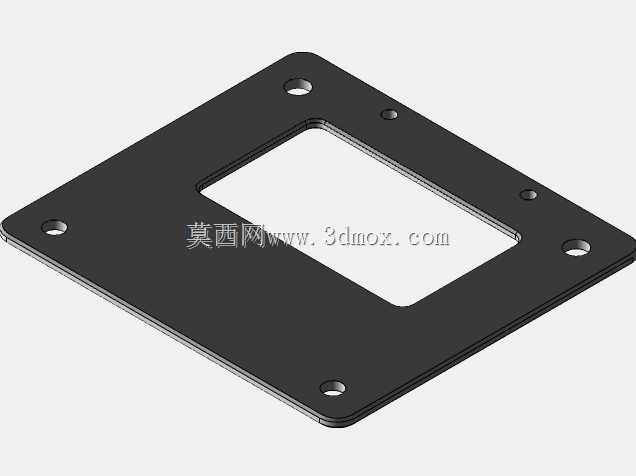

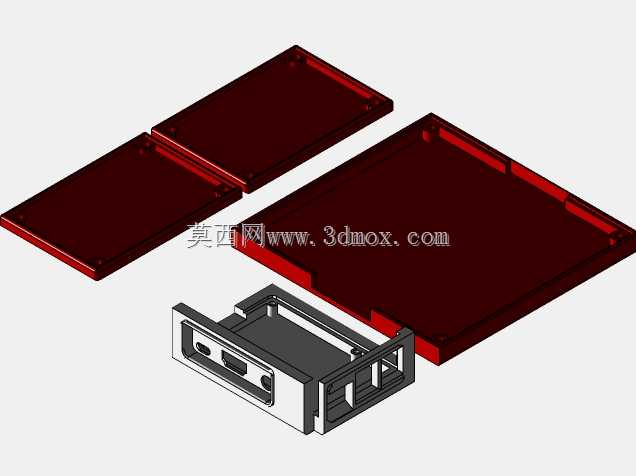

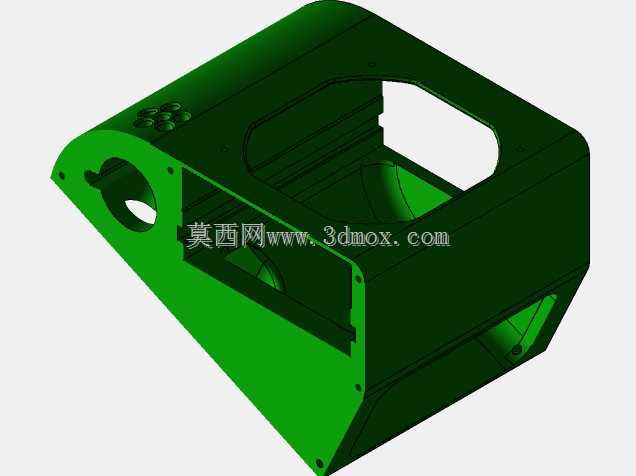

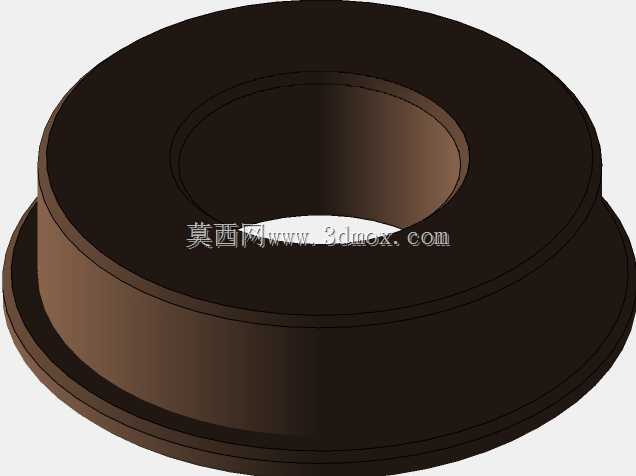

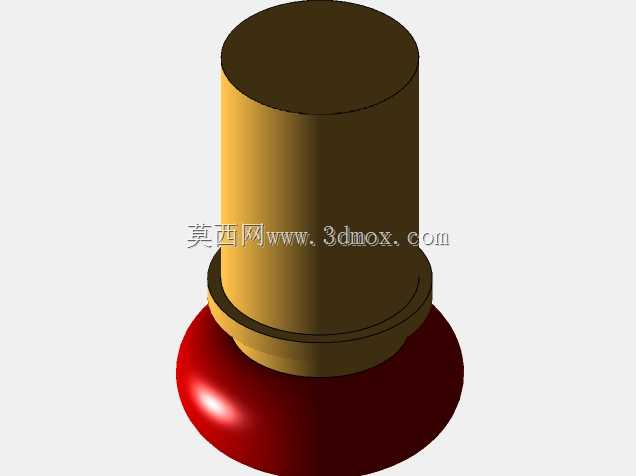

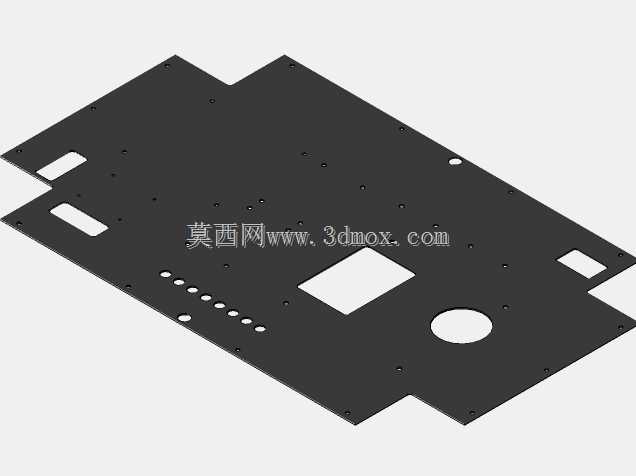

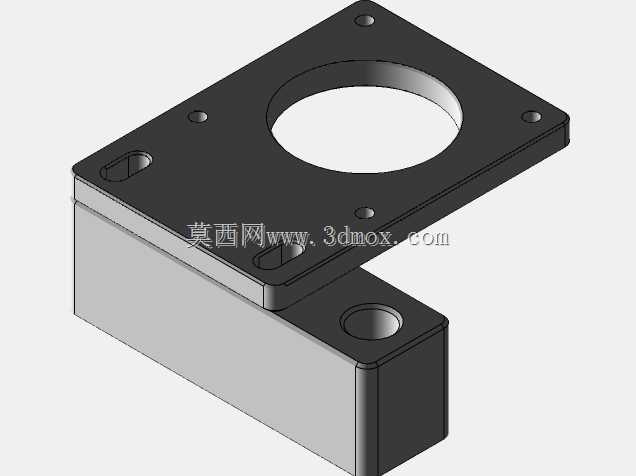

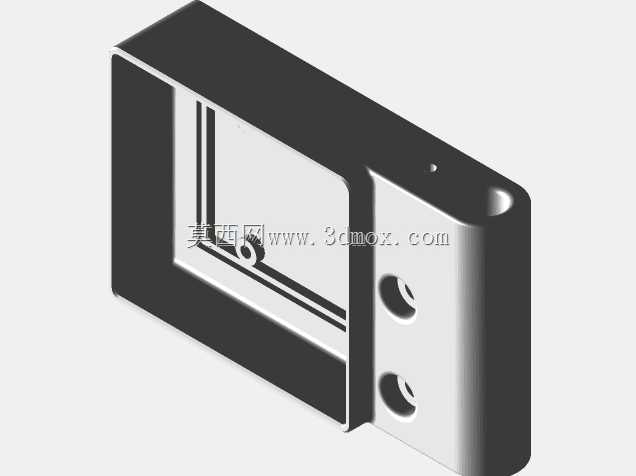

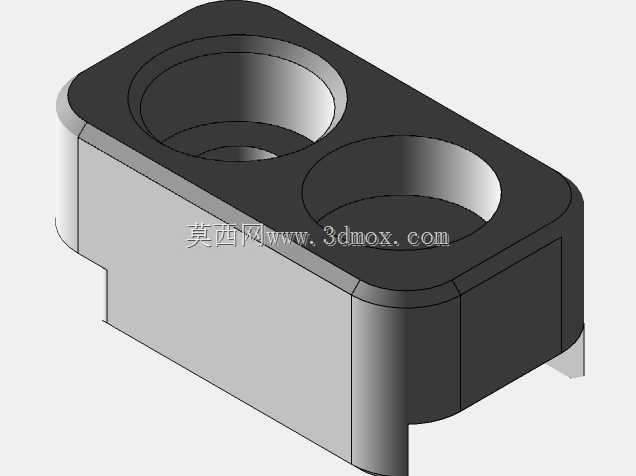

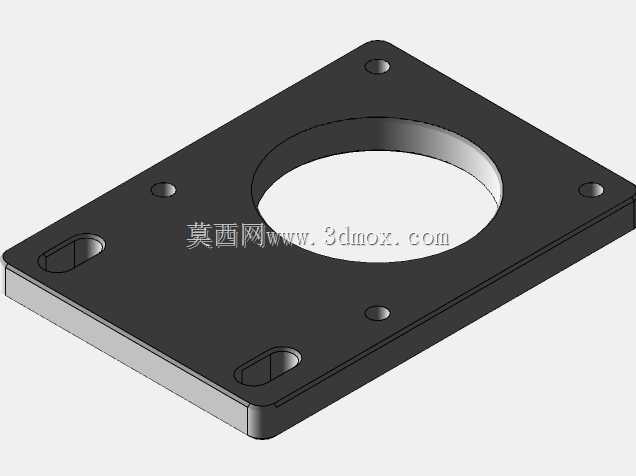

我设计并制造了这台打印机，因为我的 MakerBot 已经破旧不堪（见最后一张照片，上面是一团乱糟糟的红色塑料）。最初，我打算把它做得非常大，打印面积为 1 立方米。这就是轨道电机和驱动器针对这种尺寸的结构进行设计的方式。现实很快就让我陷入困境，我最终根据适合我的工作台的尺寸以及我拥有的备用零件缩小了尺寸。最终结果是 24 英寸 X、12 英寸 Y 和 10 英寸 Z 的打印信封。更新：7/16/22我将 Pi3 更改为 Pi4，并添加了网络摄像头以查看正在进行的打印。该机器的基本规格如下：1 英寸方形挤压框架15 毫米直线导轨1204 个滚珠丝杠，用于 Z10 毫米 GT2 皮带，用于核心 XY 驱动器，用于 XY 的 NEMA 24 和用于 ZDuet 3 6HC 控制器的 NEMA 17 步进器，带有 Raspberry Pi 3B 直接驱动，水冷热端1.75 毫米灯丝。1400 瓦交流加热床700 瓦 24VDC 热端目标是快速加热，并快速打印，比我的旧 MakerBot 2X 更精确，更坚固。所以这里就完成了。所有 CAD 文件都是使用 AutoDesk Inventor 2015 创建的。原理图和 PCB 是使用 ExpressPCB 软件设计的。https：//www.expresspcb.com/ExpressPCBSetup.zip
