方形工业排气扇三维结构设计作品

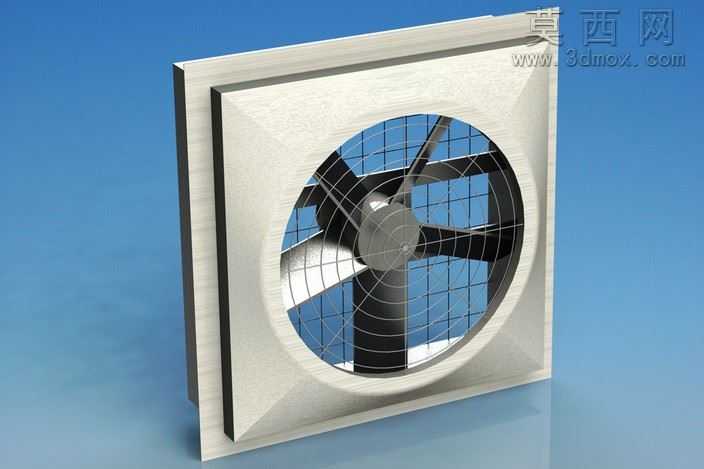

本作品为方形工业排气扇的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，首先从外框结构入手，采用一体化方形壳体作为主体承载结构，建模时严格遵循工业排气扇的实际安装尺寸比例，对壳体的折边、安装孔位、内嵌圆形风道口的过渡曲面做了精细化处理，通过拉伸、切除、圆角等基础建模指令完成外框的实体构建，保证外框结构的方正度与风道口的圆弧过渡平滑度，避免结构应力集中问题。扇叶部分采用五叶轴流结构设计，建模时先绘制单扇叶的翼型截面草图，通过放样、曲面加厚指令生成单扇叶实体，再通过圆周阵列完成整组扇叶的排布，扇叶的扭转角度经过参数化调试，匹配排风工况下的气流导向需求，同时对扇叶与中心轮毂的连接位置做了加强筋结构设计，提升扇叶运转时的结构强度。防护网部分采用经纬交错的金属丝网格结构，通过线性阵列、交叉实体组合完成网格建模，网格间距符合工业设备安全防护的尺寸要求，既保证通风通流面积，又能防止异物进入扇叶运转区域。渲染阶段对不同部件赋予了对应材质，外框部分赋予拉丝金属材质，还原金属壳体的哑光金属质感与细微拉丝纹理，扇叶部分赋予哑光工程塑料材质，呈现工业塑料的细腻磨砂质感，防护网赋予镀铬金属材质，体现金属防护网的光亮金属反光特性，背景采用渐变蓝色影棚环境，添加柔和的环境光与定向补光，调整阴影参数让模型的投影自然柔和，突出排气扇的结构层次与材质差异。整体设计围绕工业场景下的排风换气需求展开，结构设计兼顾安装便捷性、运转可靠性与安全防护性，所有部件的装配关系完全还原实际产品的装配逻辑，可直接用于产品结构验证、展示演示或后续的工程图纸导出工作，模型的参数化特征保留完整，可根据实际使用需求调整外框尺寸、扇叶角度、网格密度等核心参数，适配不同风量、不同安装场景的排气扇设计需求。
