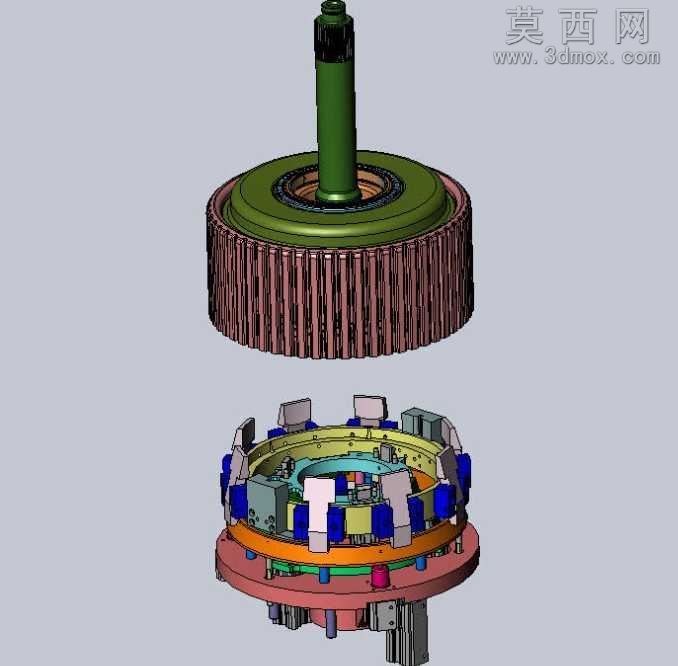

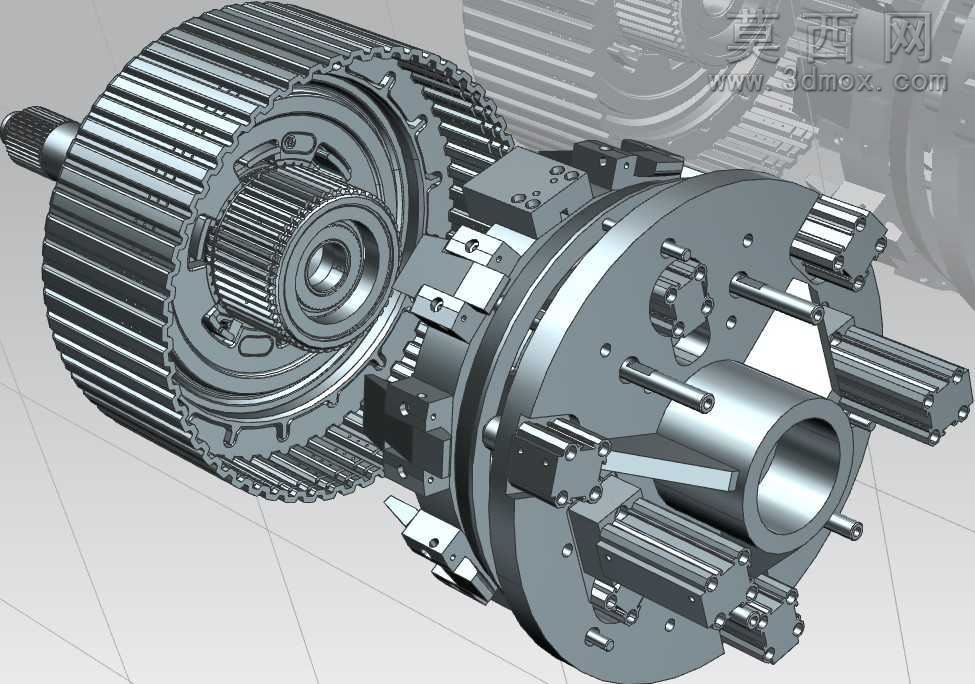

旋转离合器UG设计

旋转离合器驱动源使一方的旋转体旋转，使配合件与第一靠接部相配合，使被驱动侧的旋转体旋转。当使驱动源侧的旋转体定量旋转时，这时进行逆旋转，使配合件和第一靠接部脱离。配合件与初期移动用凸轮面接触，并移进空转轨道，其后停止。当来自被驱动侧逆方向使旋转体旋转时，配合件移进空转轨道，通过第一靠接部的外侧，与第一轨道变更用凸轮面接触，并移进配合用轨道。配合件沿配合用轨道旋转接近１周后，与第一配合用凸轮面接触，再从配合用轨道移位与第一靠接部配合。
