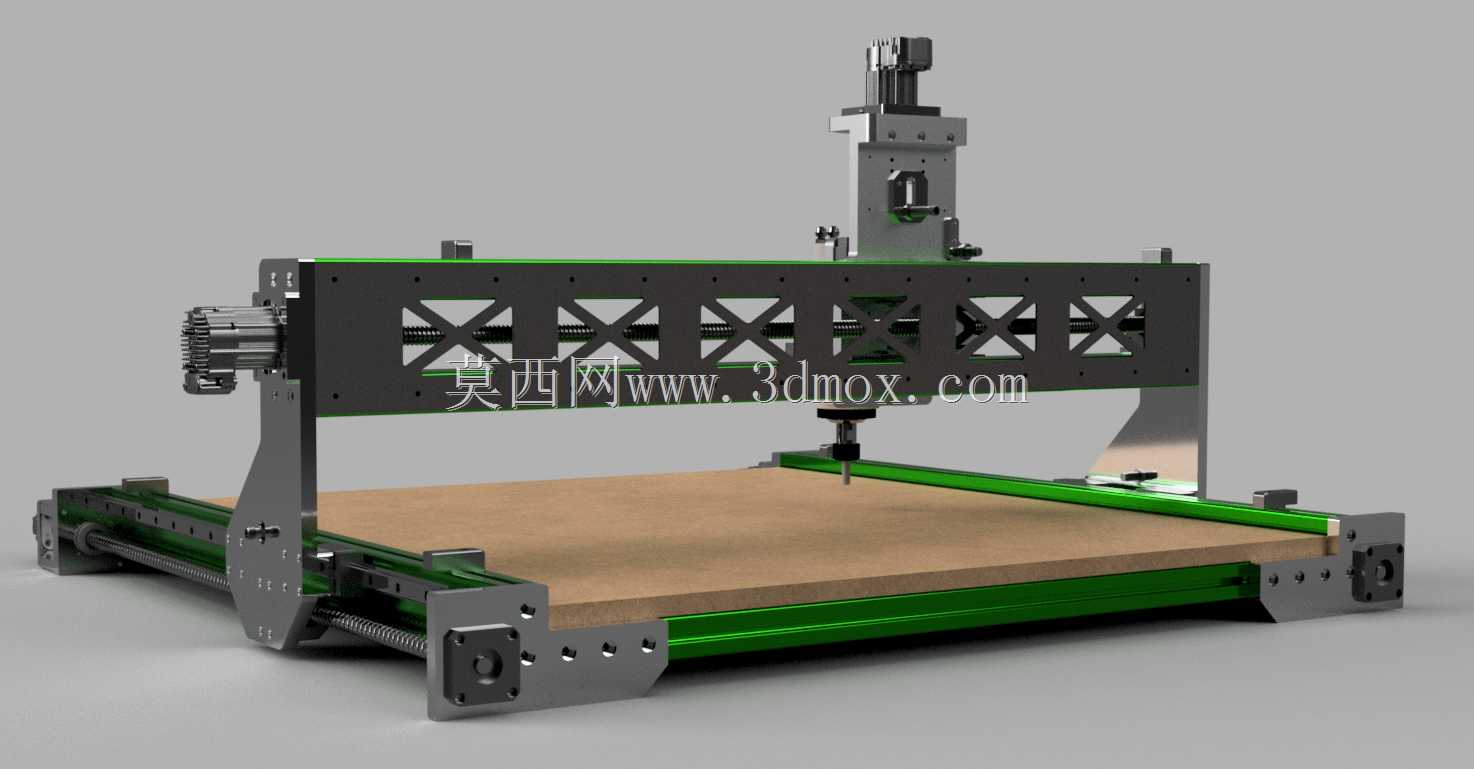

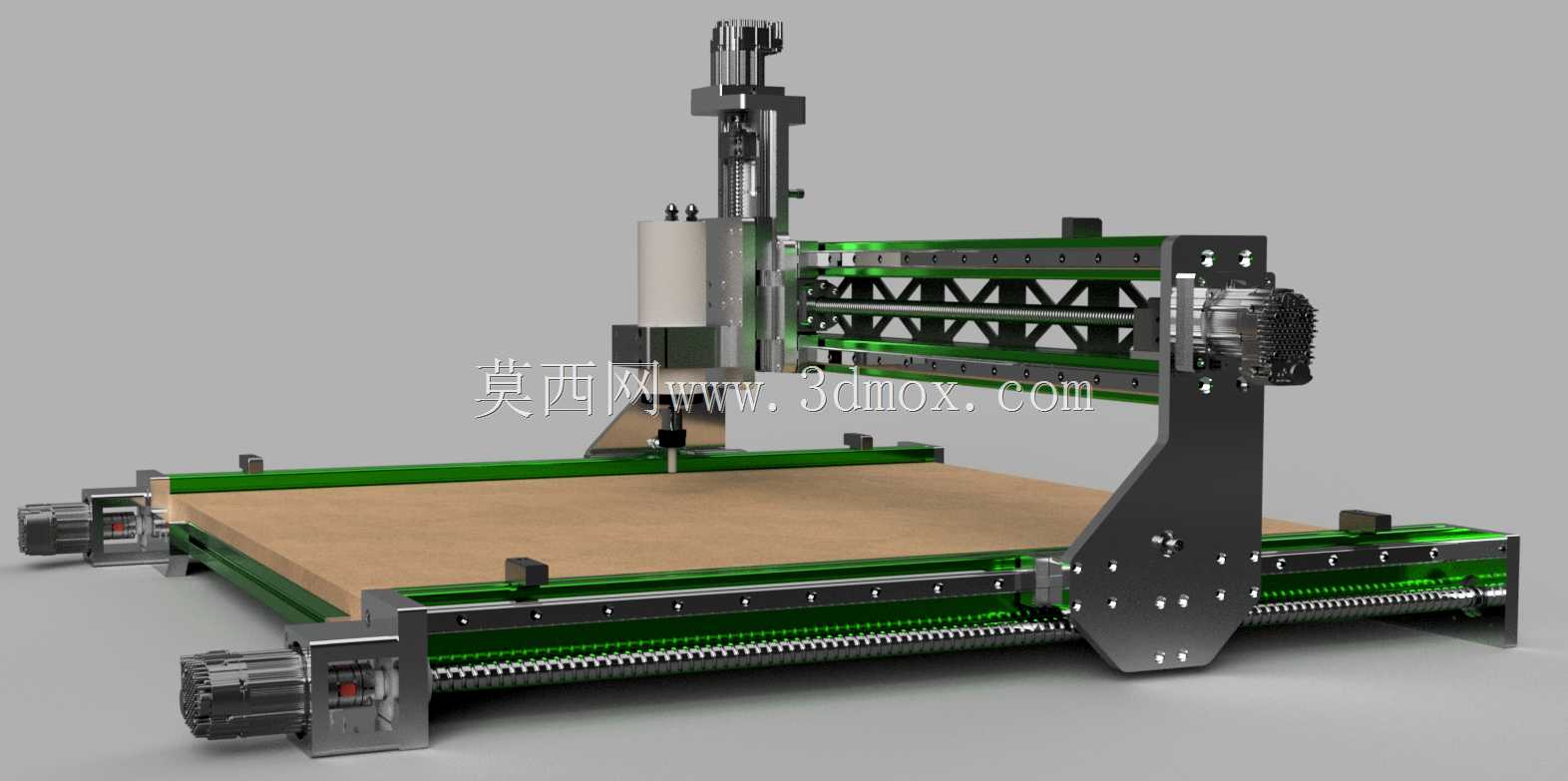

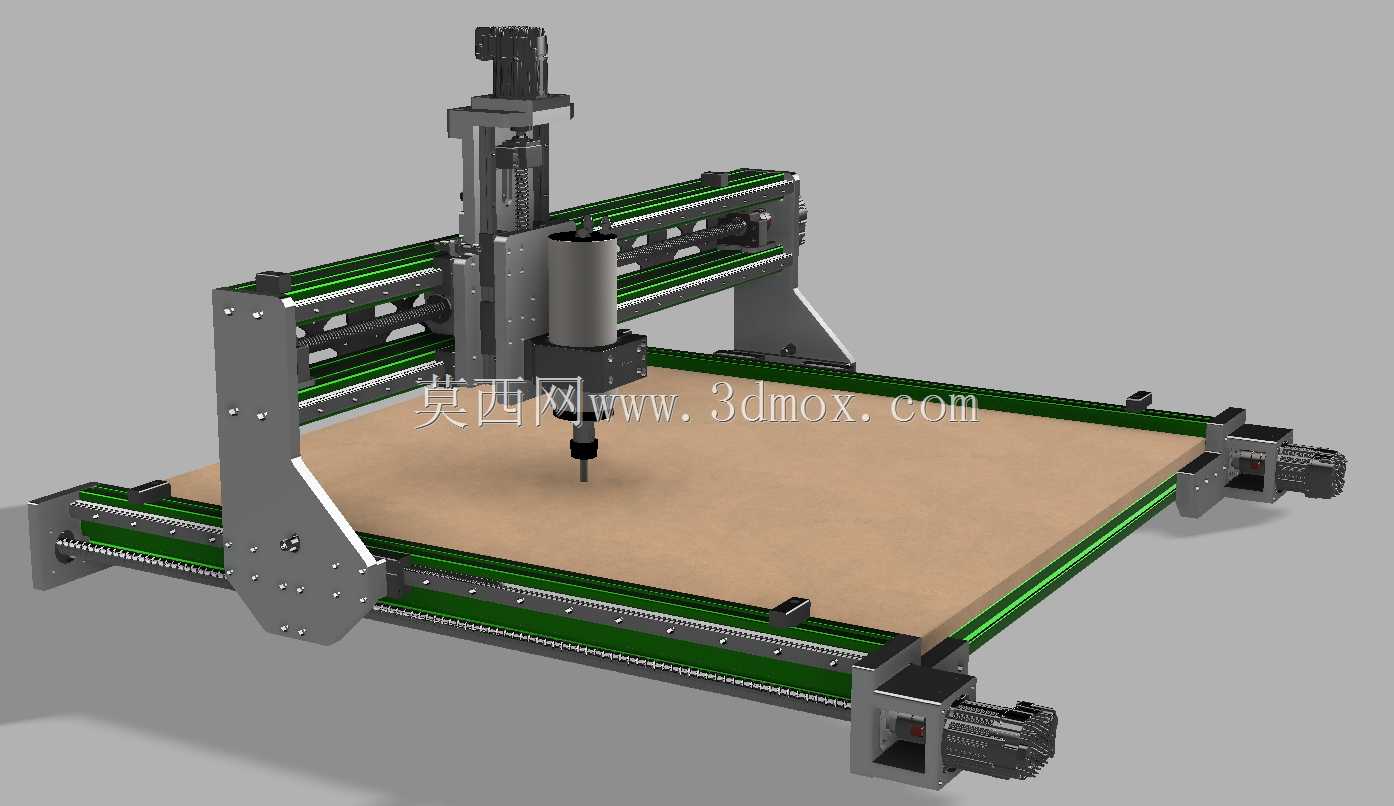

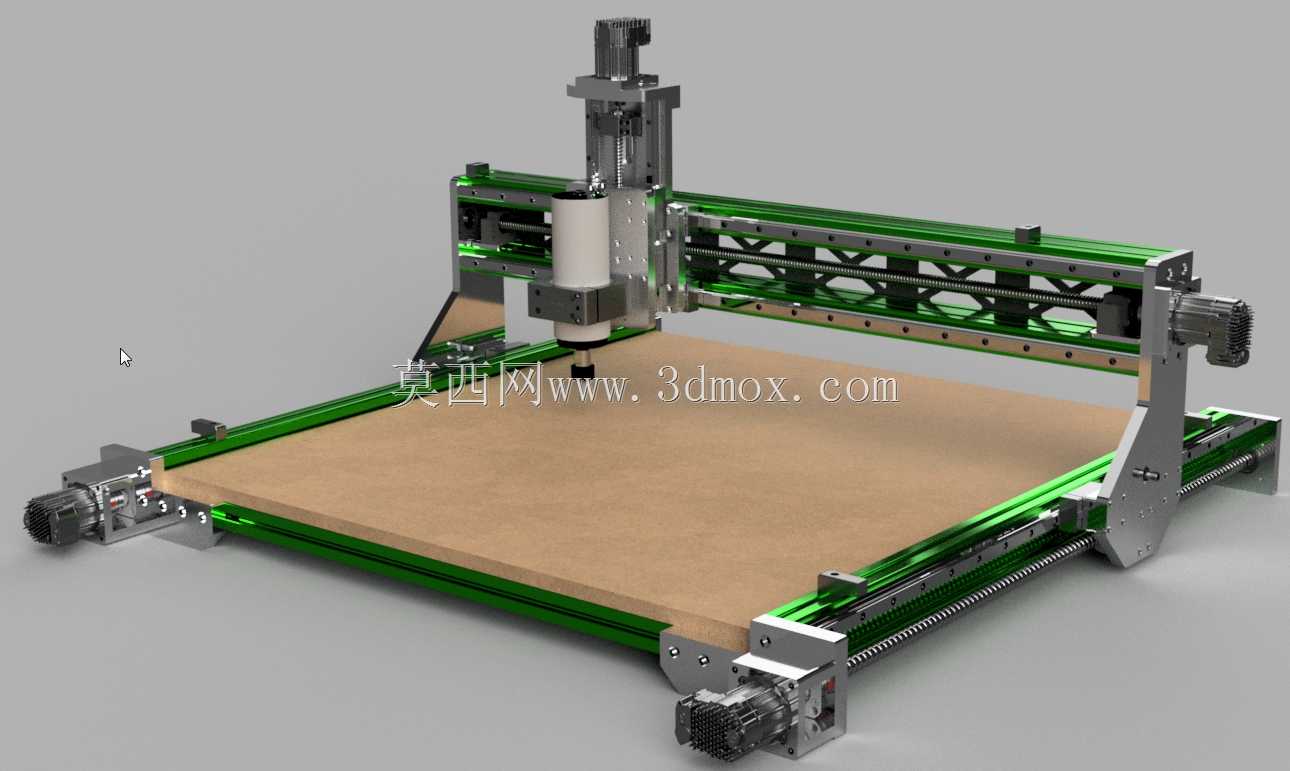

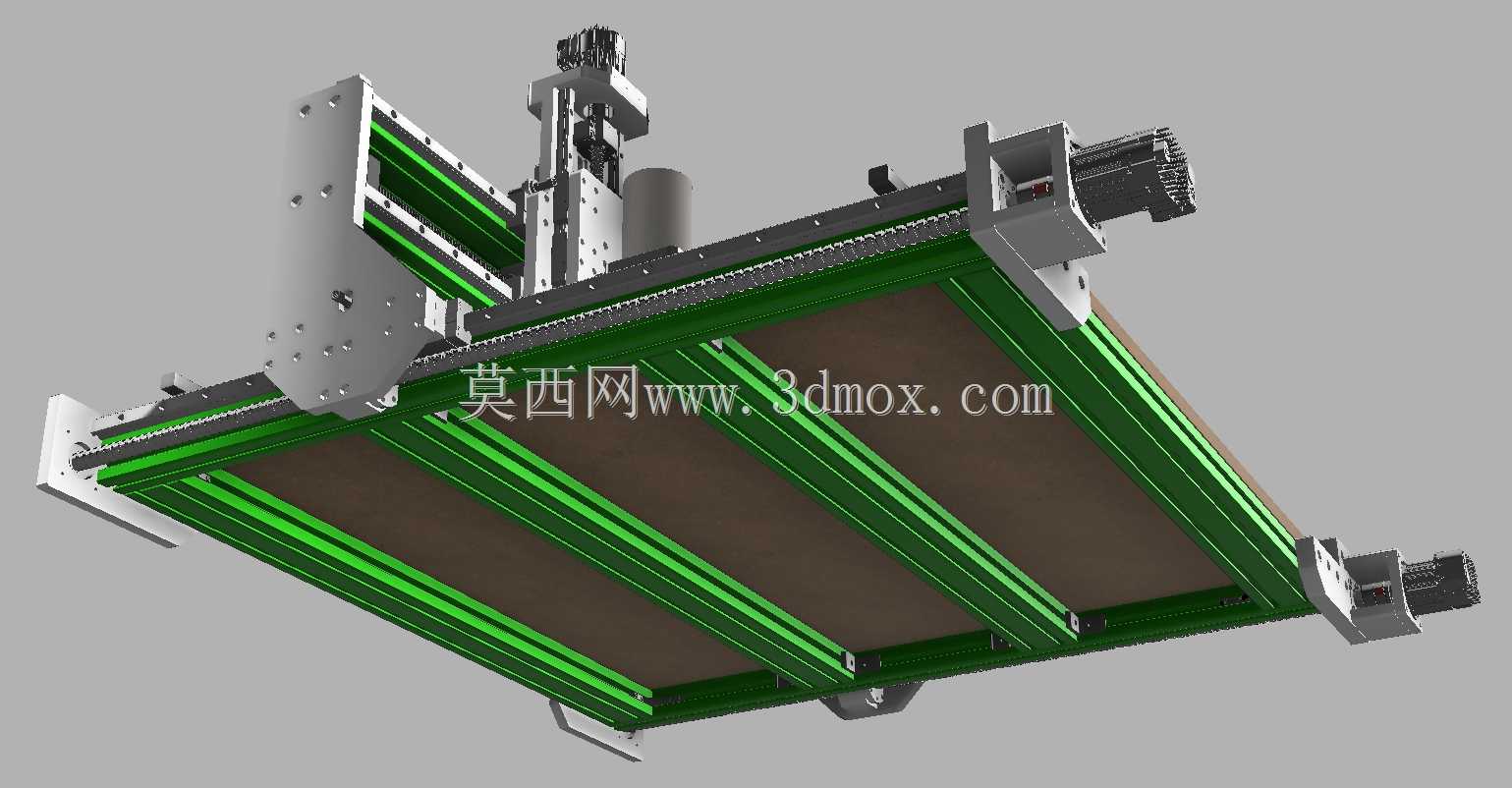

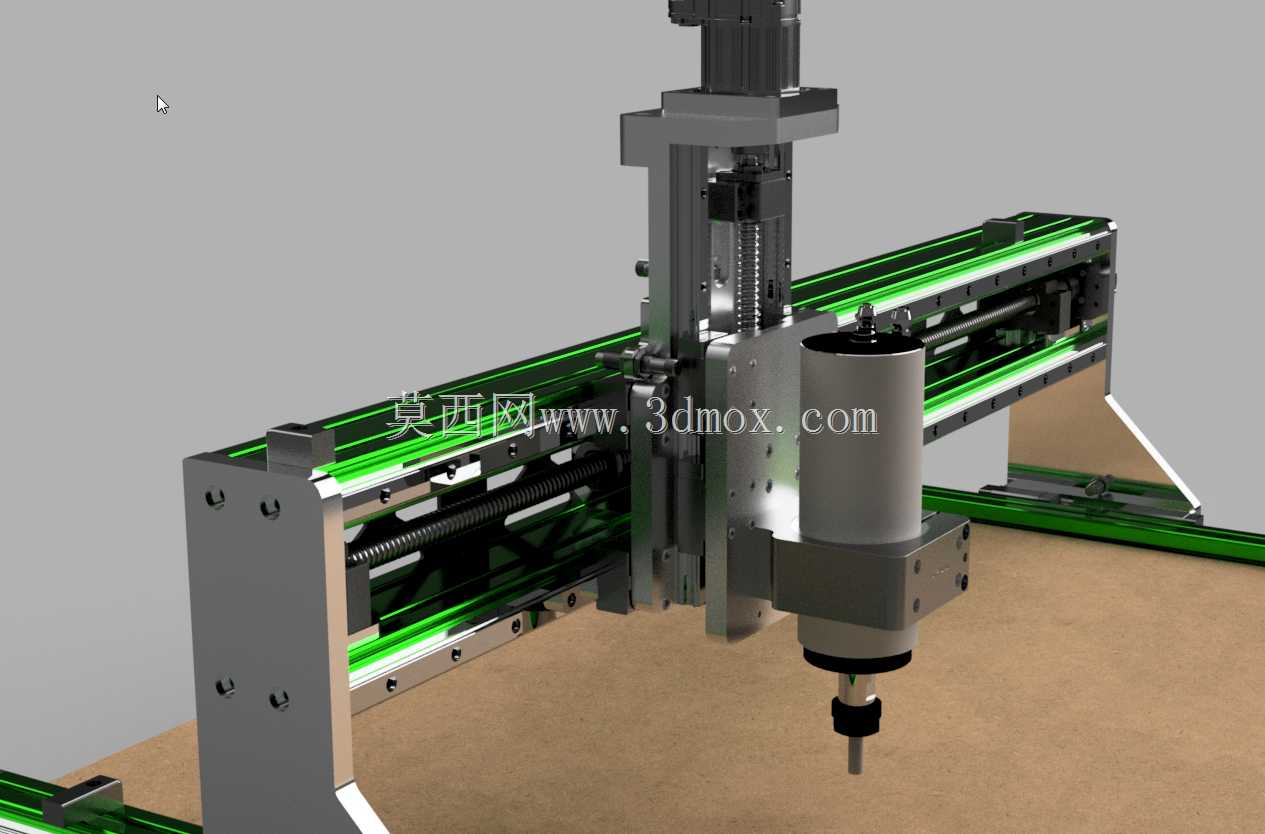

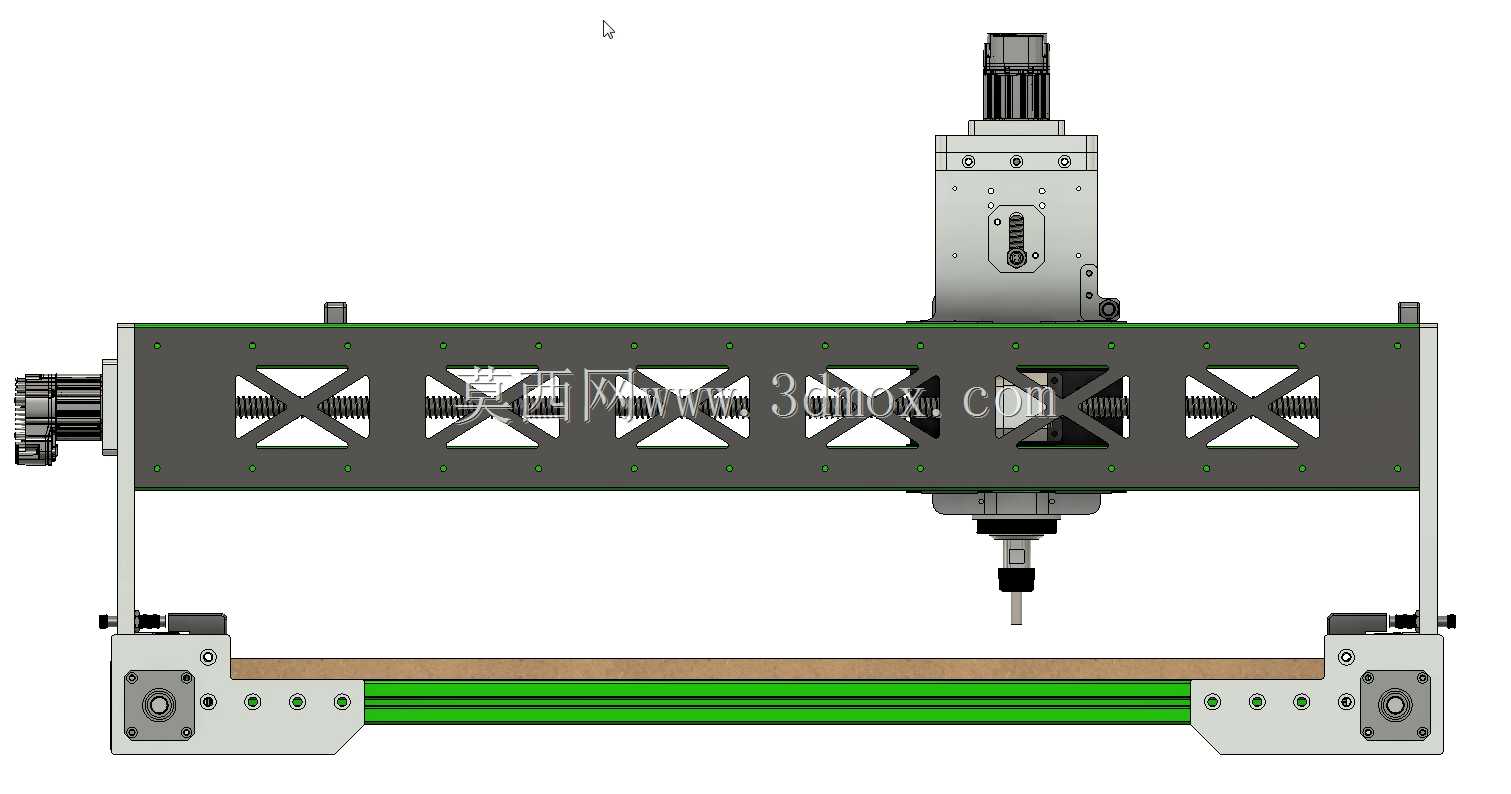

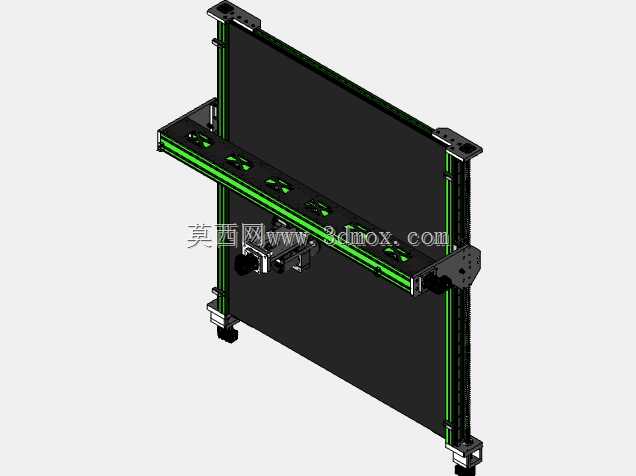

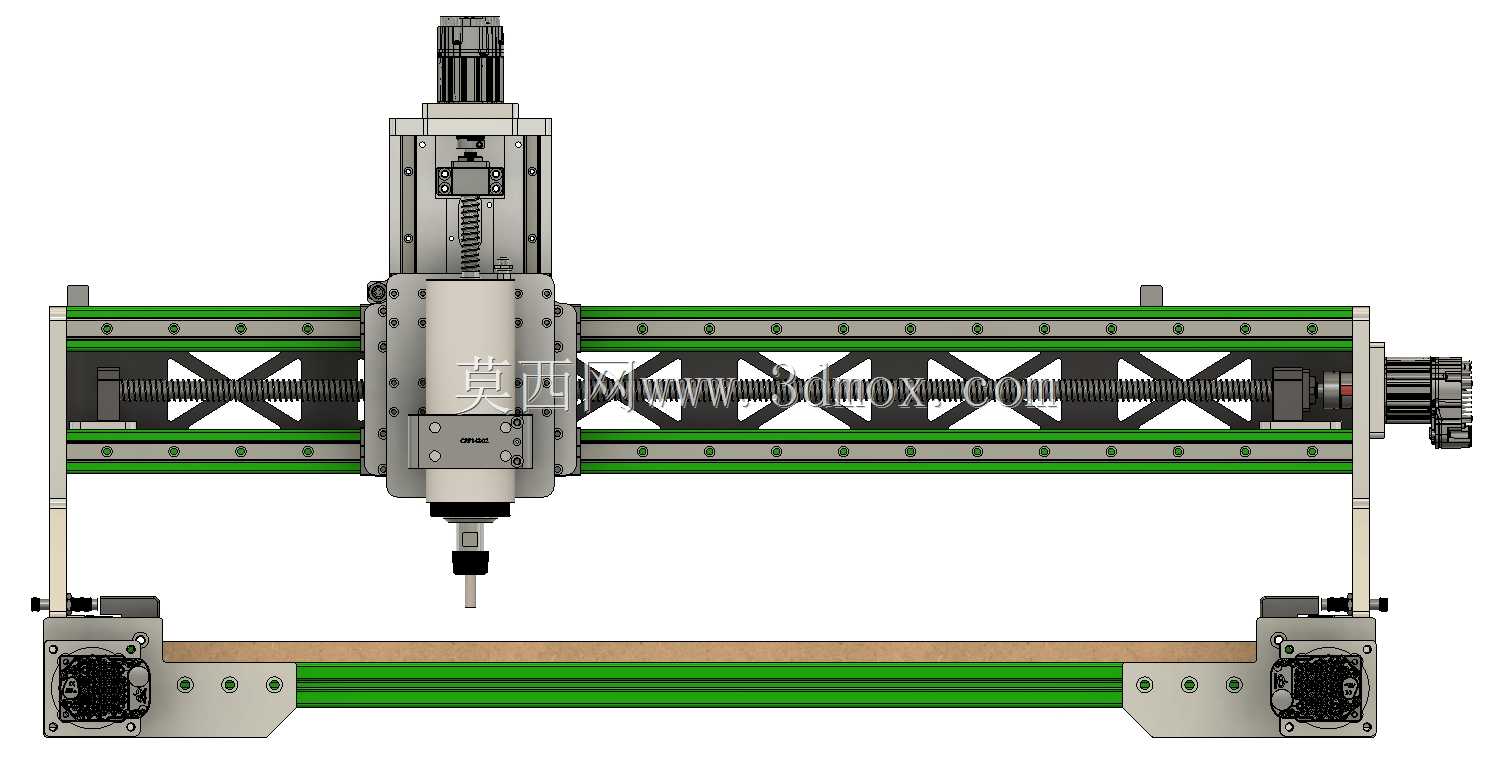

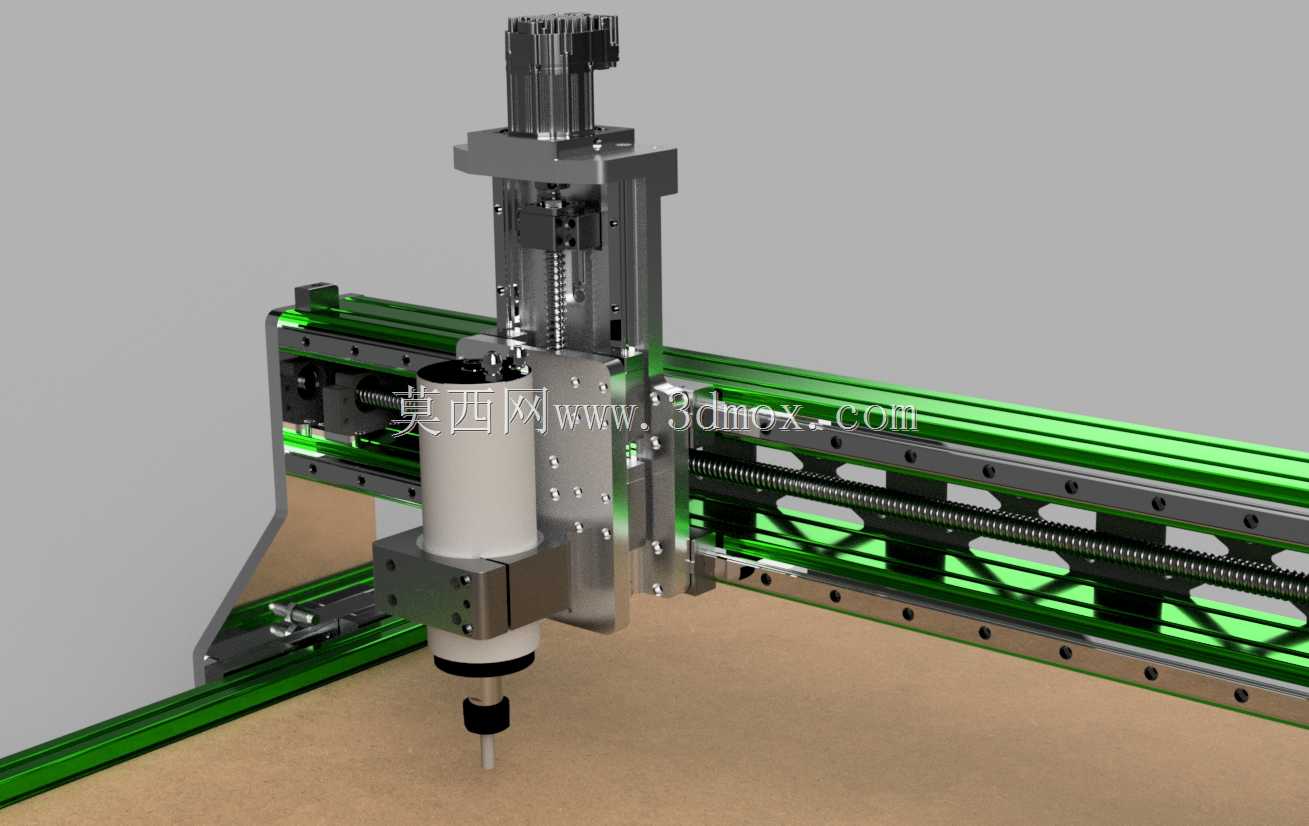

参数CNC路由器模型5

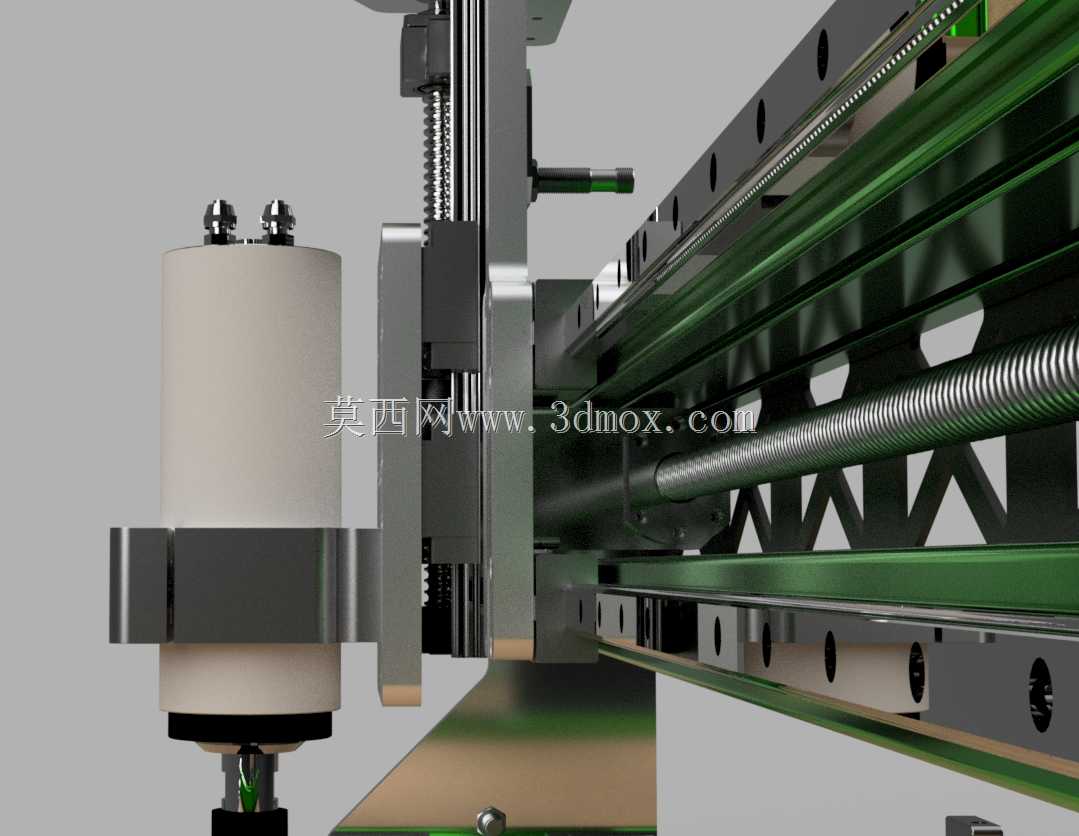

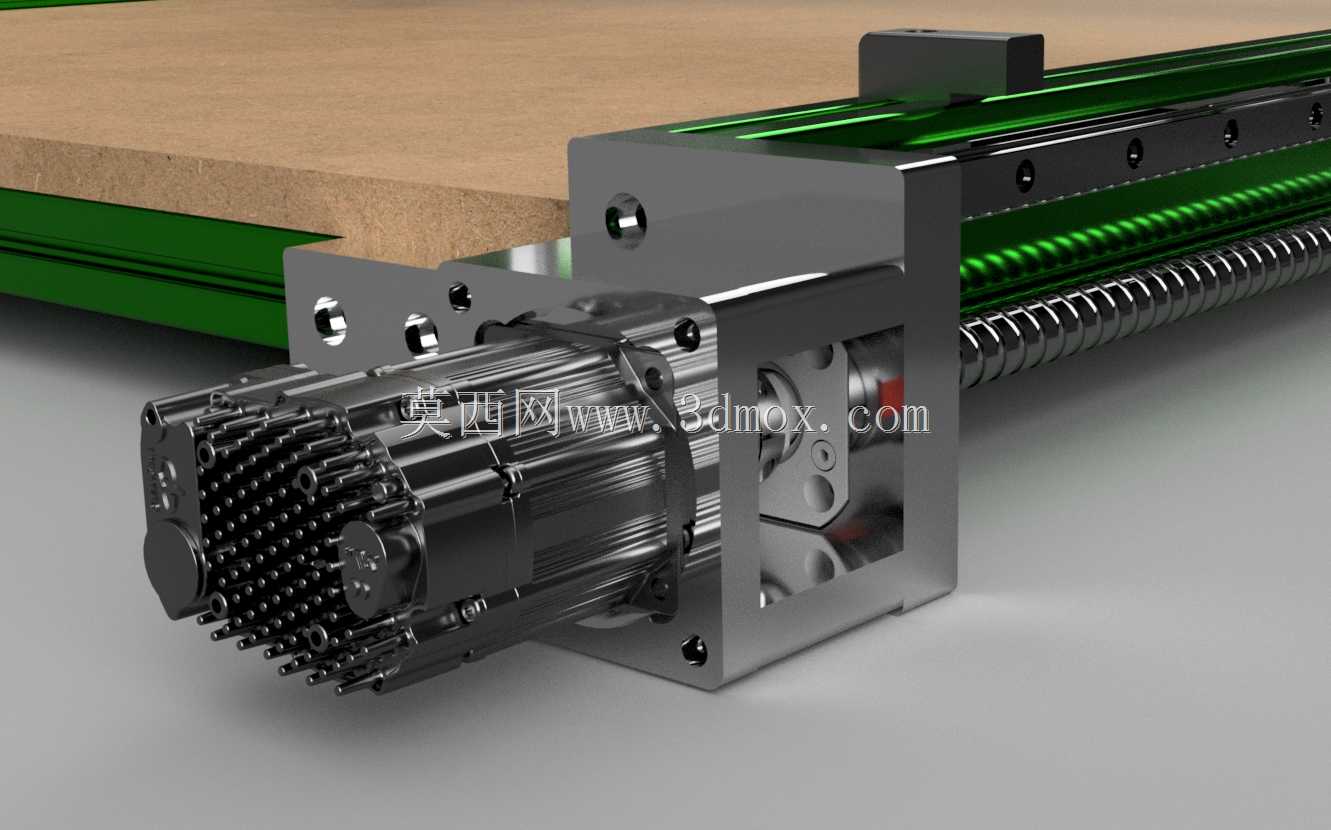

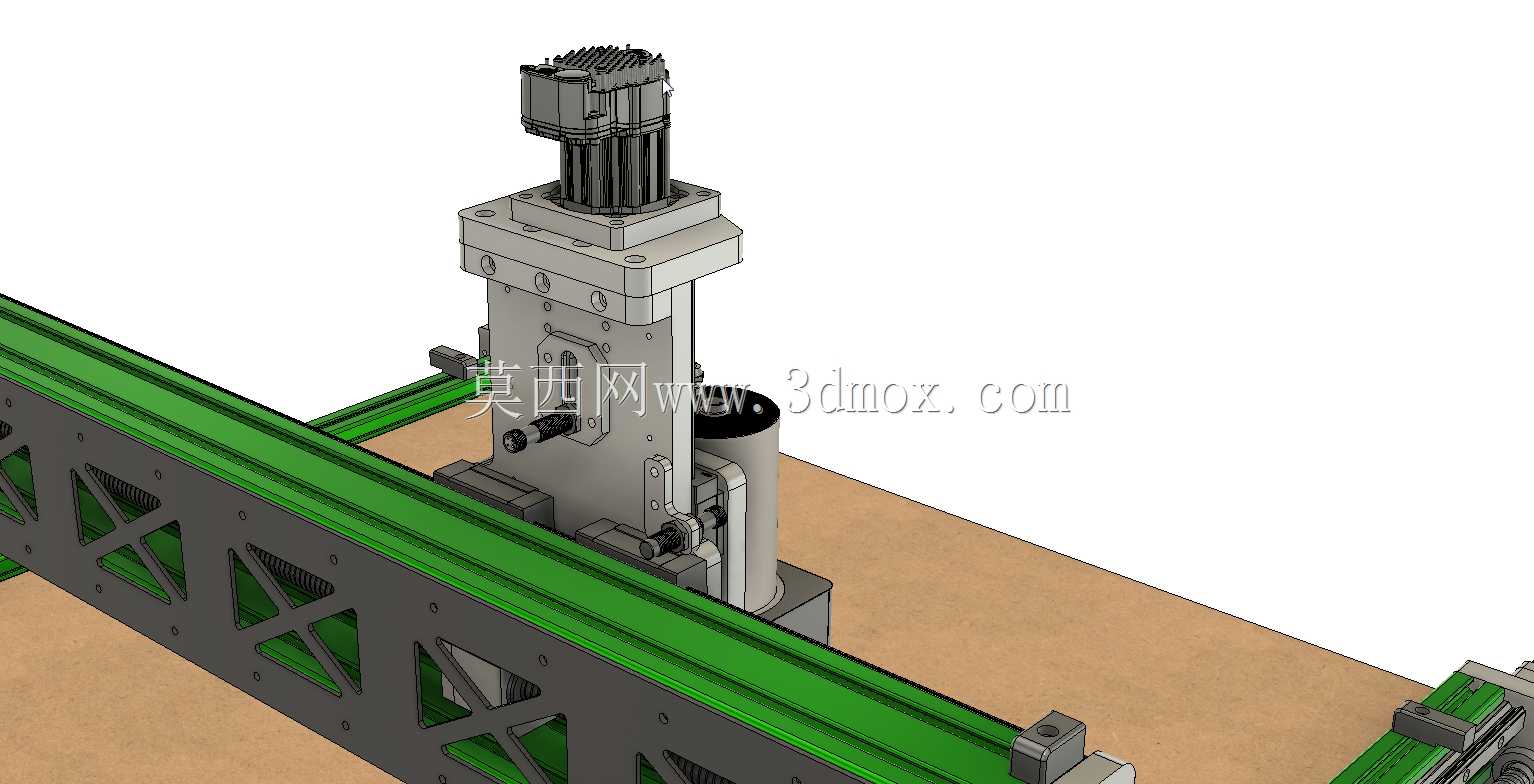

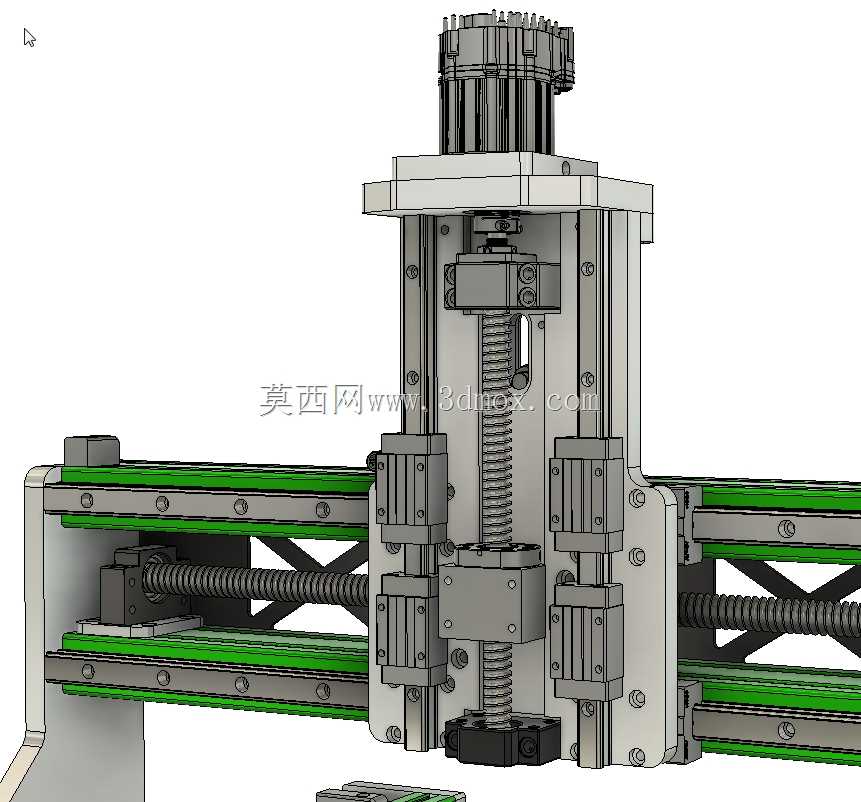

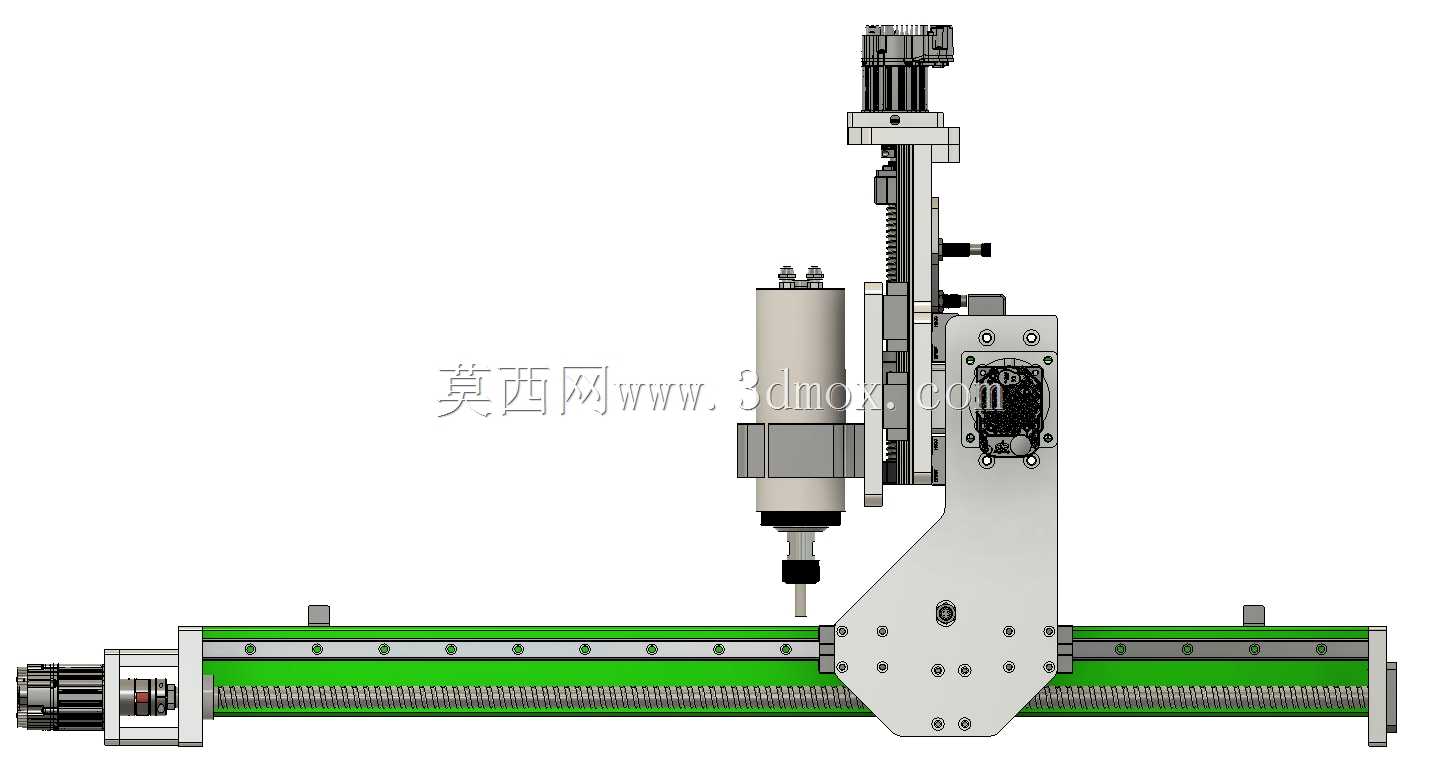

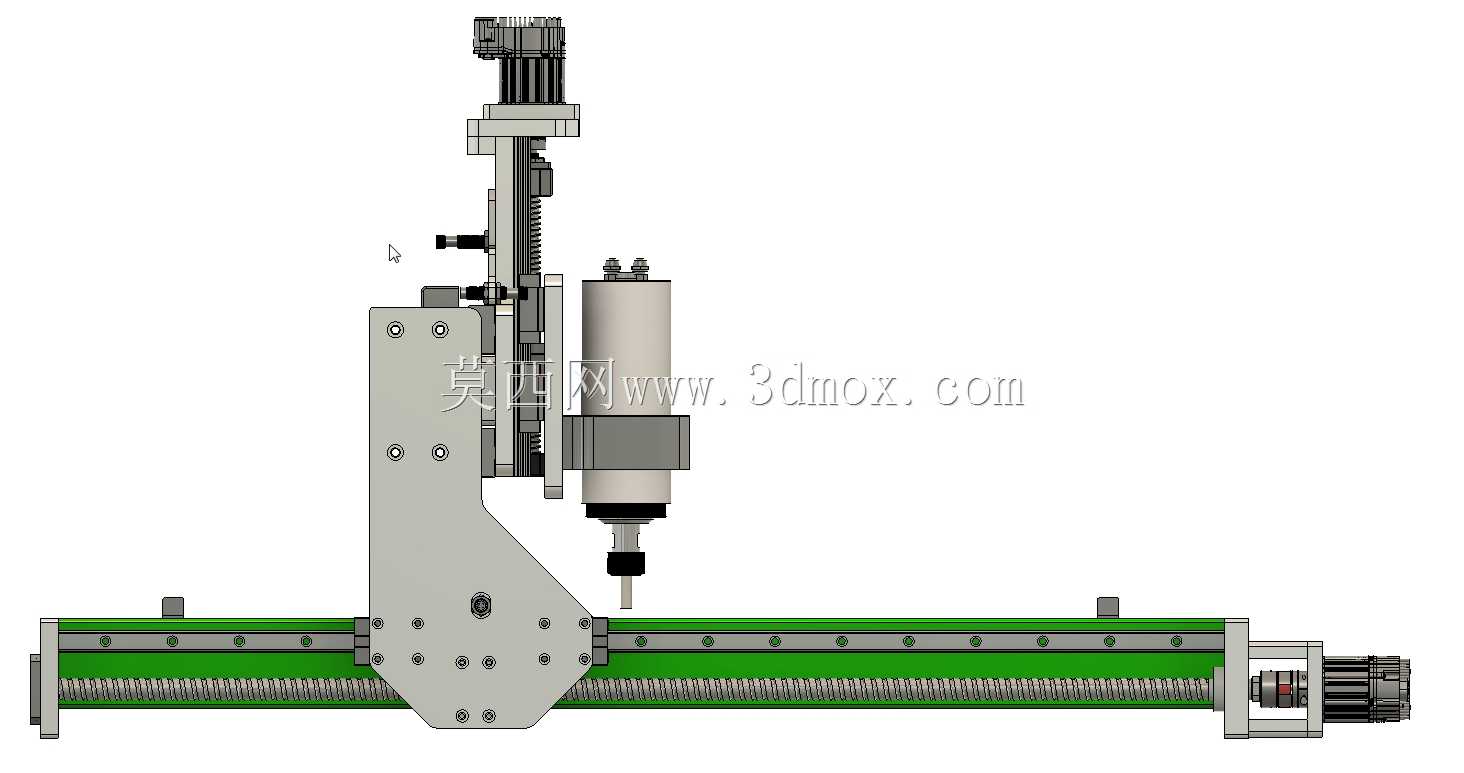

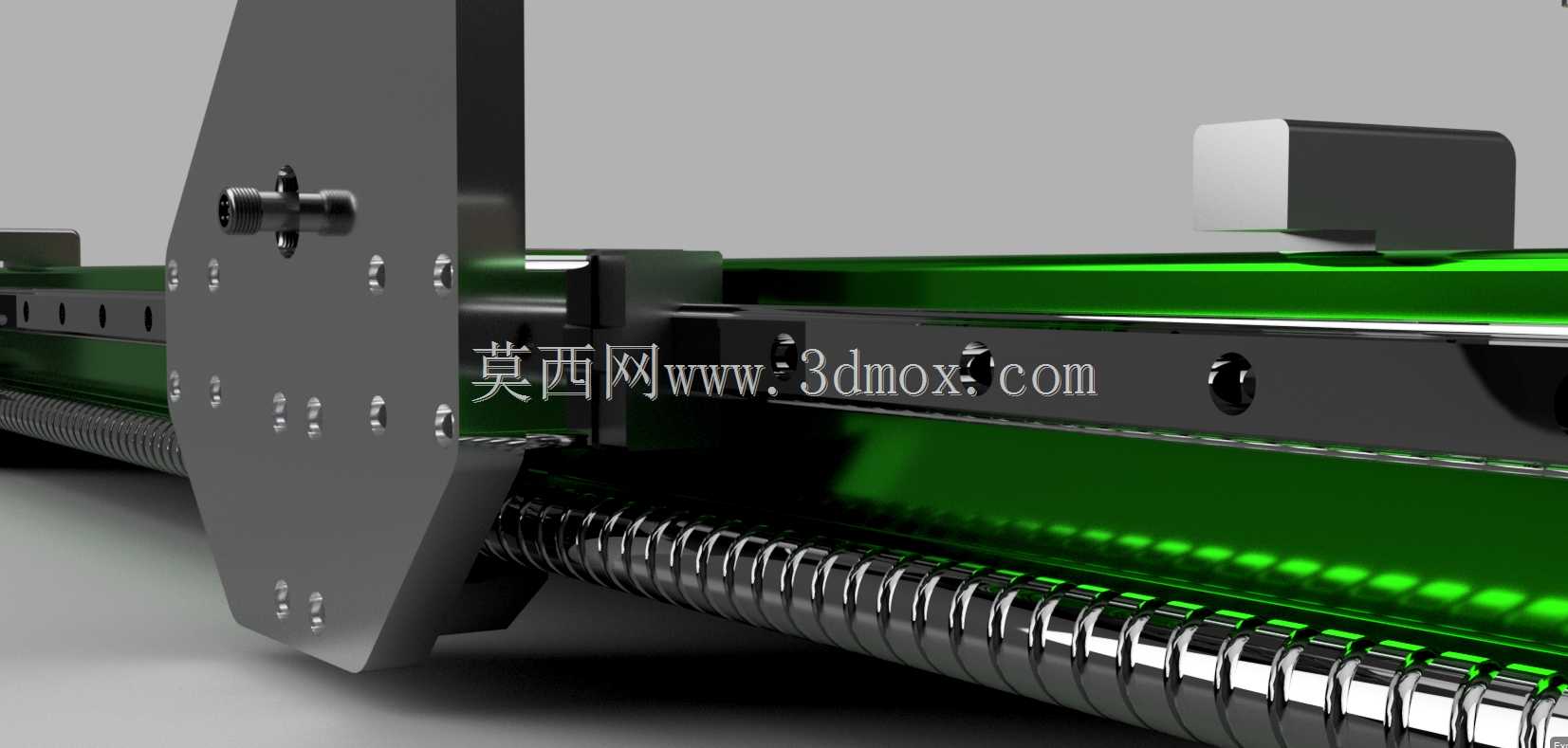

使用此设计的最新更新4/19/24MY目标是一种简单，易于构建的机器。 X，Y，Z和GANTRY间隙尺寸均由用户参数控制，NEMA 23和NEMA 34步进电动机都得到支持。 为了使弹力固定在尽可能靠近框架的距离中，在Y轴上使用FK/FF15轴承块，而不是更常见的BK/BF轴承。 X和Y线性轨道和球螺钉为20mm，带有15mm的轨道和16mm的Z轴。 其中包括一个单独的Z轴组件，该组件使用20mm的轨道和滚珠卷和NEMA 34步进电动机（如果是首选）。 正如我对以前的型号所做的那样，进行更正或改进时将更新CAD文件。4/19/24更新v28-清理了一些标签。4/14/23更新v25 v25 v25-巩固一些草图，龙门直立的间距厚度增加了5/8英寸，从5/8英寸到16mm，以使整个数字挤出到整个数字。3/5/23 Updatim z Mover trail trail trail trail z Mover trail trail z Mover in 20mm in 20mm in 20mm in 20mm in 20mm-在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，在20mm上，以下是 促进X板的安装/拆卸，而无需拆卸X和Y限制开关安装点。 X限制开关支架更宽，以提供传感器电缆的间隙。 由于达到了此文本框的字符限制，因此删除了较早的更新通知。
