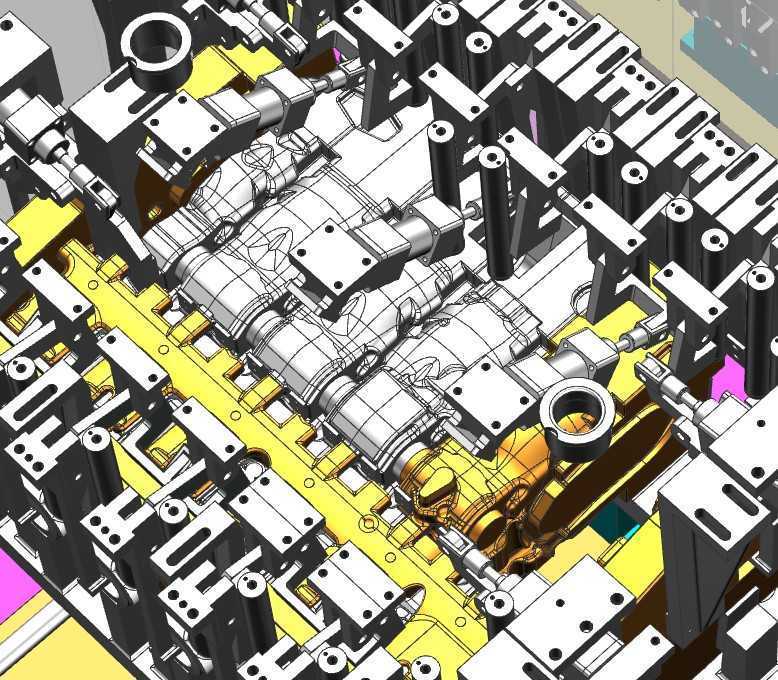

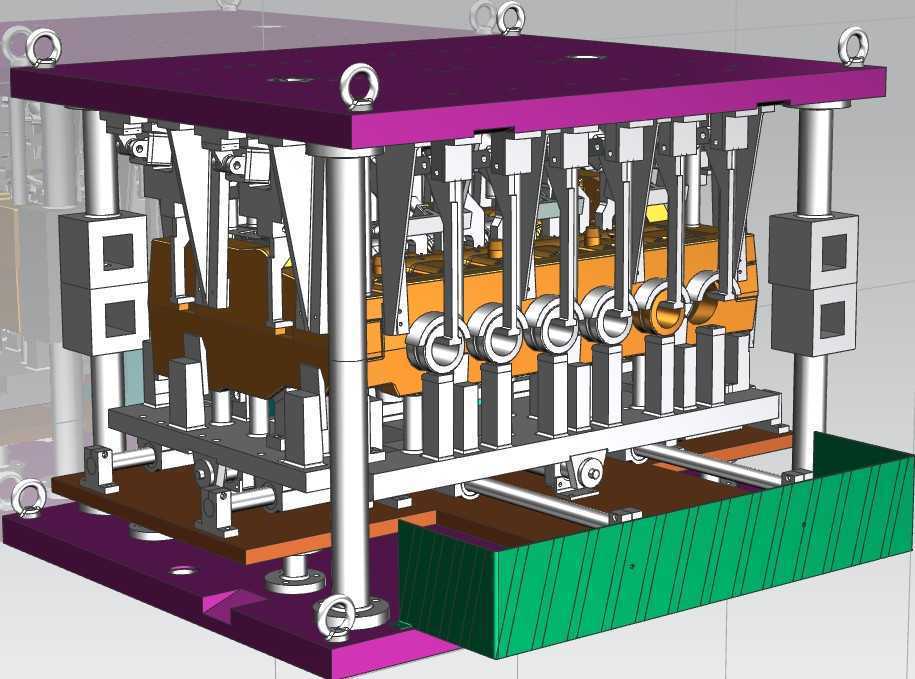

发动机内部导块模具PROE设计

发动机内部导块模具，包括固定侧取付板、水口推板、固定侧型板、锁紧块组件、限位螺钉、可动侧型板、可动侧主型芯、可动侧型芯垫板、可动侧垫板、支撑柱组件、顶杆固定板、顶杆推板、方铁和可动侧取付板，其特征在于在水口推板中固定一个流道板镶件，在流道板镶件中装有拉料钉，拉料钉上端设有螺纹孔，孔内用螺钉将取付板固定在一起；拉料钉和浇口套之间为精密配合；浇口套用螺钉固定在固定侧取付板上。
