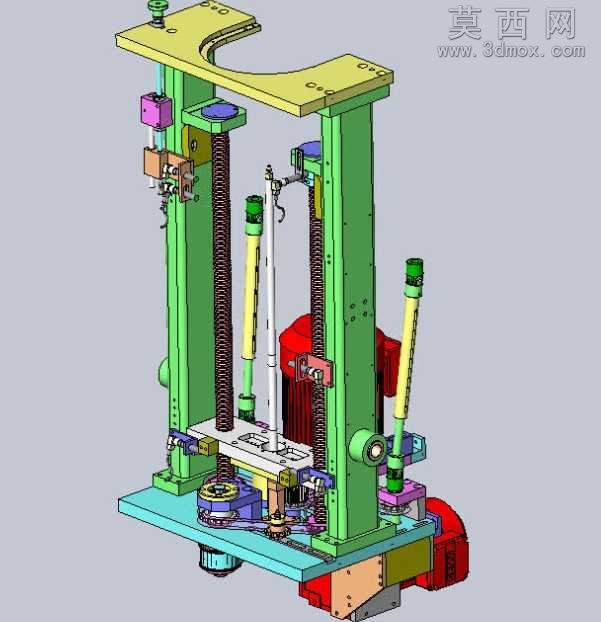

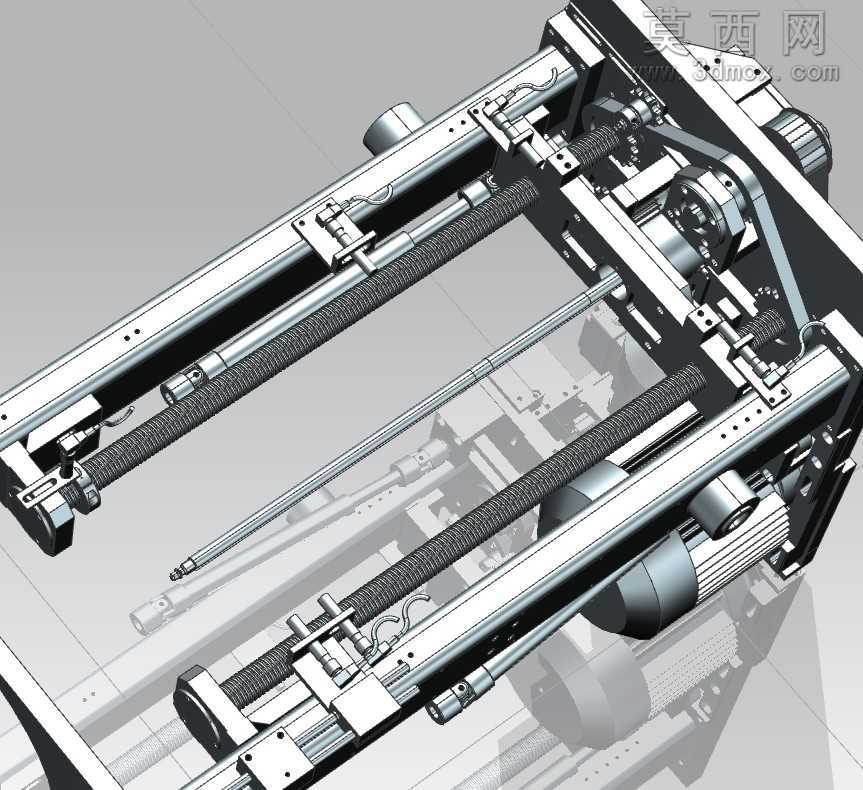

注入框架组装机构UG设计

注入框架组装机构含有由型材组成的坚向立柱，框架前、 后上、下横梁，左、右侧面上、下横梁，通过固紧联接件连接而成，本实用新 型的特征是：框架竖向立柱，左、右侧面上、下横梁，某截面采用Ⅱ号型材， 前、后上、下横梁，其截面采用Ⅰ号型材，距坚向立柱上、下端面一定距离在 加强筋处正对前、后上、下横梁截面的加强筋中部开口加强管打通孔，通过固 紧件实现竖向立柱和前、后上、下横梁固定联接，在左、右侧面上、下横梁端 面在两条加强筋之间的外侧面内壁处各嵌进带孔的固联板，在竖向立柱外延边 条和左、右侧面上、下横梁带有外延边条内表面正对固联扳开孔处打孔，通过 固紧联接件实现竖向立柱和左、右侧面上、下横梁的固紧联接。
