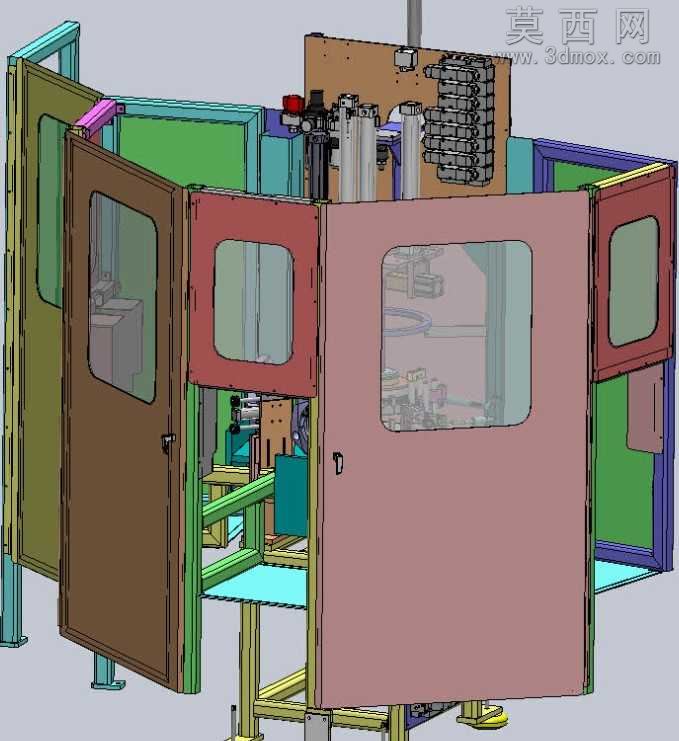

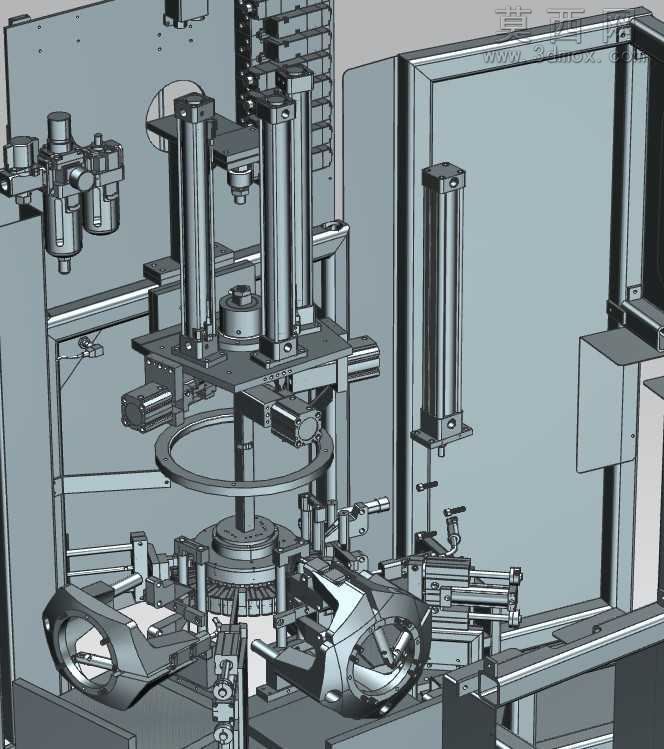

定子装配夹具组装机UG设计

用于电机定子装配的机械手夹具装置，属于一种机械手抓夹工具，适用于电梯的电机装配行业。该夹具位于机械手的下垂臂末端，夹紧气缸I与夹紧气缸II通过气缸固定板与下垂臂相连接，夹紧气缸I通过气缸连接块I与夹紧臂I相连接，夹紧臂I与夹具连接块I相连接，夹具连接块I末端设有夹头I，夹头I上设有皮垫I；下垂臂的另一侧设有夹紧气缸II，夹紧气缸II通过气缸连接块II与夹紧臂II相连接，夹紧臂II与夹具连接块II相连接，夹具连接块II末端设有夹头II，夹头II上设有皮垫II。该夹具使操作人员在基本感觉不到物体重力的情况下，轻松完成定子的搬运、翻转、装配等工序，操作简单、运作省力、高效安全。
