CCD下置式视觉检测成像机构设计

这套下置式CCD视觉检测机构，主要面向3C电子零部件、精密五金冲压件、小型注塑件的在线外观与尺寸检测场景，适配流水线侧装或独立检测台安装需求，可对接上下游分拣、剔除工位完成全链路质检流程。从实际产线适配角度看，该机构采用相机下置的布局逻辑，区别于常规上拍式视觉工位，能够规避工件上表面工装夹具遮挡、顶部落尘附着镜头的问题，尤其适合检测工件下表面的压伤、缺料、毛刺、尺寸超差等缺陷，也可配合透明载台完成工件通孔直径、同轴度等形位公差的非接触测量。

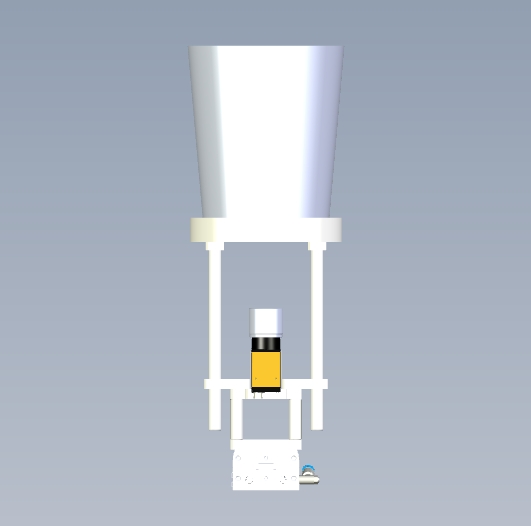

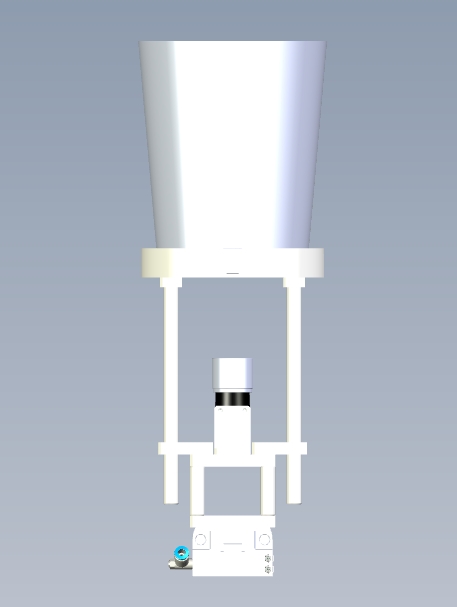

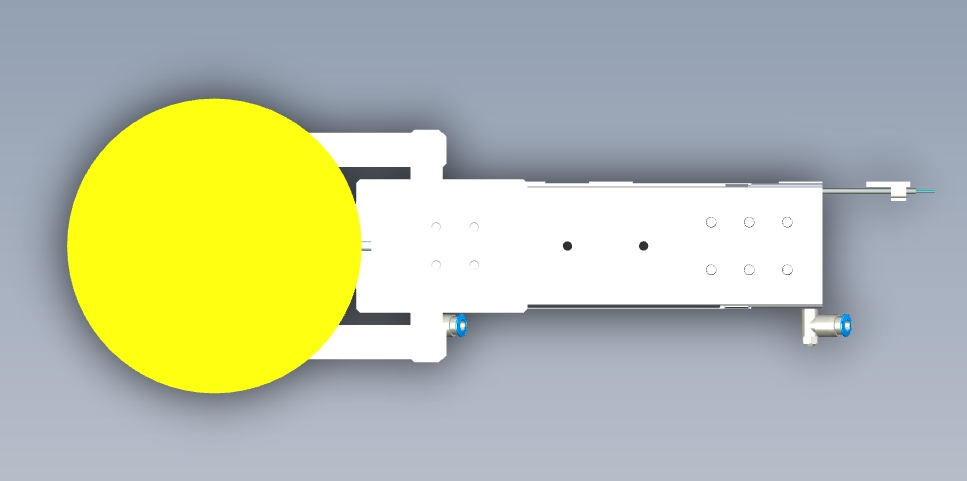

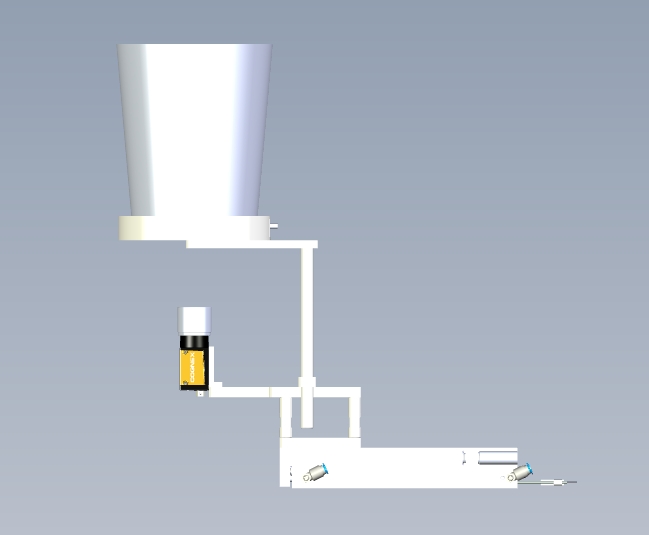

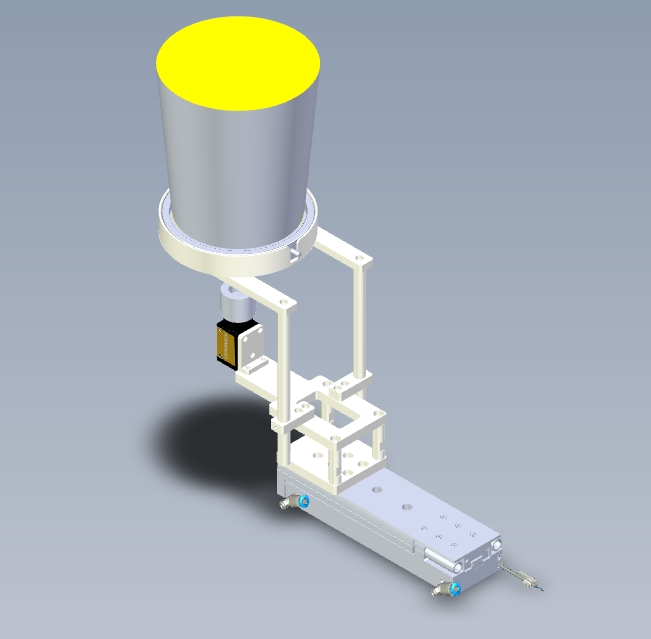

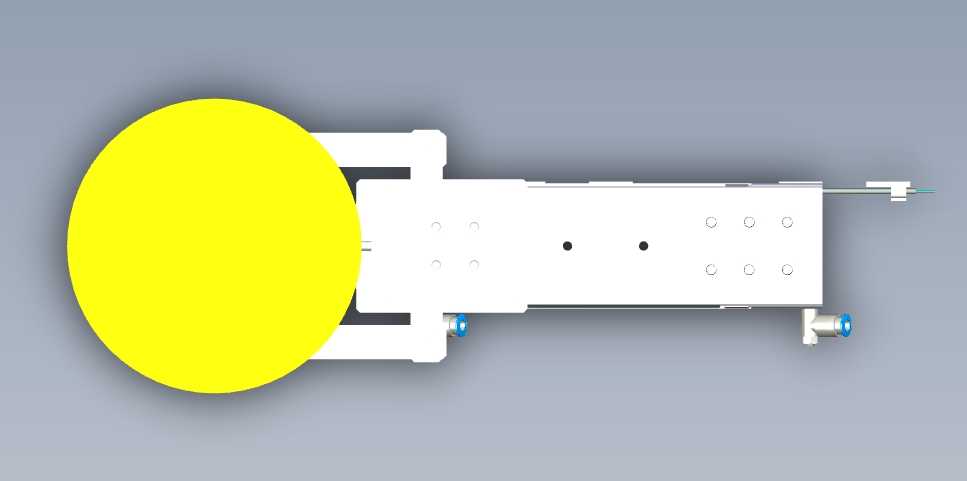

结构设计上，整套机构采用分层堆叠的安装逻辑，最顶部为大视场环形补光光源，通过四根垂直导向支柱与中部安装板连接，中部安装板预留CCD相机镜头安装位，镜头下方设置可独立升降的中部环形光源支架，该支架通过侧装的升降驱动模组实现高度调节，可根据不同被测工件的反光特性、检测精度要求调整光源与镜头、工件之间的距离，避免反光过曝或补光不足导致的成像噪点。最底部为工件放置台，台体中心开设透光孔，孔位上方覆盖高透光率的石英玻璃放置板，既能够承托被测工件，又不会阻挡下置相机的成像光路，放置台底部还预留了底部面光源的安装位，可针对透光性工件实现背光成像，提升轮廓检测的边缘清晰度。

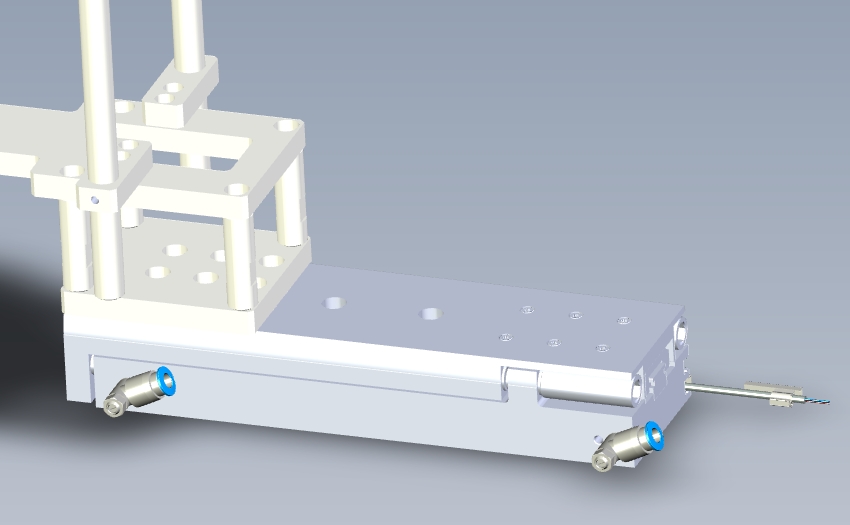

从安装边界来看，整套机构的垂直安装空间预留了足够的调节余量，顶部环形光源与底部放置台之间的工作距离可根据镜头焦距调整，适配12mm-50mm焦距的工业定焦镜头安装，水平方向安装板采用标准螺孔布局，可直接固定在铝型材机架上，不需要额外加工转接板，侧装的升降驱动模组采用微型丝杆滑台，行程覆盖20mm-80mm调节范围，调节精度可达0.1mm，能够满足不同厚度工件的对焦需求。

功能特性层面，该机构集成了三层补光逻辑，顶部环形光源负责提供大角度漫射补光，消除工件表面的凹凸阴影；中部可升降环形光源负责提供低角度斜射光，凸显工件表面的细微划痕、压伤缺陷；底部面光源负责提供平行背光，清晰勾勒工件外轮廓与通孔边缘，三层光源可独立控制亮度，根据不同检测需求切换补光组合，不需要更换硬件即可适配多品类工件的检测需求。相机安装位预留了标准C口转接空间，可适配绝大多数市面主流工业CCD相机的安装尺寸，镜头锁紧机构采用侧面顶丝固定，调节对焦后不会出现跑焦问题，长期运行稳定性更强。

在实际产线应用中，该机构可直接对接皮带线或转盘式检测工位，工件通过机械手或载具输送到放置台中心位置后，触发传感器即可完成图像采集，整套机构的成像响应时间可控制在200ms以内，配合视觉算法可实现每分钟120件以上的检测效率，检测精度根据所选镜头配置最高可达0.01mm，能够覆盖绝大多数精密小件的检测精度要求。设计过程中充分考虑了日常维护需求，所有光源与相机均采用快拆式安装结构，不需要拆解整体机架即可完成光源更换、相机清洁等维护操作，石英玻璃放置板采用嵌入式安装，磨损后可快速更换，降低产线停机维护时间。整套机构的结构件均采用硬质阳极氧化铝合金材质，重量轻且结构刚性充足，长期运行不会出现形变导致的光路偏移，支柱连接处均设置了加强筋结构，即使在有轻微振动的产线环境中也能保持成像稳定，避免图像模糊导致的误检、漏检问题。
