SSGK型粉末粉磨加工设备结构设计

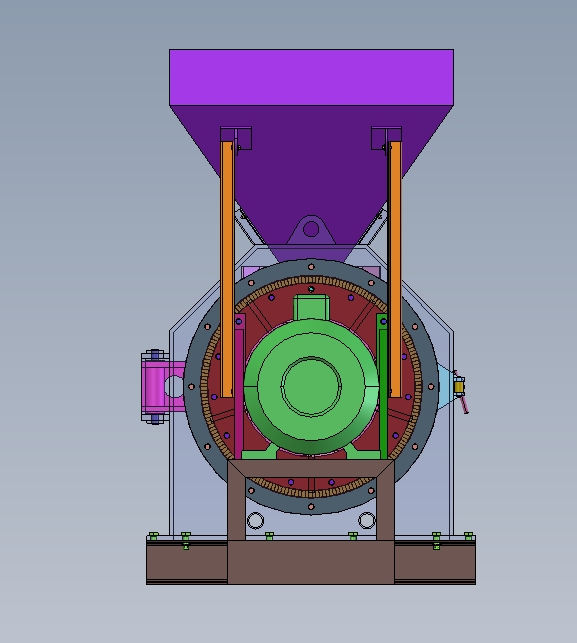

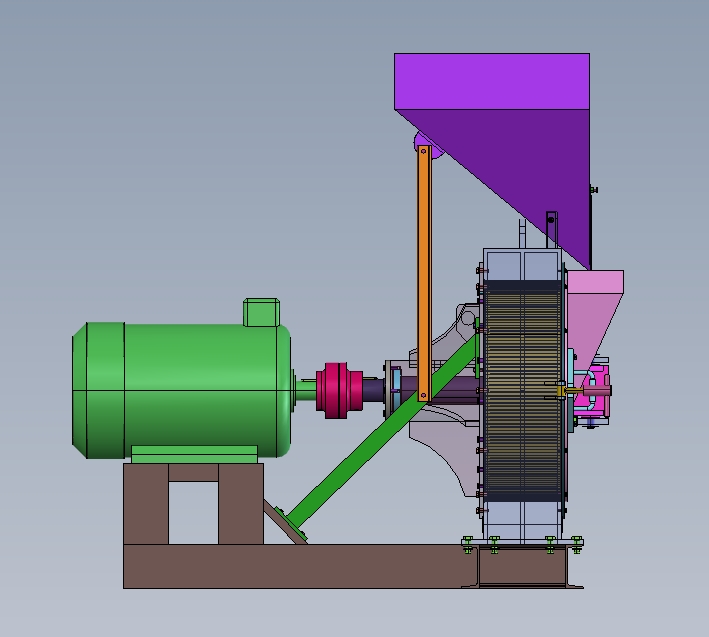

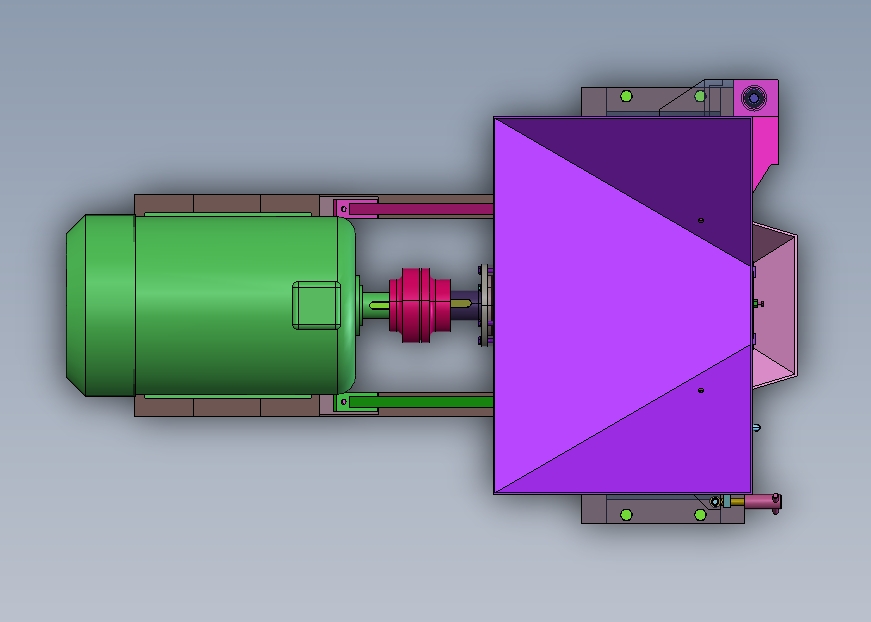

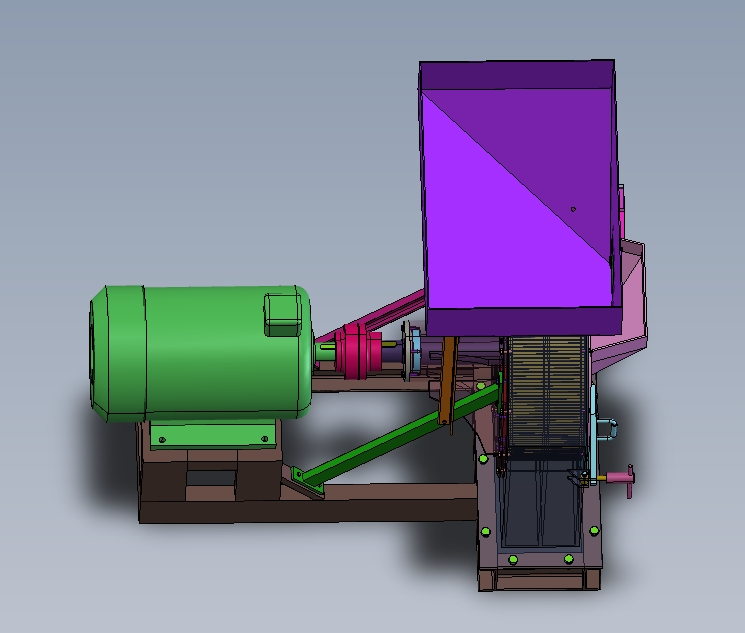

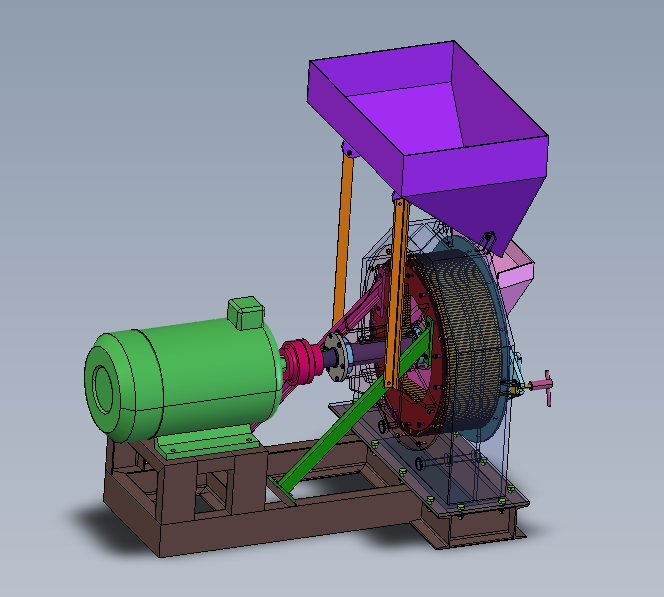

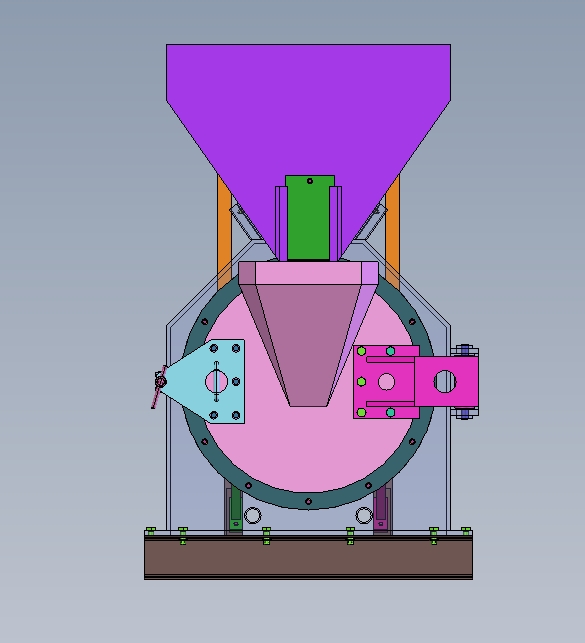

　　在粉体加工、矿物处理、建材原料制备以及精细化工生产场景中，粉磨工序是决定成品粒度均匀性、物料纯度与生产能耗的核心环节，这款粉磨设备的结构设计，正是围绕多场景粉磨作业的实际痛点展开，从安装边界、功能布局到细节防护都做了针对性的工程考量。从整体安装布局来看，设备采用驱动端与研磨腔直连的同轴结构，驱动单元布置在设备左侧，与中部的传动连接段、右侧的研磨腔体、进出料结构沿水平轴线排布，整体安装基准面为底部的支撑机架，机架预留了与土建基础或者生产线钢架连接的固定孔位，安装时需保证驱动轴与研磨腔主轴的同轴度公差控制在合理范围内，避免运行过程中出现偏磨、振动超标的问题。

　　设备的进料结构设置在研磨腔上方的锥形集料段，大口径的进料接口可以适配上游的振动给料、皮带输送或者人工投料的不同进料方式，锥形段的倾斜角度经过核算，能够保证不同流动性的粉体、颗粒物料依靠自重顺利滑入研磨腔内部，不会出现架桥、堵料的情况。针对不同行业的粉磨需求，这款设备支持干式与湿式两种作业模式，干磨场景下可以配套除尘接口与密闭出料结构，避免粉体外泄造成车间粉尘污染，湿磨场景下则可以配套浆液进出管路，适配浆料研磨、物料混浆的工艺要求，可处理的物料覆盖从低硬度的非金属矿、化工原料，到高硬度的金属矿渣、硬质合金粉料等不同类型，既可以完成粗粉磨、细粉磨的单工序作业，也可以在腔体内完成多种物料的均匀混合，减少后续单独混料的工序步骤。在卸料结构的设计上，设备配置了自动卸料机构，针对带料、球自动分离的使用需求做了结构优化，研磨完成的物料可以通过卸料结构自动排出，研磨介质则被截留在研磨腔内部持续参与作业，不需要人工停机筛拣料球，大幅降低了出料环节的人工操作强度，也避免了人工卸料过程中出现的物料撒漏、介质损耗问题。设备的研磨腔外部设置了整体式保护外套，一方面可以隔绝研磨作业过程中腔体内的物料与外部环境接触，避免外界杂质混入物料造成成品纯度下降，另一方面也可以阻挡研磨过程中可能出现的介质飞溅、物料外溢问题，降低生产过程中的污染与安全隐患。

　　针对粉磨作业中磨损量较大的问题，腔体内衬支持多种材质选配，包括合金钢、不锈钢、高耐磨聚氨酯、刚玉陶瓷、氧化锆等不同材质，可以根据研磨物料的硬度、酸碱度、纯度要求灵活选择，比如处理食品级、医药级物料时可以选择无析出的不锈钢或者陶瓷内衬，处理高硬度矿渣时可以选择高耐磨合金钢或者聚氨酯内衬，在控制设备使用成本的同时，有效降低内衬磨损速率，提升粉磨作业的效率。驱动单元与研磨腔之间的传动连接段采用了分体式连接结构，方便后期维护时拆解检修，更换密封件或者传动部件不需要整体吊装研磨腔，降低了设备维护的难度与工作量。底部的支撑机架采用型钢焊接结构，经过应力消除处理，能够承受设备满负荷运行时的振动载荷，机架上的调节结构可以微调驱动单元与研磨腔的同轴度，补偿长期运行后基础沉降或者部件磨损带来的位置偏差。从运行特性来看，设备的传动结构经过动平衡调校，运行过程中振动幅度小、噪音水平低，驱动单元的动力输出与研磨腔的作业载荷匹配度高，空载与负载状态下的能耗都控制在较低水平，符合粉体加工行业节能生产的要求。

　　在实际生产线适配中，这款设备既可以作为独立的粉磨单元单独使用，也可以接入连续式粉体生产线，与上游的破碎设备、给料设备，下游的筛分设备、输送设备、包装设备联动运行，进料口与出料口的连接尺寸都预留了标准化的法兰接口，方便与不同厂家的上下游设备对接，不需要额外做复杂的转接结构设计。针对不同产能需求，设备的安装尺寸可以根据研磨腔容积做对应调整，小规格机型适配实验室小批量试生产、小型加工厂的零散订单生产，大规格机型则可以适配大型选矿厂、建材厂的连续化大规模生产需求，支撑结构的载荷设计也会根据设备规格做对应强化，保证不同规格的设备都能在额定工况下长期稳定运行。
