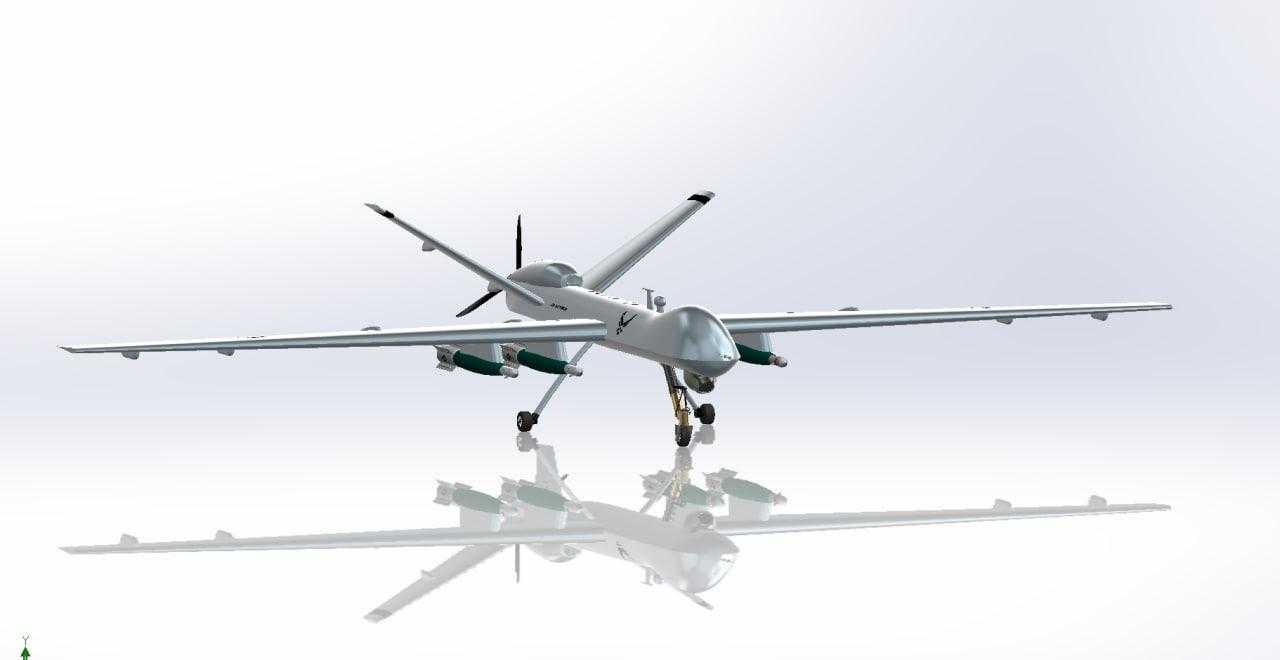

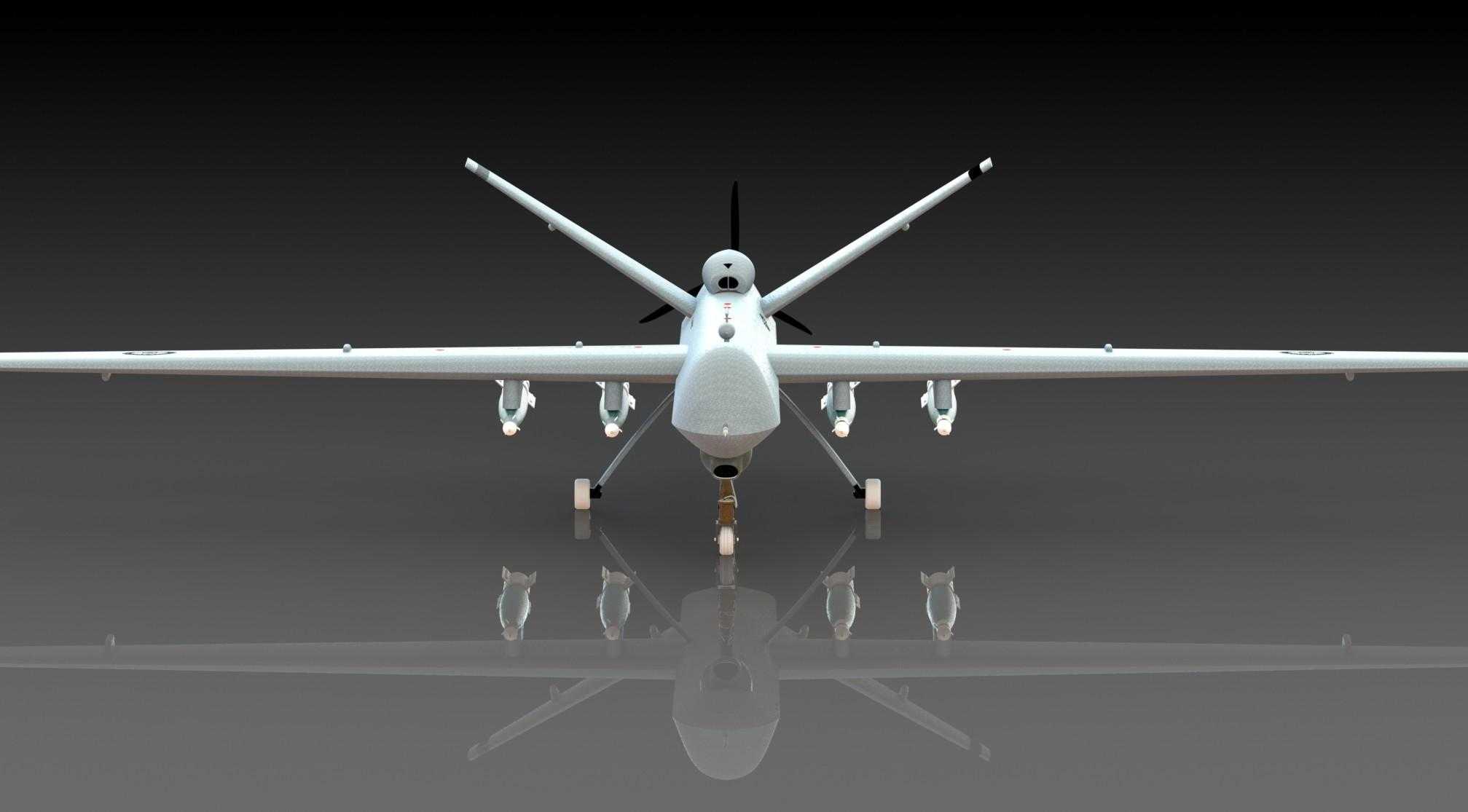

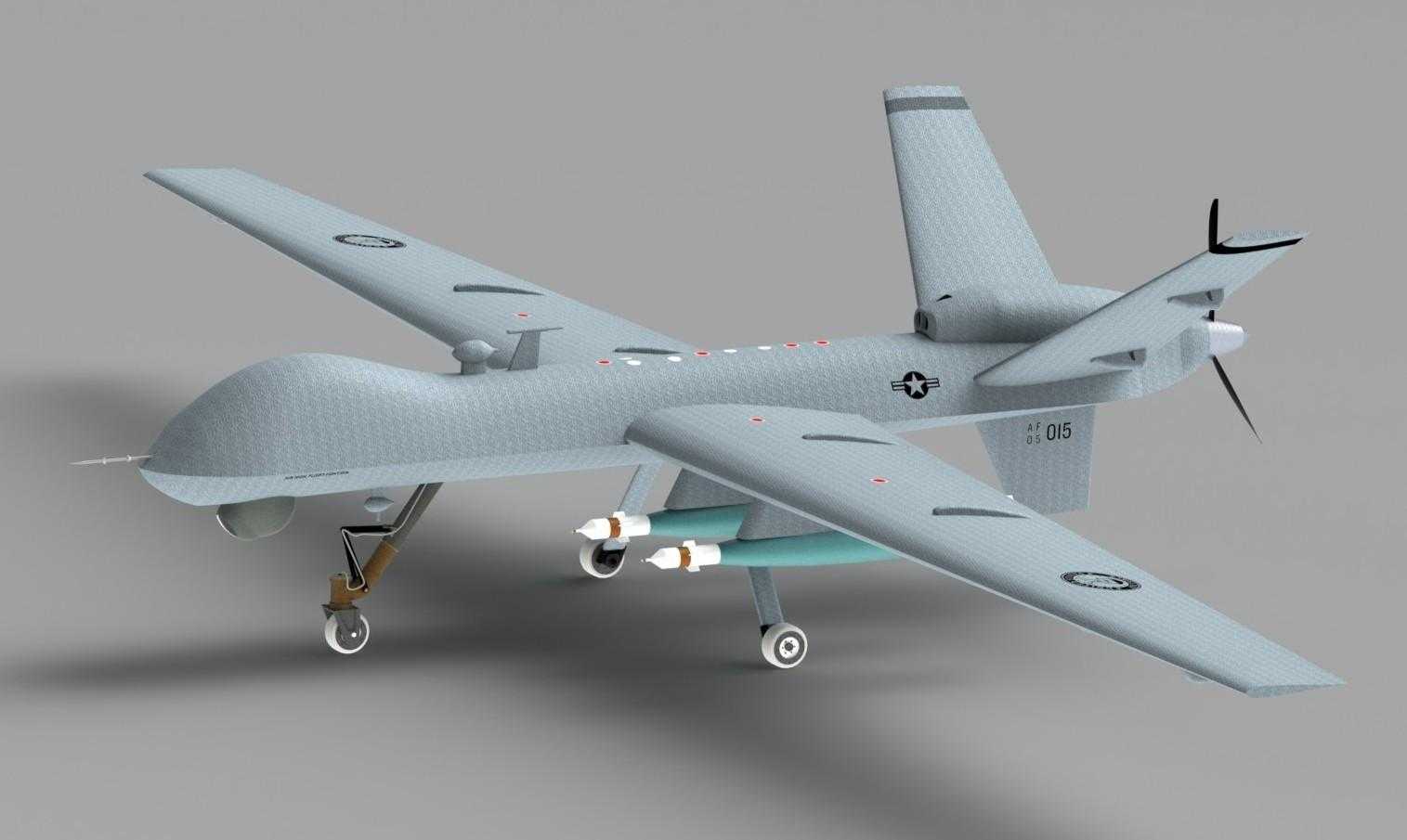

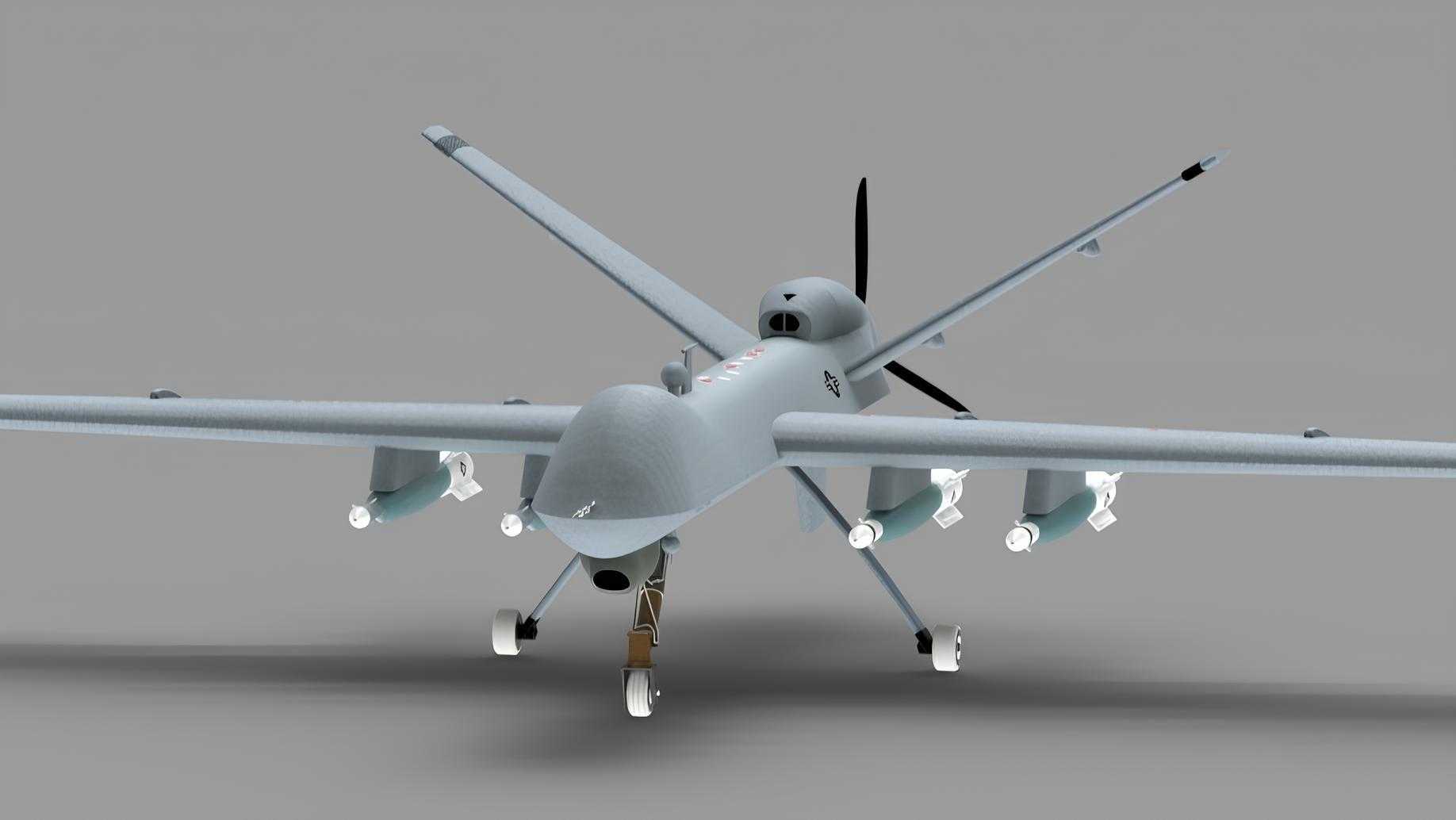

MQ9捕食者察打一体无人机结构设计

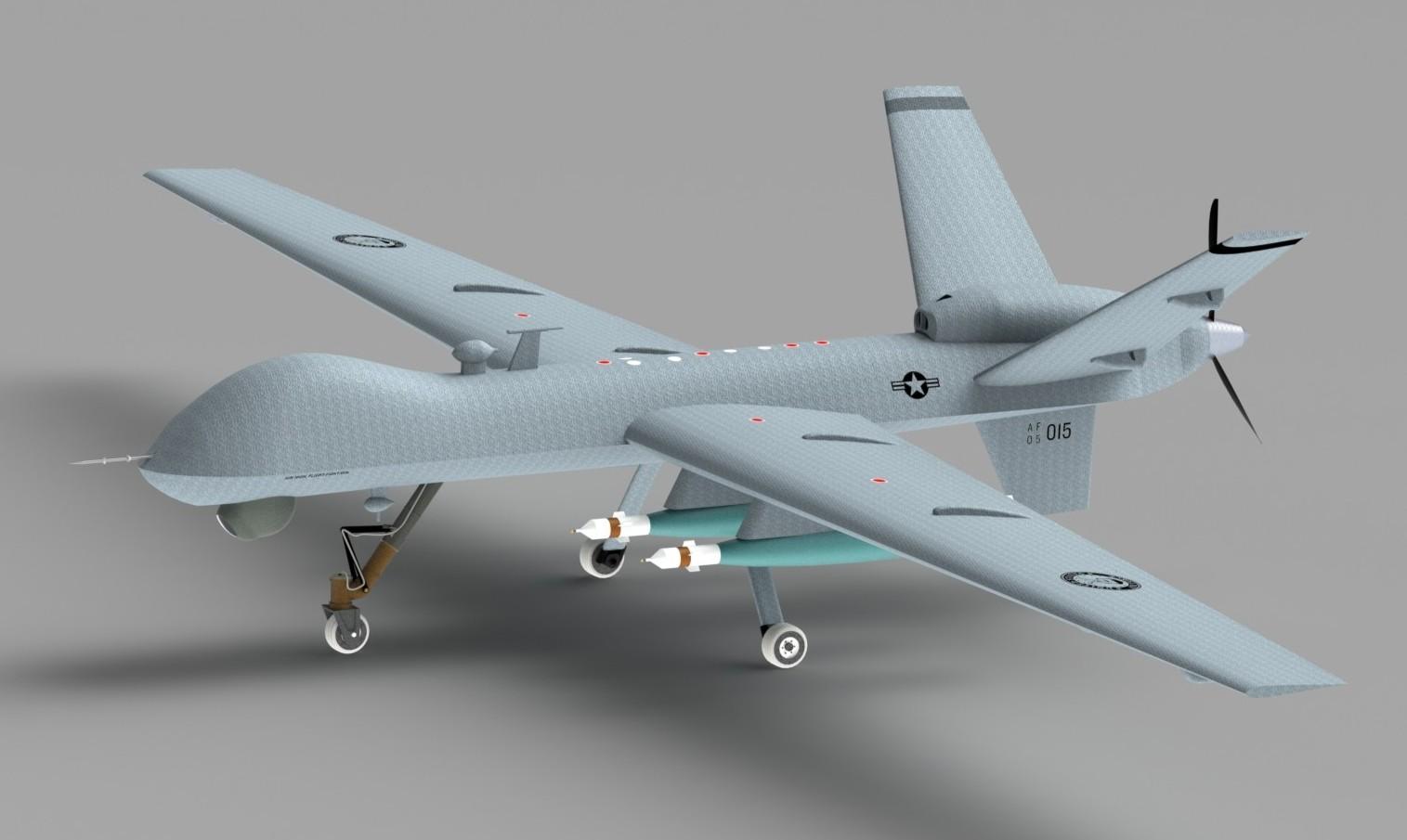

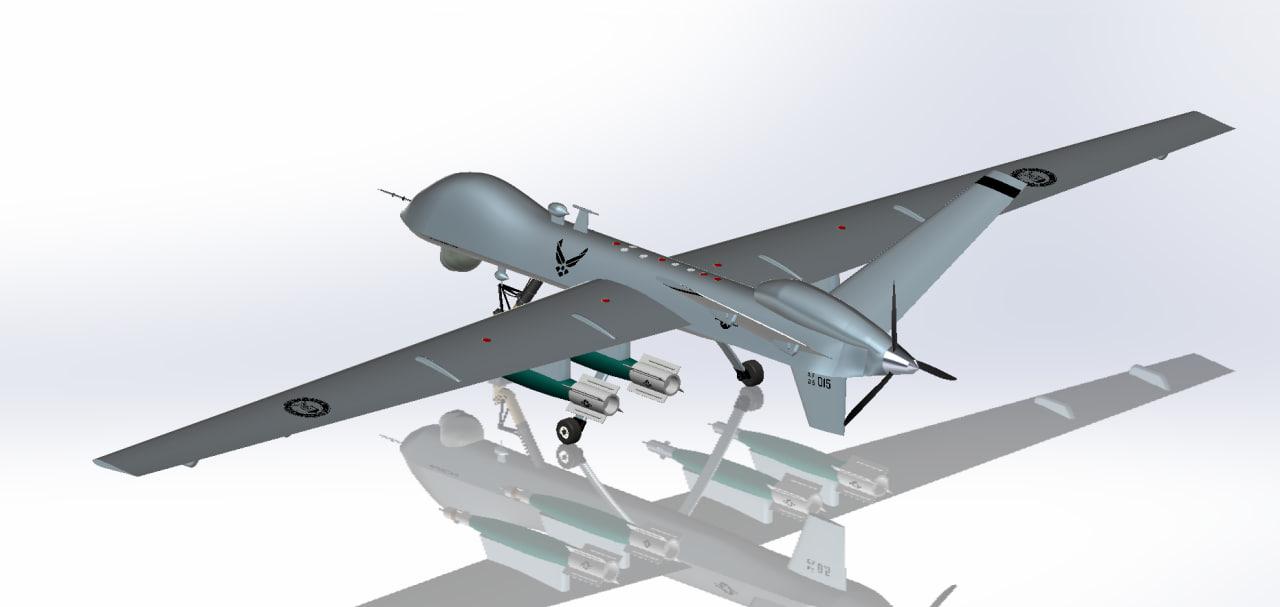

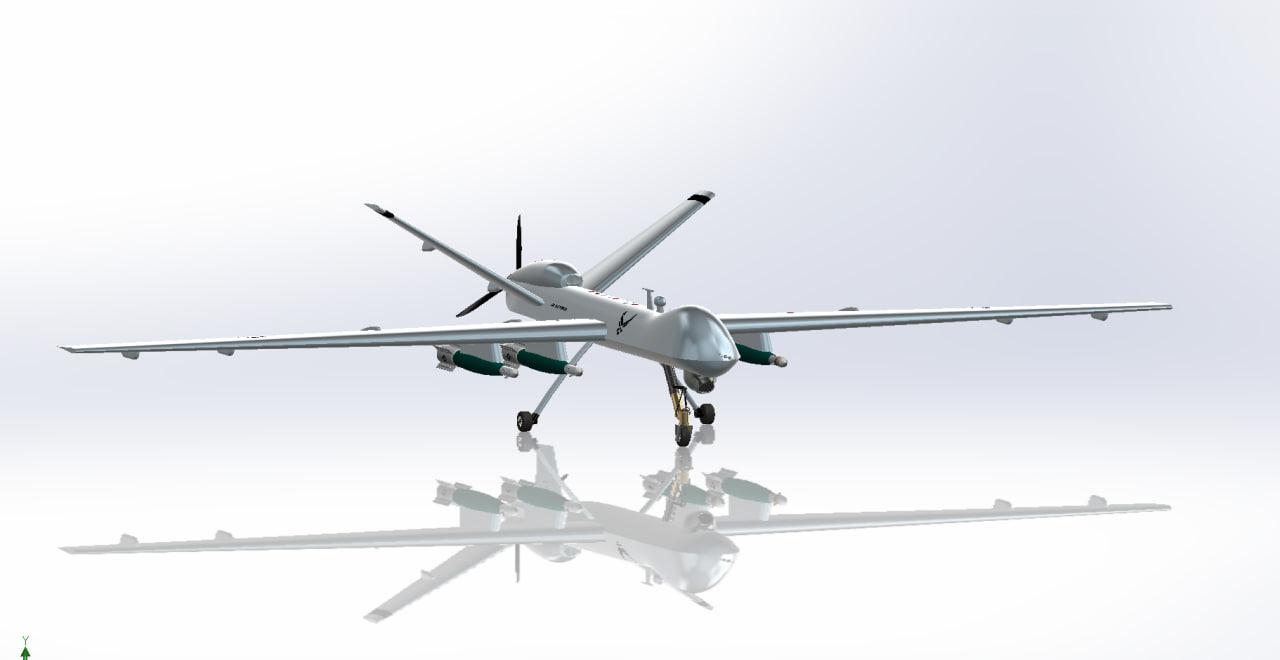

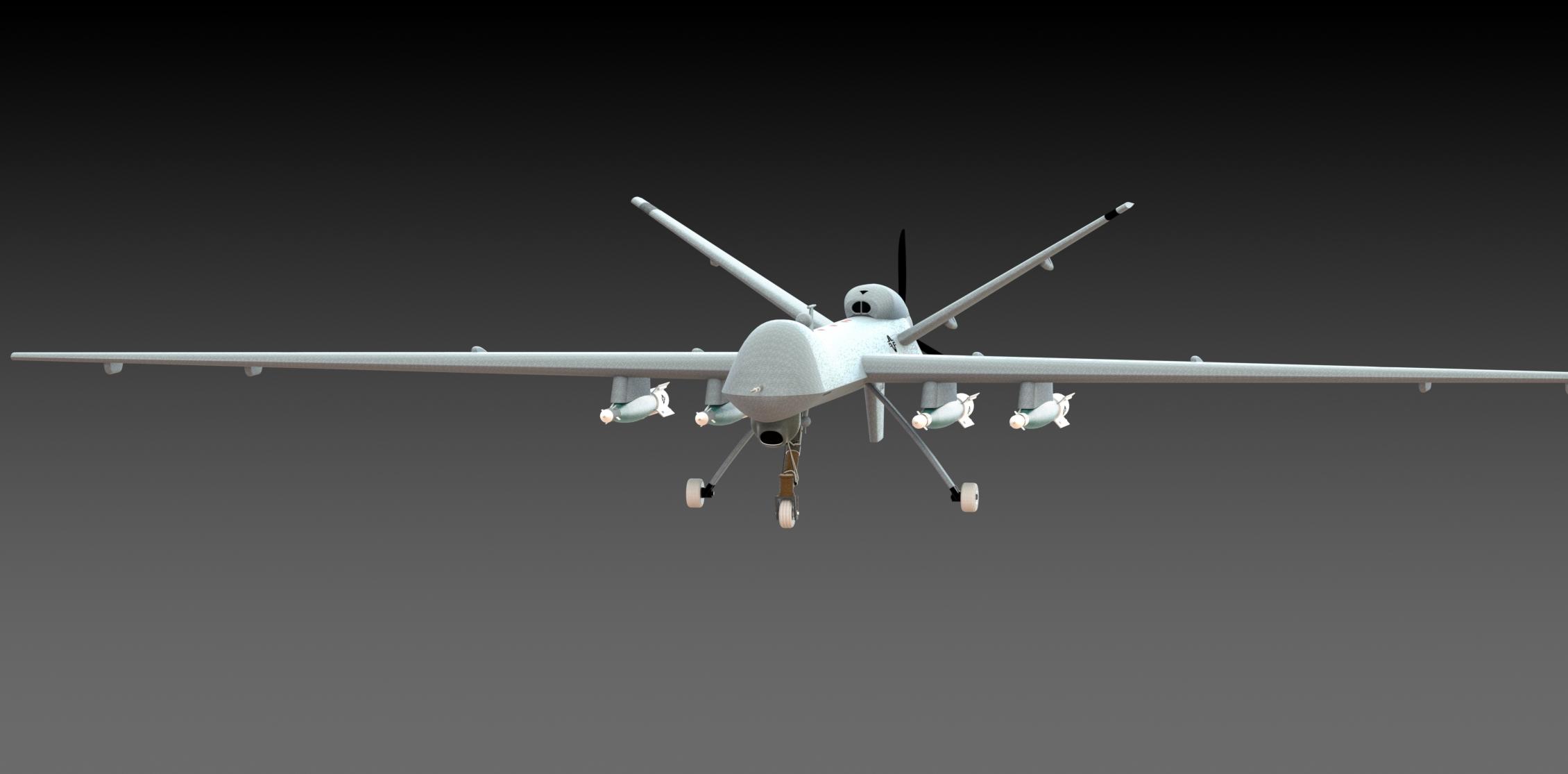

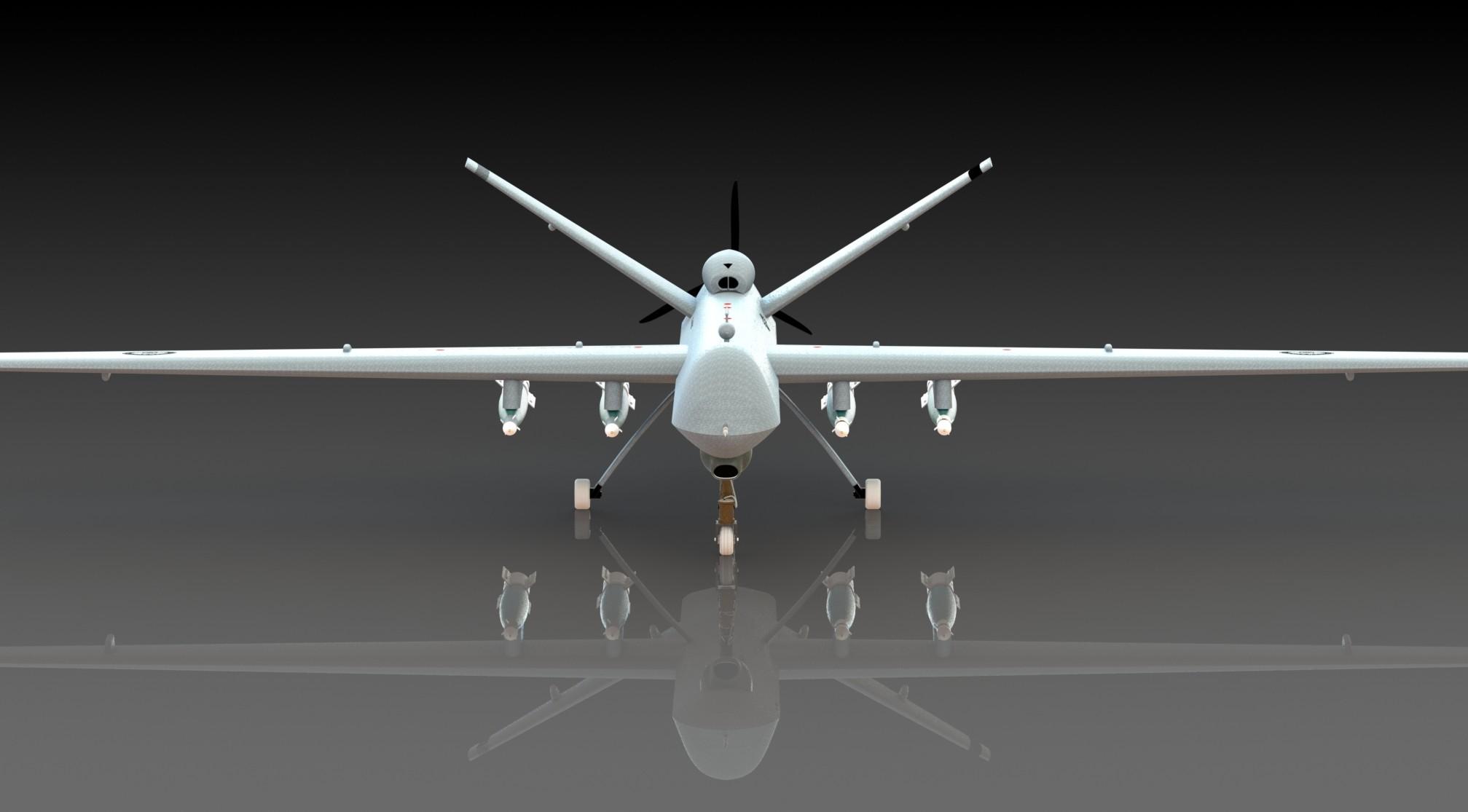

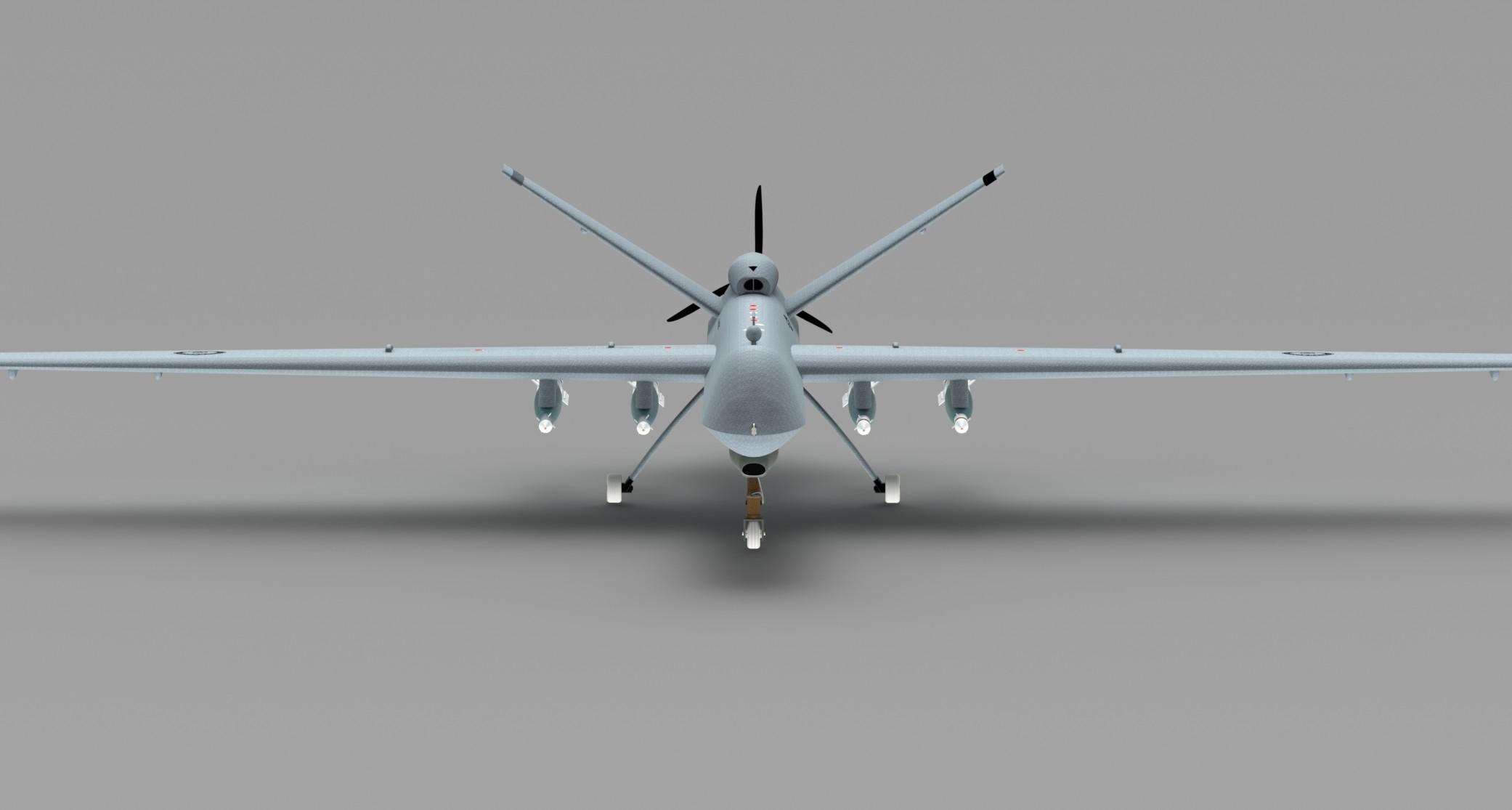

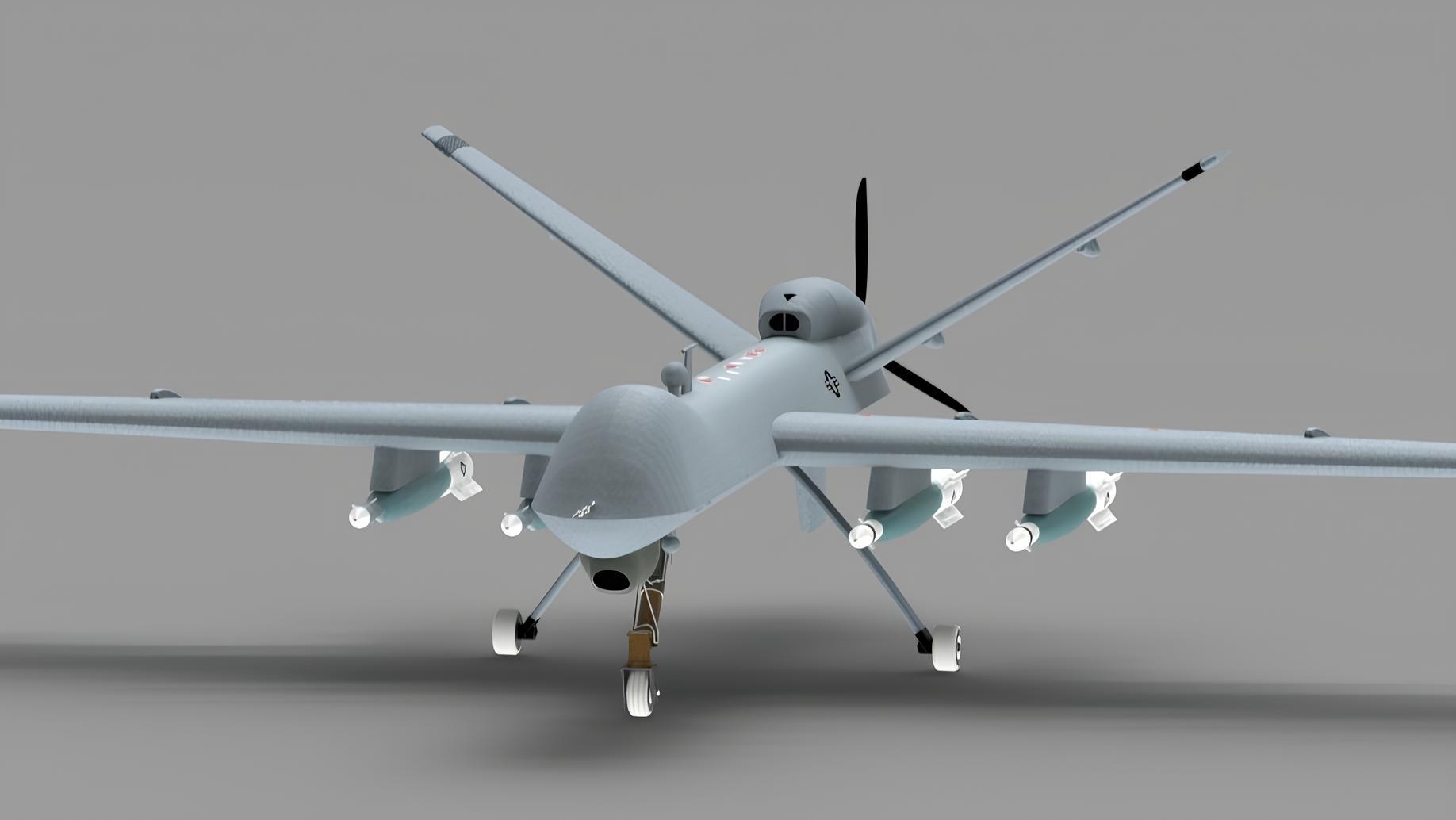

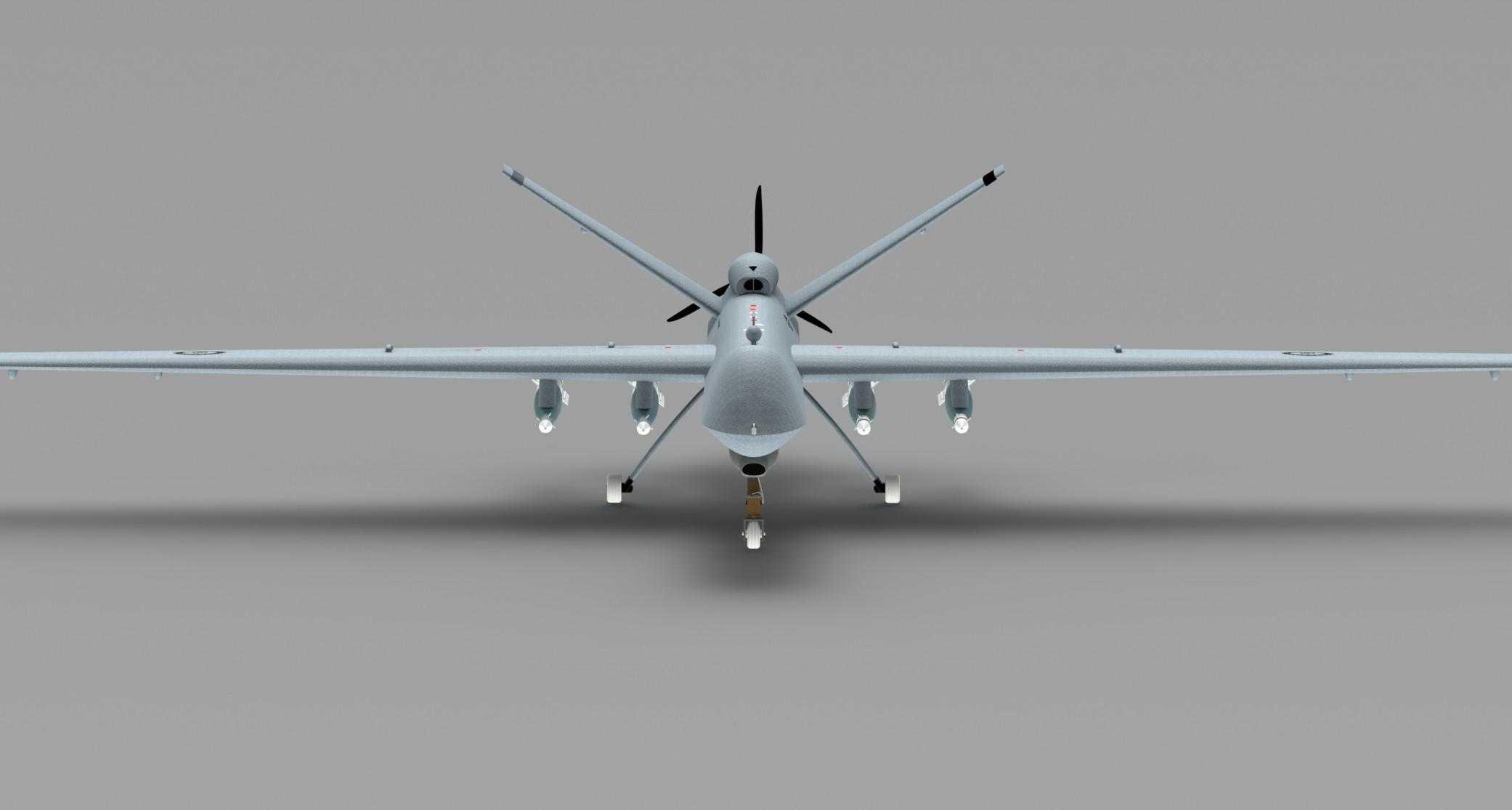

　　在现代低空察打任务场景中，这类中空长航时无人平台的结构设计需要兼顾气动效率、载荷挂载能力与长时飞行稳定性，区别于小型消费级无人机，该类平台的整体布局采用常规大展弦比平直下单翼搭配V型尾翼构型，尾部推进式螺旋桨动力布局能够有效规避前部光电侦察载荷的视野遮挡问题，同时降低前向飞行的气动阻力。从实际任务需求出发，该平台需要承担长时间战区巡航、目标侦察识别、精确打击等多重任务，因此在结构设计阶段，首先要明确机身的载荷分布逻辑：机头位置预留光电转塔安装接口，该接口需要满足360度周向旋转的运动边界，同时要保证转塔工作时不会与前起落架、机身蒙皮产生运动干涉；机身中部设置燃油舱段，整体重心设计严格控制在机翼气动焦点前方合理区间，保证不同燃油消耗状态下的飞行静稳定性。

　　机翼部分采用大展弦比设计，翼型选择适配低速长航时飞行的高升阻比翼型，机翼下表面预留多组挂点接口，可根据任务需求挂载侦察吊舱或精确制导武器，挂点位置的结构需要做局部加强，通过内置承力梁将挂载载荷传递到机身主承力框上，避免机翼蒙皮出现局部应力集中。起落架采用前三点可收放式设计，前起落架布置在机头下方光电转塔后侧，主起落架安装在机翼根部承力结构上，收放机构的运动路径需要在建模阶段做全行程干涉检查，保证收放过程中不会与机身内部燃油管路、航电设备舱产生碰撞。尾翼采用V型布局，相比常规垂尾平尾构型能够有效降低雷达反射截面积，同时减少尾部结构重量，尾翼操纵面的舵机安装位置预留足够的维护操作空间，方便地勤人员快速检修更换。

　　在建模过程中，机身曲面的连续性需要严格控制，蒙皮拼接位置的阶差控制在气动要求范围内，避免不必要的紊流产生；机身各舱段之间设置合理的分离面，方便生产阶段的部装对接，以及后期使用中的设备维护拆装。动力系统安装在机身尾部，推进式螺旋桨的旋转平面需要与尾翼保持足够安全距离，避免螺旋桨气流直接冲击尾翼操纵面带来不必要的振动，同时发动机舱的散热通道设计要兼顾飞行时的冲压冷却效果与整体气动减阻需求。从安装边界来看，整机翼展长度适配多数前线简易机场的起降跑道宽度要求，机身高度满足常规机库的停放净空限制，机翼可设计为快拆对接结构，方便远程运输时的拆解转运。

　　侦察载荷安装位置需要做减震设计，通过减震垫隔绝发动机振动对光电设备成像精度的影响；武器挂点的发射接口需要满足弹药投放时的安全分离距离，保证弹药离机后不会与机身、机翼结构发生碰撞。整个平台的结构重量分配严格遵循航空设计的重量控制要求，主承力结构采用高强度航空铝合金材料，非承力整流罩采用复合材料降低整体重量，在保证结构强度满足大过载机动要求的前提下，尽可能提升燃油携带量，进而延长任务续航时间。地面滑行阶段，起落架的缓冲行程设计能够适应简易跑道的不平整路面，避免着陆冲击载荷传递到机身内部精密航电设备上；飞行状态下，机翼的翼尖变形量控制在设计允许范围内，保证大挂载量飞行时的气动效率不会出现明显下降。
