80mm方形AC轴流风机结构设计

在工业电控柜散热、小型设备通风、家用电子电器冷却等场景中，轴流风机是应用频次极高的空气驱动部件，这类风机的气流走向与风叶转轴保持同轴，和离心风机相比，其结构更紧凑、风阻更低，适合安装空间有限、需要大流量低风压送风的工况。日常接触的家用电风扇、空调外机散热组件、机柜顶部排风扇，本质上都属于轴流风机的应用范畴，这类部件的核心作用是在固定安装位置驱动空气定向移动，带走设备运行产生的积热，维持设备内部工作温度处于合理区间。

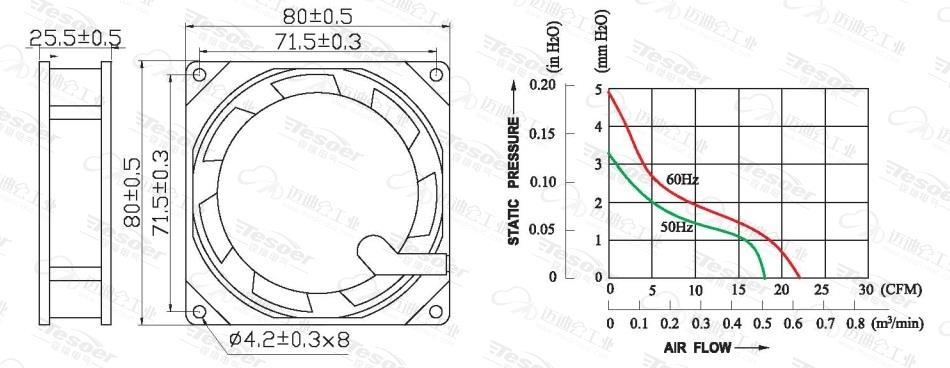

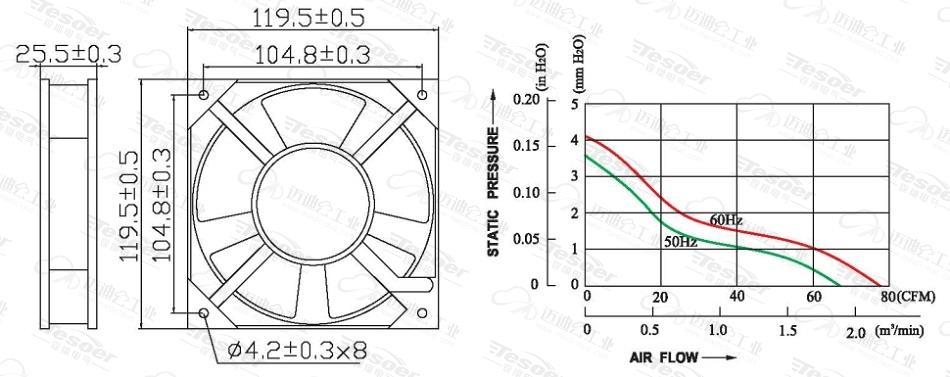

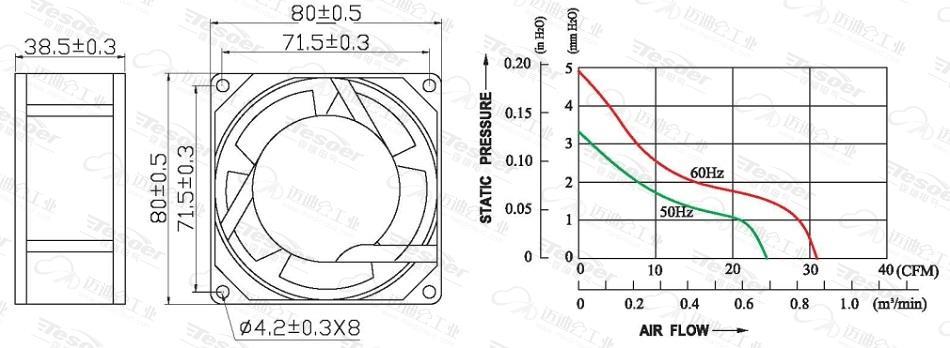

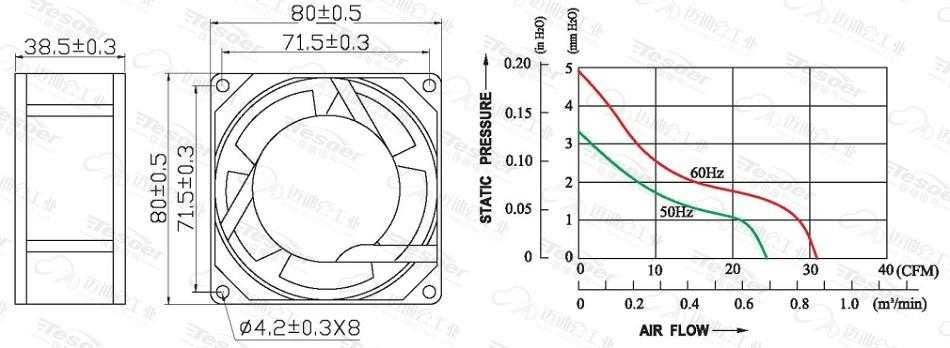

这款AC轴流风机采用标准80mm方形安装规格，是行业内应用最广泛的小尺寸轴流风机规格之一，从尺寸参数来看，风机整体外轮廓边长为80mm，厚度方向尺寸为25.5mm，安装孔位的中心距为71.5mm，安装孔采用直径4.2mm的圆形通孔，单台风机共设置8个安装孔，可适配M4规格的安装螺丝，不管是直接锁附在设备壳体的安装位上，还是搭配防尘网、导风罩等附件安装，都能保证足够的安装冗余，不会出现孔位错位、安装干涉的问题。尺寸公差设置上，外轮廓尺寸公差控制在±0.5mm，安装孔位中心距公差控制在±0.3mm，安装孔直径公差控制在±0.3mm，这类公差设置既考虑了注塑件生产的成型精度，也能适配不同加工精度的安装面板，避免因零部件加工误差导致装配失败。

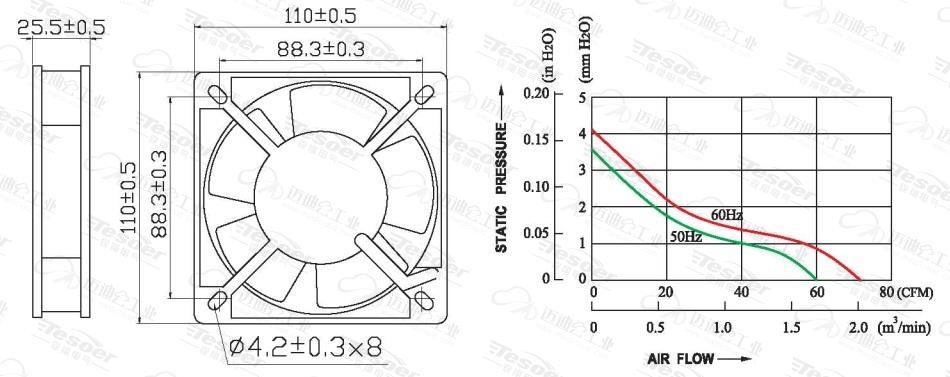

从性能特性来看，这款风机适配50Hz与60Hz两种工频供电场景，对应不同供电频率下的风压-风量特性曲线有明确区分，60Hz工况下最高静压可达5mmH₂O，最大风量接近25CFM，50Hz工况下最高静压约3.2mmH₂O，最大风量约20CFM，选型时可以根据实际风道的风阻情况匹配对应工况，比如密闭性较好、风道较长的电控柜，可以选择60Hz供电版本保证足够的送风压力，而开放环境下的设备散热，50Hz版本就能满足使用需求，同时运行噪音更低。

结构设计上，这款风机主要由叶轮与机壳两部分组成，机壳采用一体式方形注塑结构，四个角做了圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少注塑过程的应力集中，降低机壳成型后变形的概率。叶轮采用多叶式前倾设计，叶片的曲面弧度经过流体仿真优化，在保证足够风量的前提下，尽可能降低叶片旋转时的气流紊流，减少运行过程的气动噪音。叶轮与机壳之间的间隙控制在合理范围，间隙过大会导致气流回流，降低风机效率，间隙过小则容易出现叶轮擦碰机壳的问题，影响风机运行寿命。

在实际选型应用中，需要注意几个关键边界：首先是安装空间的预留，除了风机本身25.5mm的厚度尺寸，还需要在风机进出风侧预留至少10mm的通风空间，避免贴壁安装导致进风不畅，影响实际出风效率；其次是安装方向的选择，轴流风机的风向是固定的，要么吹风要么抽风，需要根据设备的散热风道走向确定安装方向，比如电控柜散热通常采用下进风上出风的布局，顶部安装的风机就需要采用抽风模式，将柜内热空气抽出；另外还要注意使用环境的温度、粉尘情况，如果是多粉尘的工况，需要在进风侧搭配防尘滤网，同时定期清理滤网避免堵塞，影响风机通风效果。

这类小尺寸AC轴流风机因为结构简单、安装便捷、成本可控，在各类工业设备、民用电器中都有大量应用，建模过程中需要重点关注安装孔位的位置精度、叶轮与机壳的配合间隙，以及外形尺寸的公差匹配，这些细节直接决定了模型后续用于生产加工时的可制造性，也决定了风机实际装配到设备上时的适配性。很多新手建模时容易忽略安装孔的公差设置，直接按标称尺寸建模，实际生产出来的部件很容易出现安装不上的问题，或者孔位间隙过大导致安装后风机晃动，运行时产生额外的振动噪音。另外叶轮的曲面建模也需要重点关注，叶片的角度、弧度直接影响风机的风量和风压特性，不能只做外形示意，需要结合流体性能要求调整曲面参数，保证模型和实际产品的性能一致性。
