对夹式电动插板阀结构设计方案

在粉体输送、市政给排水、化工介质输送、烟气治理等工业管路系统中，截断类阀门的选型直接决定整条管线的运行稳定性，电动插板阀作为直行程截断阀的典型品类，凭借流道通畅、启闭行程短、密封副耐磨损的特性，在含固体颗粒、纤维杂质的介质工况中应用占比逐年提升。不同于普通截止阀的绕流结构，这款插板阀采用闸板垂直于流体流向的直动设计，全开工况下闸板完全提升至阀腔上部，流道通径与管路通径完全一致，介质流经时无明显缩径，压损仅为同口径截止阀的15%左右，尤其适合输送矿浆、粉煤灰、污水渣浆等易沉积堵塞的介质，不会出现普通闸阀常见的槽腔积料卡涩问题。

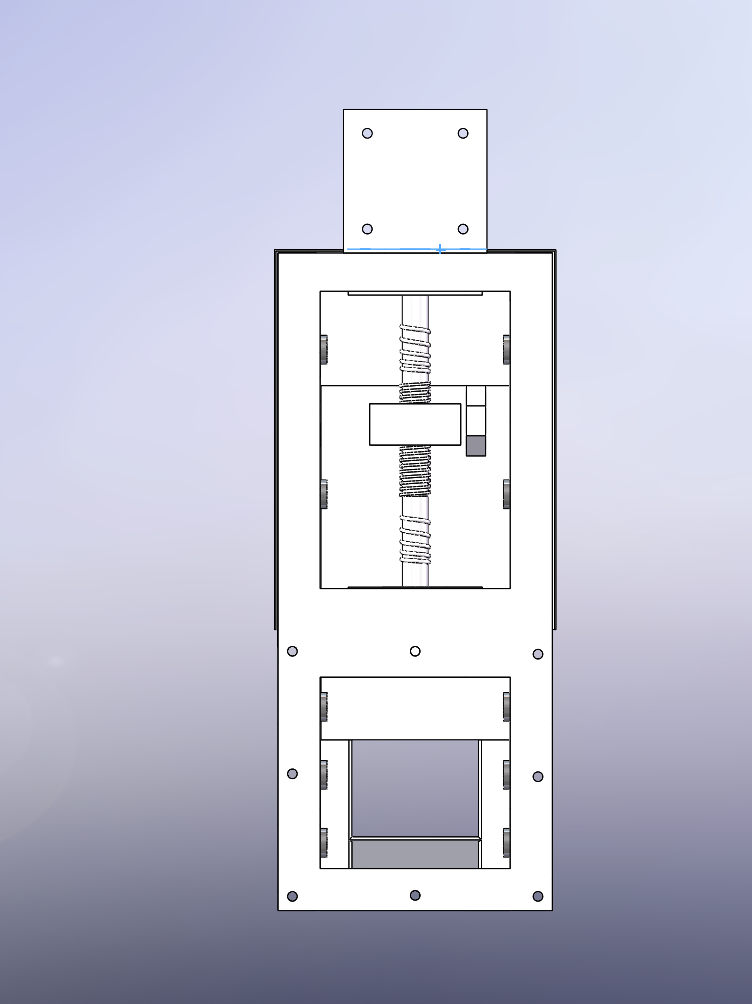

从结构设计逻辑来看，这款阀采用明杆带弹簧预紧的结构布局，阀杆与闸板采用刚性连接，电动执行器的扭矩通过阀杆梯形螺纹转化为闸板的直线升降动作，阀杆外侧设置的多组弹簧并非复位结构，而是给密封副提供持续的预紧压力——常规无预紧的插板阀在长期启闭磨损后，密封面会出现间隙导致内漏，弹簧预紧结构可以在密封面出现微量磨损时自动补偿压紧量，将密封面的比压稳定在设计区间内，大幅延长密封件的更换周期。闸板的两个密封面采用楔形角度设计，不同通径的产品楔形角根据公称压力做差异化匹配，低压大口径工况采用小角度楔形结构获得更大的密封压紧力，高压小口径工况采用稍大角度降低启闭扭矩，避免闸板在高压下出现楔死无法开启的问题。

安装边界方面，这款阀采用对夹式连接结构，相比法兰连接的同口径闸阀，整体轴向长度缩短40%以上，阀体两侧的密封定位凸台直接卡装在管路法兰的密封槽内，安装时无需额外加工法兰配对止口，只要保证两侧法兰同轴度偏差不超过1.5mm即可完成装配，适合在老旧管线改造、安装空间局促的管廊场景中使用。需要注意的是，对夹结构的承压边界完全依赖法兰螺栓的预紧力，因此安装时需要对角均匀拧紧螺栓，避免单侧受力导致阀体变形卡涩闸板。阀腔上部的填料函采用组合密封结构，靠近介质侧采用石墨盘根填充，耐受介质中的颗粒冲刷，靠近执行器侧采用四氟盘根密封，杜绝阀杆处的外漏问题，两种填料的组合既解决了纯四氟填料不耐颗粒磨损的问题，也避免了纯石墨盘根摩擦力过大导致的启闭扭矩超标问题。

实际工况适配性上，这款阀仅做全开全关的截断使用，不能做节流调节——如果长期在半开半关状态下工作，高速流动的介质会持续冲刷闸板密封面，很快就会出现密封面冲蚀缺损导致内漏。阀座密封圈根据输送介质的不同可以匹配不同材质，输送普通水、常温污水时采用丁腈橡胶即可满足要求，输送酸碱类腐蚀介质时可以更换三元乙丙橡胶或者氟橡胶密封圈，输送含硬质颗粒的矿浆、灰渣介质时，在密封圈接触位置堆焊硬质合金层，能将密封面的耐冲刷寿命提升3倍以上。闸板本身根据工况可以选择2Cr13、201、304、316L等不同材质，普通无腐蚀工况采用2Cr13调质处理即可获得足够的强度和耐磨性，腐蚀工况采用不锈钢材质做表面硬化处理，避免闸板长期浸泡出现锈蚀卡涩。

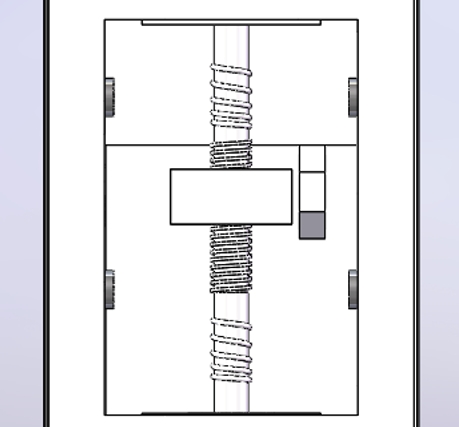

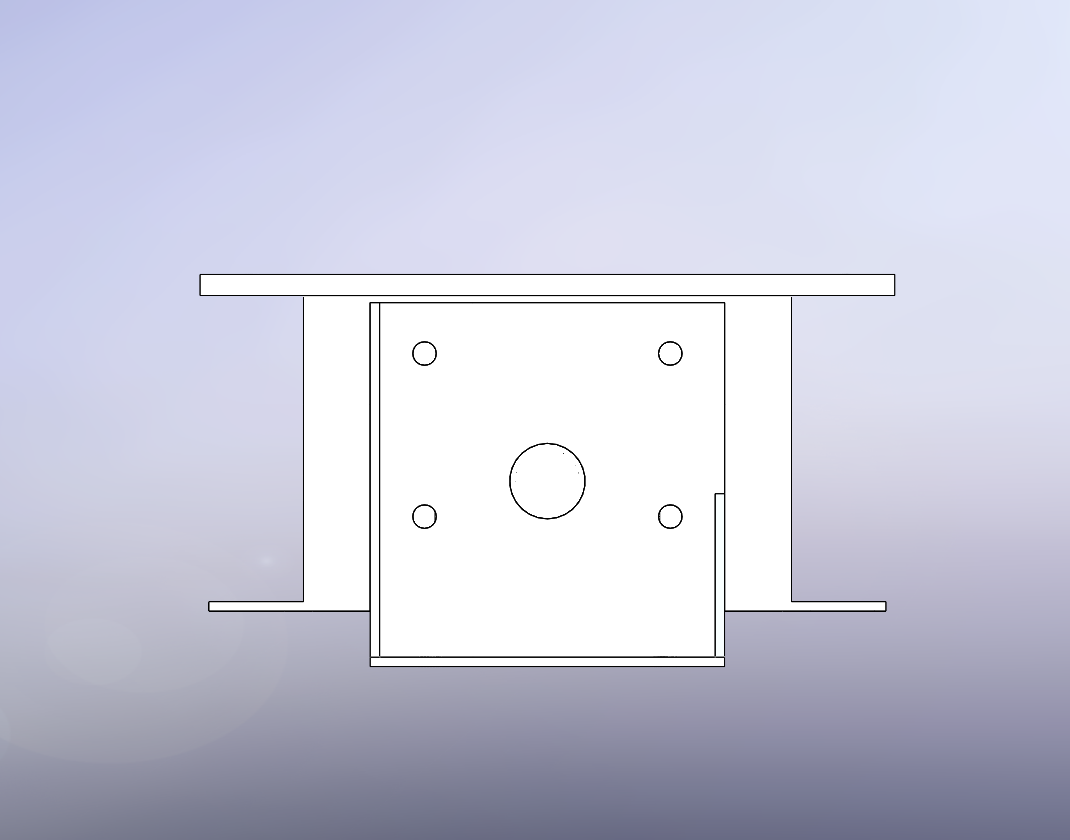

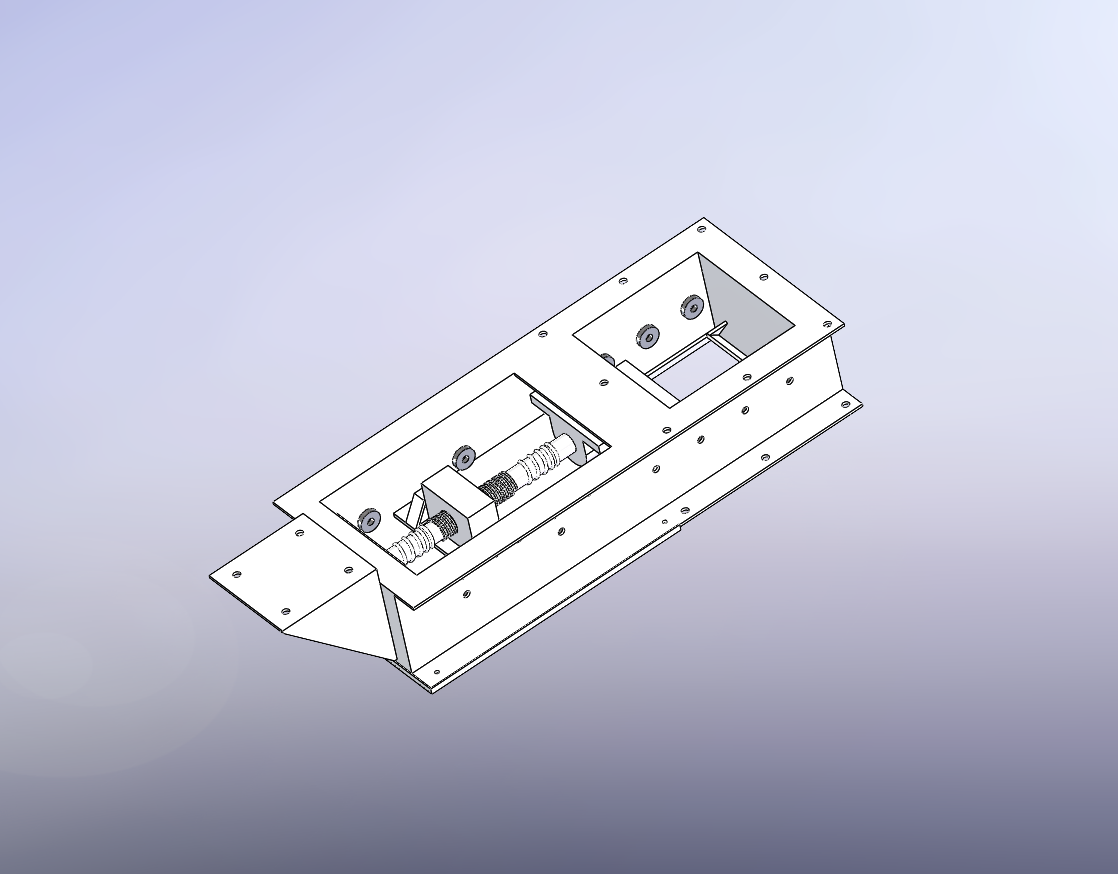

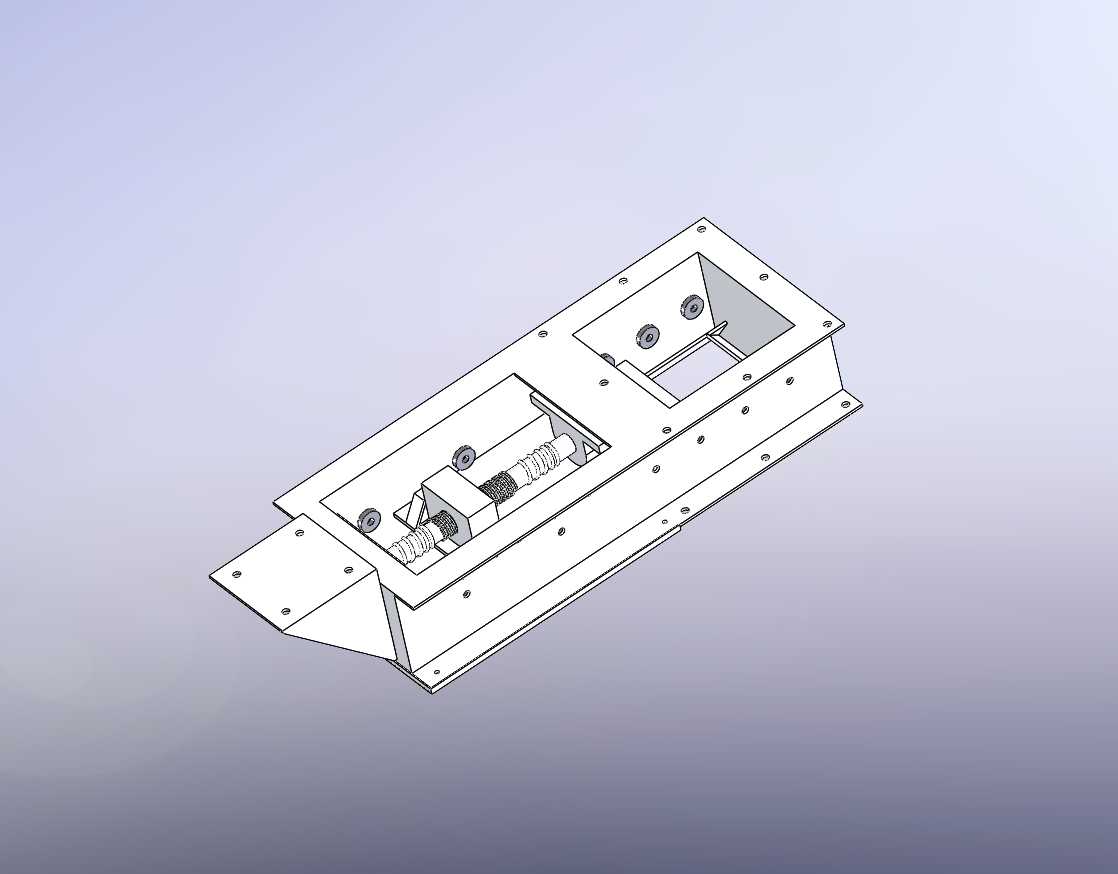

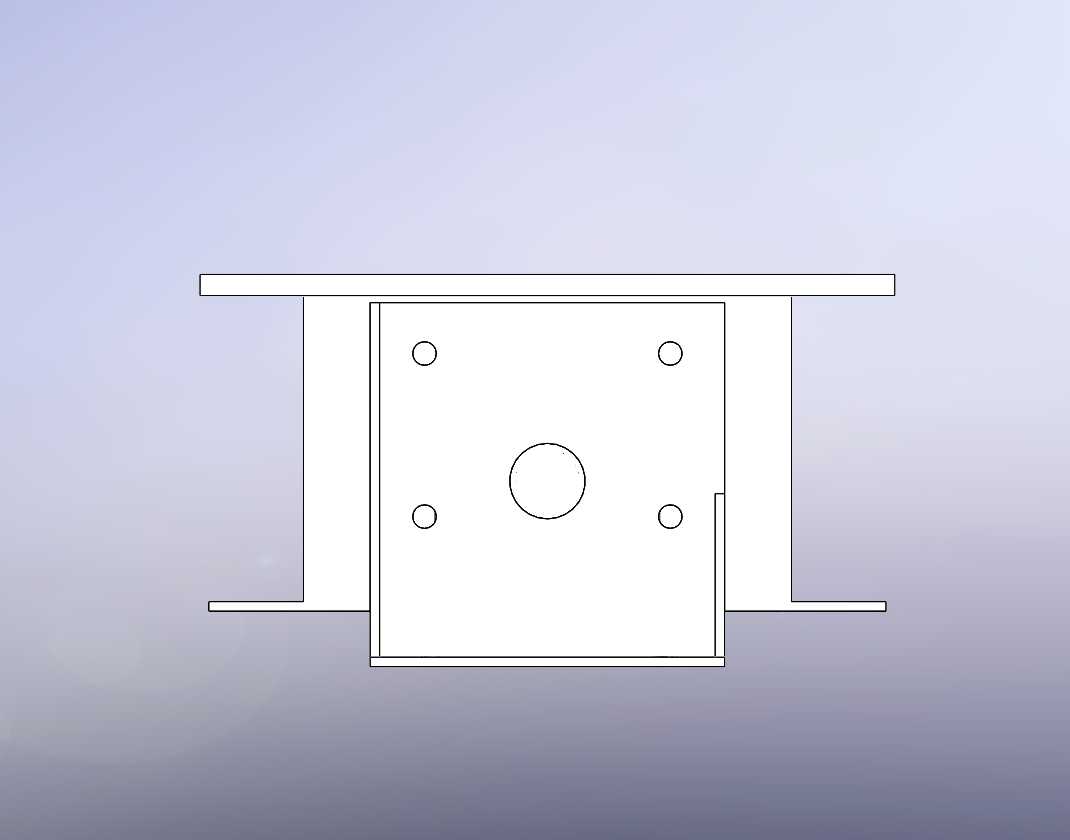

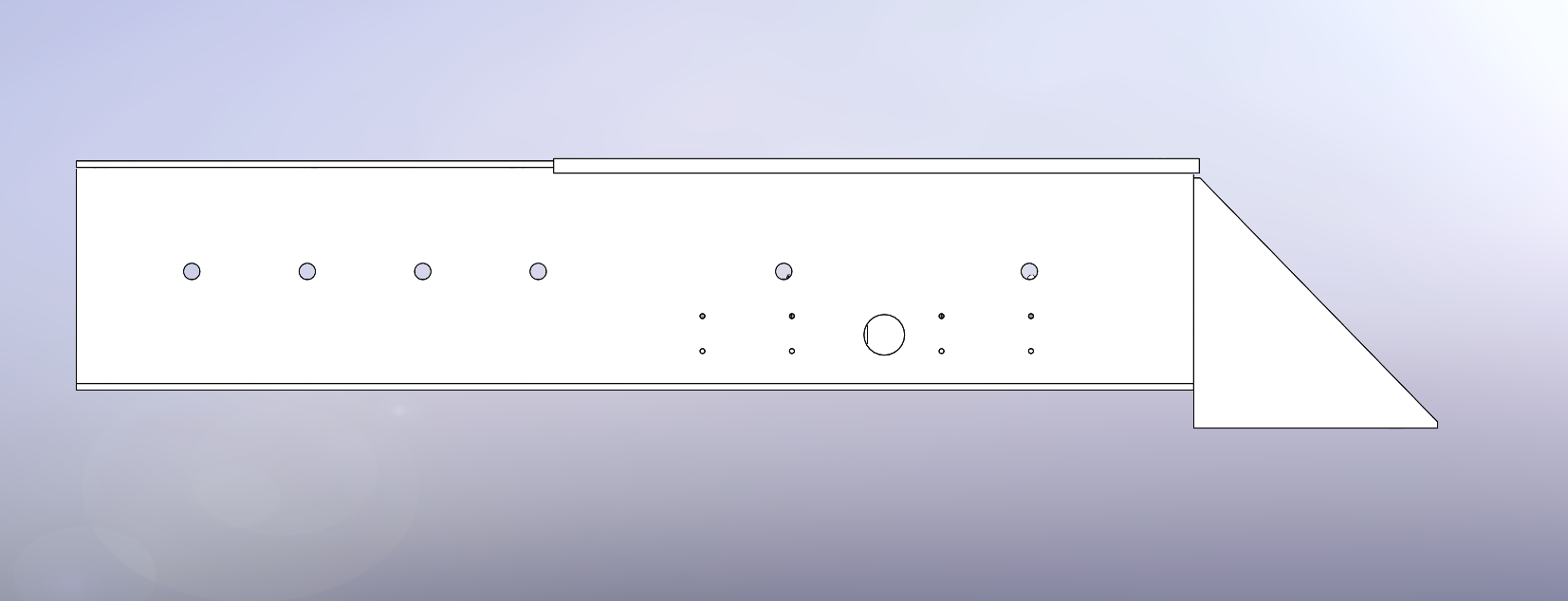

从三维建模的结构细节来看，这款阀的闸板导向结构采用阀体两侧内嵌的导向块设计，导向块与闸板的配合间隙控制在0.2-0.3mm之间，既保证闸板升降时无卡滞，也避免间隙过大导致闸板在介质压力下出现偏斜，刮伤密封面。阀杆的梯形螺纹采用Tr型传动螺纹，牙型角30度，传动效率比普通三角螺纹高40%，螺纹表面做氮化处理，硬度达到HRC45以上，长期往复启闭不会出现螺纹磨损滑牙的问题。电动执行器的连接法兰采用标准ISO5211连接尺寸，后期如果执行器出现故障，可以直接同尺寸替换不同品牌的执行器，无需重新加工连接结构，大幅降低现场维护的配件成本。
