铁板折弯加工专用弯机结构设计

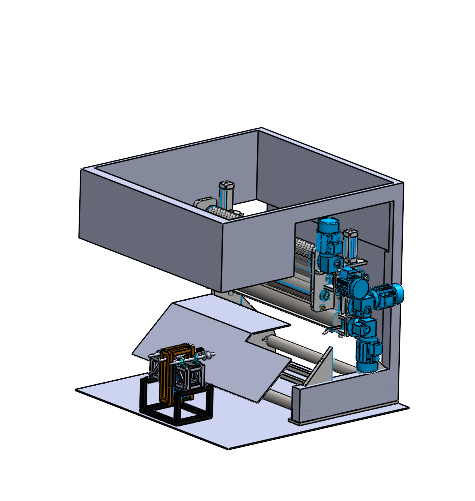

在建筑钢结构预制、家电钣金外壳量产、汽车零部件冲压配套、通用机械金属构件加工的场景里，板材折弯工序的精度与效率，直接决定了后续拼装环节的适配度与成品一致性，这款弯机的结构设计正是围绕这类批量板材弯曲需求展开。从实际产线适配的角度看，设备的安装边界充分考虑了中小型金属加工车间的工位排布，主体框架采用一体式焊接箱型结构，底部预留了地脚螺栓固定孔位，可直接固定在硬化混凝土地面上，不需要额外搭建加高基座，进料侧与出料侧都预留了足够的板材托举空间，适配常规幅面铁板、钢板、不锈钢板的上料操作，不会出现板材剐蹭设备框架的问题。

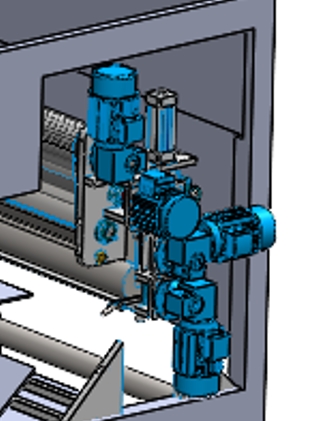

设备的核心功能围绕金属板材的定角度弯曲实现，上辊组采用可调间隙的压合结构，可根据不同板材的厚度调整压合行程，避免薄料过压出现折痕、厚料压合力不足导致折弯角度回弹超差的问题；侧部的驱动模组采用同步传动结构，保证辊组运转时两端线速度完全一致，不会出现板材送进偏斜、折弯边错位的情况。下模位置设置了可快速更换的定位挡块，针对不同折弯边距的加工需求，不需要重新校准基准，仅需调整挡块位置即可快速切换加工规格，适配多品种小批量的钣金加工订单需求。

从设计思路上看，这款设备没有追求过度冗余的复杂功能，所有结构都围绕折弯工序的核心痛点优化：针对常规弯机折弯后角度一致性差的问题，在压合辊的两端设置了同步锁紧机构，压合到位后两端机械锁止，避免液压系统泄压导致的角度偏差；针对板材送进过程中容易出现的表面划伤问题，所有与板材接触的辊面都做了硬铬抛光处理，表面粗糙度控制在合理区间，加工不锈钢板、装饰面板这类对表面质量要求高的工件时，不会留下压痕或划痕。设备的传动侧集中布置在机身单侧，日常维护时不需要拆解机身主体，仅需打开侧部护板即可完成轴承润滑、传动件紧固等常规保养操作，降低了产线运维的时间成本。

在实际使用场景中，这款设备可完成从薄铁皮到中厚钢板的折弯作业，单次成型即可达到预设的弯曲角度，不需要反复补压调整，相比传统手工折弯或简易折弯工装，加工效率提升明显，同时成型后的工件折弯直线度、角度一致性都能满足通用钣金加工的公差要求，可直接用于后续焊接、拼装工序，不需要二次修形。设备的操作侧预留了控制按钮的安装位，可根据产线自动化需求加装数控定位系统，升级为自动送料、自动折弯的半自动加工单元，也可保留手动操作模式适配零散加工订单，结构扩展性较强。机身的整体重心经过优化，压合作业时不会出现明显的机身晃动，即使满负荷加工厚钢板，设备的稳定性也能满足连续生产的要求，不需要额外加装配重结构。

针对不同行业的加工特性，这款弯机的结构也预留了定制调整空间，比如加工家电钣金件时可在进料侧加装静电除尘辊，避免板材表面的铁屑压入工件造成表面瑕疵；加工建筑钢结构厚板时，可更换更高强度的压合辊与传动齿轮，提升设备的重载加工能力。所有结构件的连接都采用标准化紧固件，易损件都选用通用规格，后期更换配件不需要定制特殊零件，可降低设备的全生命周期使用成本。从三维建模的角度看，这款设备的装配层级清晰，所有运动部件都做了干涉检查，模拟实际运转时不会出现部件碰撞的问题，安装孔位、配合公差都按照实际加工要求标注，可直接作为结构优化、产线选型的参考依据，也可用于同类设备的改型设计参考，帮助设计人员快速完成同类型弯机的方案迭代，减少重复建模的工作量。
