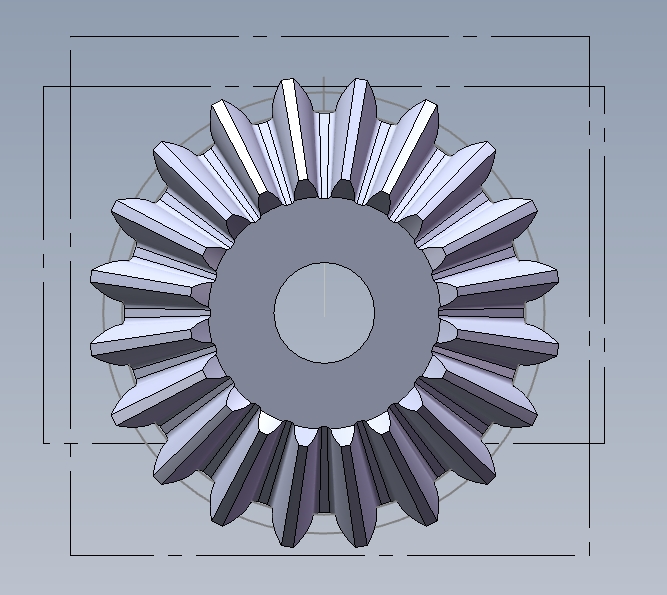

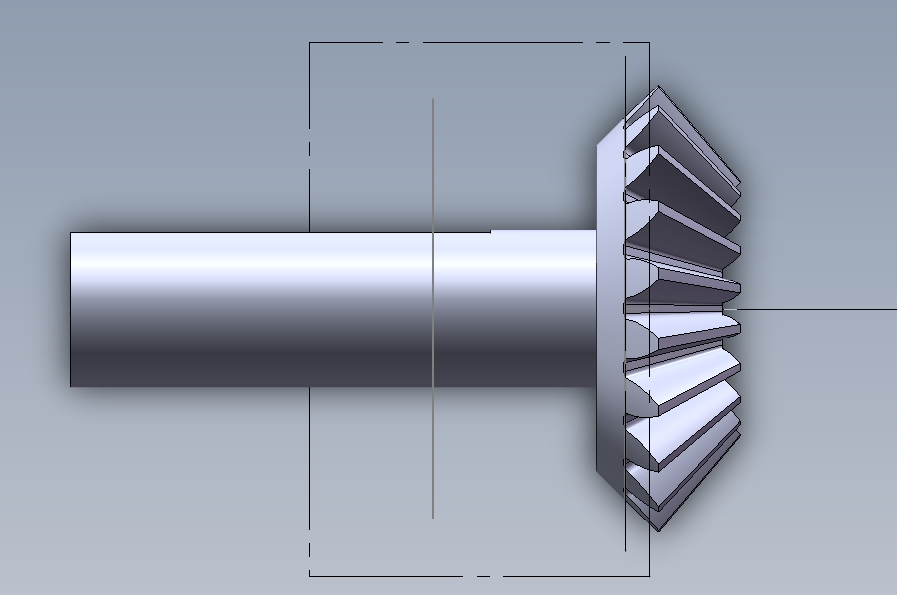

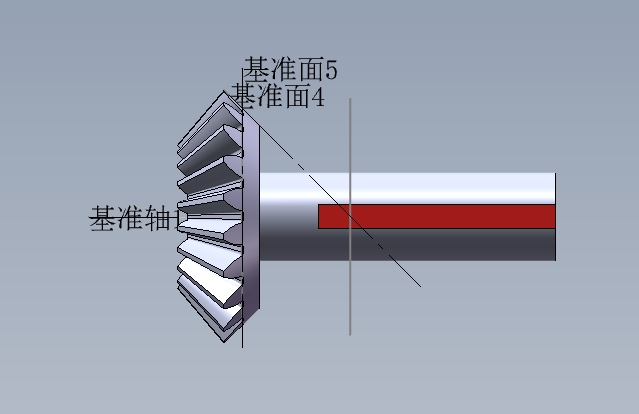

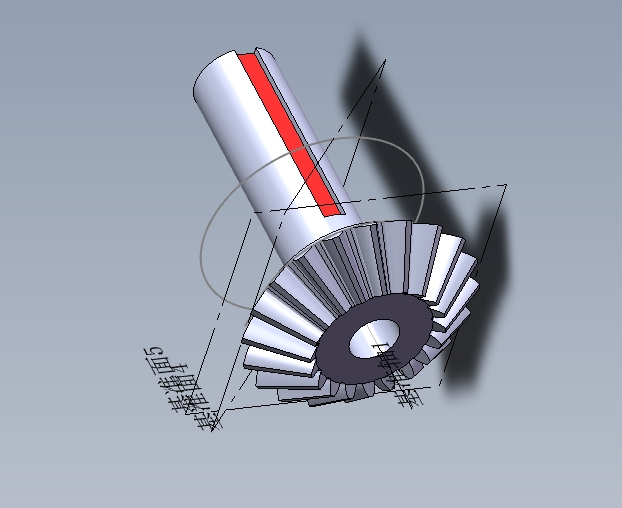

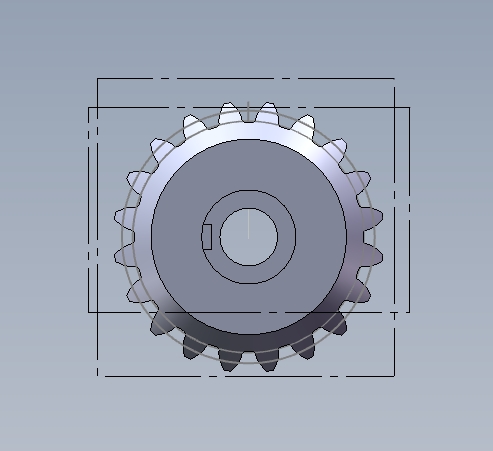

模数2齿数20直齿圆锥齿轮传动件设计

项目分类:齿轮 发布时间:2025-04-18 ID:990874
  • 模数2齿数20直齿圆锥齿轮传动件设计
  • 模数2齿数20直齿圆锥齿轮传动件设计
  • 模数2齿数20直齿圆锥齿轮传动件设计
  • 模数2齿数20直齿圆锥齿轮传动件设计
  • 模数2齿数20直齿圆锥齿轮传动件设计

  在中小功率相交轴传动的设备布局中,直齿圆锥齿轮始终是成本与可靠性平衡的优选方案,这款模数2、齿数20的直齿圆锥齿轮,主要适配轴交角90度的动力传递场景,常见于小型农机的转向传动机构、台式钻床的进给变速单元、轻工包装设备的分路动力输出端,以及小型输送线的转角换向结构中。不同于平行轴传动的圆柱齿轮,圆锥齿轮的安装基准必须贴合节锥顶点重合的核心要求,设计阶段首先锁定的是安装边界:轮毂中心的键槽采用标准平键适配,轴孔直径匹配常用的小功率传动轴径,齿面宽度严格控制在锥距的三分之一区间内,避免齿宽过大导致小端齿槽过窄、加工时刀具干涉,同时也能防止载荷沿齿宽分布不均引发的偏载磨损。

  从功能特性来看,这款齿轮采用20度标准压力角设计,齿廓为渐开线直齿结构,加工时无需螺旋角导程的专用工装,普通滚齿机搭配锥齿轮滚刀即可完成加工,后期维护更换的配件通用性更强,适合非高精度要求的通用传动场景。设计过程中首先完成的是节锥参数计算,根据齿数与模数确定节锥角为45度,匹配配对齿轮等齿数传动时可实现1:1的换向传动比,若搭配不同齿数的从动锥齿轮,也可调整传动比适配不同的转速扭矩需求。齿顶高、齿根高的参数严格遵循直齿锥齿轮的标准取值,齿顶间隙预留标准值以储存润滑脂,避免干摩擦加剧齿面磨损。

  轮毂部分的设计充分考虑了安装便利性,轮毂伸出长度略大于齿面安装侧的端面距离,保证轴上定位时锁紧螺母可以完全压紧轮毂端面,不会与齿根部分发生干涉;轮毂端面与轴肩的贴合面设计有退刀槽,方便车削加工时保证端面垂直度,也能避免装配时因端面毛刺导致的安装倾斜。从实际使用场景出发,这类小模数直齿锥齿轮的适用转速通常不超过1500转每分钟,传递扭矩在几十牛米区间,日常维护时只需定期在齿面涂抹锂基脂即可满足润滑需求,无需复杂的压力润滑系统,非常适合结构紧凑、维护空间有限的小型设备。

  在建模过程中,齿面的渐开线生成是核心环节,先通过背锥展开的方式将圆锥齿轮的齿廓转化为当量圆柱齿轮的渐开线,再投影回锥面生成齿形,每个轮齿的阵列严格遵循节锥的圆周分布规律,保证齿距误差控制在通用机械允许的公差范围内。安装定位方面,齿轮的轴向定位依靠轴肩与轴端挡圈配合,周向定位依靠普通平键传递扭矩,设计时键槽的对称度公差与轴孔的同轴度公差都按照通用传动件的精度等级选取,既不会因精度过高增加不必要的加工成本,也不会因精度过低导致传动卡滞、噪音过大的问题。很多一线装配人员反馈,小模数锥齿轮安装时最容易出现的问题是节锥顶点错位,导致齿面接触区偏在齿端,运行几百小时就会出现严重磨损,因此这款齿轮在设计时特意在轮毂端面标注了安装定位基准线,装配时只需将两个配对齿轮的基准线调整到同一轴向位置,即可快速保证节锥顶点重合,大幅降低现场装配的调试难度。齿端部分做了微小的倒角处理,既可以去除加工毛刺,也能避免装配时齿端磕碰损伤,同时在齿轮啮合时减少齿端的应力集中,提升轮齿的抗冲击能力。对于很多小型设备的研发人员来说,这类标准参数的锥齿轮不需要重新进行复杂的齿形计算,直接调用即可快速完成传动系统的布局设计,缩短产品的研发周期,同时因为参数符合通用标准,后期配件采购也十分方便,不会出现专用配件采购周期长、成本高的问题。在一些手动操作的机械结构中,比如小型手动压力机的传动换向部分、工装夹具的夹紧传动机构,这类直齿锥齿轮还可以将手动输入的旋转运动转换90度方向输出,操作力传递直接,没有多余的传动间隙,手动操作的手感十分清晰。
