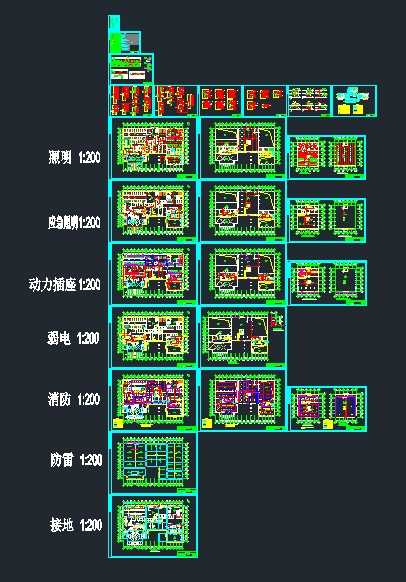

汽车4S门店电气消防施工布局设计

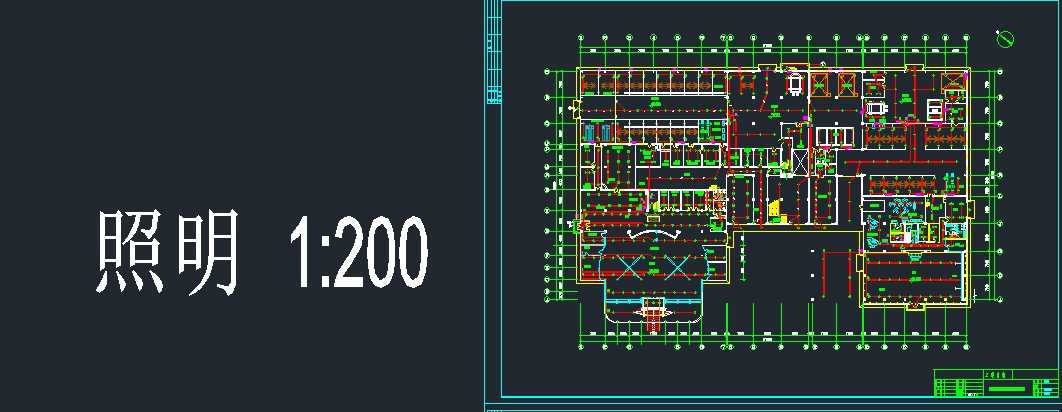

　　这套施工布局针对汽车销售服务类门店的复合功能空间做电气与消防系统统筹规划，覆盖办公区、维修车间、新车展厅三类核心使用场景，不同区域的用电负荷、消防响应等级、管线敷设要求存在明显差异，设计阶段需要先梳理各区域的功能边界与使用需求，避免后期出现管线冲突、防护等级不匹配的问题。展厅区域作为对外展示空间，照明系统需要兼顾展车照明的显色性要求与公共区域的疏散照明连续性，主照明回路沿展厅顶部网架结构敷设，预留展车局部照明的接电点位，所有明敷管线做防火处理，与展厅装饰面的衔接位置预留检修余量，避免后期调整展陈布局时破坏电气线路。

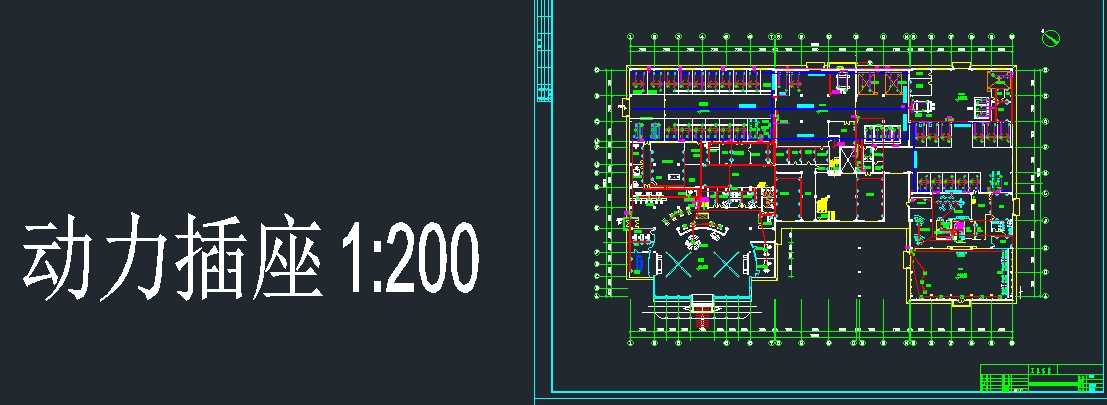

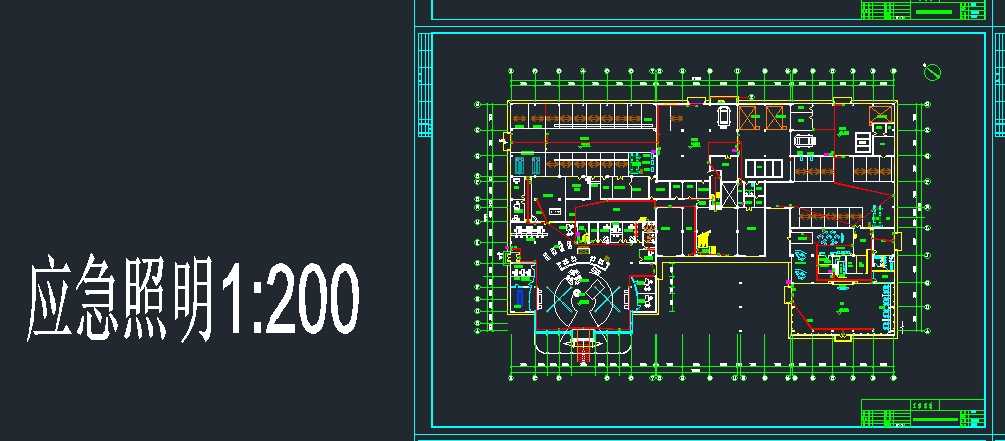

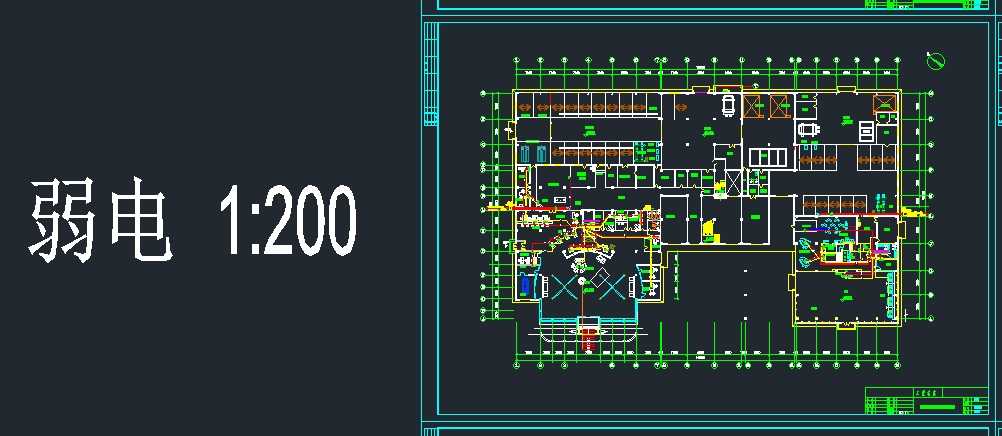

　　维修车间区域属于高负荷用电场景，除常规设备供电外，还要考虑举升设备、检测设备、气动工具配套供电的稳定性，配电回路按工位做独立划分，每个工位设置独立的过载保护装置，车间内的消防探测器选型要适配金属粉尘、少量油气挥发的环境，避免出现误报情况，同时车间区域的应急照明覆盖所有疏散通道与设备操作区域，断电状态下的持续照明时长满足人员疏散与设备应急停机的操作需求。办公区域的电气设计兼顾日常办公用电与弱电系统的协同，网络、通讯线路与强电管线保持规范的安全间距，消防报警点位覆盖所有独立办公室、会议室与公共走廊，烟感探测器的布置间距结合办公区的吊顶高度做调整，避免被吊顶造型、空调出风口遮挡探测范围。

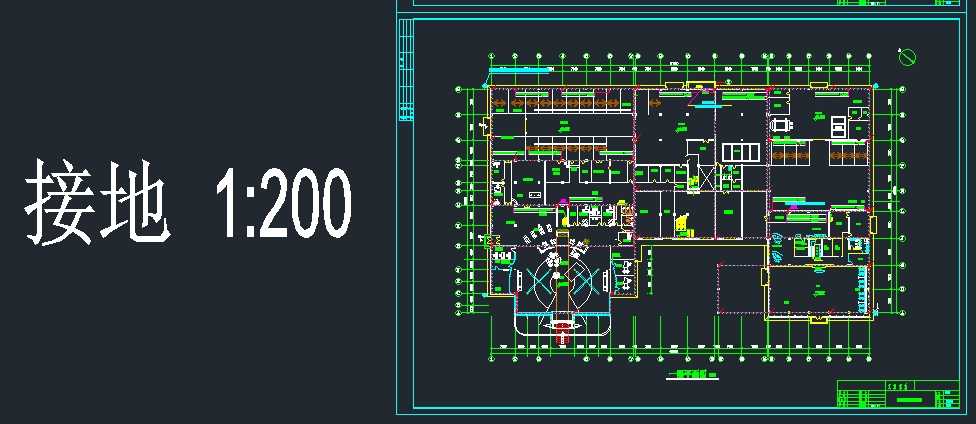

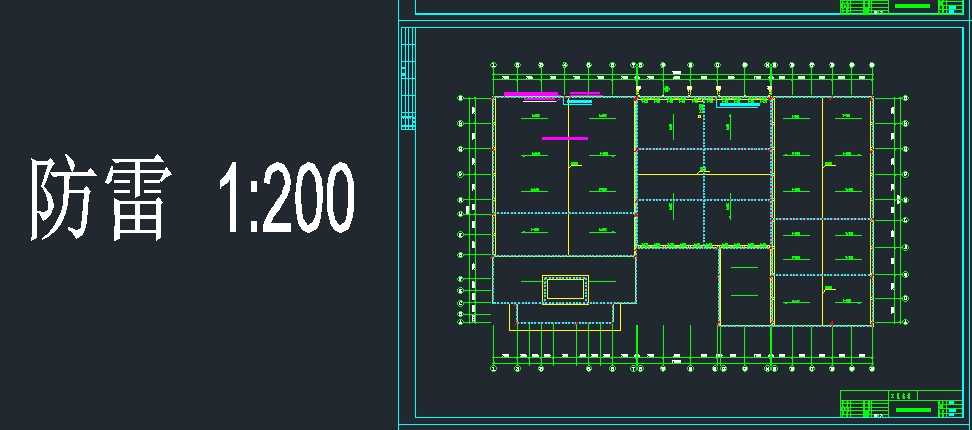

　　防雷系统的设计结合建筑屋面的结构形式做接闪装置布置，接闪带沿屋面女儿墙、突出屋面的金属构件边缘敷设，引下线利用建筑结构柱内的主筋做可靠连接，接地系统采用共用接地形式，将电气保护接地、消防系统接地、防雷接地做等电位连接，接地电阻满足各系统的最严格要求，避免不同接地系统之间出现电位差引发设备损坏或人员触电风险。配电系统的进线位置设置总配电柜，按区域分配出线回路，每个回路的线缆选型匹配对应区域的计算负荷，消防设备的供电回路采用耐火线缆，明敷时做防火涂层处理，暗敷时敷设在不燃结构层内并保证足够的保护层厚度。

　　消防管线的布置与电气管线、通风管线保持规范的安全间距，喷淋头的布置结合各区域的吊顶形式调整，无吊顶的车间区域采用直立型喷淋头，有吊顶的展厅与办公区域采用下垂型喷淋头，保证喷淋覆盖范围无死角，消火栓的布置满足任意位置有两支水枪的充实水柱同时到达，消火栓箱的安装位置不影响人员通行与车辆进出。设计阶段同步考虑后期运维的便利性，所有管线的走向在图纸上做明确标注，关键节点预留检修口位置，配电间、消防控制设备的位置设置在便于操作且不影响门店日常运营的区域，设备安装边界与周边墙体、其他设施预留足够的操作空间，方便后期设备检修与线路扩容。不同功能区域之间的防火分隔位置，电气管线穿越处做防火封堵处理，避免火灾发生时烟气与火势沿管线缝隙蔓延，疏散指示标志的设置结合门店的人员流动路线布置，在疏散通道转角、安全出口位置设置明显的指示标识，应急状态下的指示清晰度满足快速疏散的要求。
