挤出机配套硬齿面减速机73机座结构

项目分类:减速机 发布时间:2025-04-19 ID:990876

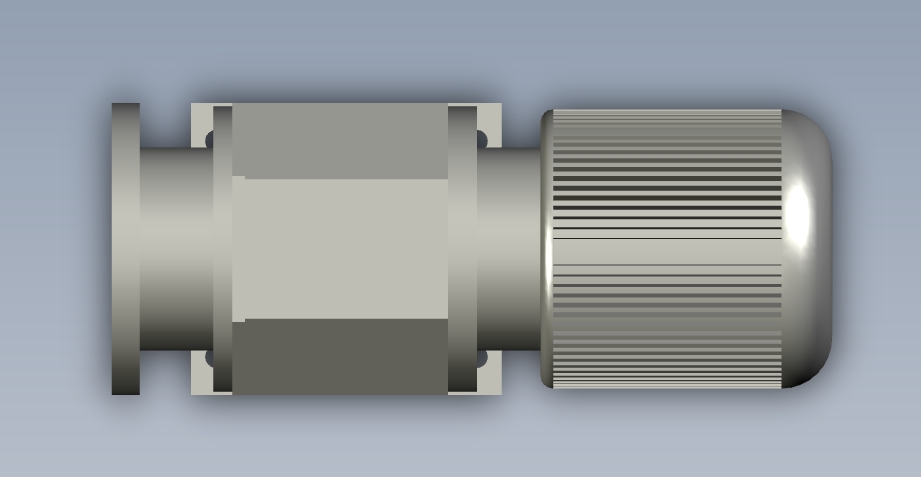

  • 挤出机配套硬齿面减速机73机座结构

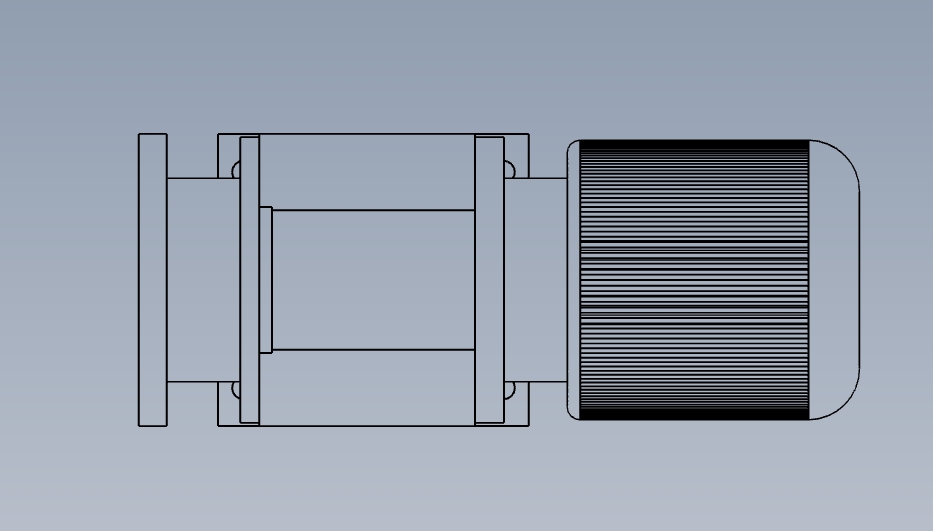

  • 挤出机配套硬齿面减速机73机座结构

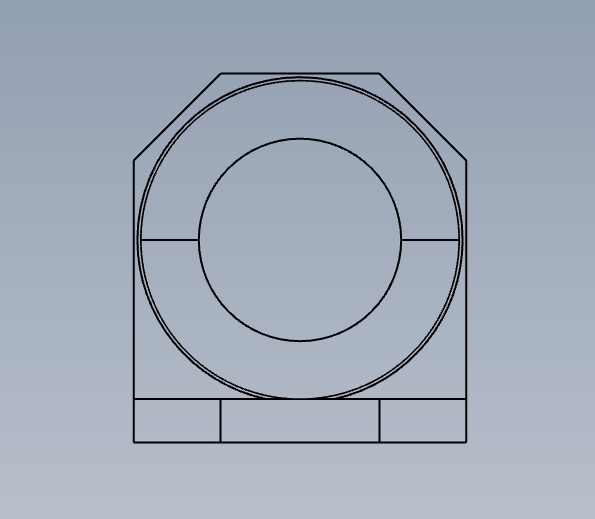

  • 挤出机配套硬齿面减速机73机座结构

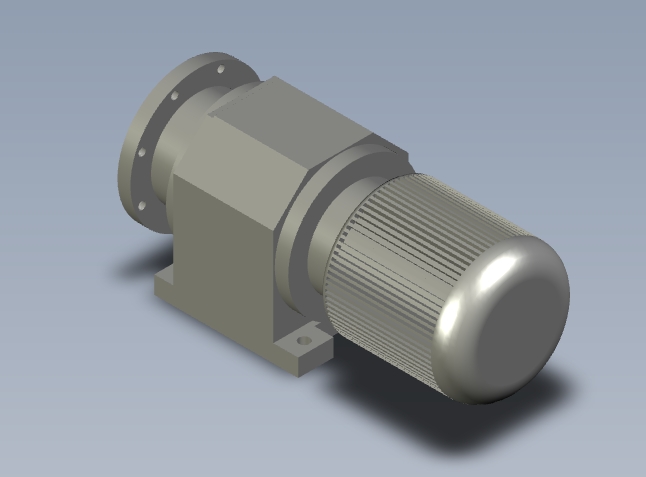

  • 挤出机配套硬齿面减速机73机座结构

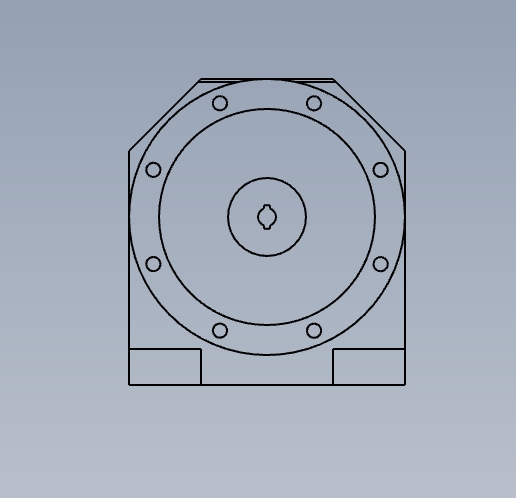

  • 挤出机配套硬齿面减速机73机座结构

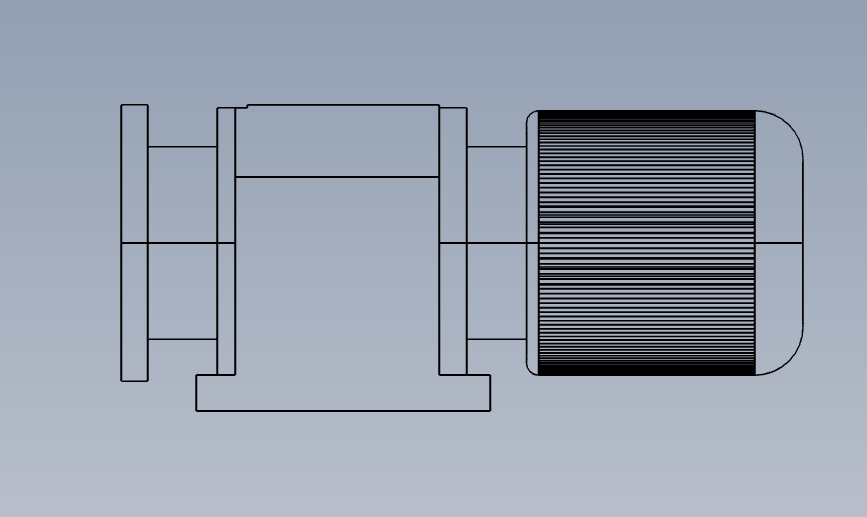

  • 挤出机配套硬齿面减速机73机座结构

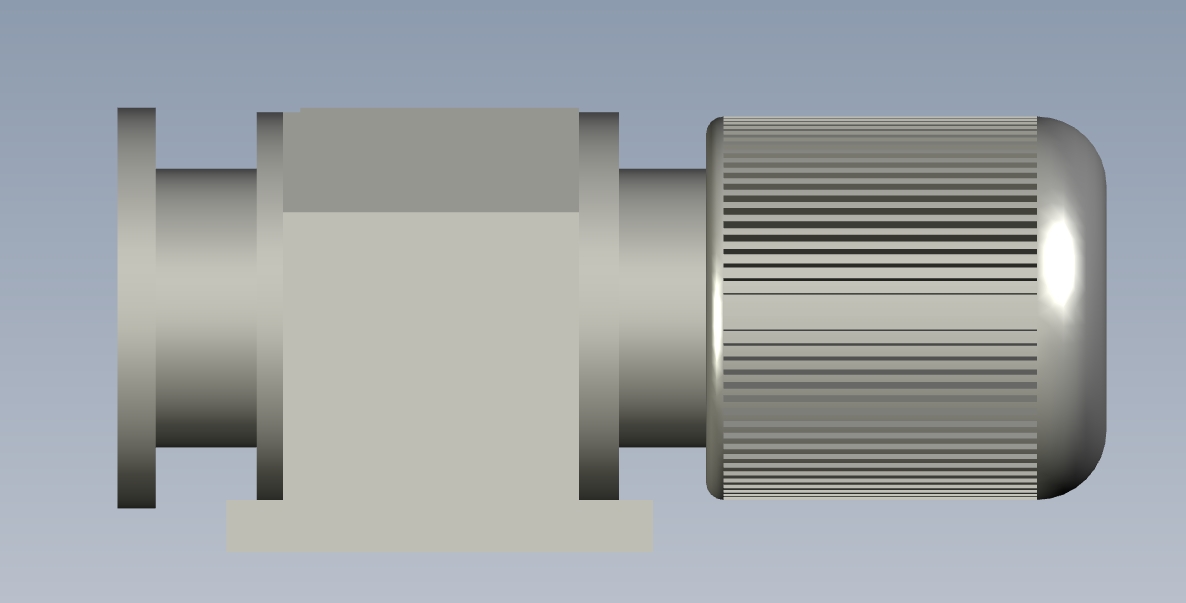

  • 挤出机配套硬齿面减速机73机座结构

  在塑料、橡胶螺杆挤出生产线的传动链路里,减速机机座是承担整机载荷定位、保障传动同轴度的核心承载构件,这款适配挤出机的专用减速机73机座,从结构设计到安装边界的设定,完全围绕挤出工况的轴向载荷特性展开。日常生产中,塑料挤出、橡胶混炼挤出工序的螺杆在推挤物料时,会持续产生沿螺杆轴向的反向推力,普通通用减速机的输出端轴承配置无法长期承受这类持续轴向载荷,很容易出现轴承窜动、齿轮啮合偏磨的问题,这款机座对应的减速机专门在空心输出轴前端配置了大规格推力轴承组,机座的安装端面、轴承位的同轴度公差,都是围绕推力轴承与输出轴的装配基准做的设计,能把螺杆工作时的轴向推力直接通过机座传递到设备安装机架,避免传动齿轮承受额外轴向力,保障齿轮啮合精度稳定。

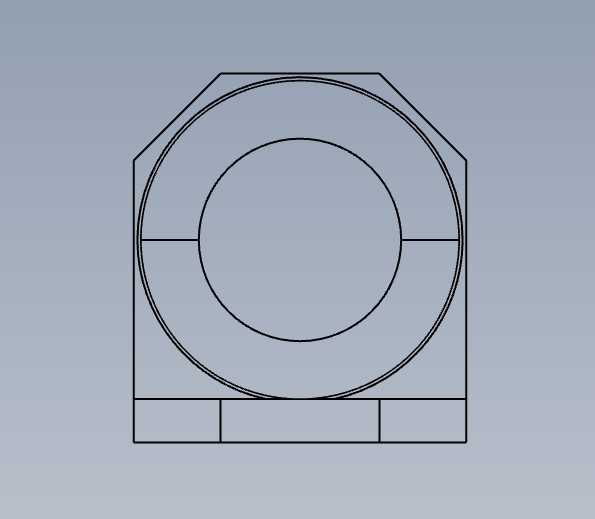

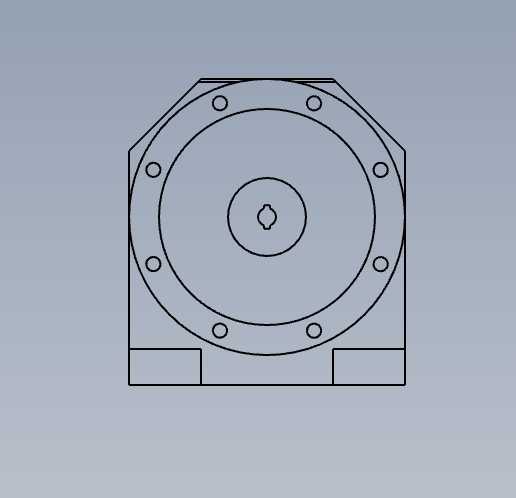

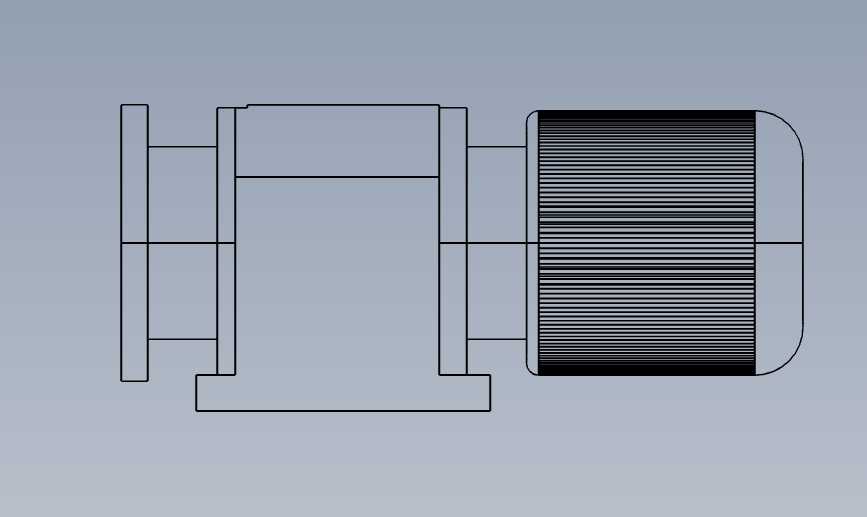

  从结构设计思路来看,机座的外形采用八角形法兰结合底部安装支脚的结构,法兰端面上的安装孔沿圆周均布,对应挤出机料筒的连接法兰孔位,安装时不需要额外做转接法兰,能直接和标准规格的挤出机机筒对接,减少装配累积误差。底部的两个矩形安装支脚做了加厚处理,支脚的安装面经过铣削加工,平面度公差控制在0.02mm以内,安装到设备机架时能保证整机的水平度,避免输出轴和螺杆出现不同心导致的螺杆扫膛问题。机座的内部腔体预留了齿轮、轴承的装配空间,同时兼顾了润滑油的存储与密封结构的安装位置,腔体的壁厚根据有限元载荷分析做了差异化设计,在轴承安装位、法兰连接位做了局部加厚,非承载区域适当减薄,在保证整体刚性的前提下控制整机重量。

  实际选型适配时,这款机座对应的减速机高速轴转速上限为1500r/min,齿轮传动圆周速度不超过20m/s,适配的工作环境温度区间为-40℃到45℃,如果在低于0℃的环境下启动,需要提前把润滑油预热到0℃以上,避免润滑油粘度过大导致齿轮润滑不足出现点蚀问题。齿轮和轴类零件采用高强度合金钢材质,经过渗碳、淬火、磨齿工艺加工,齿轮精度达到GB10095-88 6级,齿面硬度HRC54-62,这类硬齿面齿轮的承载能力比软齿面齿轮高40%以上,能适配挤出机连续24小时满负荷运行的工况需求。

  机座的输出轴采用空心轴设计,螺杆可以直接插入空心轴内通过花键连接,不需要额外做联轴器转接,既缩短了传动链路的轴向尺寸,也能减少联轴器带来的传动间隙,提升螺杆传动的响应速度。轴承和油封等标准件都采用国内优质产品,也可以根据用户需求选配进口密封件与轴承,适配不同工况的密封与寿命要求。整机具备体积小、承载能力高、传动平稳、噪声低、效率高的特点,支持正反两个方向运转,部分高速轴带单向油泵的机型默认输出轴顺时针旋转,选型时需要根据挤出机的螺杆旋向确认转向匹配。从安装边界来看,机座法兰端的连接孔位、输出空心轴的内花键尺寸、底部支脚的安装孔距都和行业通用的73型挤出机减速机安装尺寸完全互换,设备改造替换时不需要改动原有挤出机的机架与料筒连接结构,直接吊装对接即可,能大幅缩短设备改造的停机时间。日常维护时,机座的侧面预留了油位观察孔与换油口,不需要拆解机座就能完成润滑油的检查与更换,降低现场维护的工作量。
