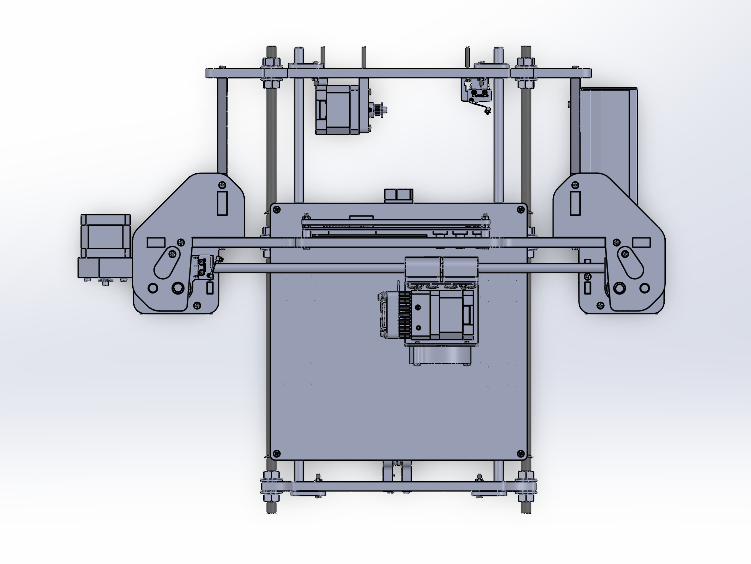

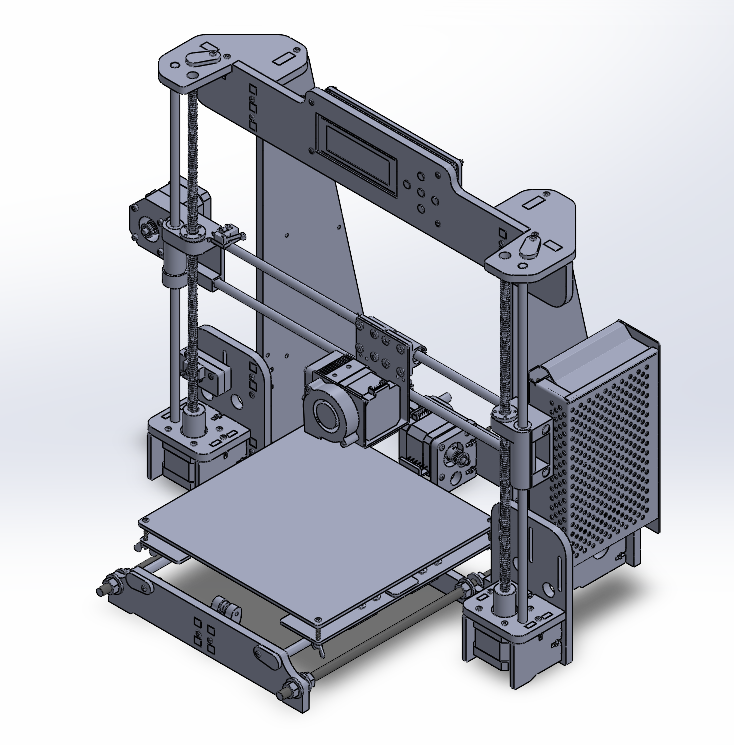

熔融沉积成型桌面级3D打印机结构设计

这套结构方案针对桌面级熔融沉积成型设备开发，核心面向小批量原型打样、创客创意制作、教学实训三类核心应用场景，在结构设计阶段优先平衡了设备刚性、装配便捷性与运动精度三者的关系，没有盲目追求冗余的高配置参数，而是针对桌面设备的实际使用边界做了针对性优化。

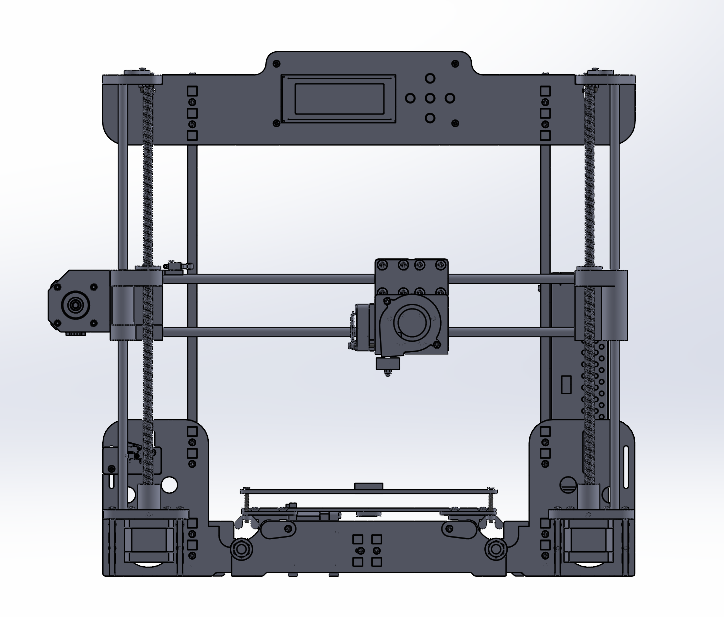

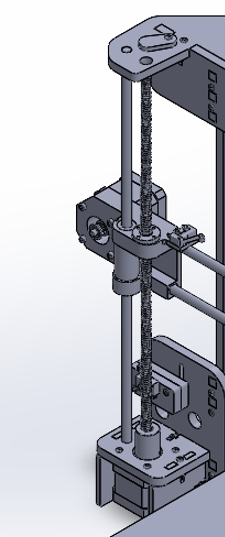

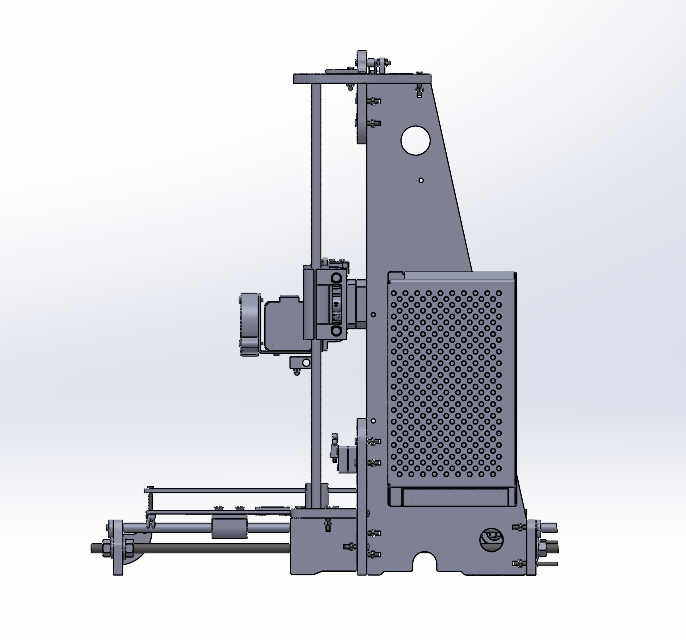

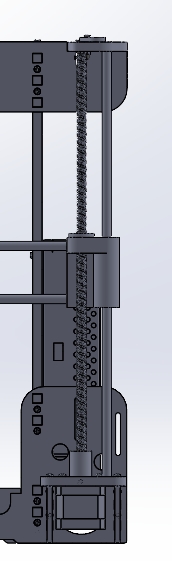

从实际用途来看，该设备可兼容PLA、ABS等常见的热塑性打印耗材，能够完成结构验证件、创意手办、简易工装夹具的直接成型，不需要额外的开模工序，对于产品研发阶段的快速迭代、教学场景下的增材制造原理演示、个人创作者的创意落地都能适配。设备的Z轴传动采用双光轴导向搭配精密丝杠的结构，光轴作为导向元件约束打印平台的径向窜动，丝杠负责传递升降动力，这种布局能有效避免单轴悬臂结构常见的平台晃动问题，在大尺寸模型打印过程中能保持层厚的一致性，减少层纹错位的缺陷。

设计过程中，首先确定了成型腔的有效工作边界，将打印平台的最大行程控制在桌面设备常用的尺寸区间，既满足绝大多数日常打印的尺寸需求，也不会因为行程过大导致设备整体占地超出桌面摆放的合理范围。设备的框架采用标准铝型材拼接的方案，型材的槽道可直接用于安装导轨、限位开关、走线槽等附件，不需要额外设计复杂的安装支架，既降低了加工成本，也方便后期的维护与改装，用户可根据自身需求加装耗材架、防尘罩等扩展配件。

X轴与Y轴的运动组件采用同步带传动的方案，匹配轻量化的挤出头安装座，在保证运动响应速度的同时，控制运动部件的整体重量，减少高速运动时的惯性冲击，避免长时间运行后出现传动松动的问题。挤出头的安装位置预留了标准的安装孔位，可兼容市面上主流的E3D系列热端组件，后期更换不同口径的喷嘴、升级高温热端都不需要对安装结构做二次修改。打印平台采用调平弹簧搭配手动调平螺母的结构，用户可快速完成平台水平度校准，平台表面预留了柔性贴膜的安装空间，打印完成后可直接取下模型，避免硬撬造成平台表面损伤。

安装边界方面，设备整体的外轮廓尺寸适配常规的办公桌摆放深度，底部预留了减震脚垫的安装位置，可抵消设备运行时的轻微振动，避免振动传递到桌面影响打印精度。设备的电控安装区域设置在框架的后侧，预留了主控板、电源、散热风扇的安装位，走线可沿型材槽道布置，不会干涉运动部件的行程，同时也方便后期理线维护。限位开关的安装位置设计了长条形调节孔，可根据实际装配误差微调触发位置，补偿零件加工与装配过程中产生的尺寸公差，降低对零件加工精度的过高要求，提升整套结构的装配良品率。

在细节设计上，Z轴的丝杠下端预留了手轮安装位，在设备断电或者调试阶段，可手动转动手轮调整平台高度，不需要开机驱动电机，方便日常的喷嘴清理、平台调平等操作。设备的顶部预留了耗材架的安装接口，可直接安装顶部悬挂式耗材架，让耗材输送路径更顺畅，减少耗材弯折导致的进料不畅问题。所有运动部件的行程末端都设置了软限位与硬限位双重保护，硬限位通过物理开关触发急停，避免运动超程造成的零件碰撞损坏，软限位可通过固件参数调整，适配不同的改装需求。

整套结构没有采用复杂的一体化铸造或者焊接框架，全部采用标准件与可拆分的机加工件组合，普通的机加工车间即可完成所有非标准零件的加工，装配过程不需要专用的工装夹具，按照装配流程即可快速完成整机组装，适合小批量生产或者个人DIY制作。结构设计阶段也充分考虑了日常维护的便捷性，同步带的张紧机构设置在易操作的位置，不需要拆解大量零件即可完成皮带张紧度调整，导轨的润滑位置也预留了操作空间，日常保养不需要大面积拆解设备。
