露天矿山轮斗挖掘机简易结构设计

在露天煤矿、大型露天金属矿的剥离与开采作业场景中，轮斗挖掘机是承担连续采掘作业的核心设备之一，区别于单斗挖掘机的间断作业模式，这类设备依靠臂架前端的回转斗轮实现连续取料，配合带式输送系统可完成物料的连续转运，大幅提升露天采场的作业效率，尤其适配层状分布、硬度适中的矿层与覆盖层剥离作业，在长走向、大储量的露天矿区应用极为广泛。

从设备实际用途来看，该简易结构模型还原的轮斗挖掘机，主要针对露天采场的表土剥离、矿层采掘作业设计，作业时斗轮持续回转，斗轮周边均匀布置的铲斗随轮体转动依次切入物料层，将剥离的土体或矿石铲取后卸入设备自带的受料输送带，再通过机上转运结构输送至配套的排土或输料系统，整个采掘、转运过程无需频繁停顿调整作业姿态，相比单斗挖掘机的循环作业模式，单位时间内的物料处理量可提升数倍，同时作业过程的冲击载荷更小，设备运行稳定性更优，也能降低配套运输设备的调度频次。

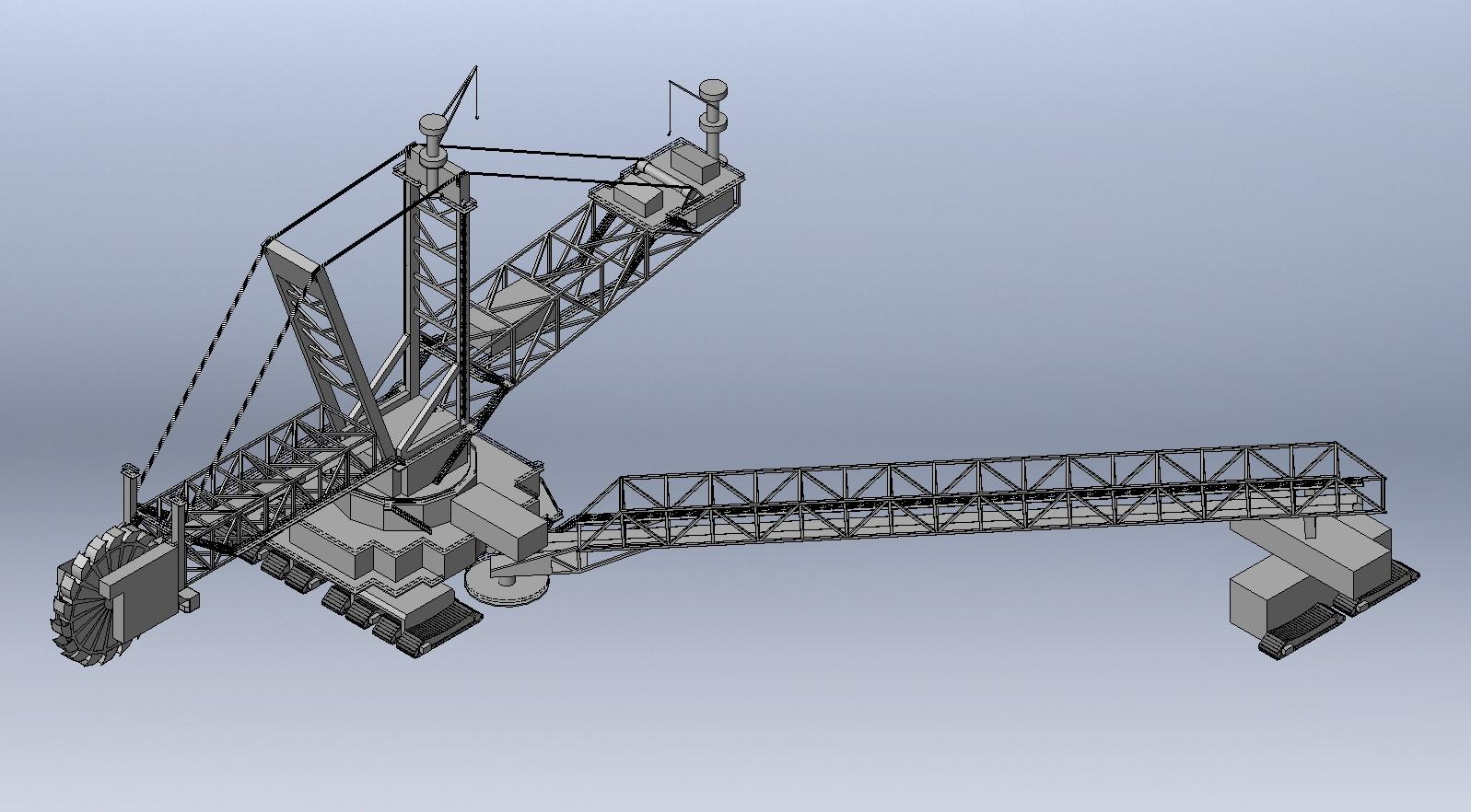

在产品功能特性层面，该模型还原了轮斗挖掘机的核心功能结构：下部采用履带式行走底盘，适配露天采场松软、不平整的作业路面，多组履带板的接地设计可分散设备自重带来的接地比压，避免作业过程中出现沉陷问题；上部回转平台承载着动力单元、臂架支撑结构、物料转运系统，可实现360度回转调整作业方位，无需频繁移动整机即可覆盖较大范围的作业面；臂架采用桁架式结构设计，在保证结构强度的前提下尽可能降低自重，减少臂架自重对回转平台带来的载荷负担，同时桁架结构的风阻更小，在矿区大风环境下的作业稳定性更好；前端的斗轮组件是核心作业部件，模型中还原了斗轮的支撑结构与铲斗布置形式，可直观体现连续取料的作业原理。

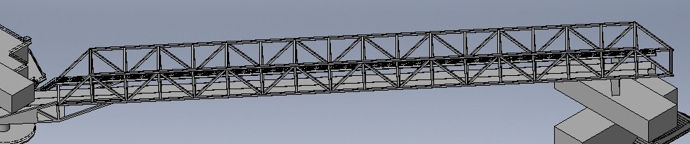

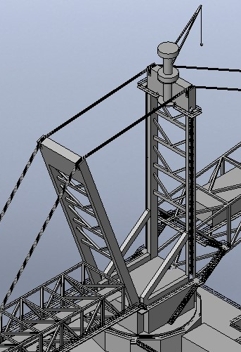

从设计思路来看，该简易模型优先还原设备的核心结构逻辑，省略了部分复杂的管线、辅助部件细节，重点突出各功能模块的装配关系与运动逻辑：行走底盘与回转平台之间采用回转支承连接，保证回转动作的平稳承载；臂架与回转平台之间设置铰接支撑点，可根据作业高度需求调整臂架俯仰角度，适配不同厚度的矿层剥离作业；斗轮驱动单元布置在臂架前端靠近斗轮的位置，缩短动力传递路径，减少传动过程中的功率损耗；物料输送系统沿臂架方向布置，承接斗轮卸下的物料并向机尾方向转运，与后续的输送系统衔接时无需额外增设转接料斗。

关于外形尺寸与安装边界，该类轮斗挖掘机的作业覆盖范围主要由臂架长度与斗轮直径决定，常规中型轮斗挖掘机的整机长度在数十米级别，作业时臂架俯仰角度调整范围通常在负几度到正二十余度之间，斗轮的最大挖掘高度可覆盖十余米的作业层高，挖掘深度可覆盖地表以下数米的矿层；安装布置时需要预留足够的回转作业半径，保证臂架在任意回转角度下都不会与周边的配套设备、采场边坡发生干涉，履带底盘的接地长度与宽度需要匹配采场的地面承载力，若作业区域地面承载力不足，还需要提前对地面进行压实处理，避免设备倾斜影响作业精度与结构安全。

在实际结构设计过程中，这类设备的载荷计算需要重点考虑斗轮取料时的冲击载荷、臂架自重带来的弯曲载荷、回转过程中的惯性载荷，以及大风环境下的风载荷，桁架臂架的杆件布置需要通过力学仿真优化，保证各杆件受力均匀，避免局部应力集中导致结构失效；回转支承的选型需要匹配整机上部结构的总重量与作业过程中的倾覆力矩，保证回转动作平稳无卡滞；行走系统的履带板需要采用耐磨材质制作，适配矿区多碎石、多粉尘的恶劣作业环境，降低行走部件的磨损速率。
