仿生扑翼飞行机构三维结构设计

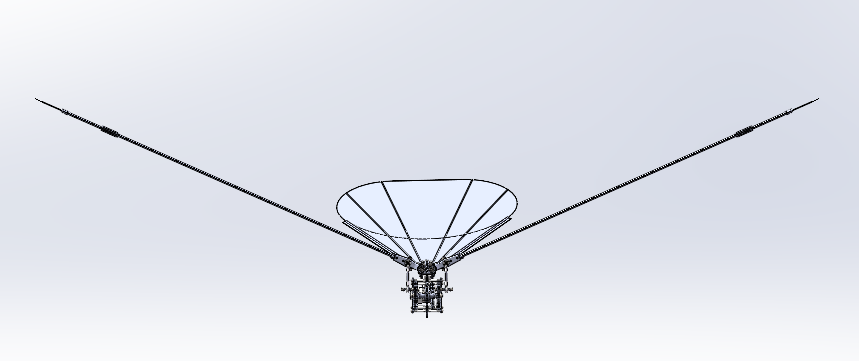

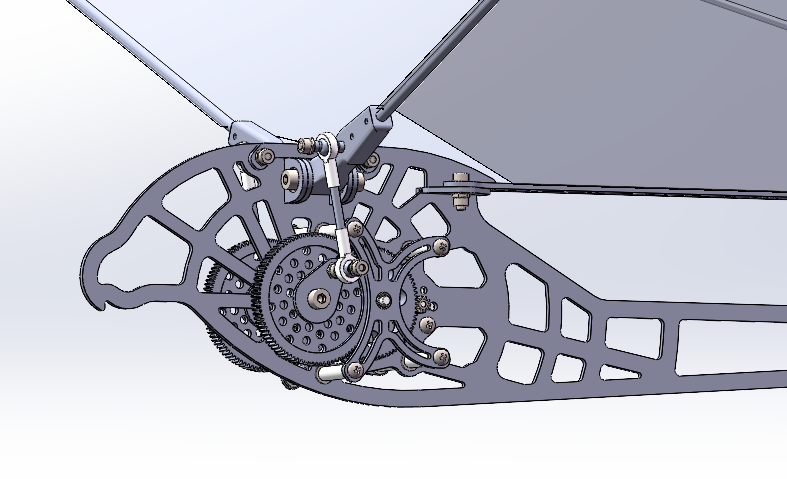

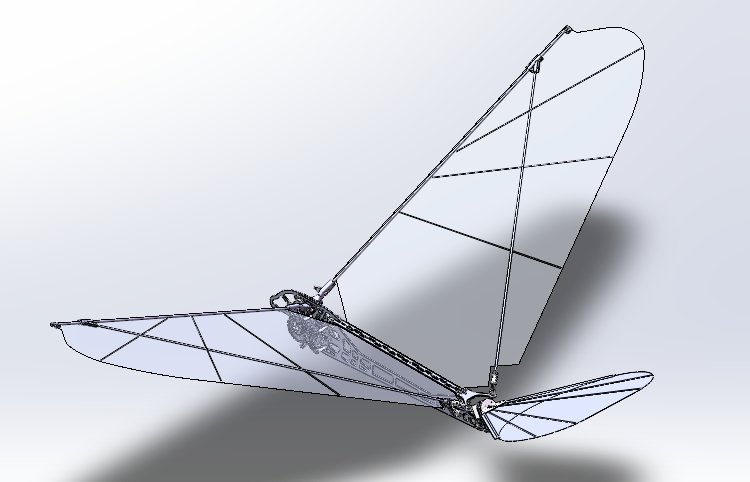

　　这款仿生扑翼飞行机构的设计，核心围绕模仿鸟类与昆虫的扑动飞行逻辑展开，区别于固定翼、旋翼类飞行器的升力产生逻辑，整套机构通过机翼的周期性上下扑动同时生成升力与推进力，适配微型低空飞行器的研发验证场景，可用于微空域侦察、环境采样、狭小空间探测等领域的原理样机搭建。从结构布局来看，整套机构以中部的动力传动组件为核心安装基准，两侧对称布置细长翼梁，翼面采用辐条支撑的半透明柔性蒙皮结构，翼展方向的长度远大于机身纵向尺寸，安装时需预留两侧翼面全幅扑动的运动空间，避免翼尖在上下摆动行程中与周边结构产生干涉，机身下部预留了动力模块、控制板与载荷的安装位，整体重心落在传动组件的中心轴线上，保证扑动过程中整机的力矩平衡。设计过程中优先考虑了扑动行程的力矩传递效率，传动组件采用多连杆耦合结构，将动力输出轴的旋转运动转化为两侧翼梁的同步上下扑动，同时在翼根处设置了角度自适应结构，让翼面在扑动过程中可根据气流阻力自动调整迎角，降低下扑阶段的空气阻力，提升上扑阶段的升力转化效率，区别于刚性翼面的生硬扑动，这种带角度补偿的翼根结构能更好贴合生物飞行的翼面运动规律，减少非必要的能量损耗。

　　从实际应用的适配性来看，这类扑翼机构的噪音远低于同量级的旋翼飞行器，翼面扑动的气流扰动更小，适合在对隐蔽性要求较高的低空侦察场景使用，也可搭载微型气体传感器用于密闭空间、灾害现场的环境参数采集，安装时需注意翼梁的动平衡校准，两侧翼梁的重量差需控制在极小范围内，避免高速扑动时产生整机振动，影响飞行稳定性。翼面的辐条支撑结构采用轻量化设计，在保证翼面形状刚度的前提下尽可能降低翼面自重，蒙皮选用低风阻的柔性材质，可在扑动过程中产生自适应形变，进一步优化升阻比，传动组件的各铰接点均预留了润滑间隙，适配长时间连续扑动的工况需求，减少运动副的磨损。

　　整套机构的外形尺寸围绕微型飞行器的载荷上限设计，中部机身的径向尺寸可容纳常规微型动力电机与控制电路板，两侧翼梁的长度经过气动仿真优化，在保证足够升力面积的前提下控制翼展总长度，避免整机尺寸过大影响狭小空间的通过性，安装边界上需注意动力模块的输出轴与传动输入轴的同轴度，同轴度偏差过大会直接导致传动卡滞、扑动行程不对称等问题，翼根与传动摇臂的连接采用快拆结构，方便后续更换不同刚度的翼梁或不同面积的翼面，适配不同载荷重量下的飞行需求。

　　不同于常规航空飞行器的设计逻辑，扑翼机构的升力与推进力全部来自翼面的周期性运动，因此在结构设计时对运动部件的重量控制要求极高，所有非承力部位均做了镂空减重处理，在保证结构强度的前提下尽可能降低运动惯量，减少动力输出的无用损耗，翼尖部位做了流线型收窄处理，降低翼尖涡流带来的升力损失，整套机构的运动行程经过反复校核，上下扑动的角度范围匹配生物飞行的最优扑动角区间，避免过大的扑动角度导致翼面失速，也避免过小的扑动角度无法产生足够的升力与推力。
