工业用中型集成式液压动力供油装置

在各类工业液压驱动场景中，这类中型集成液压泵站是整套液压系统的动力核心，区别于大型分散式液压站与微型便携动力单元，它的定位是覆盖中等流量、中等压力需求的通用液压动力供给，常见于机床工装夹紧回路、中小型工程机械辅助动作驱动、自动化生产线的液压执行机构供能、仓储设备的举升动作驱动等场景，能够为液压缸、液压马达等终端执行元件提供稳定压力与可控流量的压力油输出，实现直线往复、旋转等不同形式的动力输出。

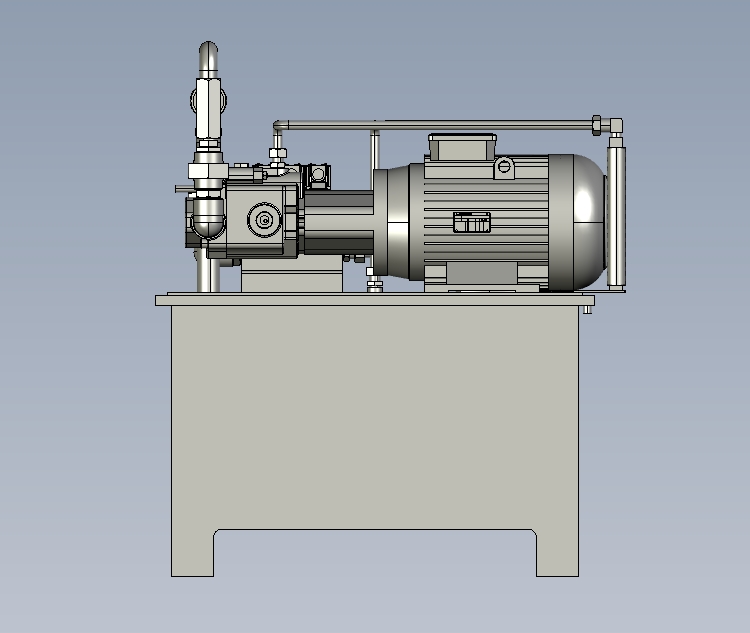

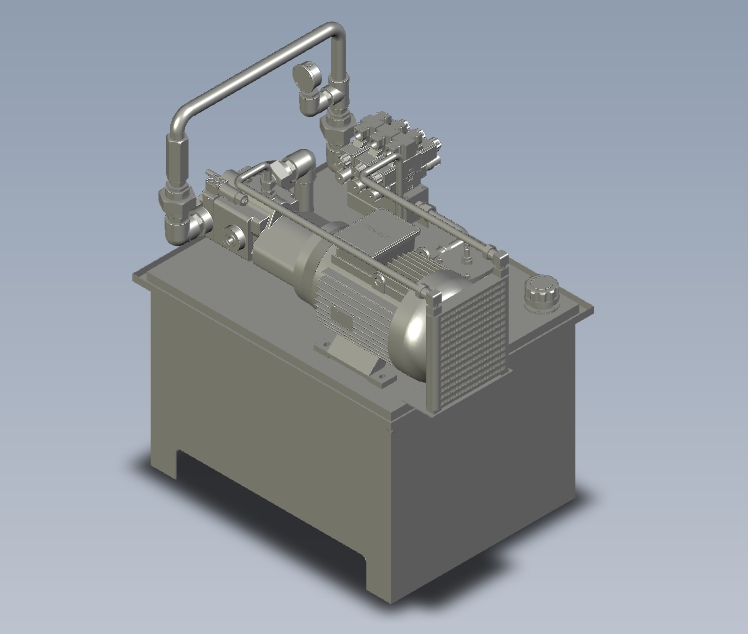

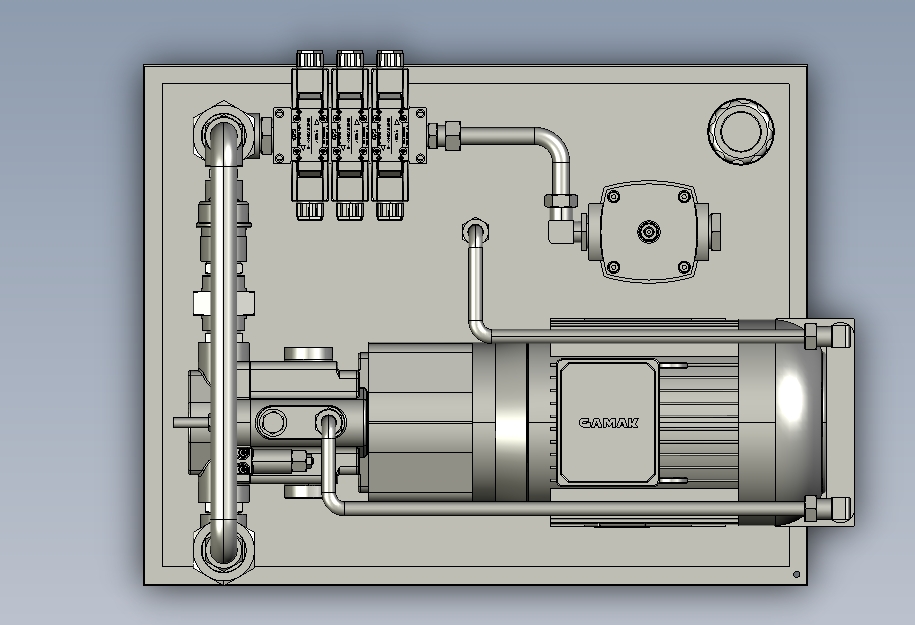

从结构设计思路来看，该泵站采用卧式集成布局，将驱动电机、液压泵组、控制阀组、油箱底座做同轴卧式集成，油箱直接作为整套设备的安装基座，底部预留支脚安装位，无需额外搭建安装机架，可直接通过膨胀螺栓固定在混凝土地面或者设备钢构平台上，这种布局的优势在于重心低，运行过程中电机与泵组的振动能够直接通过厚重的油箱箱体传导至安装基础，相比立式布局的泵站大幅降低运行共振风险，同时卧式排布的管路走向更短，沿泵组出口到阀组的管路沿油箱顶面排布，减少了不必要的弯头与管路长度，有效降低沿程压力损失，也减少了管路泄漏点的数量。

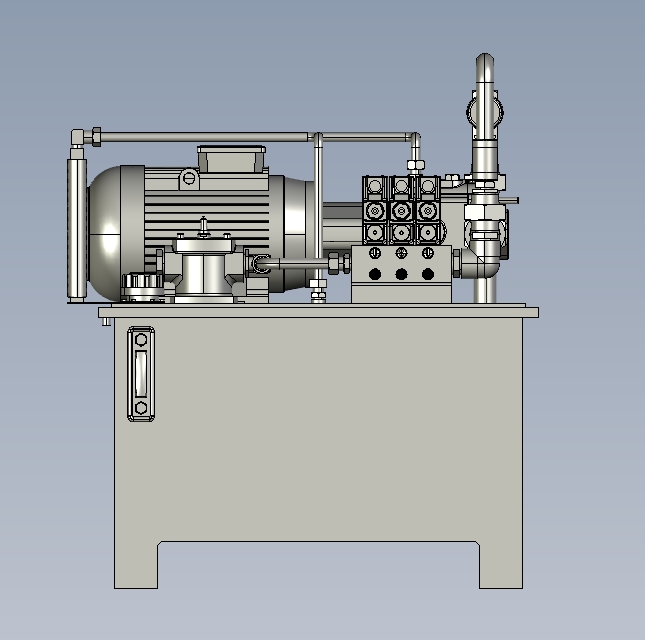

设备的核心功能特性围绕稳定供能展开，泵组与电机通过钟形罩连接实现同轴传动，钟形罩内部的联轴器做了动平衡校正，避免高速运转时的偏摆磨损，泵组的吸油口直接浸入油箱液面以下合适深度，吸油管路配置了足够通径的吸油过滤器，避免油箱内的杂质进入泵体造成磨损，回油管路同样设置回油过滤装置，保证油液清洁度维持在液压元件允许的范围内。油箱侧面预留了液位液温计安装位、注油口、放油口，日常维护时可以直接观察液位高度与油液温度，无需打开油箱盖即可完成油液状态检查，放油口设置在油箱底部最低位置，换油时可以完全排空箱内旧油，避免残留杂质沉积。阀组集成在泵组出口侧，预留了压力油输出口与回油口，可根据实际使用需求外接不同的执行元件，同时阀组上集成了溢流阀做系统过载保护，当系统压力超过设定阈值时，溢流阀开启将多余油液泄回油箱，避免超压损坏管路与元件。

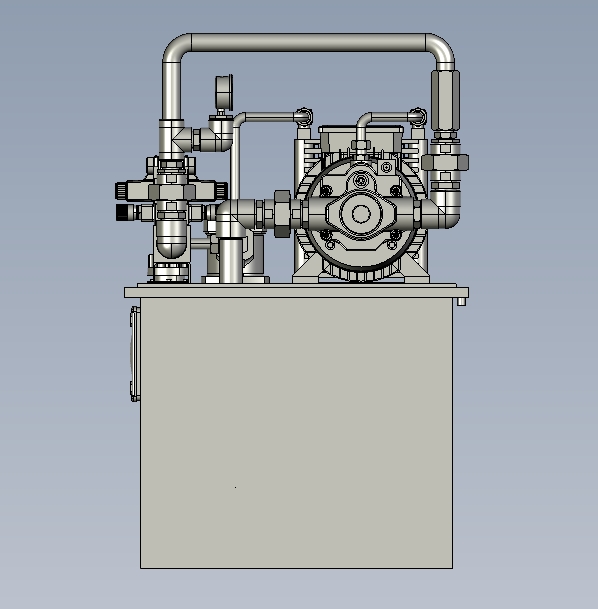

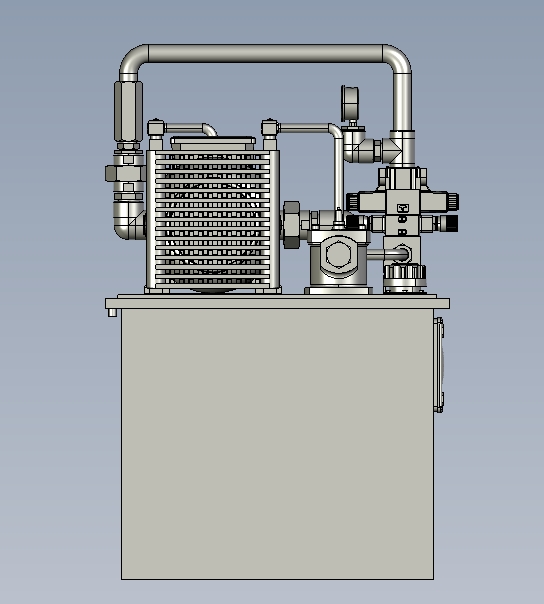

从安装边界与外形尺寸来看，整套设备的宽度方向以电机外径与油箱宽度为最大边界，长度方向覆盖电机尾端到泵头前端阀组的总长度，高度方向从底部安装支脚底面到顶部管路最高点，安装时需要在设备四周预留至少三百毫米的维护空间，尤其是电机风扇侧、阀组操作侧、放油口位置，要预留足够的操作空间方便日常检修、滤芯更换、油液加注排放等操作。安装基础需要保证平面度，避免安装时设备底座产生形变导致电机与泵组的同轴度偏差，长期运行造成联轴器、轴承的异常磨损。油箱的容积设计匹配泵组的额定流量，保证系统运行时油液有足够的散热与沉淀杂质的空间，避免连续运行时油液温升过快，在常规室温环境下连续额定工况运行时，油液温度能够稳定在液压元件允许的工作区间内，无需额外配置外置冷却装置即可满足大部分常规工况的使用需求，如果用于长时间连续高压运行的场景，也可以在油箱侧面预留的冷却器接口加装风冷或者水冷装置，拓展设备的工况适应能力。

在实际选型适配时，这类中型泵站的输出压力、流量参数可以根据终端执行元件的总需求做匹配调整，电机功率、泵的排量、阀组的通径都可以根据实际负载做对应调整，集成式的结构也减少了现场安装管路的工作量，设备出厂前已经完成泵组与电机的同轴度校正、阀组的压力初步调试，现场安装时只需要固定设备、连接外接执行元件的管路、加注符合标号的液压油即可完成调试投入使用，相比现场散件组装的液压站，大幅降低了现场安装调试的技术门槛，也减少了现场组装可能出现的管路接错、密封不严、同轴度偏差等问题。整套设备的外露管路都做了固定处理，避免运行过程中管路振动产生的磨损与接头松动，所有外露金属表面都做了防锈涂装处理，能够适应一般工业车间的环境使用，避免长期使用过程中的锈蚀问题。
