高精度工业级红外手持检测设备结构

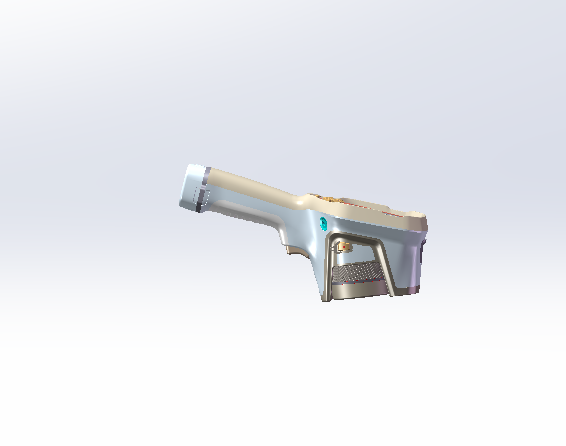

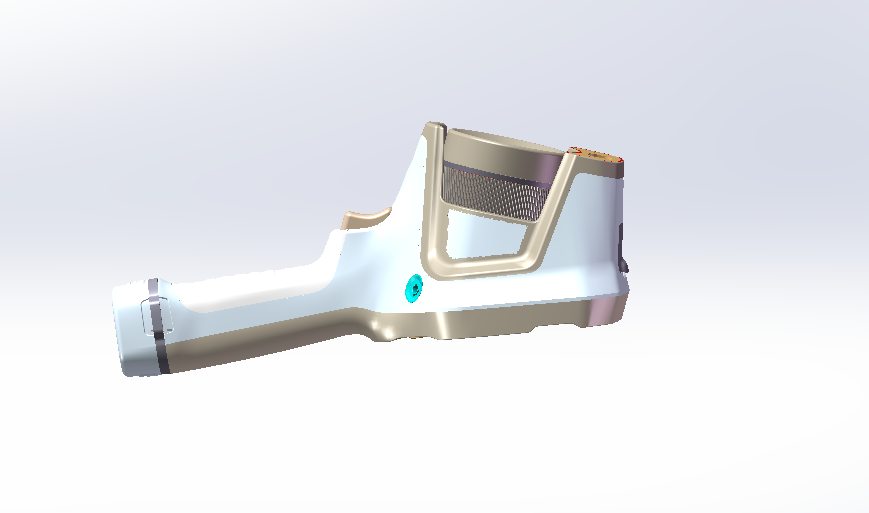

这款红外手持检测终端的结构设计，首先围绕多场景手持作业的人机工程需求展开，机身握持区域做了弧度收窄处理，整体重心落在掌心贴合位置，单手握持持续作业2小时也不会产生明显的腕部负荷，外壳边缘全部做了R3以上的圆角过渡，避免现场作业剐蹭防护服或者划伤操作人员皮肤。设备前端的红外探测窗口做了内凹1.2mm的防护设计，窗口外围加装了高硬度耐磨挡圈，能够在工业现场巡检时抵御意外飞溅的金属碎屑、粉尘对探测镜片的直接冲击，挡圈采用快拆结构，无需专用工具即可拆卸清洁，适配冶金、消防现场多粉尘、多杂物的作业环境。

从功能布局来看，机身顶部预留了可调节的挂绳安装位，支持腕带、肩带两种挂载方式，适配高空巡检、长时间户外徒步探测的携带需求；机身侧面的功能按键全部做了凸起盲操标识，操作人员佩戴厚款劳保手套也能准确识别按键位置完成操作，按键触发压力设置在15N，避免误触的同时保证戴手套操作的反馈清晰度。设备底部设置了Type-C接口与防护塞，防护塞闭合状态下可达到IP67级防护能力，能够承受2米高度自由跌落至水泥地面的冲击，也可在-40℃到70℃的宽温环境下稳定工作，适配北方冬季户外巡检、冶金车间高温区域近距离测温的极端使用场景。

探测性能层面，这款设备搭载的非制冷型氧化钒探测器，可实现0.03℃的热灵敏度，能够精准捕捉微小的温度差，测温范围覆盖-20℃至1200℃，部分扩展场景下可支持最高2000℃的温度检测，测温误差控制在±2℃或±2%取较大值，完全满足工业设备故障排查、消防火源定位、电力线路热点检测的精度要求。设备内置的智能对焦系统，融合图像与激光自动对焦技术，可实现0.25米至无穷远的连续对焦，配合多波段动态成像功能，可将可见光图像与红外图像叠加显示，大幅提升目标识别的清晰度，即使在烟雾、弱光环境下也能快速定位异常温度点。

无线传输模块内置在机身握持段的内部空腔，采用隔离式结构设计，避免金属外壳对Wi-Fi、蓝牙信号的屏蔽，可支持实时热像图传输至云端平台，现场检测人员可通过手机端APP对检测结果添加注释、同步分享，团队协作处理故障的效率可提升50%以上。机身正面的触控显示屏采用高亮度设计，阳光直射下也能清晰显示热成像画面与温度数据，屏幕表面覆盖防刮钢化玻璃，适配户外强光环境下的读数需求。

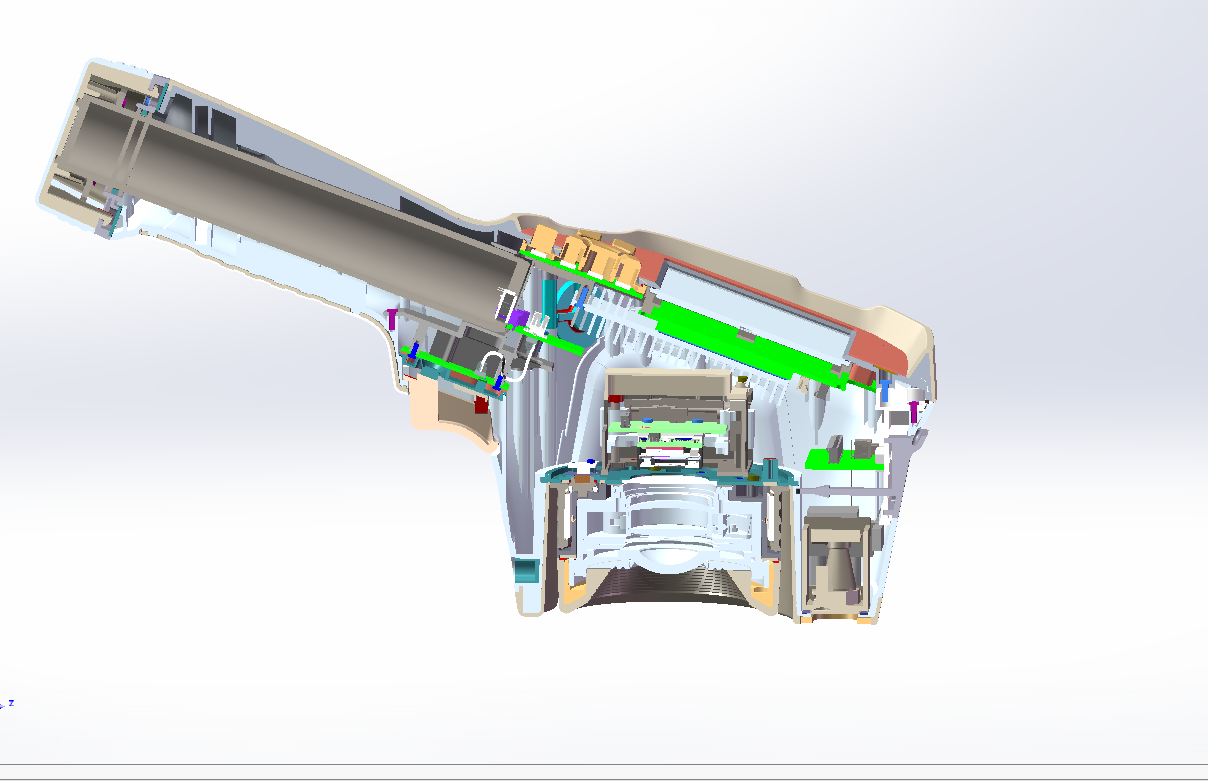

结构设计上，设备内部的电路板、探测器模组全部采用减震胶垫固定，可承受2米跌落的冲击不会出现模组偏移、接线松脱的问题；电池仓设置在手柄底部，采用卡扣式快拆结构，更换电池无需工具，单块电池可支持4小时连续检测作业，满足一个工班的现场巡检需求。设备整体的装配间隙控制在0.1mm以内，外壳接缝处全部加装防水密封胶条，可有效阻挡粉尘、水汽侵入设备内部，适配矿山、化工车间等恶劣作业环境的使用要求。

在实际应用场景中，这款设备可覆盖工业设备巡检、电气线路热点排查、消防救援火源定位、医疗体温筛查、户外探险搜救等多个领域，针对不同场景的使用需求，设备内置了5种图像模式与7种伪彩色板，操作人员可根据现场环境快速切换显示模式，提升异常点识别效率。部分型号还集成了VOCs气体检测功能，可识别甲烷、乙烷等数十种挥发性有机物，适配化工园区泄漏排查的作业需求。
