工业级压力分离设备结构设计方案

　　在化工溶剂精制工段，这类压力分离设备常布置在反应釜出料端与成品储罐之间的管路上，用来拦截反应过程中析出的催化剂颗粒与未完全反应的固相残渣，避免杂质进入后续精馏工序造成塔板堵塞；食品加工领域的植物油脂提取生产线中，它承担着毛油脱胶、脱皂环节的两相分离任务，依靠压力差推动油脂穿过过滤介质，将密度更大的皂脚与胶质截留在分离腔侧，相比传统重力沉降设备，处理效率能提升4倍以上，且分离后的油相残皂量可稳定控制在0.1%以内，满足一级食用油的杂质限值要求；环保行业的污泥深度处理场景下，该设备可将含水率97%左右的剩余污泥加压脱水至含水率60%以下，大幅缩减污泥体积，降低后续危废处置的运输与填埋成本；制药行业的原料药结晶工序中，它能实现晶体与母液的快速分离，配合密闭腔体结构可避免原料药与外界空气接触造成的污染，满足GMP生产的洁净度要求。

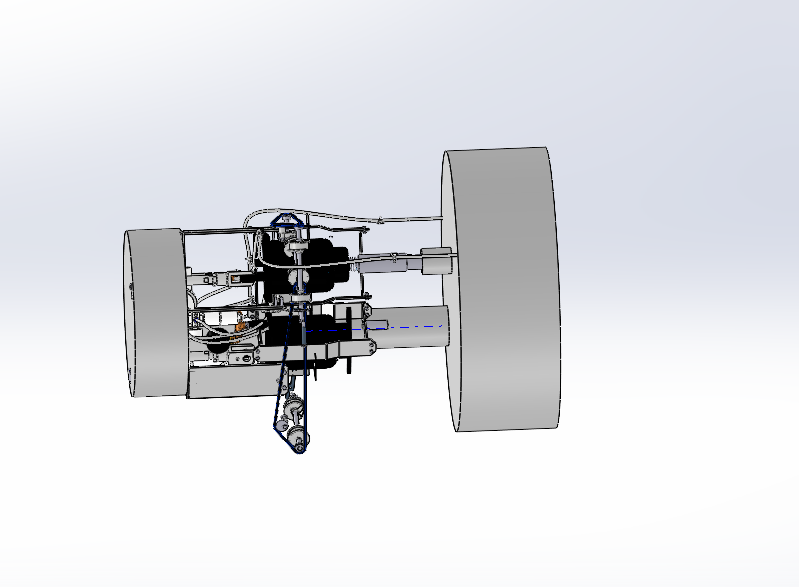

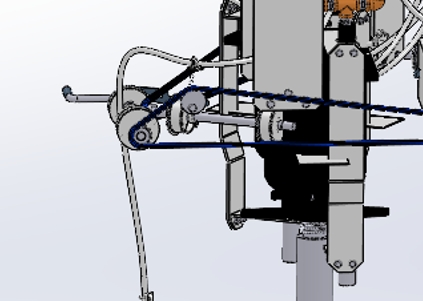

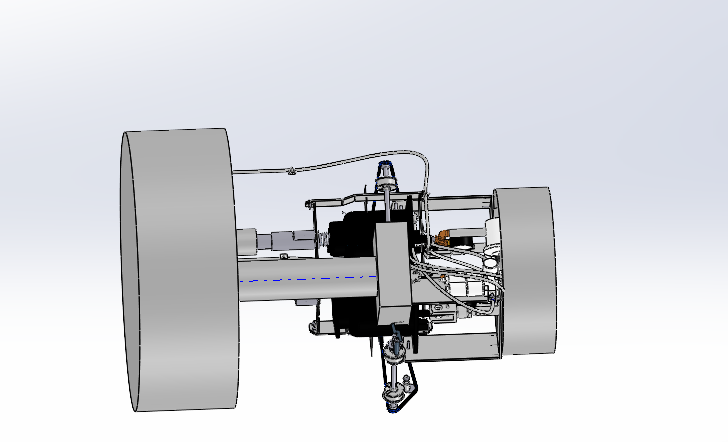

　　从结构设计逻辑来看，这款压力分离设备采用了模块化的腔体拼接思路，核心承压筒体选用标准椭圆形封头，相比平盖结构能降低30%左右的局部应力集中，筒体壁厚根据1.6MPa的设计工作压力计算取值，法兰连接面采用凹凸面密封结构，搭配耐溶剂腐蚀的丁腈橡胶垫片，可在-10℃到120℃的工作温度区间内实现无泄漏运行。设备的进料口设置在筒体侧上方，采用切向进料结构，物料进入腔体后可先形成旋流，依靠离心力提前完成大颗粒固相的预分离，减轻后续过滤元件的负载；过滤元件采用多层烧结金属网作为过滤介质，过滤精度覆盖5μm到200μm区间，可根据不同物料的分离需求快速更换，过滤元件的固定方式采用快开压环结构，无需专用工具即可完成拆卸，方便日常运维时的滤芯更换与腔体清洗。设备的出料端分为两路，一路为清液出口，设置在筒体顶部中心位置，另一路为浓相/固相出口，设置在筒体底部锥段的最低点，锥段角度设计为60°，可避免分离后的固相物料在锥壁堆积搭桥，保证排渣顺畅。传动部分的带轮结构采用张紧度可调节的安装座设计，皮带选用窄V带，相比普通平带传动效率更高、运转噪音更低，带轮外侧设置有可拆卸的安全防护罩，避免运维人员误触转动部件造成安全事故。

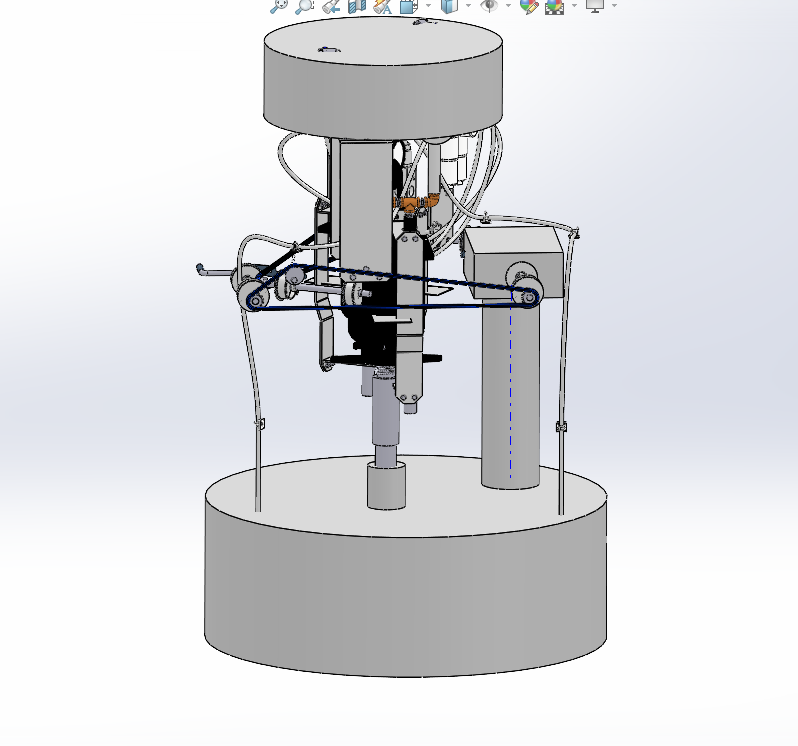

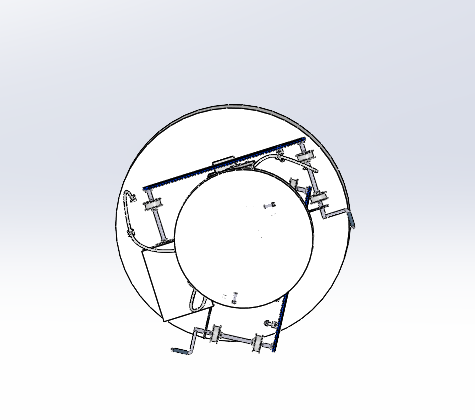

　　从安装边界来看，设备整体采用立式安装布局，底部设置三个可调式支撑脚，可适应安装地面10mm以内的高度差，支撑脚的地脚螺栓孔采用长圆孔设计，允许安装时存在±15mm的位置调整余量，降低现场安装的对位难度；设备的外接管路接口全部采用标准HG/T20592法兰，公称通径与压力等级和常规工业管路匹配，无需额外制作转换接头即可完成现场配管；设备的整体外形尺寸控制在长1200mm、宽800mm、高2100mm范围内，安装时只需预留侧面600mm的操作维护空间、顶部800mm的滤芯吊装空间即可，可适配大多数中小型生产车间的设备布置间距要求。

　　在功能设计上，这款设备兼顾了压力过滤与离心分离的双重优势，进料初期依靠旋流产生的离心力完成大颗粒预分离，随着过滤时间增加，过滤介质表面形成滤饼层后，依靠进料泵提供的压力差完成精细分离，当滤饼层厚度达到设定值导致进出口压差超过0.3MPa时，可通过底部的反吹接口通入压缩空气，完成滤饼的吹扫脱落与排渣，整个排渣过程无需拆开设备腔体，可实现连续化生产作业。针对不同物料的特性，设备的过流部件可选用304不锈钢、316L不锈钢或者衬四氟材质，分别适配常规水性物料、腐蚀性化工物料以及强酸碱溶剂的分离需求，密封件也可根据物料特性更换为氟橡胶、乙丙橡胶等不同材质，避免物料与密封件发生溶胀反应造成密封失效。
