高精度数控机床用五轴转台结构设计

在精密数控加工领域，五轴联动加工设备的核心性能很大程度上取决于转台部件的精度与刚性，这套五轴转台机构正是为中小型精密五轴加工中心配套设计的核心功能部件，可覆盖航空航天薄壁结构件、精密模具型腔、医疗植入物等复杂曲面零件的多轴联动加工场景，解决传统三轴加工需要多次装夹带来的定位误差、加工效率低下的问题。从实际加工场景来看，该转台可直接安装在立式加工中心的工作台面上，作为附加回转轴拓展设备的加工维度，也可集成到专用五轴机床的床身结构中作为标配轴系使用，适配铣削、钻孔、攻丝、磨削等多种加工工况，在加工带空间斜孔、复杂曲面轮廓、多方位安装位的零件时，可通过两个回转轴的联动配合，让刀具始终保持最佳切削角度，大幅减少刀具长度补偿带来的精度损失，同时避免刀具与工件、夹具之间的干涉问题。

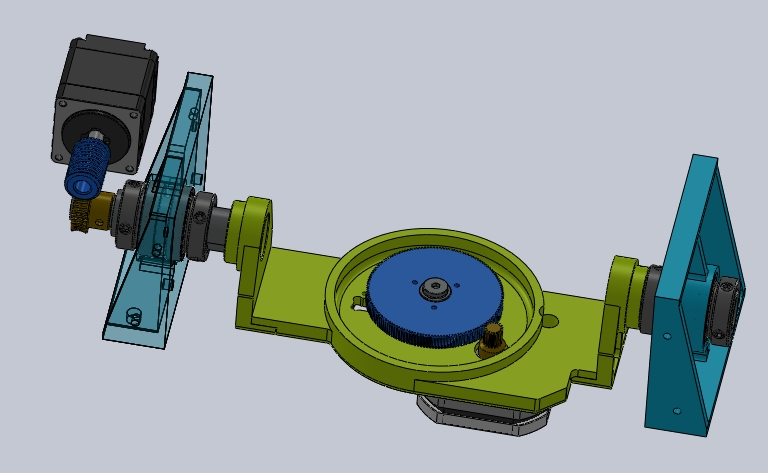

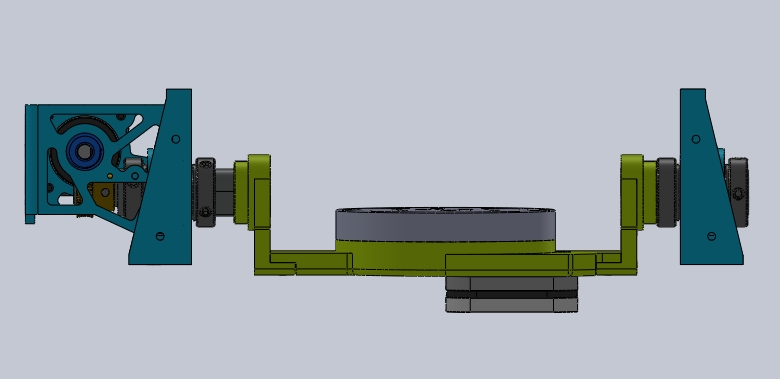

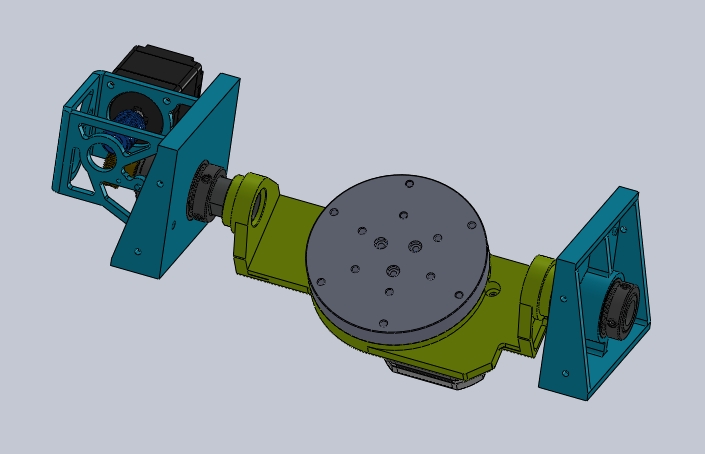

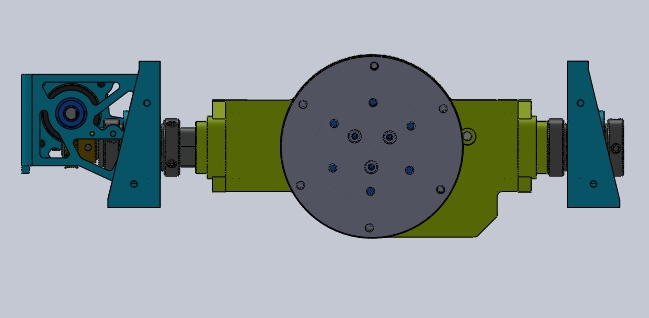

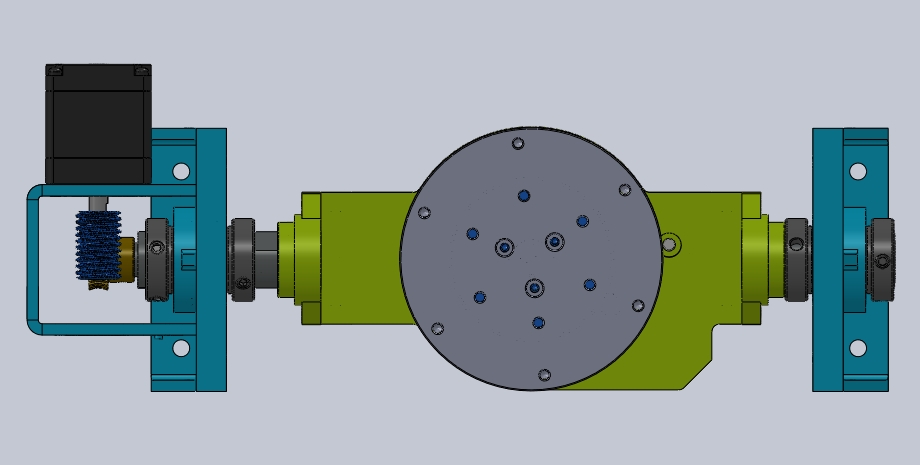

从结构功能划分来看，整套机构分为摆动部件与回转部件两大模块，摆动部件承担绕水平轴的俯仰摆动功能，包含两侧支撑机架、中间摆动座以及对应的驱动传动组件，摆动座通过精密转动副连接在两侧机架之间，驱动组件布置在机架与摆动座的连接侧，采用直驱或减速传动的结构形式，保证摆动过程的传动刚性与位置精度，可实现-120°到+120°范围内的角度摆动，满足绝大多数复杂零件的加工角度需求。回转部件承担绕自身轴线的连续回转功能，包含回转隔套、转盘、转轴、力矩电机等核心零件，回转隔套嵌套安装在摆动座的中心安装位，转盘通过精密连接结构固定在回转隔套的端面，用于装夹工件或配套工装卡盘，力矩电机直接集成在转轴与回转隔套之间，取消了传统的齿轮、蜗轮蜗杆等中间传动环节，从根源上消除了传动间隙带来的反向误差，可实现任意角度的高精度分度与连续回转进给。

设计过程中重点考虑了刚性与精度的平衡，两侧支撑机架采用箱型结构设计，安装底面预留了标准的T型槽安装位与定位销孔，可直接与机床工作台或床身进行定位连接，安装边界尺寸适配主流中小型加工中心的工作台行程，不会超出设备的加工空间范围。摆动座采用整体式铸钢材质，经过时效处理消除内应力，避免长期使用过程中出现结构变形，中心安装孔与两侧回转轴的同轴度控制在0.005mm以内，保证摆动过程中不会出现卡滞或精度漂移。回转部件的转盘端面加工有标准的螺孔与定位止口，可直接适配通用的三爪卡盘、四爪卡盘以及专用定制工装，端面跳动控制在0.003mm以内，保证工件装夹后的初始定位精度。

在实际选型适配过程中，需要注意该转台的安装底面平面度要求不低于0.01mm/1000mm，与机床连接时需要使用高强度内六角螺栓配合定位销进行固定，避免重切削过程中出现位移。转台的摆动轴与回转轴均配备了高精度角度编码器作为位置反馈元件，可实现全闭环位置控制，分度精度可达±5″，重复定位精度可达±2″，满足精密加工的精度要求。同时结构内部集成了密封与润滑通道，可有效阻挡加工过程中的切削液、切屑进入传动部件内部，润滑通道可定期对转动副进行润滑维护，延长部件的使用寿命。整套结构的重量分布经过优化，重心落在摆动轴的轴线附近，可降低摆动驱动的负载，提升动态响应性能，在高速联动加工过程中不会出现明显的振动，保证加工表面的光洁度与尺寸精度。
