红外热像仪用机芯镜头结构设计

在工业测温、安防夜视、户外搜救、电力巡检这类需要非接触式温度感知与热场成像的场景里，红外机芯镜头是整套热成像采集链路的前端核心，直接决定了最终成像的清晰度、探测距离与测温精度，没有适配性良好的镜头结构，后端探测器的性能再高也无法发挥作用。这类镜头的核心作用是收集目标物体向外辐射的长波红外信号，经过内部透镜组的折射汇聚，将均匀的红外辐射面精准投射到红外探测器的焦平面阵列上，把不可见的红外辐射分布转化为可被电路识别的信号阵列，最终输出可视化的热分布图像。

从功能特性来看，这类镜头的光学参数匹配完全围绕红外探测的实际需求设计，常规标准款焦距控制在35mm以内，适配640×480分辨率探测器时视场角可达17.7°×13.3°，能够覆盖较大的观测范围，适合近距离的工业设备测温、室内安防监控这类需要宽视野的场景；长焦距款焦距多在50mm以上，部分75mm焦距的型号可实现6700米外的车辆目标识别，适合边境安防、森林防火、远距离电力线路巡检这类长距离观测需求。光圈F值普遍设置为1.0，大光圈设计能够保证足够的红外辐射通光量，提升低辐射温差场景下的成像信噪比，避免弱信号下的画面噪点过多问题，分辨率参数则完全匹配配套机芯的探测器像素规格，常见适配384×288、640×480两类主流探测器，避免光学分辨率不足导致的成像模糊。

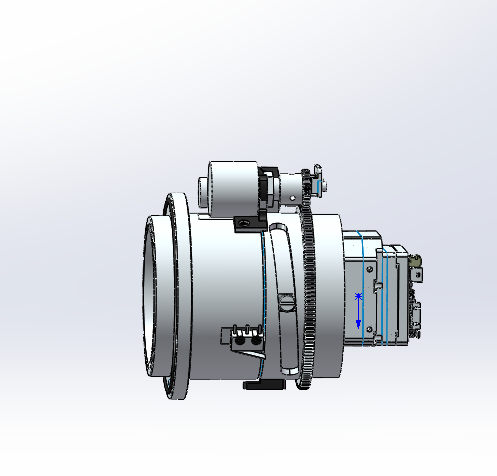

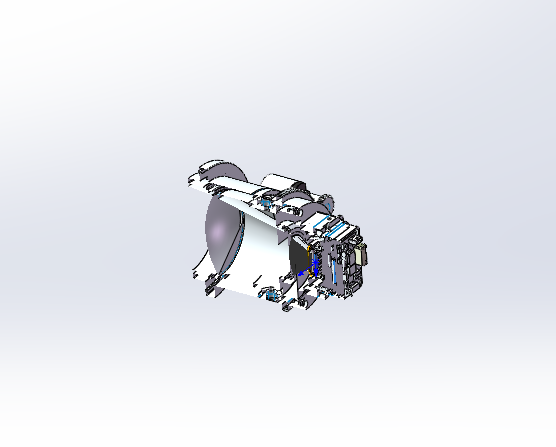

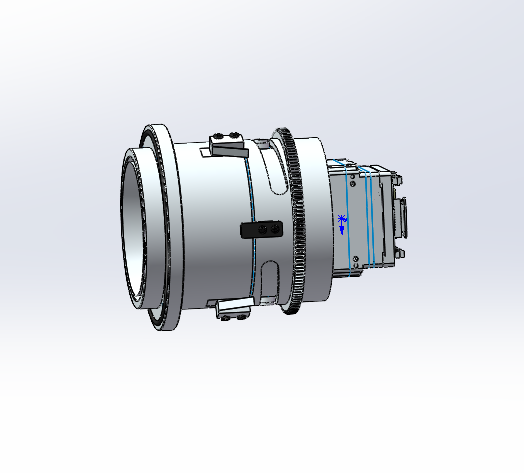

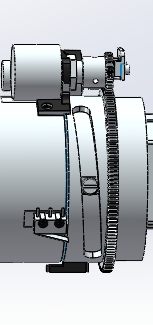

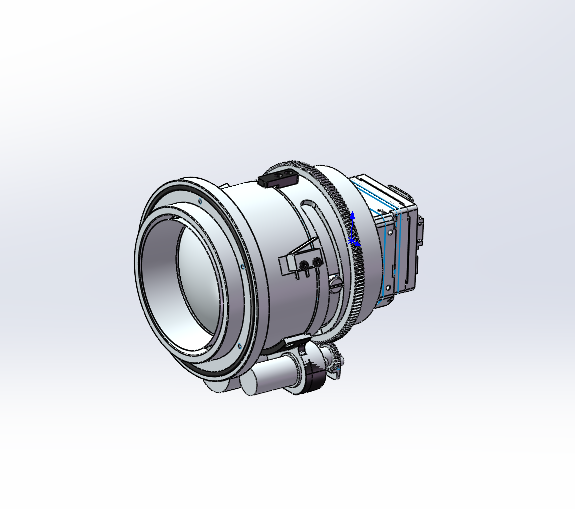

结构设计层面，整个镜头组件采用镜筒分段式装配结构，外侧的金属镜筒承担所有透镜的定位与防护作用，每片透镜之间都设计有隔圈结构保证光学间隔的精度，隔圈的端面平面度公差控制在0.01mm以内，避免透镜装配后出现倾斜导致的光轴偏移。镜头与机芯的连接接口采用标准法兰定位结构，法兰端面设计有定位止口，装配时止口与机芯壳体的定位槽配合，能够保证镜头光轴与探测器靶面的垂直度误差小于0.02mm，避免出现画面边缘离焦、成像不均匀的问题。镜身侧面设计有调焦环结构，调焦环通过细牙螺纹与镜筒连接，转动调焦环时可带动内部透镜组沿光轴方向微小移动，实现不同距离目标的对焦，调焦阻尼通过配合面的密封圈预紧力控制，既保证调焦手感顺滑，又能在调焦完成后保持位置不发生偏移，同时密封圈还能实现镜筒内部的密封，避免户外使用时水汽、粉尘进入镜筒内部污染透镜表面。

安装边界与尺寸设计上，这类镜头的整体外径根据焦距不同有所区分，35mm以内的标准款最大外径不超过60mm，整体长度控制在80mm以内，能够适配大多数手持热像仪、小型云台热像仪的安装空间；75mm的长焦款最大外径约80mm，整体长度约120mm，适合固定安装的远距离观测设备。安装法兰上的固定孔采用对称分布设计，孔位公差按照H7级精度加工，能够兼容市面上绝大多数标准化红外机芯的安装孔位，不需要额外设计转接结构即可完成装配。镜身侧面预留有安装固定的平面，可通过压块将镜头固定在设备壳体内部，避免设备受冲击、振动时镜头出现移位，保证光轴稳定性。整个镜头的外露结构件全部采用硬质阳极氧化的铝合金材质，既减轻整体重量，又能提升表面耐磨、耐腐蚀性能，适应户外高低温、高湿度的复杂使用环境，镜筒内部做消光发黑处理，避免内部杂散光反射影响成像对比度。
