多规格货物流水线滚轮分拣设备结构

这套滚轮分拣结构的设计初衷，是解决电商仓储、快递分拨、生产车间成品下线环节里，多规格混流货物的自动分流痛点，替代传统人工分拣的高差错率、低效率问题，适配平库、立体库出库口、快递网点分拨线、生产流水线末端等多个场景的安装需求。从安装边界来看，该结构采用模块化分段设计，单段机架的宽度可根据输送货物的最大幅宽调整，常规适配的货物宽度范围在200mm到800mm之间，单段输送长度可按现场场地拼接，单段标准长度为1200mm，机架整体采用铝型材搭配钣金折弯件焊接成型，底部预留可调脚杯安装位，可适配地面平整度偏差在±15mm以内的安装环境，无需额外做预埋地基，降低现场施工的改造成本。

设备核心功能依托独立可控的滚轮组实现，每一组滚轮都配备独立的转向驱动结构，可单独控制滚轮的转动方向与转速，当货物经过识别区域后，系统会给对应位置的滚轮组下发转向指令，通过滚轮的斜向转动产生侧向推力，将货物推入对应格口的滑槽内，无需额外的摆轮、拨杆等外置分拣执行件，整体结构更紧凑，分拣动作的响应延迟更低。转向控制部分采用同步带联动的结构设计，同一组转向滚轮通过同步带连接转向驱动轴，保证同组滚轮的转向角度偏差控制在0.5°以内，避免因滚轮转向不一致导致的货物偏转、卡滞问题；滚轮的转动驱动采用多楔带传动，传动噪音更低，长期运行的磨损量更小，维护时仅需更换对应磨损的皮带即可，无需拆解整段机架。

滑槽部分的设计充分考虑了货物滑落的冲击问题，滑槽的倾斜角度可在15°到30°之间调整，长度可根据格口到输送主线的距离定制，滑槽表面粘贴低摩擦系数的耐磨衬板，既可以降低货物滑落时的摩擦阻力，避免纸箱类包装被刮破，也能减少货物对滑槽本体的磨损，延长整体使用寿命。在结构设计阶段，充分考虑了不同材质货物的适配性，滚轮表面包覆聚氨酯材质，硬度控制在邵氏60A到70A之间，既可以保证足够的摩擦力带动纸箱、塑料箱类货物平稳输送，也不会刮伤软包装、金属表面的货物，适配的货物重量范围从几百克的小件包裹到数十公斤的箱装货物都可覆盖，无需针对不同重量的货物更换滚轮配件。

设备的控制预留了标准的通讯接口，可直接对接仓储管理系统、设备控制系统，接收上位机下发的分拣指令，同时可实时反馈每一段滚轮组的运行状态、故障信息，方便运维人员快速定位故障点；模块化的结构设计让故障部件的更换效率大幅提升，单组滚轮模组可在10分钟内完成拆卸更换，无需长时间停线维护，适配大流量分拣场景下的连续运行需求。在布局设计上，分拣格口可根据现场需求在输送线的单侧或双侧布置，格口数量可随输送线长度灵活扩展，最小格口间距可做到300mm，满足高密度分拣格口的布局需求，单段输送线的分拣效率可达到每小时数千件，分拣差错率控制在极低水平，完全能满足中小规模仓储、分拨场景的分拣需求。

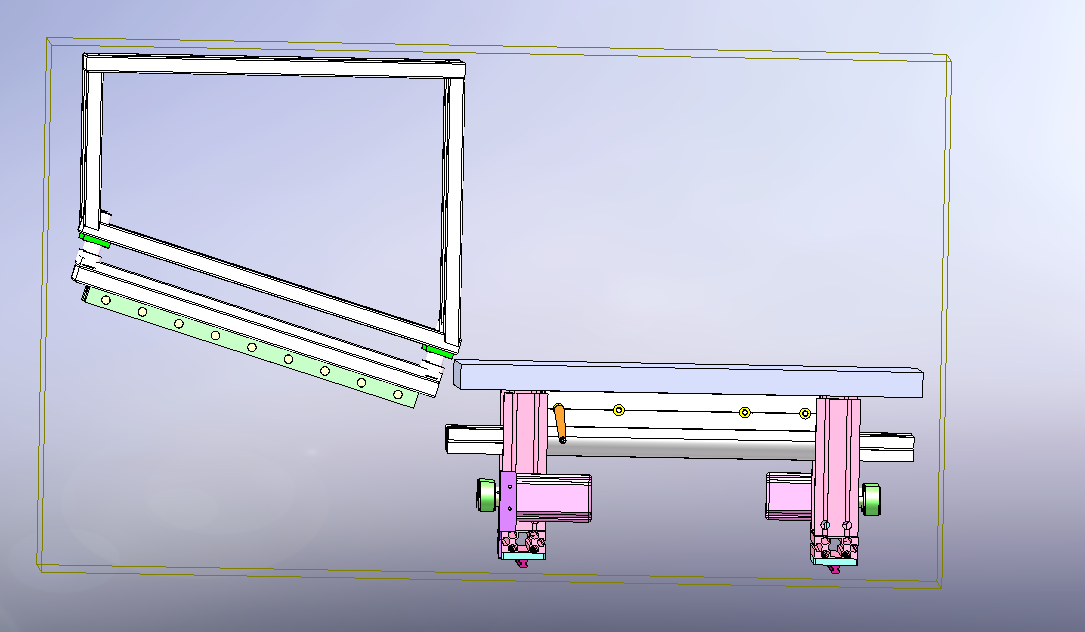

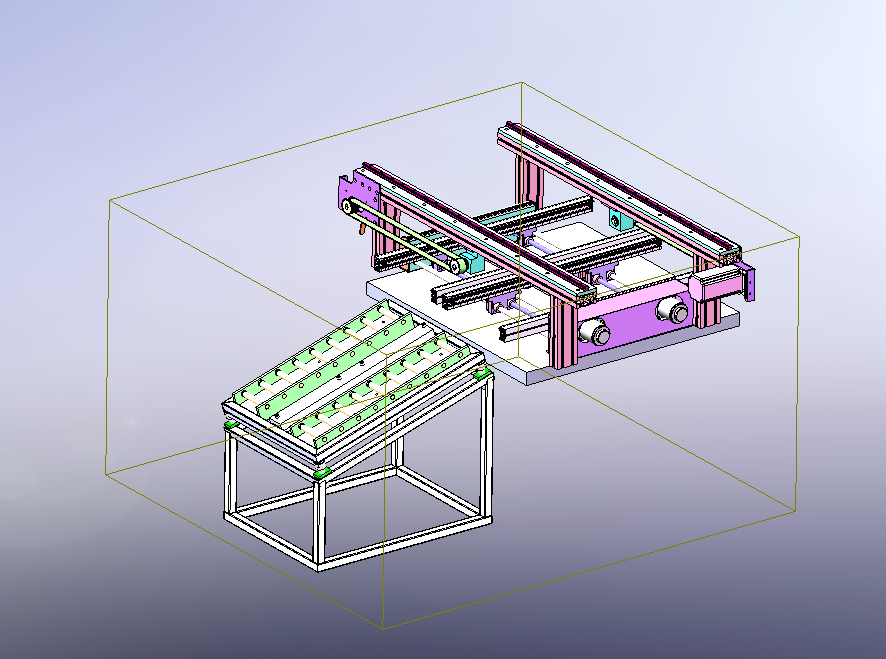

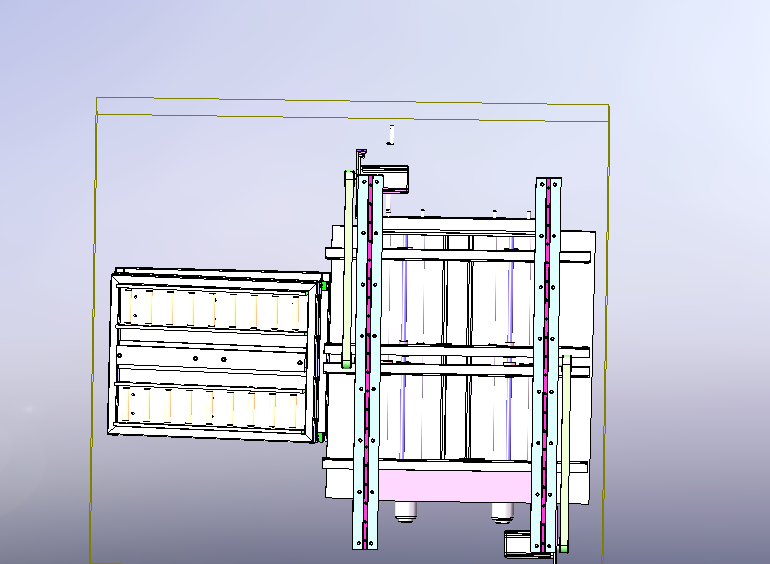

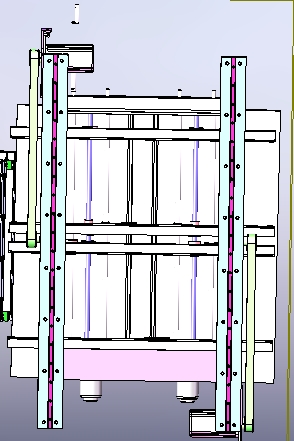

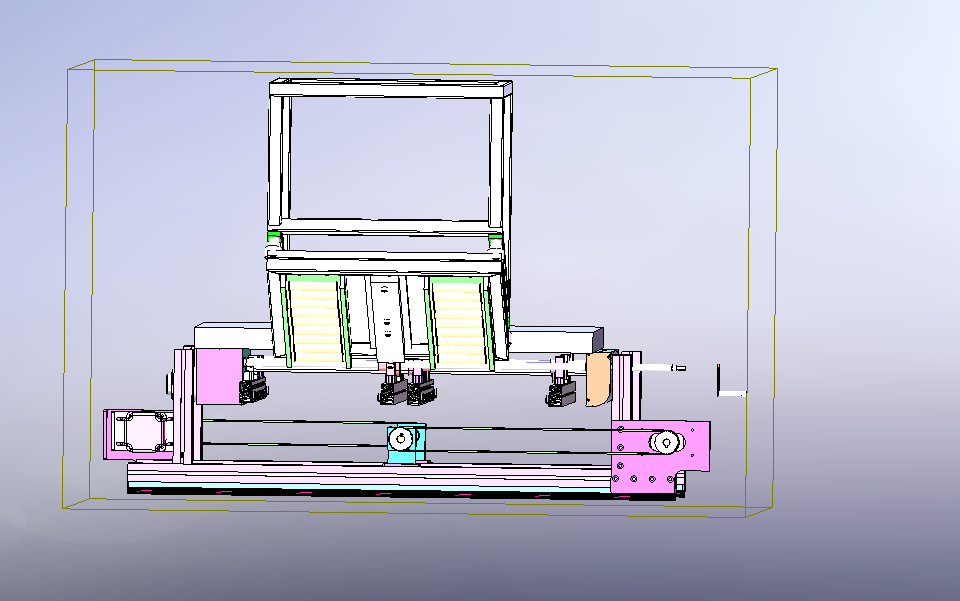

从建模细节来看，整套结构完整还原了滚轮组、传动机构、机架、滑槽、驱动组件的所有装配关系，每一个连接螺栓、定位销的位置都按照实际装配尺寸绘制，可直接用于结构参考、方案演示，也可作为同类设备设计的参考原型，针对不同的输送载荷需求，可通过调整滚轮的间距、驱动电机的功率、机架型材的规格来适配，无需对整体结构做大幅度改动，设计复用性较强。
