轮底式双臂协作作业机器人结构设计

这款轮底式双臂协作设备的设计初衷，是填补中小批量离散制造场景下，固定工位机械臂作业范围受限、单臂负载与操作自由度不足的痛点。在3C电子零部件装配、实验室样本分拣转运、小型五金件精密拧接这类场景里，传统单臂工业机器人要么需要额外加装第七轴地轨拓展行程，要么无法完成需要双手对位、扶持的复杂操作，而这款带轮式移动底盘的双臂结构，刚好能在平整硬化的车间地面、实验室环氧地坪上完成工位间的自主移动，不需要对现有生产场地做大规模的导轨预埋改造，适配现有产线的柔性调整需求。

从功能特性来看，单臂最大负载6kg的参数设定，刚好覆盖绝大多数轻量装配场景的工件重量上限——常见的小型电机端盖装配、电路板插件扶持、医用耗材包装对位等作业的工件重量基本都在5kg以内，负载冗余控制在合理区间也能避免臂体结构过度厚重带来的惯量过大问题。臂体采用7自由度构型，相比传统6自由度工业臂，多出来的冗余自由度可以让臂体在狭窄工位内完成避障姿态调整，比如在伸入设备内部拧接螺丝时，可以绕过周边的工装夹具、管线支架，不需要额外调整工件的装夹位置。臂端预留的标准安装接口可以快换夹爪、真空吸盘、电动螺丝刀等不同执行器，切换作业类型只需要更换末端工具并调用对应参数组即可，不需要重新做整套轨迹示教。

驱动层面采用一体化中空伺服驱动单元设计，将动力源、IO接口、总线通讯模块全部集成在臂体关节内部，省去了传统工业机器人需要外置电控柜、大量走线拖链的麻烦，整体底盘的结构更加紧凑。中空走线的设计也能避免臂体在往复回转过程中管线被拉扯磨损，降低长期运行的故障概率。自带的牵引示教功能不需要操作人员掌握专业的机器人编程知识，只需要手动牵引臂体走到目标作业点位，记录对应位置与动作逻辑即可完成简单作业的编程，碰撞检测功能则是在臂体触碰到周边障碍物或者人员时立刻停止输出，避免设备损坏或者人员受伤，适合人机混线的作业场景，不需要额外设置安全围栏隔离设备与操作人员。预留的ROS接口可以对接上层的车间调度系统、视觉识别系统，搭配底盘的导航模块就能完成多工位间的自主移动作业，比如在多台CNC设备之间完成工件的上下料转运，或者在仓储区域完成小件物料的拣选搬运。

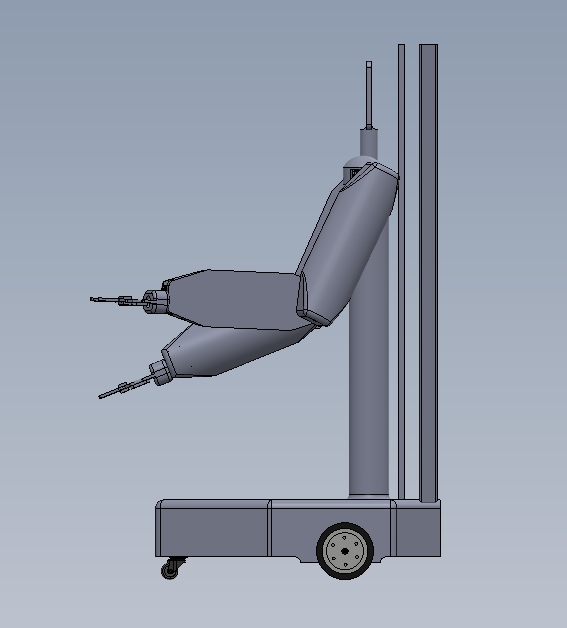

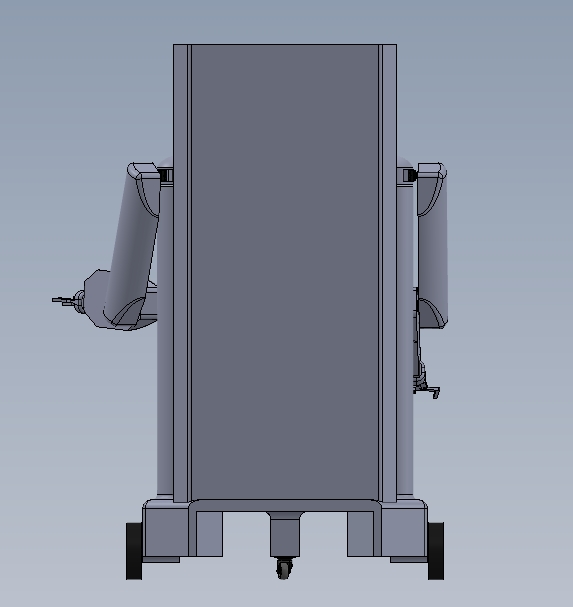

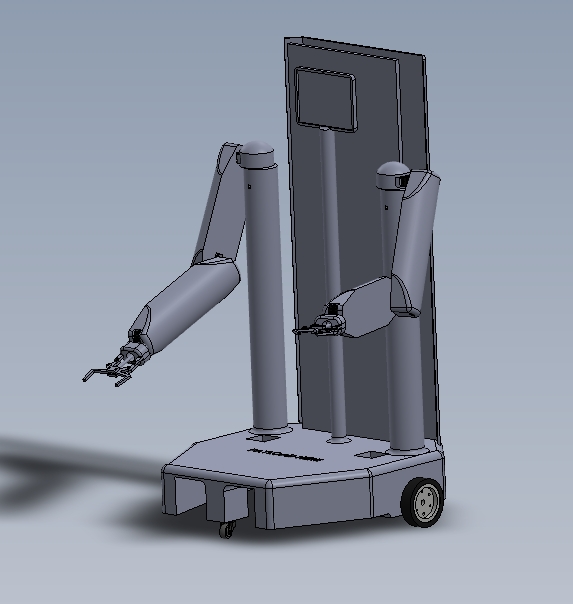

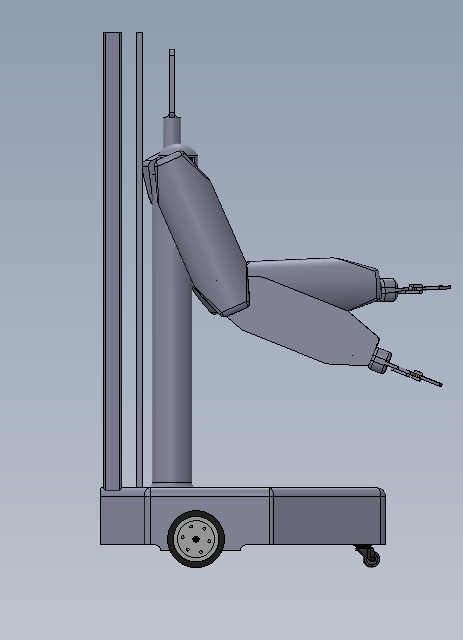

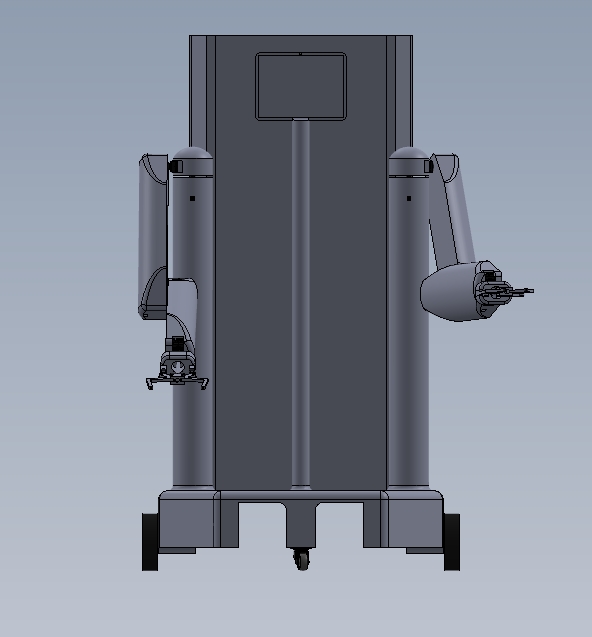

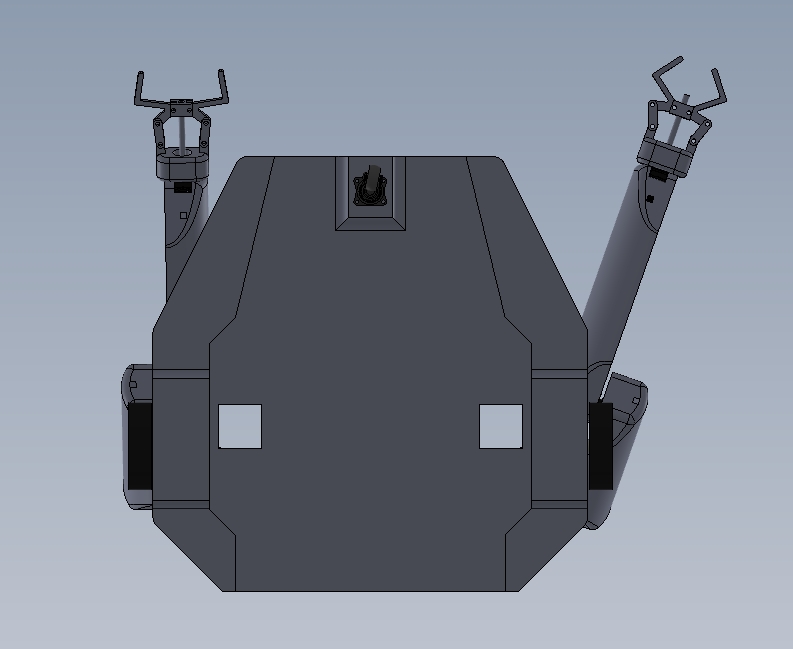

结构设计上，轮式底盘采用四点支撑的轮组布局，两个驱动轮布置在底盘中部靠前位置，前后各设置两个辅助支撑万向轮，保证臂体在最大伸展位置作业时底盘不会发生侧翻，底盘内部预留了控制模块、电池模块的安装空间，整体重心控制在底盘几何中心偏下位置，移动过程中不会因为臂体姿态变化出现明显晃动。双臂对称布置在底盘上部的立柱两侧，臂体收拢时整体外轮廓尺寸控制在紧凑范围内，可以通过车间常见的800mm宽度通道，不会占用过多的通行空间。安装边界方面，底盘底部距离地面的高度预留了足够的间隙，可以越过车间地面常见的5mm以内的接缝、小型凸起，不需要对地面做超平处理；臂体最大伸展半径覆盖以底盘中心为圆心的1.2m作业范围，在固定工位作业时，只需要预留直径1.5m的作业空间即可满足全姿态动作需求，不会和周边的工作台、设备产生干涉。

实际应用中，这类设备不需要像传统工业机器人那样做专门的地基固定，只需要在平整地面上即可开展作业，适合产线需要频繁调整布局的中小制造企业，也可以用于科研教学场景下的双臂协作算法验证、移动操作机器人实验平台搭建。臂体的关节模块化设计也方便后期维护，单个关节出现故障时可以快速拆解更换，不需要将整台设备返厂维修，降低后期的运维成本。
