车间液压起重作业设备结构设计

　　从功能实现逻辑来看，整套设备的动力核心为集成式液压动力单元，通过液压泵将电机输出的机械能转化为液压油的压力能，再通过多路换向阀控制油液的流向、流量与压力参数，分别驱动起升油缸、回转机构、行走驱动单元完成对应动作：起升动作依靠单作用柱塞油缸配合链条倍速机构实现吊钩的垂直升降，无级调速的液压特性让起升过程的启停冲击控制在0.2g以内，避免吊装工件因惯性晃动磕碰周边机床或工装；回转动作通过液压马达驱动回转支承实现0-360度全范围回转，回转阻尼可通过溢流阀实时调整，适配不同重量工件的回转平稳性需求；行走功能则根据车间地面条件可选配液压驱动轮或人工推行结构，针对固定工位频繁作业的场景还可加装地脚锁紧机构，作业时将设备整体与地面锚固，消除起升时的侧倾风险。在离散制造车间的物料转运、重型工装移位、机加工工序间工件转序场景中，这类液压驱动的起重设备是衔接各生产环节的核心作业载体，不同于大吨位户外桥式起重机或履带吊，它的作业边界集中在车间内部固定跨距范围内，主要覆盖单跨车间内设备周边3-8米的作业半径，适配1-5吨区间的常规工件转运需求，无需铺设专用轨道，依托底部支撑结构可在平整硬化车间地面完成定点起重与短距离移位作业。

　　在结构设计层面，整套设备采用模块化拆分思路，底部支撑框架采用矩形钢管焊接成型，主立柱选用厚壁无缝钢管加工，内部集成液压油路通道，减少外部管路的磕碰损坏风险，起重臂采用变截面箱型梁结构，在保证抗弯强度的前提下尽可能降低自重，避免前端载荷过大导致的整体前倾。设计过程中需要重点校核几个核心安装边界参数：首先是设备的最低通过高度，要适配车间内部常见的2.8米净高通道、机床设备上方0.5米的安全间隙，起重臂收回状态下的整机高度控制在2.2米以内，可顺利通过车间防火门与设备间的狭窄通道；其次是支腿的展开跨距，在最大额定起重量工况下，支腿横向跨距不小于2.4米，纵向跨距不小于2.8米，保证整机稳定系数不低于1.4，符合起重设备的安全规范要求；另外还要考虑液压油箱的安装位置，将其布置在主立柱底部的配重区域，既可以利用油液重量替代部分铸铁配重，也能降低整机重心，提升作业稳定性。

　　从实际作业的适配性来看，这类设备的液压系统还做了针对性的工况优化：在起升油缸的无杆腔侧加装了液压锁，避免油管爆裂时工件突然下坠引发安全事故；多路换向阀设置了过载溢流阀，当起升载荷超过额定值10%时自动溢流卸荷，保护结构件不会过载变形；针对车间多班次连续作业的场景，液压系统还加装了风冷式散热器，将连续作业2小时以上的油温控制在60摄氏度以内，避免油液高温变质导致的密封件老化、内泄增大等问题。

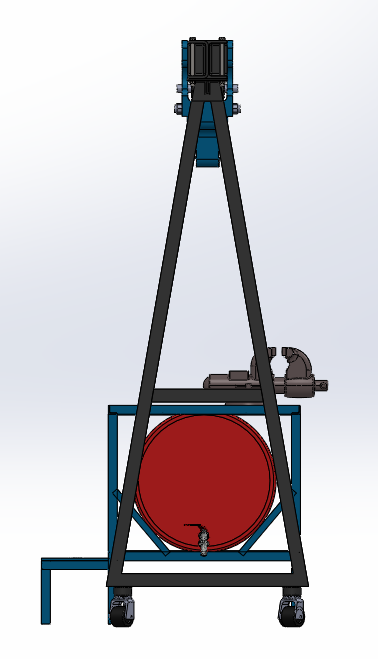

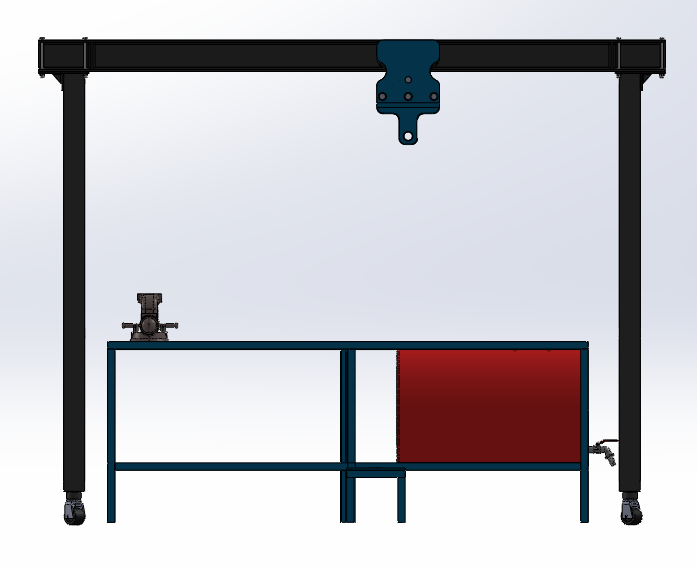

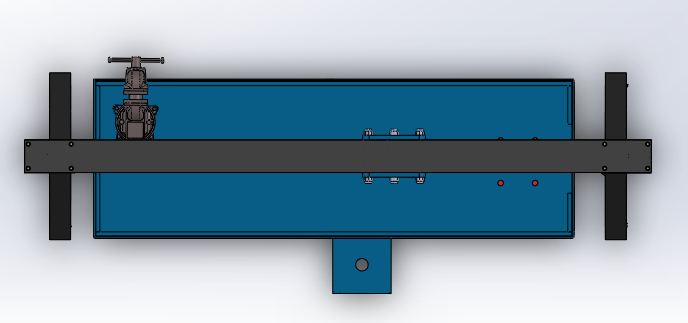

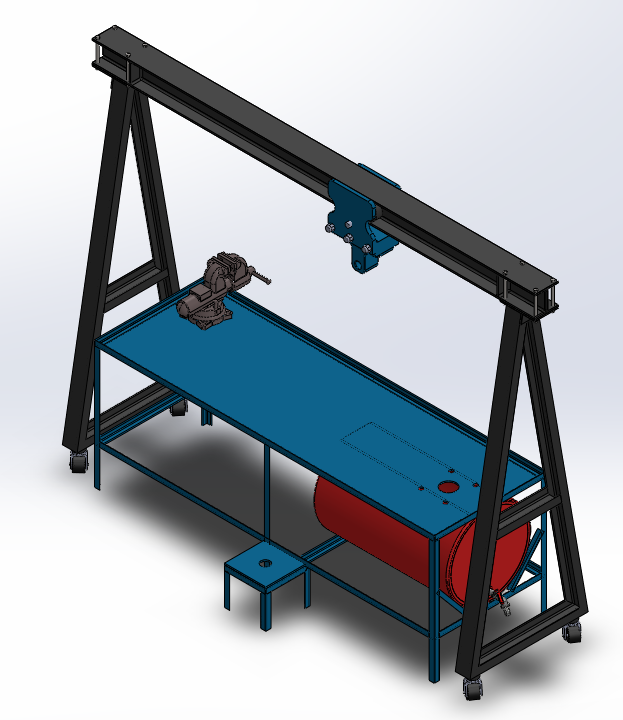

　　不同于电动葫芦类的固定起重设备，它的作业灵活性更强，可针对车间内零散的重型工件搬运需求快速就位，比如机加工车间内模具的上下机、维修车间内重型电机的拆装移位、仓储区域内重型料箱的堆垛作业，都可以通过这类设备完成，无需占用大型行车的作业时间，也能避免人工搬运带来的安全隐患。在三维建模过程中，需要重点还原液压管路的走向、各铰接点的配合间隙、支腿的伸缩行程参数，还要模拟起重臂在不同仰角、不同伸出长度下的作业覆盖范围，验证结构件之间是否存在运动干涉，比如起重臂仰角最大时是否会与主立柱发生磕碰，支腿展开时是否会与底部行走轮产生位置冲突，这些细节都直接影响后续实际加工装配的可行性。
