工业自动送料用振动盘装配结构设计

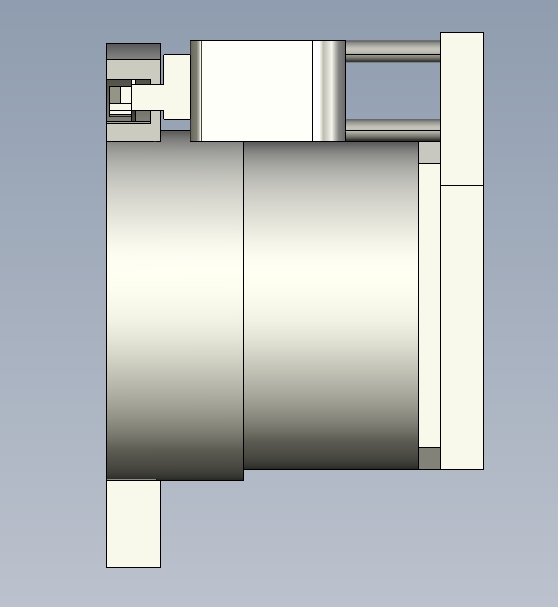

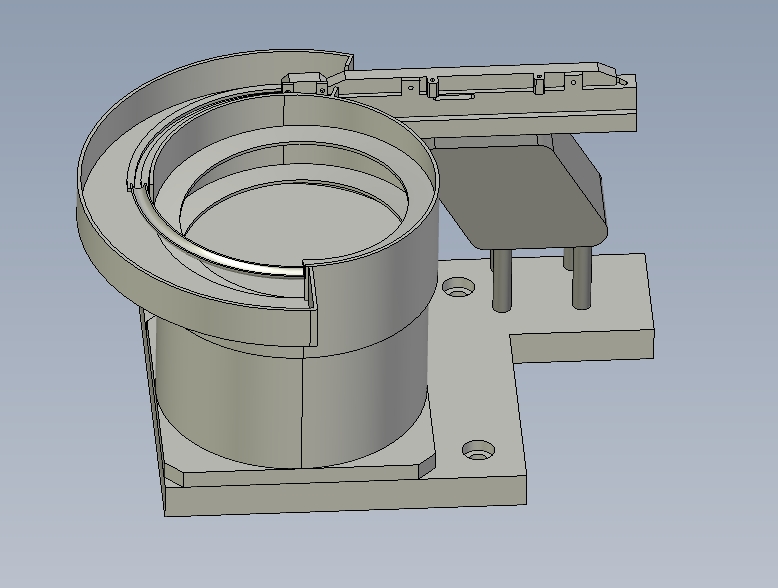

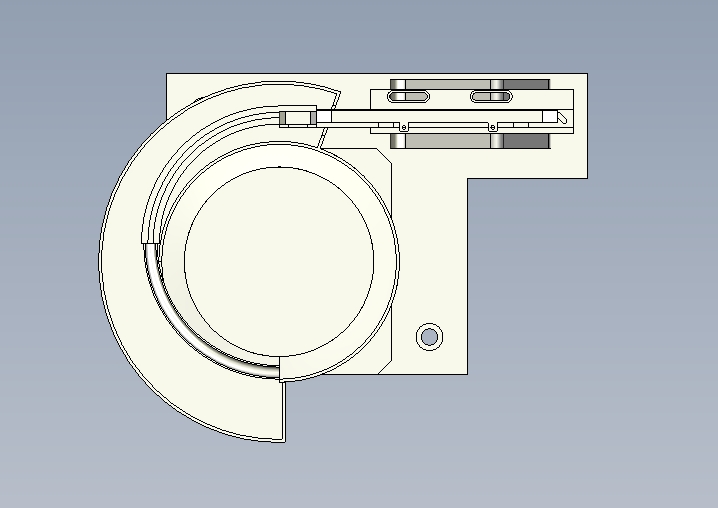

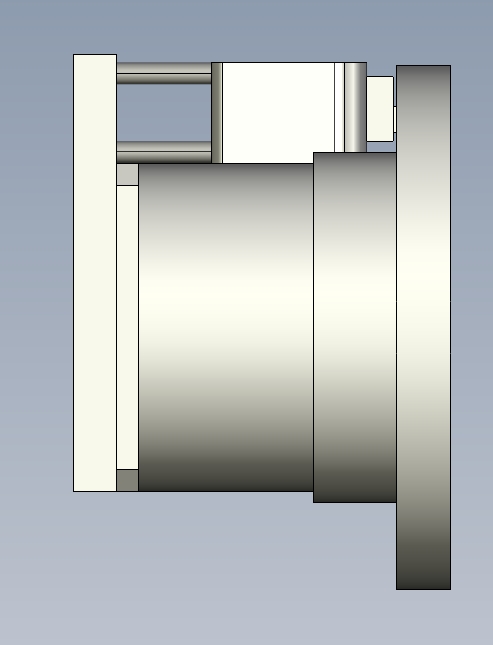

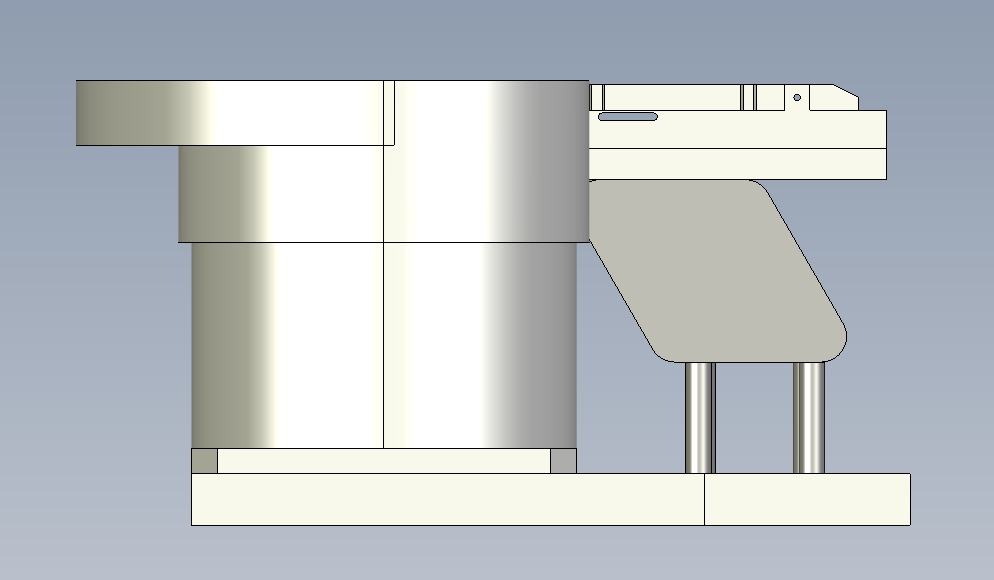

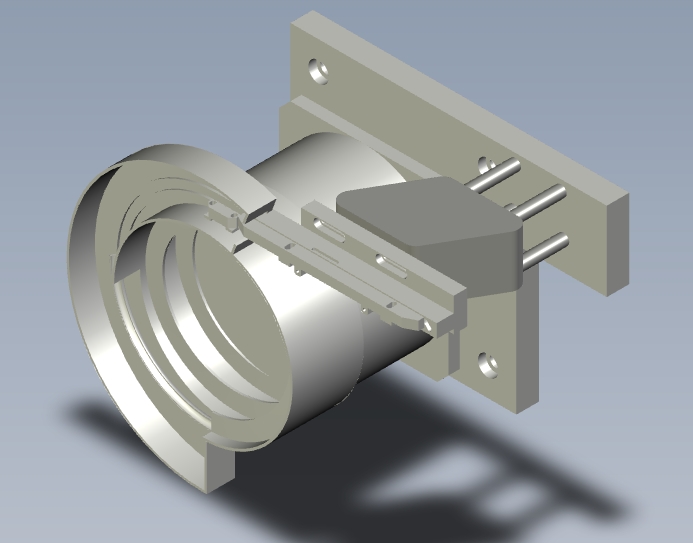

　　在3C电子、五金冲压、医药包装、食品分装、锂电池生产这些需要连续批量上料的产线场景里，振动盘是整线自动化供料环节的核心执行部件，这套装配结构的设计完全围绕产线连续供料的稳定性需求展开，没有冗余的装饰性结构，所有部件的尺寸边界都适配常规自动化产线的安装工位预留空间。从结构组成来看，上方的振动料斗是物料暂存与初步排序的载体，料斗的内壁弧度、轨道宽度都针对常见的小尺寸五金件、塑胶件、异形电子元器件做了适配，料斗与下方振动底盘的连接采用了均布的紧固点位，避免长期高频振动下连接位出现松动偏移，振动底盘作为激振源的承载基体，内部的弹簧片倾斜角度、电磁铁安装间隙都经过匹配调校，能够产生稳定的螺旋扭转振动，让料斗内的物料沿着内壁螺旋轨道逐步上升，在上升过程中通过轨道上的筛选结构剔除姿态不符合要求的物料，让符合出料姿态的工件有序进入直线送料器。直线送料器部分通过独立的直振单元与振动盘出料口对接，衔接处的间隙控制在0.5-1mm区间，既避免振动传递干扰两个单元的振动频率，又能保证工件平稳过渡，不会在衔接位出现卡料、掉料的情况。控制器部分独立安装在振动盘侧方的安装位上，通过接线端口与振动底盘、直振单元的电磁线圈连接，可根据物料的重量、外形尺寸调整输出振动的频率与幅值，针对重量较大的金属工件可适当提高激振功率，针对轻薄的塑胶、电子元器件则降低振幅避免物料弹飞。

　　这套装配结构的整体安装底座预留了标准的T型槽安装位，可直接固定在常规的铝型材工作台架上，整体横向安装尺寸适配多数产线的上料工位预留宽度，出料口高度可通过底座下方的调节支脚进行±20mm的微调，能够对接不同高度的后续加工工位，比如冲床的进料口、组装机的料道、包装机的计量工位。和传统大体积振动盘不同，这套结构在设计时兼顾了传统振动盘与柔性振动盘的优势，针对大批量单一规格的标准件供料，可更换对应规格的料斗轨道实现高速稳定送料，针对小批量多品种的异形工件，可通过调整控制器参数、更换简易轨道筛选块快速切换供料规格，不需要整体更换振动盘主体，降低产线换型的成本。

　　在实际使用场景中，这套振动盘装配体能够完全替代人工排料上料的工序，避免人工重复操作带来的效率波动与物料污染，尤其是在医药、食品行业的供料环节，全封闭的料斗可选配防尘上盖，避免物料暴露在车间环境中受到污染，在五金、电子行业的高速冲压、组装产线上，稳定的送料节奏能够匹配冲床、组装机每分钟数十到上百次的作业节拍，不会因为供料不及时导致产线空转等待。结构设计上所有易损件都采用了快拆结构，振动底盘的弹簧片、电磁铁的衔铁部位都预留了拆装空间，日常维护时不需要完全拆解整个设备就能更换磨损部件，料斗与振动底盘的连接采用快锁卡扣结构，更换不同规格料斗时只需要松开卡扣、拔下接线插头就能完成拆卸，单人次操作耗时不超过十分钟，大幅减少设备维护停机的时间。

　　安装边界方面，设备运行时的振动传递范围控制在底座安装面以内，配套的减震脚垫能够吸收90%以上的高频振动，不会对周边的精密检测、加工设备造成振动干扰，设备的接线端口全部采用侧方出线的布局，不会与下方的安装架、周边的管线产生干涉，整体外形没有突出的尖锐结构，符合车间设备的安全防护要求，操作人员在日常补料、巡检过程中不会被突出部件剐蹭。针对容易卡料的异形工件，轨道的出料端预留了吹气辅助点位，可外接低压压缩空气，在检测到卡料时通过瞬时气流疏通轨道，不需要停机人工处理，进一步提升供料的连续性。
