山地车渐进式五元素线圈后避震器

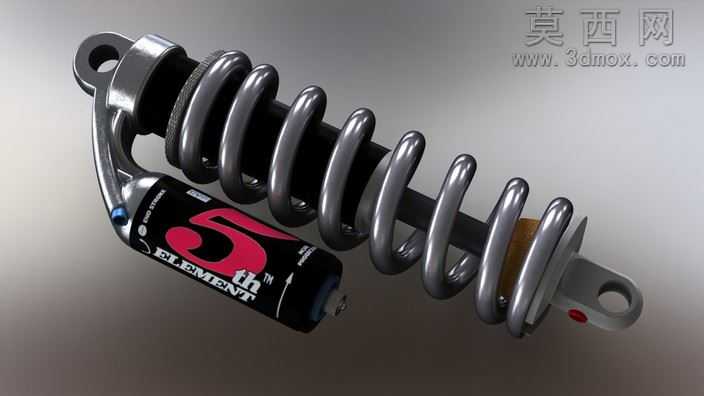

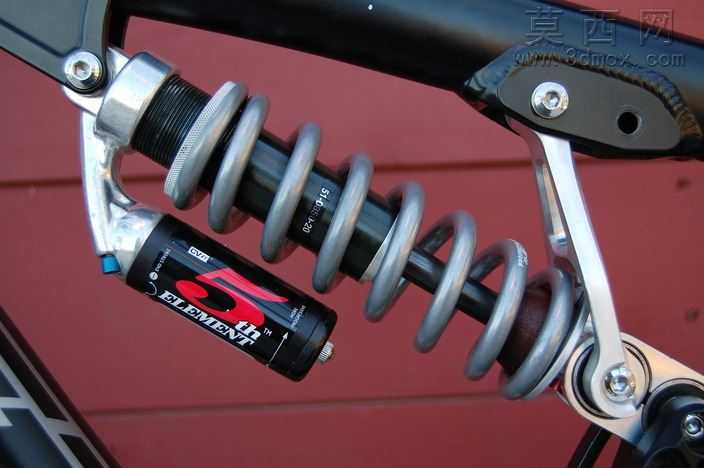

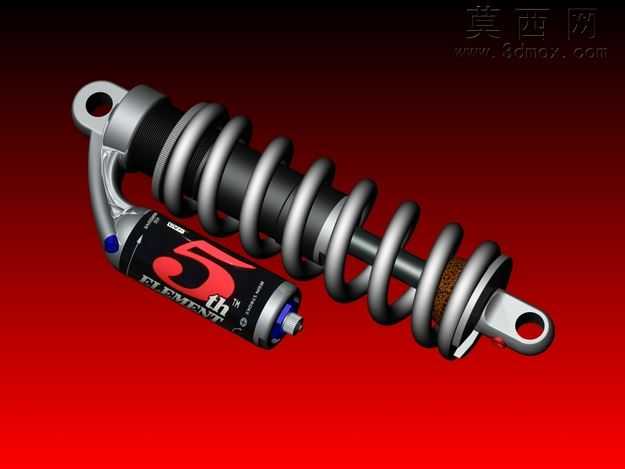

本作品为山地车用渐进式线圈弹簧后避震器三维建模作品，建模初期依托SolidWorks平台完成基础结构搭建，因早期版本无螺旋线便捷生成功能，建模过程中通过参数化草绘结合扫描特征完成螺旋弹簧的精准构建，后续版本迭代后借助PhotoView360完成全流程渲染重制，还原产品真实质感。模型完整还原了该款后避震的全部核心结构：包含两端带安装吊耳的主体承力结构、等径变距螺旋线圈弹簧、外置阻尼调节筒体、阻尼调节旋钮、安装衬套以及密封防护结构，各部件间的装配间隙、运动干涉均经过反复校验，可完整模拟避震器压缩、回弹的全行程运动状态。材质设定上，螺旋弹簧采用高碳钢金属材质，渲染时添加细微磨砂金属质感与使用划痕细节，还原金属弹簧的真实表面状态；主体承力结构采用高强度铝合金材质，做阳极氧化哑光黑表面处理，呈现细腻的哑光金属质感；外置阻尼筒体表面做印刷标识还原，精准复刻产品表面的品牌标识与参数标注；两端安装吊耳的衬套采用橡胶材质，添加轻微的橡胶哑光漫反射效果，区分不同部件的材质差异。设计思路上，该款避震为渐进式线圈结构，建模时特意还原了弹簧圈距的渐变设计，对应渐进式避震的弹力曲线特性，即初段压缩柔软过滤小震动，末段压缩支撑性强避免打底，适配山地车越野场景下的复杂路况减震需求；外置阻尼筒体的结构设计可实现回弹阻尼、压缩阻尼的独立调节，模型完整还原了调节旋钮的齿状防滑结构与档位标识细节，安装吊耳的尺寸参数参考主流山地车车架安装标准，可适配多数软尾山地车的后避震安装位。渲染阶段采用影棚级布光方案，主光源从侧上方打光突出弹簧的螺旋结构轮廓，辅光源补亮阻尼筒体的标识细节，添加微弱的环境反射效果，让金属部件的反光更具真实感，最终渲染效果可清晰展示产品的结构细节与材质质感，可用于产品展示、结构教学、改装参考等场景。
