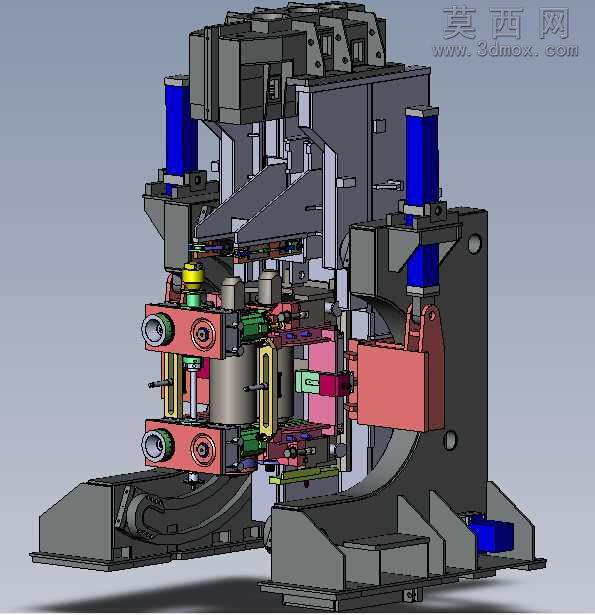

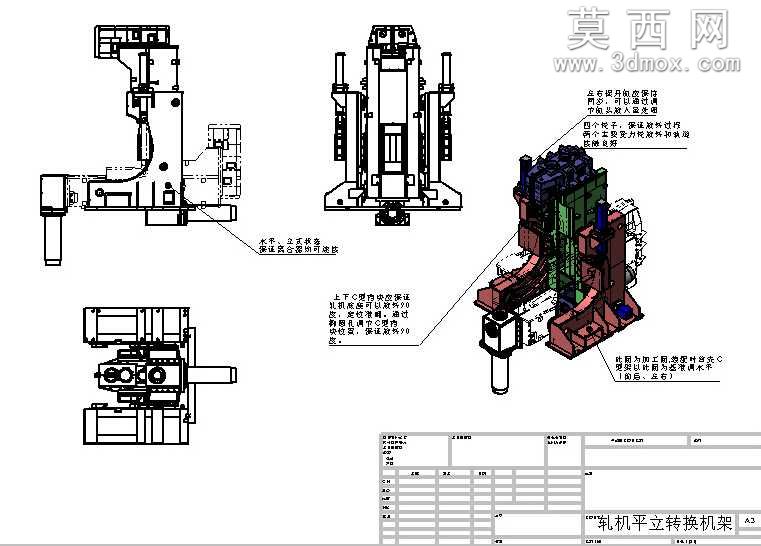

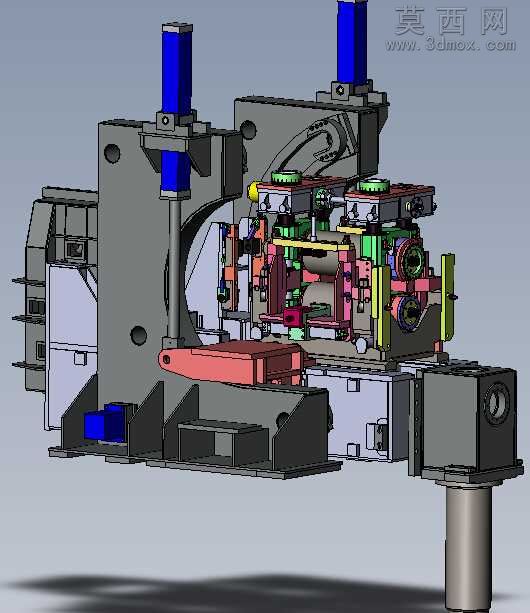

轧机平立转换机架SW模型

轧机本体、立式传动机构、主电机、联轴器和 减速机等组成的闭口式机架平立转换轧机，其特征在于：所述的立式传动机 构是固定式的，其底部用螺栓固定在底座上，所述轧机本体是一个整 体的二辊闭口式轧机本体，当轧机本体处于立式状态时，轧机本体的上端 通过销轴与立辊接轴托架相连，立辊接轴托架通过螺栓与两根立式连接轴 相连。轧机本体的左侧与通过螺栓固定在立式传动机构上的立辊锁紧 缸通过斜面配合相连，将轧机本体锁紧在立式传动机构上，所述两根立 式连接轴的上端穿过立式传动机构内部的导孔用螺栓固定在立式传动机 构的上部，立辊接轴托架的上端通过销轴连接立辊提升机、下端通过销 轴与轧机本体相连并同时通过夹板夹住两根立式连接轴，所述立辊提升机 通过螺栓安装在立式传动机构的上部，立辊换辊装置位于轧机的工作 侧，通过地脚螺栓固定在基础上；当轧机本体处于水平状态时，轧机本体通过与锁紧缸斜面配合相连，将轧机本体锁紧在水平轧机底座上，锁 紧缸用螺栓固定在水平轧机底座上，水平轧机底座用螺栓固定在底座上，水平轧机本体横移装置位于轧机的传动侧，通过地脚螺栓固定在基础 上；主电机在轧机的传动侧，联轴器左端的孔通过紧配合与主电机的轴相连，右端的孔通过紧配合与减速机的轴相连，所述减速机的右端 有三个输出轴，分别通过螺栓与一根立式传动万向接轴和两根水平传动万向 接轴相连，一根立式传动万向接轴通过螺栓与立式传动机构相连，两 根水平传动万向接轴穿过立式传动机构下部的空挡通过螺栓与水平轧机 本体横移装置相连，水平轧机本体横移装置通过销轴与水平状态的轧机本 体相连，并且这三根万向接轴的中心线在一个垂直面上，托架位于水平传 动万向接轴的下方，通过地脚螺栓固定在基础上。
