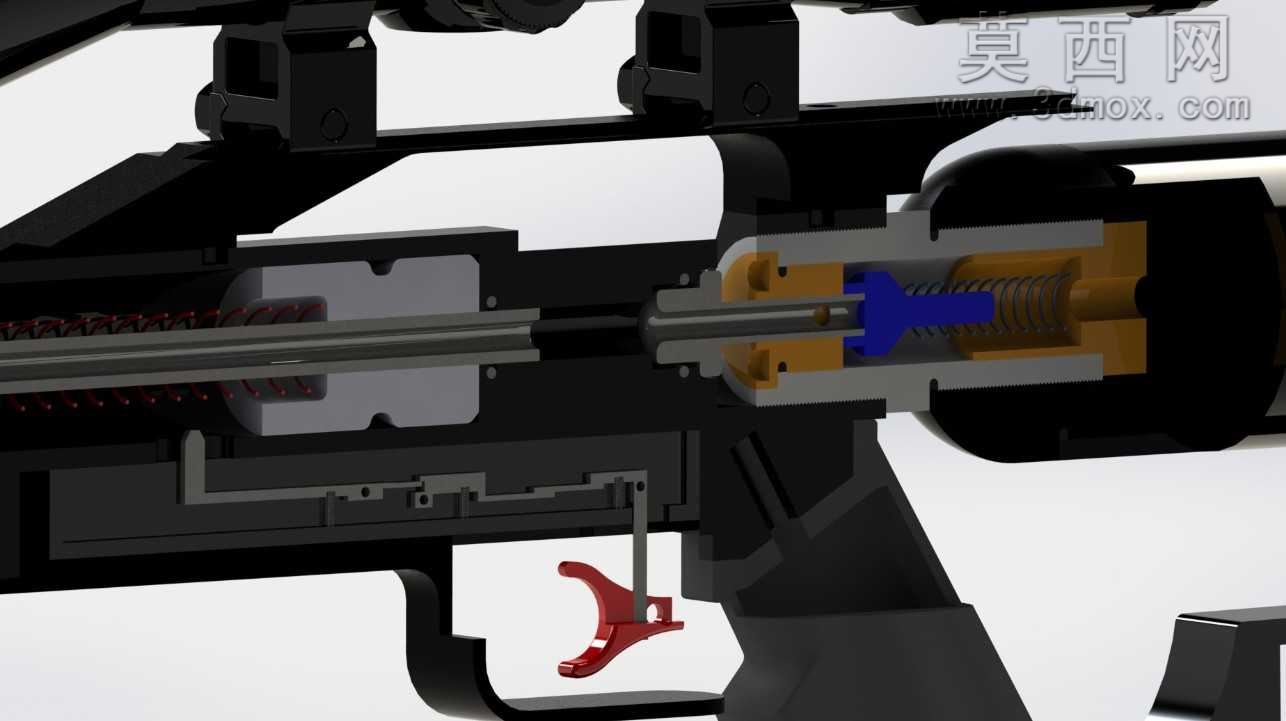

带高倍瞄准镜的秃鹰气步枪结构设计

高压气枪的密封件装配公差一直是小批量加工里最容易出问题的环节，这套秃鹰气枪的三维结构在设计时特意把气瓶衔接段的密封槽做了0.02mm的公差冗余，避免硬质阳极氧化后镀层厚度不均导致的慢性漏气。握把处的人体工学曲面没有做一体化注塑的倒扣设计，所有曲面拔模斜度控制在1.5度以上，适配普通ABS注塑模具的开模需求，不需要额外做滑块抽芯结构，能把单握把的加工成本压到最低。瞄准镜安装的皮卡汀尼导轨没有直接和枪身主体做一体化成型，而是预留了两个M4的沉头螺丝孔位，后续加工时可以单独用45号钢铣削导轨再锁附，避免铝合金枪身导轨反复装夹瞄准镜后出现螺纹滑牙的问题，钢质导轨的耐磨度比铝合金高出三倍以上，长期使用也不会出现瞄准镜复位精度下降的情况。扳机护圈的镂空结构做了圆角过渡处理，所有棱边都留了0.3mm的倒角，不会出现铣削加工后毛刺割手的问题，同时镂空处的筋位厚度控制在2.5mm，兼顾减重效果和结构强度，就算意外跌落也不会出现护圈断裂的情况。两脚架的安装位做了快拆结构的卡槽设计，卡槽的配合间隙留了0.1mm，插拔时不会出现卡滞，同时卡槽内部做了防脱的弹片让位槽，不需要额外焊接固定弹片的安装位，装配时直接把标准规格的弹片卡入槽内即可，减少了焊接工序带来的形变问题。枪管和枪身的衔接处做了定位销孔，装配时不需要反复调整枪管同轴度，只要把定位销敲入孔位就能保证枪管和瞄准镜基线的平行度，省去了后期校枪时大量的调整时间。气瓶尾部的充气嘴做了内凹设计，避免日常放置时充气嘴被磕碰变形，内凹的深度刚好和标准充气接头的长度匹配，充气时不需要额外加装延长接头，操作更顺手。枪托的镂空骨架结构做了等壁厚处理，所有壁厚差控制在0.5mm以内，注塑时不会出现缩水印，同时骨架的受力筋沿着抵肩时的受力方向排布，抵肩射击时能把后坐力均匀分散到整个枪托结构上，不会出现局部应力集中导致的枪托开裂问题。
