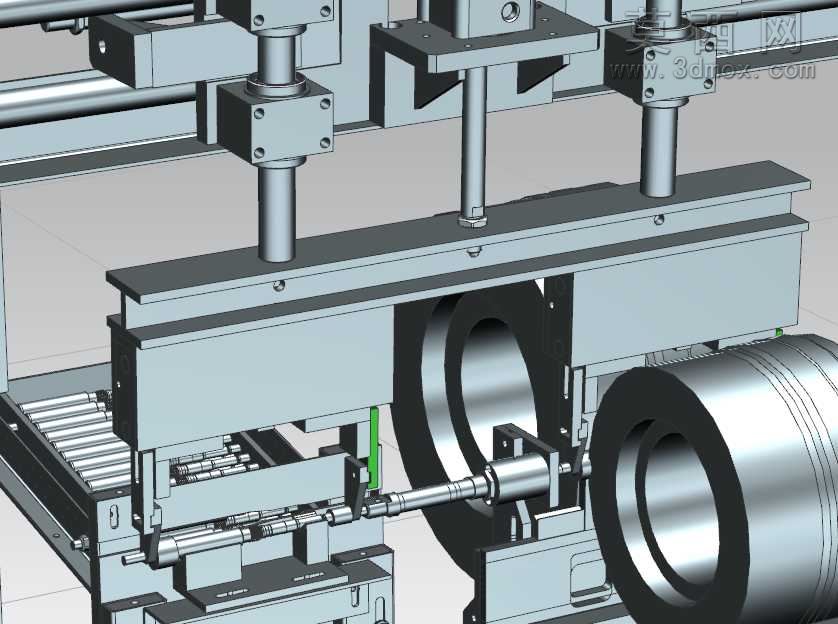

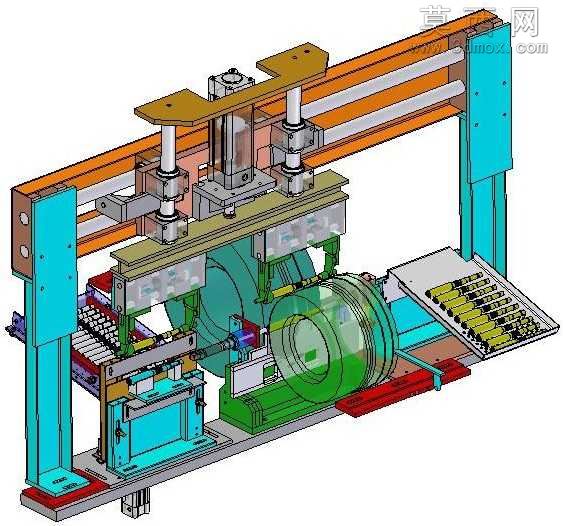

无心磨床（馈线自动化系统）UG模型

无心磨床用以磨削工件外圆。磨削时，工件不用顶尖定心和支承，而是放在砂轮与导轮之间，由其下方的托板支承，并由导轮带动旋转。当导轮轴线与砂轮轴线调整成斜交1°～6°时，工件能边旋转边自动沿轴向作纵向进给运动，这称为贯穿磨削。贯穿磨削只能用于磨削外圆柱面。采用切入式无心磨削时，须把导轮轴线与砂轮轴线调整成互相平行，使工件支承在托板上不作轴向移动，砂轮相对导轮连续作横向进给。切入式无心磨削可加工成形面。无心磨削也可用于内圆磨削，加工时工件外圆支承在滚轮或支承块上定心，并用偏心电磁吸力环带动工件旋转，砂轮伸入孔内进行磨削，此时外圆作为定位基准，可保证内圆与外圆同心。无心内圆磨削常用于在轴承环专用磨床上磨削轴承环内沟道。
