多爪联动夹持式机器人末端执行手爪

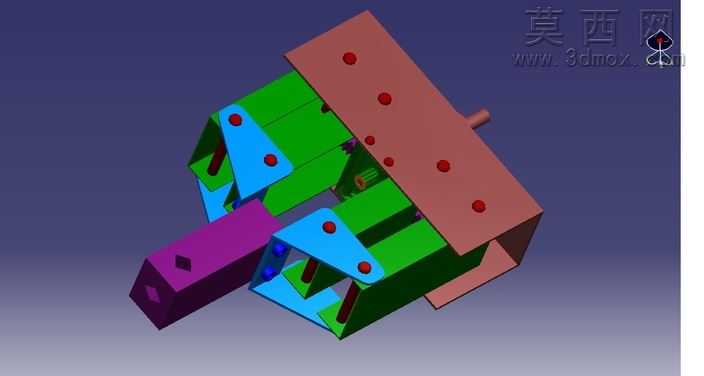

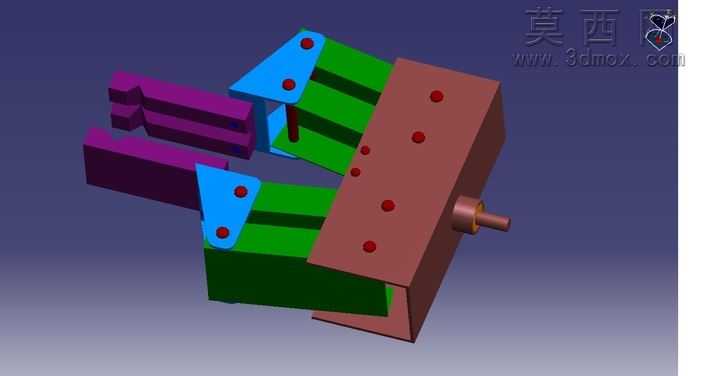

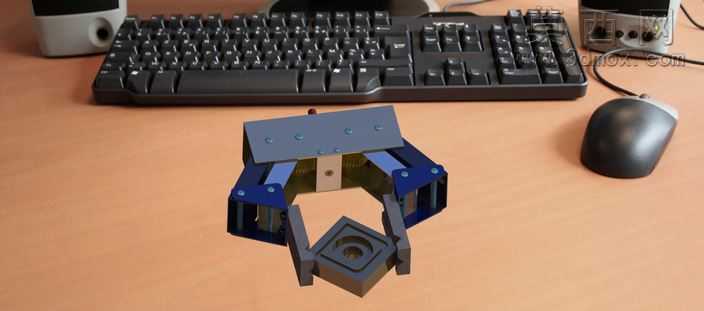

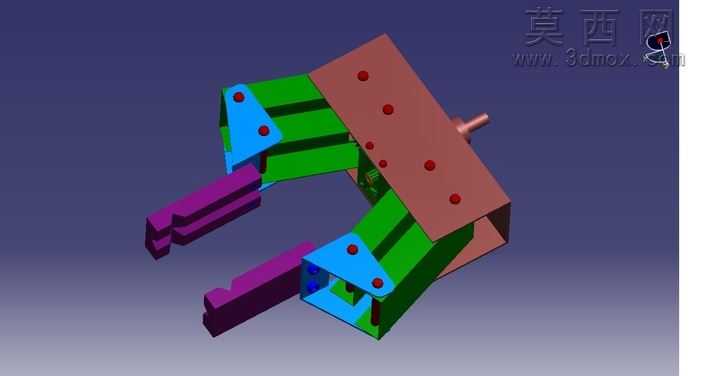

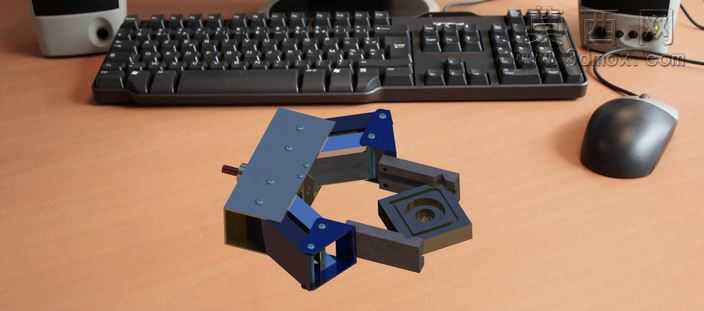

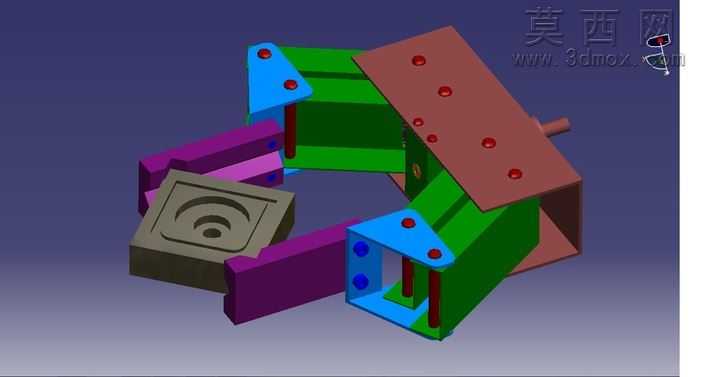

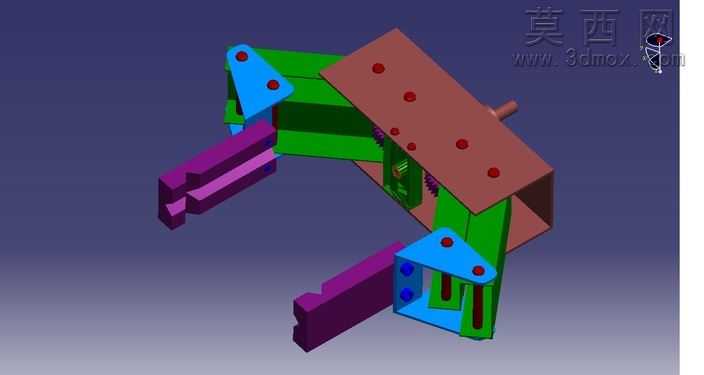

本作品为多爪联动式机器人末端夹持手爪，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件之间无干涉、运动逻辑通顺。从结构设计来看，该手爪采用对称式多爪布局，顶部设置安装固定板，板上预留均匀分布的安装孔位，可直接适配主流工业机械臂的末端法兰接口，安装对接便捷；固定板下方为主体支撑框架，框架内部预留传动组件的安装空间，两侧对称布置夹爪臂结构，夹爪臂通过铰接销轴与主体框架连接，可绕铰接点完成开合摆动动作，实现对不同尺寸物件的夹持适配。材质与渲染表现上，建模完成后对不同功能部件做了区分化材质赋予：主体支撑框架采用亮绿色工程塑料材质，模拟高强度轻量化的工业工程塑料质感，兼顾结构强度与整体重量控制；夹爪臂采用亮蓝色金属烤漆材质，模拟硬质合金夹持部件的耐磨属性；顶部安装固定板采用红棕色金属材质，模拟钢制安装基板的厚重稳固质感；前端的夹持接触块采用深紫色硬质橡胶材质，模拟夹持接触面的防滑缓冲属性，渲染过程中调整了各材质的反光度、粗糙度参数，让不同部件的质感区分清晰，整体视觉层次分明。设计思路上，该手爪参考了常见的连杆联动夹持原理，通过内部的传动结构带动两侧夹爪同步开合，保证夹持过程中两侧夹爪的运动行程一致，夹持力分布均匀，避免被夹持物件出现偏斜、滑脱的问题；夹爪的接触端面做了内凹的仿形设计，可适配方形、柱形等多种外形的被夹持物件，适用场景覆盖工业生产中的工件转运、装配夹持、物料分拣等常见工况。建模过程中对所有运动部件都做了运动仿真验证，确认夹爪在最大开合行程与最小夹持位置时，各铰接部件、传动部件之间均无结构干涉，整体装配逻辑符合实际机械加工与装配的工艺要求，所有零部件均可拆解为独立的加工件，具备实际生产落地的结构可行性，可作为机器人夹持类末端执行器的设计参考方案，也可用于机器人教学演示、机械结构原理展示等场景。
