重型仓储组合式横梁货架三维设计

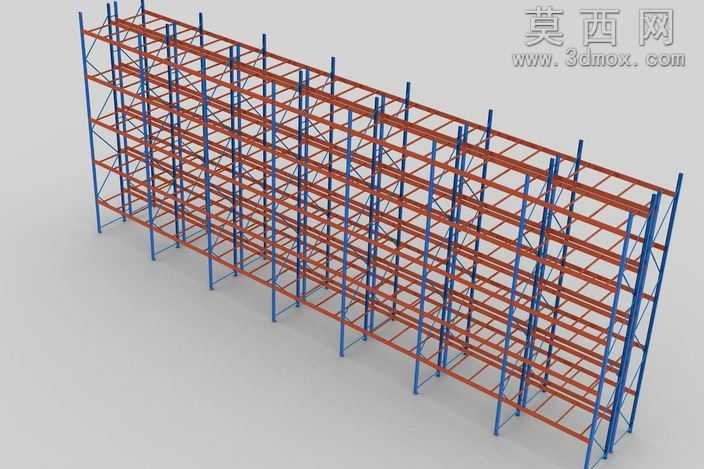

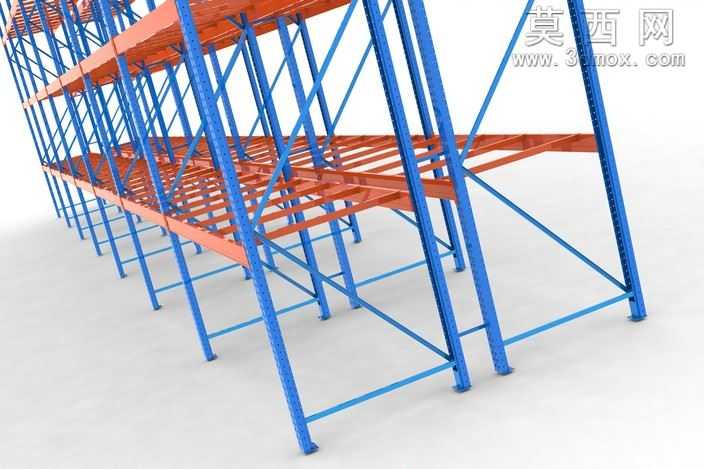

本作品为重型仓储组合式横梁货架的三维设计成果，建模阶段采用SolidWorks软件完成全参数化建模，严格遵循重型仓储货架的结构设计规范，对每一处构件的尺寸进行精准把控，确保模型与实际工业应用中的货架尺寸比例完全一致。建模过程中，首先完成立柱构件的绘制，对立柱表面的等距调节孔位进行阵列式建模，保证孔位间距均匀、尺寸精准，可满足不同层高的调节需求；随后完成横梁构件的建模，对横梁两端的挂接卡扣结构进行精细化处理，还原卡扣与立柱孔位的适配结构，确保挂接状态下的结构契合度；最后完成层板、斜向拉杆、底部横撑等附属构件的建模，通过装配约束将所有构件进行组合，还原货架的完整装配形态，各构件之间的连接关系清晰，可直观展示货架的装配逻辑。材质与渲染阶段，为立柱、横撑、斜拉杆等支撑构件赋予蓝色金属烤漆材质，还原工业货架常用的蓝色喷涂外观，调整材质的金属度、粗糙度参数，模拟钢材表面哑光烤漆的质感；为横梁、层板等承载构件赋予橘红色金属烤漆材质，通过色彩区分不同功能的构件，提升模型的辨识度；渲染时采用柔和的工业展示光照，添加柔和的环境阴影，突出货架的结构轮廓与空间层次感，同时在货架底部添加地面承接阴影，增强模型的真实感与空间立体感。结构设计上，该货架采用多排立柱组合的形式，每排设置双立柱结构，通过斜向交叉拉杆与横向连接杆形成稳定的框架支撑体系，有效提升货架的侧向稳定性与抗倾覆能力；层板采用多根平行横梁搭配铺板的结构，可均匀分散承载货物的重量，满足重型货物的存储需求；底部设置横向连接撑杆，将同侧立柱底部进行连接，进一步强化货架底部的结构强度，避免长期承载出现立柱外扩变形的问题。设计思路围绕工业仓储的实际使用需求展开，在保证结构强度与稳定性的前提下，采用模块化的构件设计，所有构件均可实现拆分与组合，便于仓储场景下的快速安装与层高调节，可适配不同尺寸货物的存储需求；模型同时保留了所有构件的细节特征，可直接用于仓储方案展示、结构受力分析参考、生产加工下料参考等多种场景，完整还原了重型仓储货架的工业设计细节与结构特点。
