3/8驱动棘爪式棘轮扳手结构设计

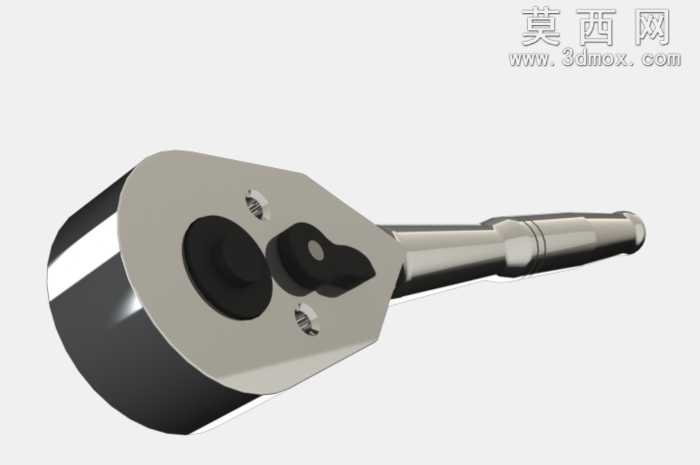

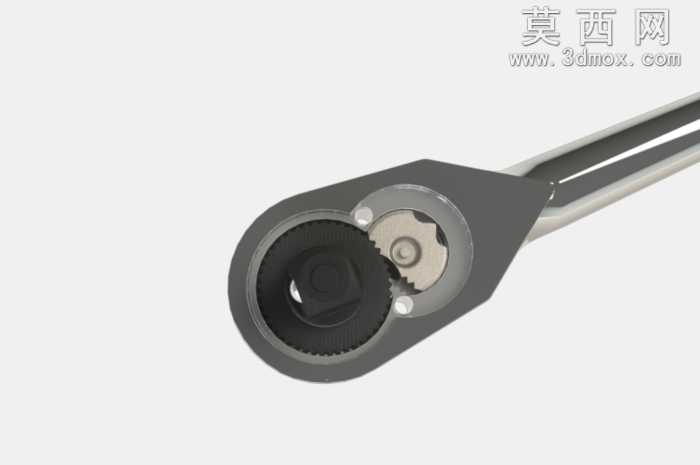

本作品为3/8规格驱动棘爪棘轮扳手的三维结构建模，整体采用SolidWorks完成全参数化零件建模与装配验证，完整还原了棘轮扳手内部的棘爪啮合传动结构。建模过程中首先对扳手整体外形进行曲面构建，手柄部分采用符合人体工学的弧面造型，金属手柄表面做了镀铬质感的材质渲染，还原实物的金属光泽与镜面反射效果，头部壳体采用哑光金属材质区分，清晰展现装配层级。核心传动部分严格按照实物结构还原：传动棘轮设置45个啮合轮齿，配套的止动棘爪设计有3个定位卡槽，建模时对齿形轮廓做了精确的参数化绘制，保证齿面啮合间隙符合手动工具的传动公差要求，棘爪与棘轮的接触位置做了微小的倒角处理，模拟实际加工中的工艺结构，避免应力集中。内部的定位弹簧、销轴等小零件均按照实际装配关系完成约束，可实现棘轮的单向锁止、反向空转的运动仿真，直观展示棘轮扳手的工作原理。设计思路源于对市面现有棘轮扳手失效形式的逆向分析，建模时特意还原了8度反程到4.5度摆角的传动细节，同时在结构中体现了常规DIY棘轮扳手常见的失效点：棘爪材质强度不足、齿面磨损后啮合失效的结构位置，可作为手动工具结构设计、棘轮机构教学的参考模型。渲染阶段采用工作室环境光，对金属零件的粗糙度、反射率参数做了反复调试，头部剖切视角清晰展示内部零件的装配关系，所有零件均为可编辑参数化特征，支持后续的尺寸修改、结构优化与工程图导出，可直接用于机械原理演示、五金工具产品设计参考等场景。
