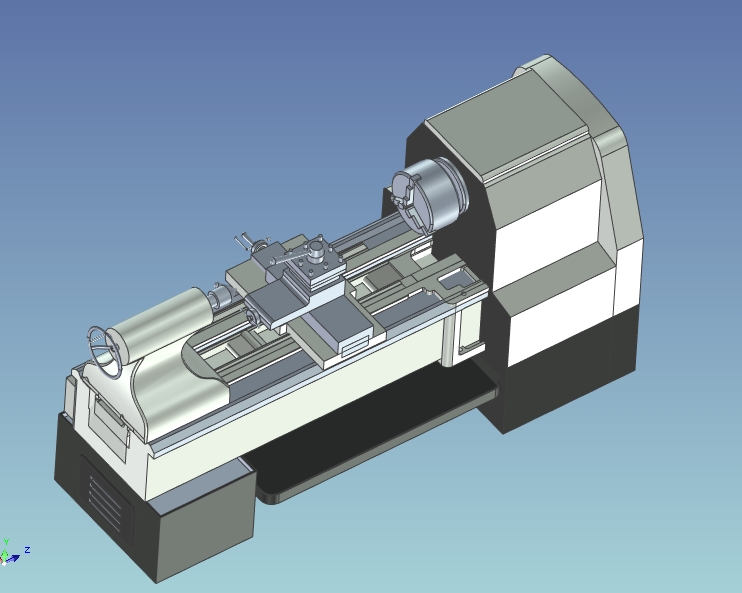

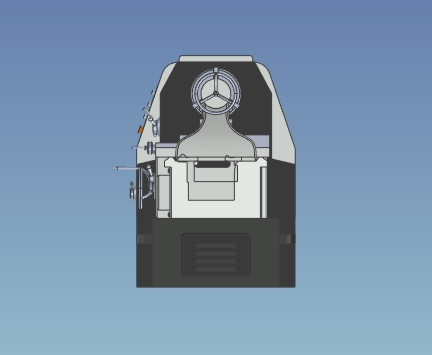

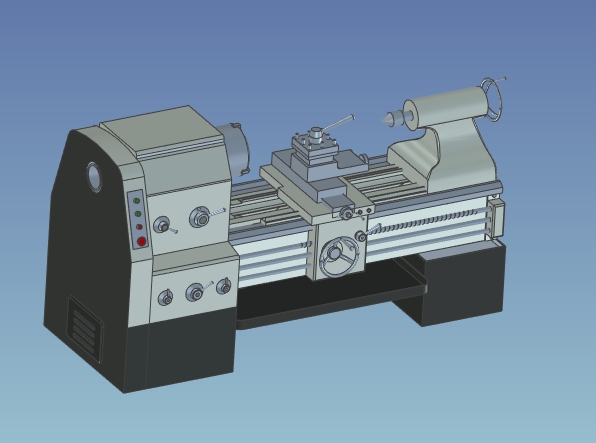

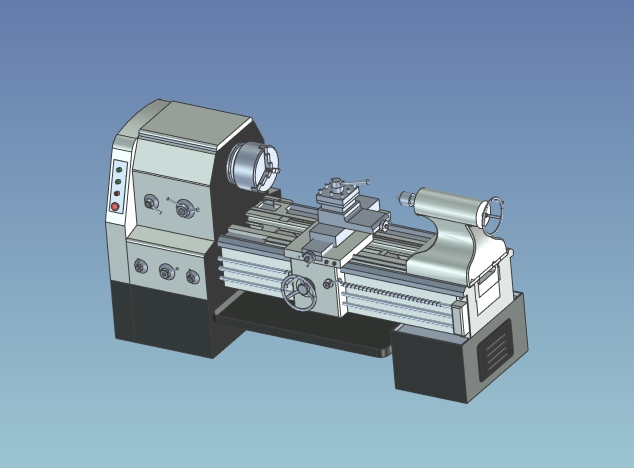

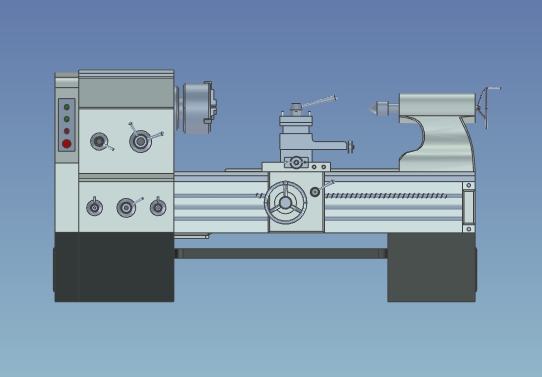

CA6140卧式普通车床结构三维设计

在中小型机械加工车间的日常生产场景里，这类卧式车床始终是承担基础切削工序的核心设备，不管是维修班组的单件配做，还是教学实训环节的操作演示，或是小批量零件的轮番生产，都能看到它的身影。从实际加工用途来看，它覆盖的工序范围很广，日常可完成内外圆柱面的粗精车削，通过调整小刀架角度还能加工不同锥度的内外圆锥面，配合端面车刀可完成盘类、轴类零件的端面加工，装上切断刀能进行切槽、切断工序，搭配相应螺纹刀具还可车削公制、英制等不同规格的内外螺纹，对于带回转成型面的零件，也能借助靠模装置完成加工，能满足多数常规回转体零件的加工需求，是机加工车间里适配性极强的通用加工设备。

从功能特性的设计角度来看，这款车床的参数设定完全贴合通用加工的实际需求，最大加工直径设定为400mm，这个尺寸覆盖了绝大多数常规轴类、盘类零件的回转直径范围，不会因参数冗余造成设备成本浪费，也不会因参数不足限制加工范围。工件长度设置了多档可选规格，从750mm到1500mm不等，不同车间可根据自身常加工零件的长度选型，避免过长床身占用多余车间场地。主轴转速范围覆盖10r/min到1400r/min，一共设置12级变速档位，低速档位适合大直径工件的重切削粗加工，能输出足够扭矩保障切削效率，高速档位适合小直径零件的精加工，能获得更好的表面加工质量。主电机功率配置为7.5kW，这个功率参数匹配常规45号钢、铸铁等常用金属材料的切削负载，不会出现闷车、扭矩不足的问题，也不会因功率过大造成不必要的能耗浪费。

在整体结构设计思路上，这款车床优先保障了整机刚性与操作便捷性的平衡。床身采用高强度铸铁材质，经过时效处理消除内应力，导轨面经过高频淬火处理，长期使用也不易出现磨损变形，保障长期加工精度的稳定性。主轴箱采用集中润滑设计，齿轮传动系统运转平稳，噪音控制在工业生产允许的范围内，日常维护只需定期检查油位即可，不需要复杂的保养流程。溜板箱的操作手柄布局符合一线操作工人的使用习惯，进给方向切换、开合螺母操作、快速移动功能都集中在易触碰的位置，工人长时间操作也不易产生疲劳。尾座设计为可沿床身导轨调整位置的结构，既可以安装顶尖支撑长轴类零件，防止加工过程中工件出现挠曲变形，也可以换装钻头、铰刀等孔加工刀具，完成轴类零件的中心孔、同轴孔加工工序，拓展设备的加工范围。

从安装边界与外形尺寸来看，不同长度规格的设备对应不同的占地尺寸，选型时需要在设备四周预留足够的操作与维护空间，设备前端需要预留工人操作、工件装夹的站位空间，后端需要预留电气检修、排屑装置布置的空间，左右两端需要预留长轴类工件上下料、主轴箱维护的通道。设备安装时需要调整垫铁找平床身水平，避免因基础不平导致床身扭曲，影响加工精度与导轨使用寿命，电气接线需要匹配设备额定功率配置相应的线缆与保护开关，接地装置必须可靠连接，避免生产过程中出现安全隐患。整体结构布局紧凑，没有多余的外凸部件，不会占用过多车间通道空间，适合在中小型加工车间、职业院校实训车间、设备维修班组等场地布置使用，设备刚性充足，操作逻辑简单，新入职操作工经过短期培训即可上手操作，长期使用的维护成本较低，是通用机加工领域性价比极高的经典加工设备。
