印刷包装产线烫银工序配套输送装置

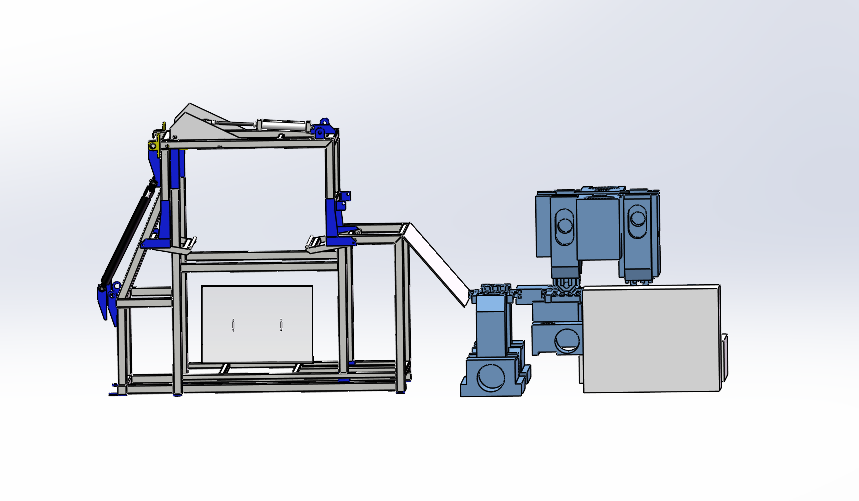

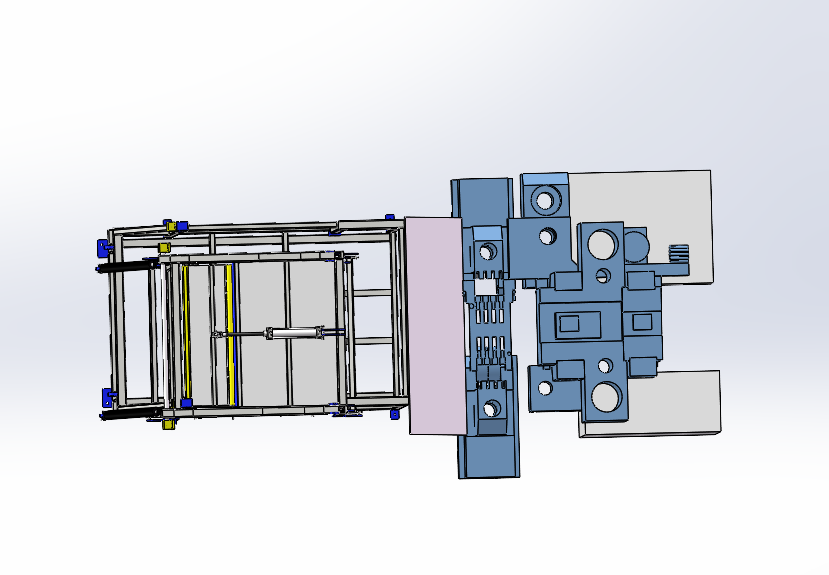

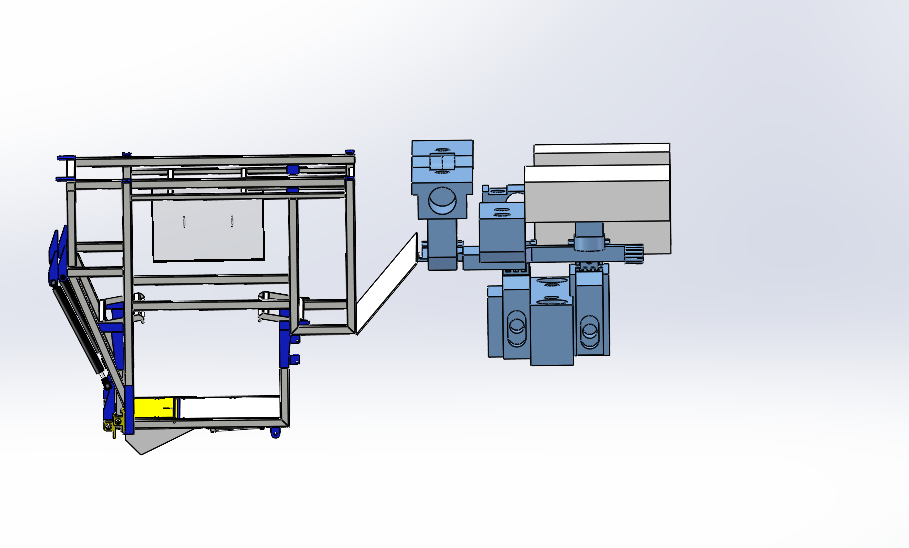

在印刷包装行业的印后精加工环节，烫银工序的成品良率与输送环节的稳定性直接挂钩，这套配套输送装置正是为解决烫银工位物料精准衔接需求开发的专用结构。从实际产线布局来看，该装置直接对接烫银主机的进料端与出料端，安装时需保证输送承载面与烫银作业工位的高度差控制在±0.2mm范围内，横向对齐偏差不超过0.5mm，避免待烫印印刷品在移送过程中出现偏斜、蹭脏的问题，整体安装边界需预留出驱动侧300mm的维护空间，张紧调节端预留200mm的操作空间，适配多数幅面在600mm以内的包装彩盒、商标标签、高档贺卡类产品的输送需求。

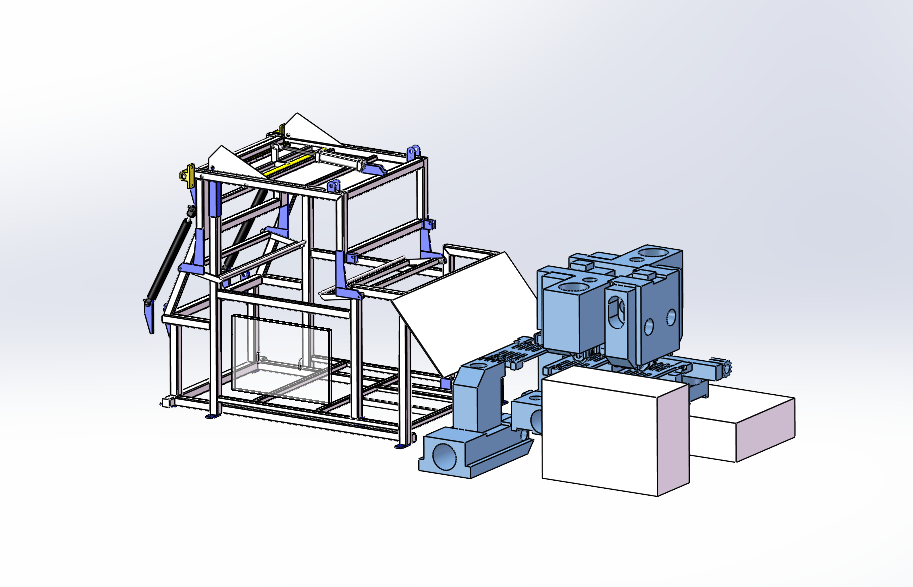

从结构设计思路上，整套装置采用模块化拆分思路，核心分为承载输送段、导向限位段、张紧调节段三个独立单元，输送段选用平皮带作为承载介质，相比链板输送可避免硬接触刮花印刷品表面的银浆层或烫印箔，皮带表面做哑光防滑处理，摩擦系数控制在0.3-0.4区间，既保证移送过程中物料不发生滑移，又不会因粘度过大导致取料时扯坏薄纸类基材。导向装置分布在输送段两侧，采用可调式挡边结构，可根据加工物料的幅面在100mm-650mm范围内自由调节宽度，挡边接触物料的一侧粘贴超高分子量聚乙烯耐磨条，长期运行不会产生划痕或掉屑污染印刷面。

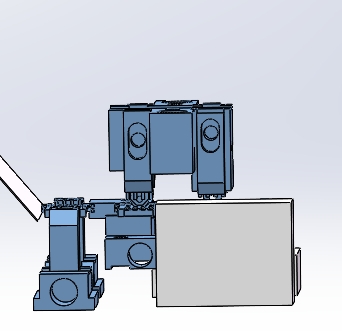

驱动系统采用侧装式布局，将驱动电机与减速单元集成在输送架体的单侧，减少装置下方的占用空间，方便产线排布时走布线槽与收集废料，驱动辊做腰鼓型加工处理，可自动纠正皮带运行过程中的跑偏问题，无需频繁人工调整。张紧装置采用螺杆调节式结构，布置在输送段的进料端，调节行程为50mm，可适配不同伸长率的皮带材质，张紧力调节时需保证皮带下压量在10-15mm区间，避免张紧过紧导致皮带过早疲劳开裂，或是张紧过松出现打滑丢转的问题。部分适配高端烫银机的配置版本，会在输送段靠近烫银作业区的位置加装清洁辊机构，采用粘尘胶辊与印刷品表面轻接触，提前粘除纸面附着的纸毛、灰尘，避免烫银时出现白点、虚烫的缺陷。

实际运行过程中，该输送装置的运行速度需与烫银主机的作业节拍完全匹配，速度调节范围覆盖0-15m/min，可根据不同烫印面积、不同基材厚度灵活调整，当输送薄型铜版纸类物料时可适当提高运行速度，加工厚卡纸、特种纸类物料时降低速度保证移送平稳。日常运维层面，结构设计时特意将易损件都设计为快拆结构，皮带、耐磨条、清洁辊都可不用完全拆解架体直接更换，减少产线停机维护时间，架体整体采用碳钢喷塑材质，接触印刷品的部位全部做无锐角处理，避免刮伤物料或是划伤操作人员。从应用场景延伸来看，这套输送结构除了配套烫银机使用外，稍作调整导向宽度与输送速度，也可适配局部UV、模切、压痕等其他印后加工工位的物料移送需求，属于印后设备里通用性较强的配套输送单元，建模时所有安装孔位、连接尺寸都按照行业通用配套标准做了适配，可直接对接多数主流型号的烫银设备，无需额外做转接结构设计。
