工业皮带传输输送设备结构设计

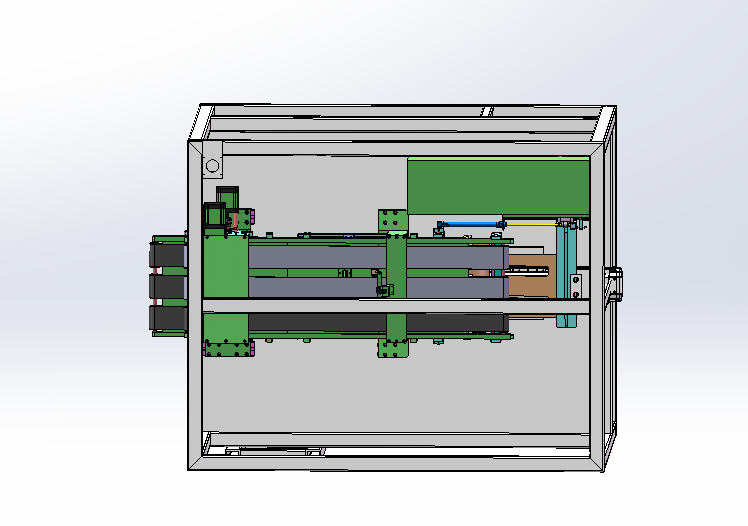

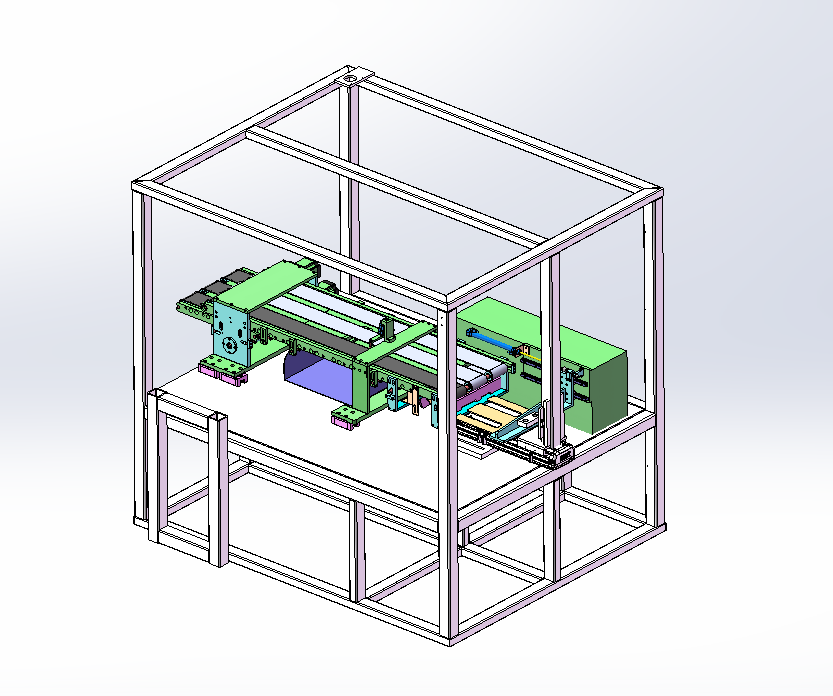

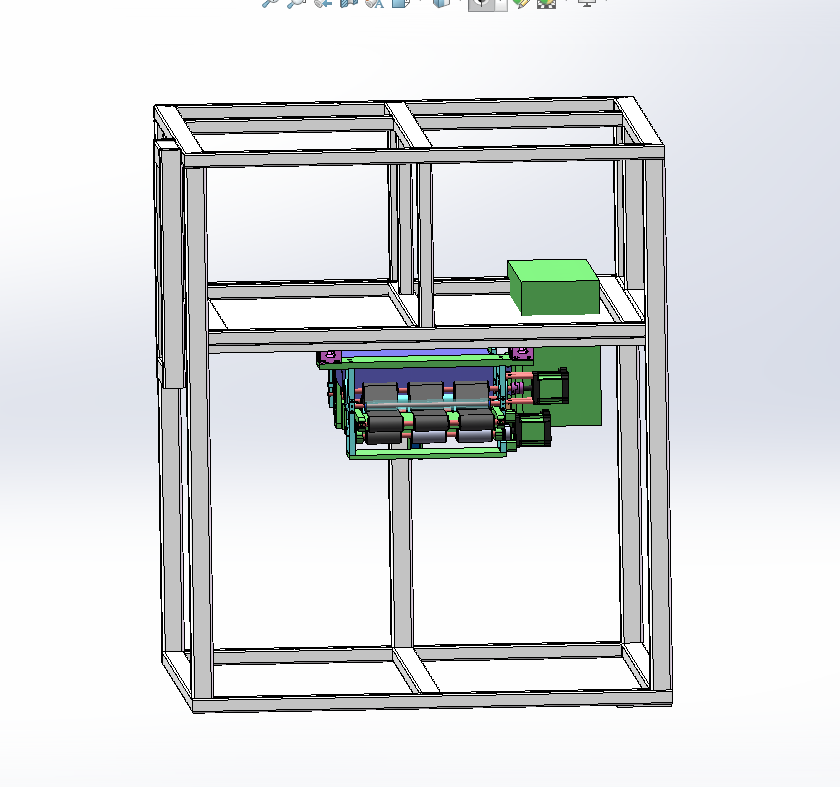

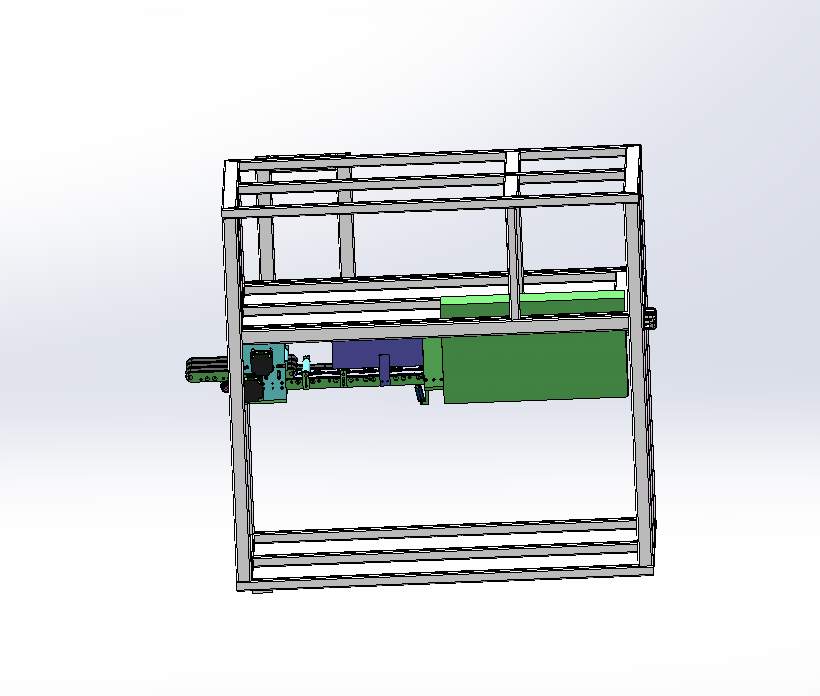

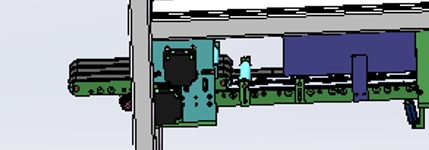

　　在离散制造车间的物料转运环节、包装线的工件流转工位、电商仓储的包裹分拣段，这类皮带传输设备都是承担连续物料输送的核心载体，不同于辊筒输送的间隙式输送特性，皮带传输可实现散料、小件不规则工件的平稳连续输送，不会出现小件卡滞、散料洒落的问题，适配从电子元器件小零件到袋装原料、箱装成品的多品类物料输送需求。从结构设计逻辑来看，这套模型完整还原了皮带传输设备的核心组成：驱动端采用电机搭配减速机构的布局，通过联轴器将动力传递给驱动滚筒，依靠滚筒与皮带接触面的摩擦力带动皮带循环运转，设计时需要根据输送物料的单重、输送线长度、输送速度计算所需驱动扭矩，匹配对应功率的驱动单元，避免出现启动打滑、重载停转的问题。

　　张紧机构布置在设备尾端，采用螺旋张紧结构，通过调整尾端滚筒的前后位置来调节皮带张紧度，张紧行程需要预留皮带长期使用后的拉伸余量，一般按皮带总长度的2%-3%预留调整空间，同时张紧调整时要保证两端滚筒轴线平行，防止皮带运行过程中出现跑偏、磨边的问题。托辊组分为上下两层布置，上层承载托辊采用槽型或平行托辊，根据输送物料形态选择，散料输送用槽型托辊增大承载截面积，箱装工件用平行托辊保证输送面平整，下层回程托辊间距可适当放大，减少整体托辊用量降低制造成本，托辊转动阻力直接影响整机运行功耗，设计时要选用转动灵活的密封托辊，避免粉尘进入轴承造成卡滞。

　　机架部分采用型钢焊接结构，整体框架做了刚性加强，长距离输送时需要在机架中间段增加中间支撑腿，防止机架受载后出现下挠变形，安装时要保证机架整体的直线度与水平度，直线度偏差每米不超过1mm，水平度偏差控制在千分之二以内，避免皮带运行时受侧向力出现跑偏。清扫装置布置在驱动滚筒下方，采用刮板结构贴合皮带表面，可及时清理皮带表面粘附的粉料、碎屑，防止粘附物料进入滚筒与皮带的接触面造成皮带磨损、滚筒表面包胶脱落。设备的侧边预留了安装光电传感器、急停拉绳的安装位，可直接对接生产线的控制系统，实现物料到位检测、故障急停等自动化功能，进料端可根据需求加装导料槽，防止物料落料时出现撒漏，出料端可搭配分拣机构、接料溜槽实现物料的分流转运。

　　从安装边界来看，这类标准段皮带传输设备的宽度可根据输送物料尺寸调整，常用宽度从300mm到1200mm不等，单段标准长度一般为3米、6米，可多段拼接实现长距离输送，设备底部的支撑腿可做高度调整，适配不同高度的生产线对接需求，整体安装时不需要做复杂的地基固定，只要地面平整即可通过支撑脚调平后投入使用，后期维护时仅需要定期检查皮带张紧度、托辊转动情况、减速箱润滑油位，日常维护成本较低，可长期连续稳定运行。在三维建模过程中，这套结构完整还原了各部件的装配关系，驱动端的轴承座安装位、滚筒的轴肩定位、张紧机构的调整滑槽都做了准确的结构表达，可直接用于结构校核、工程出图，也可作为非标输送线设计的基础模块，根据实际工况调整尺寸参数后快速生成对应设计方案，减少重复建模的工作量。
