四缸压缩熔接成型设备结构设计

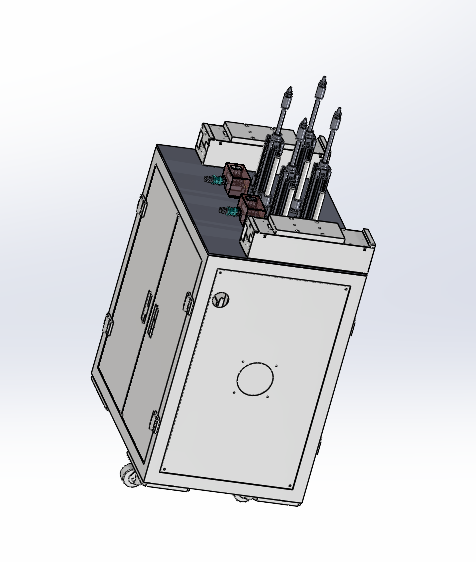

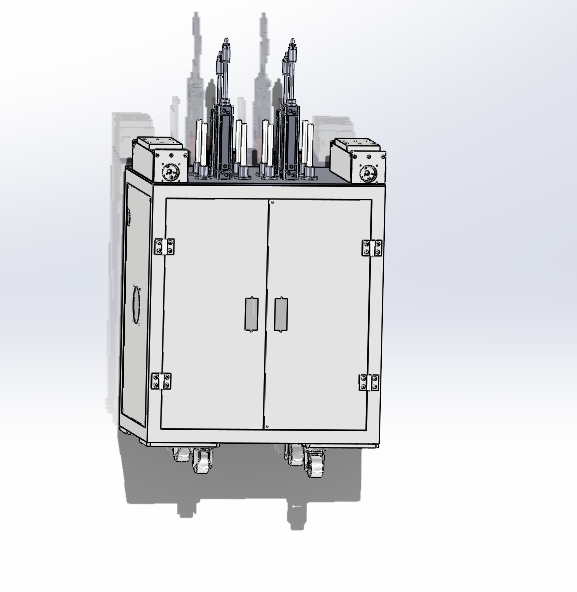

　　在热塑性材料制品加工领域，这类四缸布局的压缩熔接设备，主要面向橡胶、改性塑料等需要高温压合的工件加工场景，常见于汽车密封件、工业橡胶垫片、复合塑料板材的批量生产环节，区别于单缸压机的单点施压逻辑，四缸的布局从根源上解决了大尺寸模腔受压不均的问题，避免成型件边缘熔接不牢、内部应力集中的常见缺陷。从结构设计逻辑来看，设备主体采用箱式承载框架，外侧的双开门结构预留了模具维护、物料取放的操作空间，门体上的锁扣采用快拆式搭扣设计，日常换模、清理模腔时不需要额外工具就能快速开启，闭合后能保证框架整体的结构刚性，避免施压过程中框架形变影响压合精度。

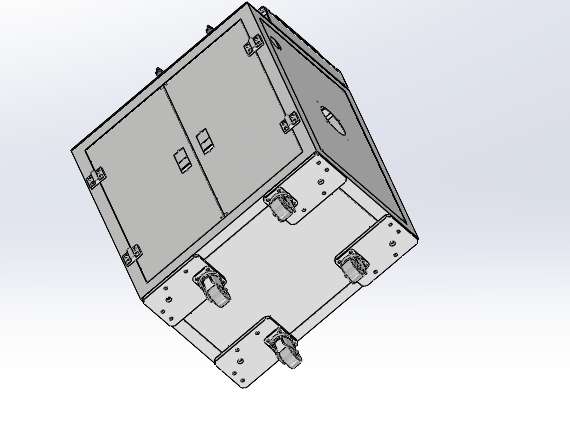

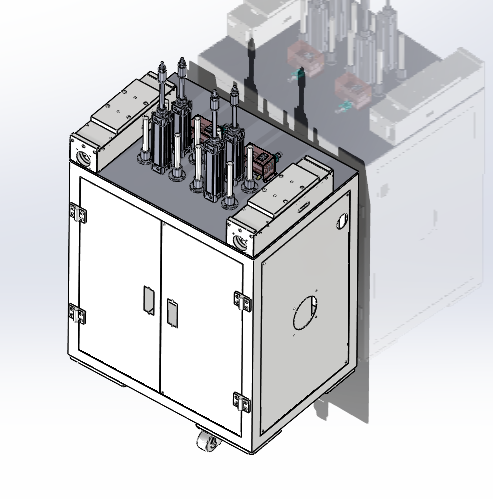

　　底部伸出的四个带锁止结构的安装支脚，是整个设备的安装定位基准，支脚的安装孔位按照通用工业设备的安装间距设计，既可以直接固定在混凝土设备基座上，也能搭配减震垫安装在生产线的钢制机架上，安装边界预留了足够的管线排布空间，加热管路、冷却回路、气缸供气管路都可以从支脚之间的空隙走线，不会和设备运动部件产生干涉。四个施压气缸采用分布式布局，分别对应模腔的四个角位，每个气缸的施压行程独立可调，既可以四个气缸同步输出压力完成整板工件的压合成型，也可以根据异形工件的施压需求，单独调整对应位置气缸的压力参数，针对局部需要更高熔接压力的结构做针对性施压，这种设计大幅提升了设备对不同规格工件的适配性，不需要因为工件形状变化就更换整套施压机构。

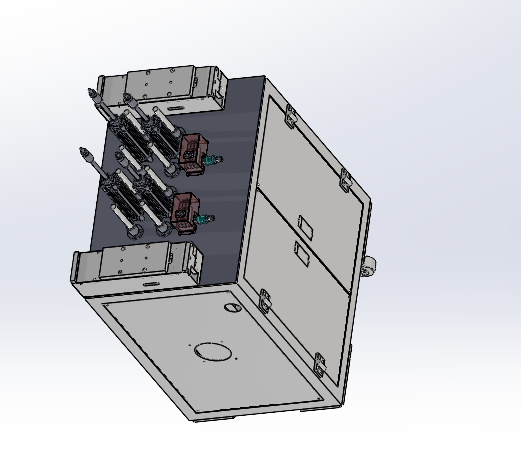

　　设备的温控系统集成在框架内部，加热模块紧贴模腔安装，能快速将模温提升至热塑材料的熔融温度，冷却回路则环绕模腔布置，在物料完成熔接后快速通冷却水降温，缩短成型周期，模腔的定位槽采用标准化尺寸设计，能兼容市面上多数通用规格的压缩熔接模具，减少用户的模具定制成本。从实际使用的角度出发，设备侧面预留的操作接口集成了气压调节、温度控制、行程调整的所有操控部件，操作人员不需要绕到设备背面就能完成所有参数调整，设备的整体外形尺寸控制在常规工业生产线的工位宽度范围内，不会占用过多的车间场地，吊装位置在框架顶部的四个角位，方便车间内的行车完成设备的转场、安装作业。

　　在结构强度校核阶段，整个框架采用加厚钢板焊接后去应力处理，能承受四个气缸满压输出时的反向作用力，长期使用不会出现框架开焊、形变的问题，气缸和施压压头之间采用浮动连接结构，即使压头和模腔存在微小的平行度误差，也能在施压过程中自动找平，避免压头偏磨、工件压伤的问题。
