电磁鼓式制动装置结构设计方案

电磁鼓式制动装置常配套在起重运输设备、港口装卸机械、矿山输送线、建筑卷扬机构等需要可靠停车制动的作业场景中，作为传动系统末端的安全执行部件，其核心作用是在动力切断后快速消耗转动部件的剩余动能，让运动机构在预设距离内平稳停驻，同时在设备静止状态下提供足够的锁止力矩，避免负载滑移引发安全事故。不同于液压制动需要配套独立的液压站与管路系统，这类电磁驱动的鼓式制动器直接取电即可完成动作，响应速度更快，管路泄漏风险更低，在频繁启停的作业工况下维护成本更具优势。

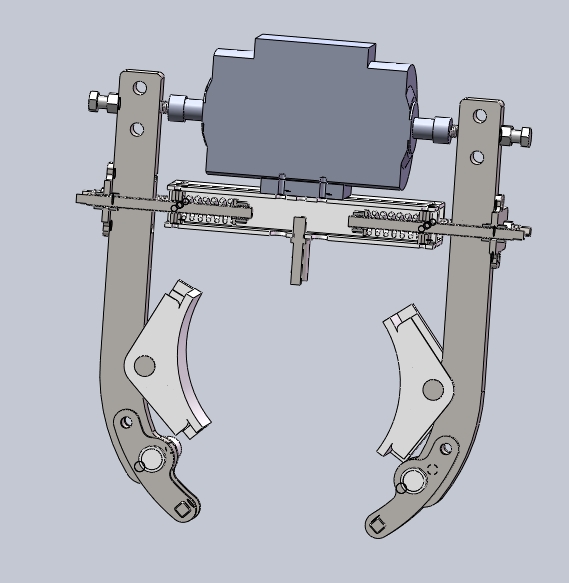

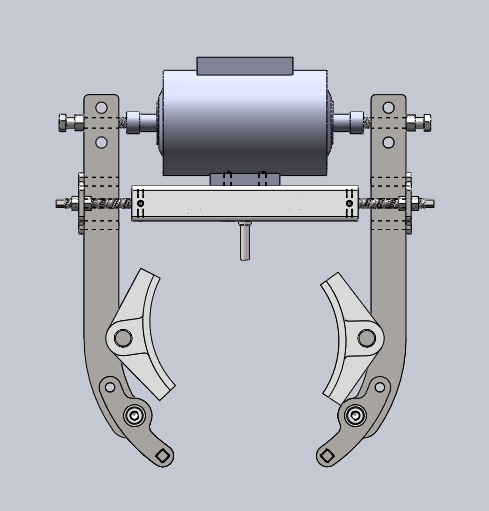

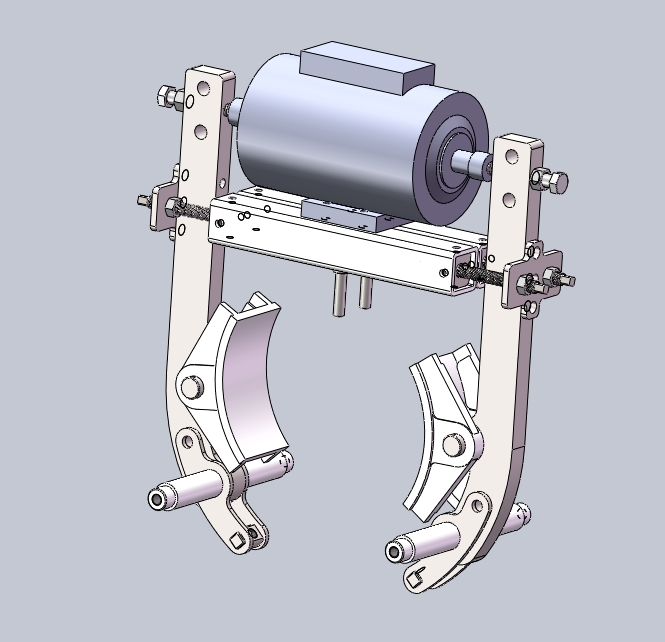

整套装置的结构围绕对称式双制动臂布局展开，核心受力部件为两侧的铸钢制动臂，臂体上预留了铰接安装孔位，安装时通过固定销轴将制动臂铰接在设备基座的对应支座上，铰接孔内配套自润滑衬套，减少长期摆动带来的磨损量。制动臂的上端通过可调螺杆与中部的电磁驱动单元连接，螺杆两端配备锁紧螺母，安装调试时可通过旋转螺杆调整两侧闸瓦与制动轮之间的间隙，保证两侧间隙均匀，避免出现偏磨、抱闸不同步的问题。制动臂的下端为闸瓦安装座，弧形的闸瓦通过销轴固定在安装座上，闸瓦的摩擦面弧度与配套制动轮的外圆弧度完全匹配，抱闸时摩擦面可以完全贴合在制动轮表面，最大化接触面积，避免局部压强过大导致摩擦材料过快损耗。

电磁驱动单元布置在两套制动臂的中间上方位置，内部集成了励磁线圈、衔铁、复位弹簧组件，通电状态下线圈产生的电磁吸力克服弹簧预紧力将衔铁吸合，衔铁带动连接螺杆拉动两侧制动臂绕下端铰接点向外摆动，使闸瓦脱离制动轮表面，此时传动系统可正常运转；当设备断电或者触发制动信号时，线圈励磁消失，复位弹簧的弹力通过螺杆传递到两侧制动臂，推动制动臂向内摆动，让闸瓦紧紧压在制动轮外圆面上，通过摩擦力矩实现制动。驱动单元的外壳采用铸铁材质，既可以为内部线圈提供防护，避免车间内的粉尘、水汽侵入造成线圈绝缘失效，同时厚重的壳体也能吸收线圈通电时产生的振动，降低制动动作的冲击噪音。

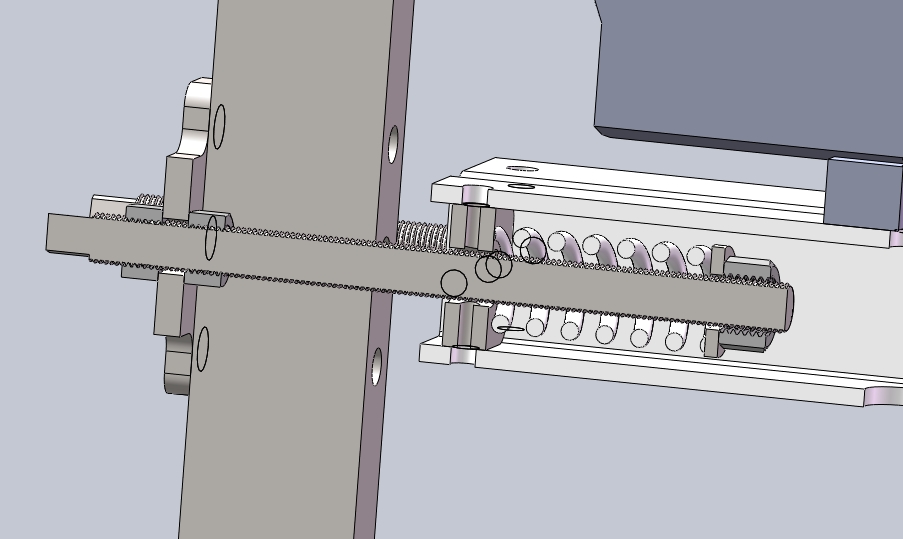

安装边界方面，整套制动器的横向安装尺寸由配套制动轮的直径决定，设计时铰接支座的中心距需要与制动臂的安装孔位严格匹配，保证制动臂摆动时不会与周边的传动部件、机架结构发生干涉。纵向安装空间需要预留出电磁驱动单元的接线空间，同时要保证螺杆的调节行程足够覆盖闸瓦摩擦片磨损后的补偿量，通常摩擦片磨损到原厚度的三分之一时就需要更换，此时螺杆的调节余量要能保证闸瓦松开时间隙维持在0.3到0.8毫米之间，间隙过大会导致制动响应滞后，间隙过小则容易出现带闸运行、摩擦片异常发热的问题。制动臂上的弹簧安装位配套了等节距圆柱螺旋制动弹簧，弹簧的预紧力可以通过端部的螺母调整，预紧力大小直接决定额定制动力矩的数值，调试时需要根据配套设备的额定负载、转动惯量计算所需的制动力矩，对应调整弹簧压缩量，避免制动力矩不足导致停车滑移，或是制动力矩过大造成传动部件冲击过载。

从结构设计的细节来看，两侧制动臂的铰接点、闸瓦安装点、螺杆连接点的位置经过力臂优化，在相同的弹簧推力下可以获得更大的闸瓦正压力，提升制动效率的同时降低弹簧的负荷，延长弹簧的疲劳寿命。闸瓦的摩擦材料采用耐高温的无石棉摩擦材质，在连续制动产生高温的情况下仍能保持稳定的摩擦系数，不会出现摩擦系数骤降导致的制动失效问题。所有铰接转动位置都设计了防尘密封结构，避免作业环境中的粉尘、砂砾进入转动副造成磨粒磨损，减少日常维护的频次。整套装置没有复杂的液压、气动管路，布线仅需给电磁线圈提供对应电压的供电即可，安装调试流程简单，适合在现有设备的制动系统改造项目中直接替换安装，不需要对原有设备基座做大规模改动。
