龙门式熔融沉积成型3D打印设备结构数模

这套龙门式熔融沉积成型设备的结构设计，核心围绕桌面级与小型工业级增材制造场景的实际使用需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于运动精度、维护便捷性与成型稳定性。从实际应用场景来看，这类结构的设备既可以用于产品研发阶段的原型件快速打样，帮助结构工程师验证装配干涉、外观曲面的落地效果，也能满足小批量定制化非金属零件的直接生产，覆盖工装夹具治具制作、文创产品定制、教学实训操作、创客项目落地等多个场景，相比工业级大型金属增材设备，它的部署门槛更低，对使用场地的承重、供电要求更宽松，普通实验室、设计工作室、小型加工车间都可以直接布置使用。

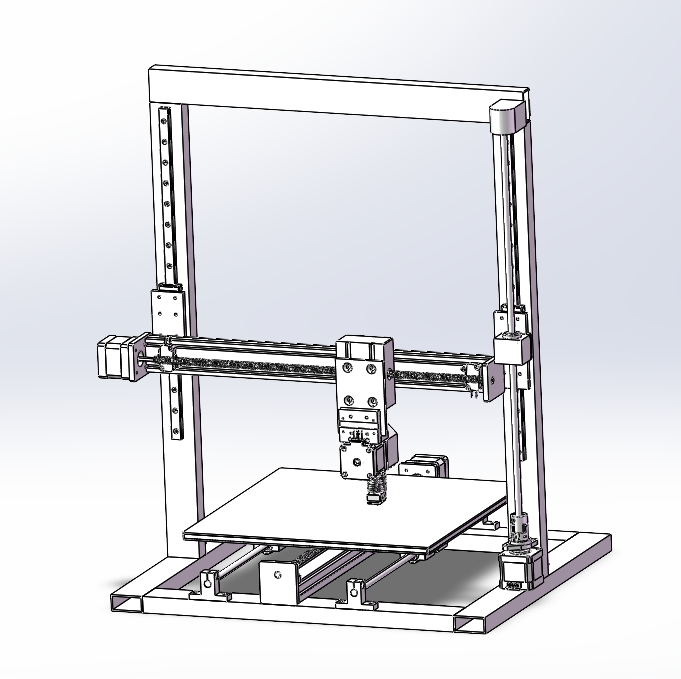

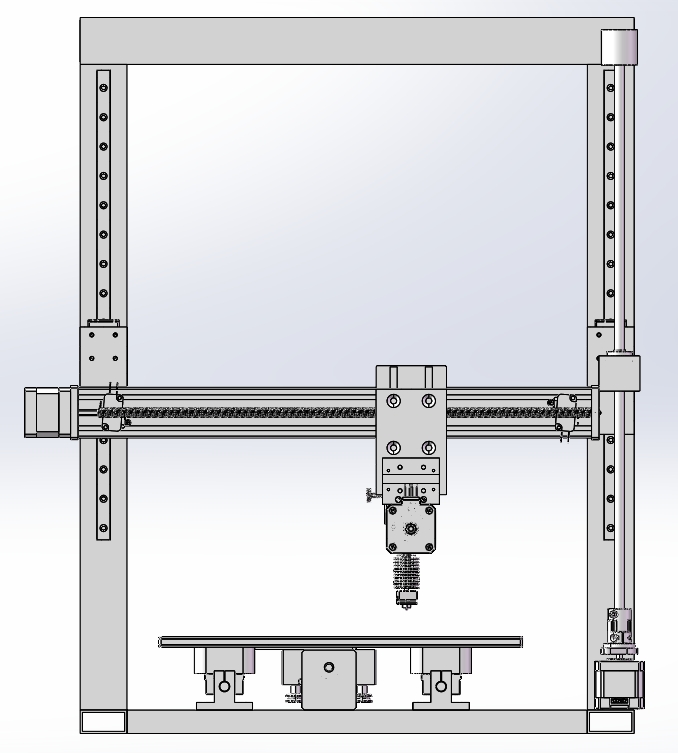

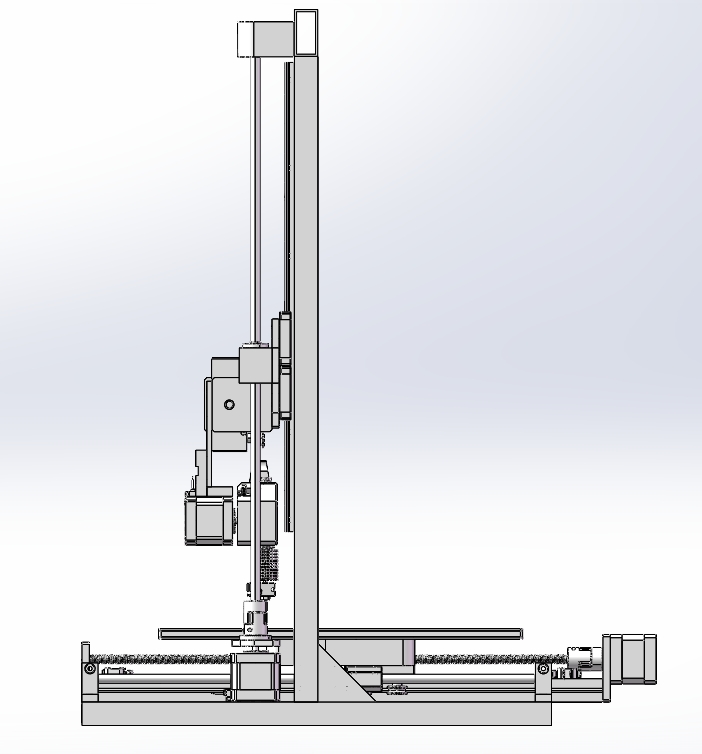

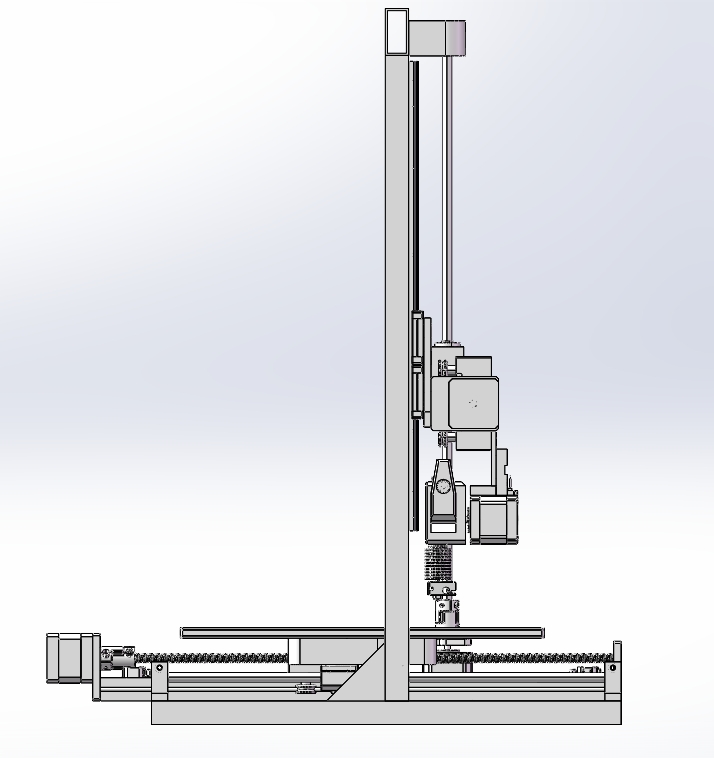

从功能特性上看，这套结构采用XZ轴龙门挂载喷头、Y轴独立驱动成型平台的运动布局，和传统悬臂式喷头移动结构相比，龙门双侧导向的设计能大幅降低喷头高速运动时的抖动量，尤其是在打印大尺寸薄壁件、长跨度横向结构时，X轴运动梁的两端同步支撑可以避免悬臂结构常见的远端下垂问题，有效减少层纹错位、壁厚不均的打印缺陷。Z轴的传动采用双侧同步带或者丝杆联动的设计思路，保证X轴横梁上下运动时的水平度，避免单Z轴驱动带来的横梁倾斜问题，直接影响首层打印的贴合均匀度——做过FDM打印调试的工程师都清楚，Z轴水平度偏差超过0.1mm，就会出现平台一侧粘不住料、另一侧喷嘴刮蹭平台的问题，这套结构的Z轴导向柱布置在龙门两侧立柱内部，传动件隐藏在型材内腔，既可以减少打印过程中飘散的PLA、ABS粉尘附着在传动面上造成的磨损，也能避免日常操作时工具、线材剐蹭到传动部件引发的运动故障。

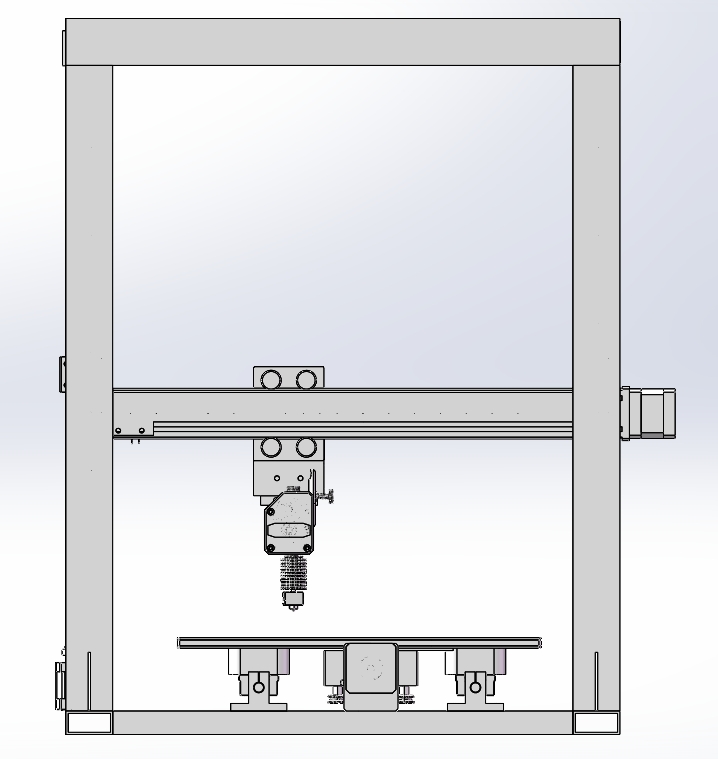

打印喷头模块采用集成化快拆设计，从数模结构可以看到，喷头组件集成了加热块、喉管散热、进料齿轮、冷却风扇四个核心部分，安装接口采用标准化的挂载槽，不需要复杂的拆装工具就可以完成喷头更换，适配不同口径的喷嘴——比如打大尺寸低精度原型件换0.6mm喷嘴提升打印效率，打精细小零件换0.2mm喷嘴保证细节精度，甚至可以更换适配柔性耗材的远程进料喷头，拓展TPU、TPE等软质材料的打印能力。喷头侧面的冷却风道直接对准喷嘴出料位置，打印PLA等需要快速冷却的耗材时，可以保证刚挤出的耗材快速定型，减少悬垂结构的拉丝、下垂问题。

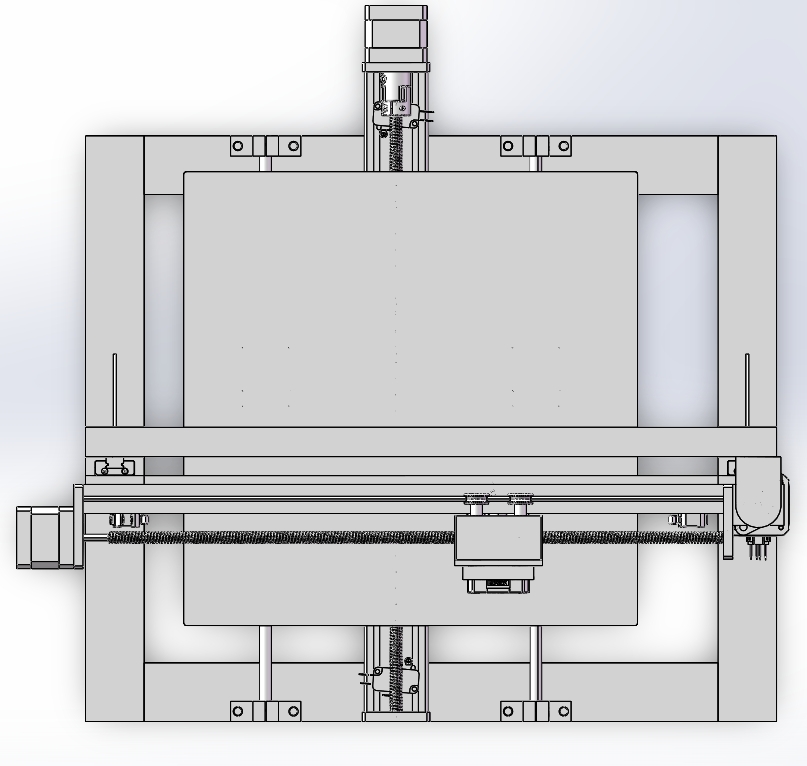

下方的成型平台采用三点或者四点调平结构，平台基板采用铝质加热板加表面贴膜的组合，加热板的温度覆盖室温到110摄氏度区间，可以满足ABS、PETG等需要热床减少翘曲的耗材打印需求，平台的Y轴运动采用直线导轨加同步带传动，导轨布置在平台底部两侧，运动过程中平台的负载均匀分布在两个导轨滑块上，即使打印重量较大的实心零件，也不会出现平台倾斜、运动卡顿的问题。设备的外框架采用标准铝型材拼接，不需要定制焊接机架，加工和装配难度都很低，所有型材连接处采用角件固定，装配时不需要复杂的工装定位，普通装配人员按照装配指引就可以完成整机组装，后期如果需要拓展成型尺寸，只需要更换对应长度的型材和传动同步带，不需要重新开模制作结构件，大幅降低了设备的改造成本。

从安装边界尺寸来看，这套结构的成型尺寸控制在300*300*300mm的常规桌面级区间，整设备的外部轮廓宽度在500mm左右，深度在450mm左右，高度在600mm以内，不需要占用太大的工作台面，普通的标准防静电工作台就可以放置，设备后侧预留了走线槽和控制板安装位，所有电机线、加热线、传感器线都可以沿着型材内腔的走线槽布置到后侧的控制盒内，避免线材外露干扰运动部件，也让设备整体外观更整洁。设计过程中特意预留了耗材架的安装位置，可以在设备顶部或者侧方挂载1kg装的标准耗材盘，不需要额外放置独立的耗材架，减少设备周边的空间占用。

从结构设计的细节考量，所有运动部件的限位开关都布置在运动行程的端点位置，采用物理接触式或者光电式限位，保证设备开机回零的位置精度，同时在传动同步带的位置预留了张紧调节结构，设备使用一段时间后同步带出现松弛时，不需要拆卸部件就可以直接调节张紧度，保证运动传动的精度。喷头和平台的线缆都采用拖链收纳，随着X轴、Y轴、Z轴的运动，拖链可以规整线缆的弯曲轨迹，避免线缆反复弯折出现线芯断裂的问题，延长设备的无故障运行时间。这套数模完整还原了设备的所有运动副和安装接口，不管是用来做设备结构的教学演示，还是基于这个基础框架做定制化改型，比如加装自动调平传感器、换色模块、封闭保温罩，都可以直接在现有结构上做调整，不需要从零开始搭建基础框架，能大幅缩短结构设计的周期。
