汽车底盘后纵臂定位夹紧工装组件

这套工装组件主要面向汽车底盘零部件焊装、装配工序的定位装夹需求，针对后纵臂类零件在与盘古支架对接装配时的定位精度差、装夹效率低的痛点设计，目前在乘用车底盘分装线、零部件配套加工厂的后纵臂预装工位有较高的适配性。日常生产中，后纵臂作为底盘悬架系统连接车身与车轮轮边的承载构件，其与盘古支架的对接位置精度直接影响后续四轮定位参数、悬架衬套的预紧受力状态，传统装夹方式多采用人工划线配合通用压板压紧，不仅单工位装夹耗时久，还容易出现纵臂梁底支撑悬空、轴套定位偏斜的问题，批量生产时的一致性很难保证。

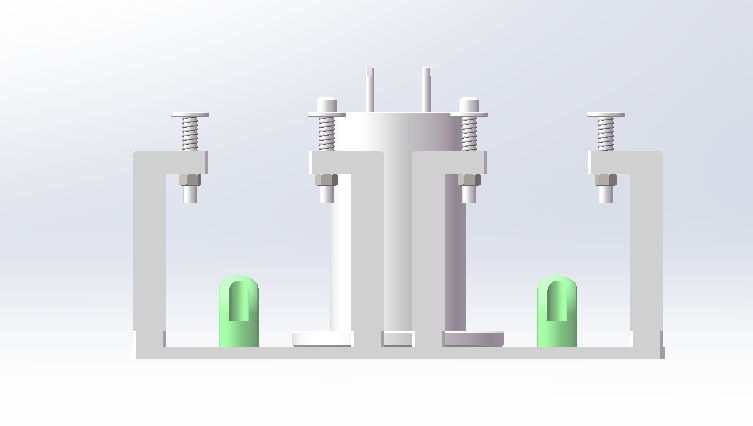

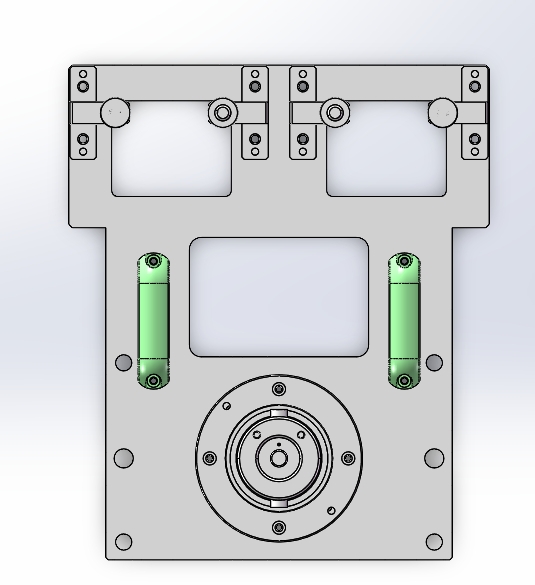

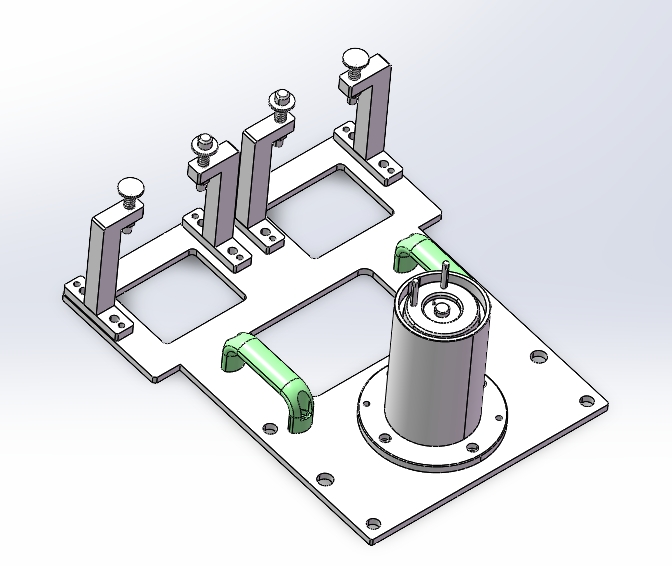

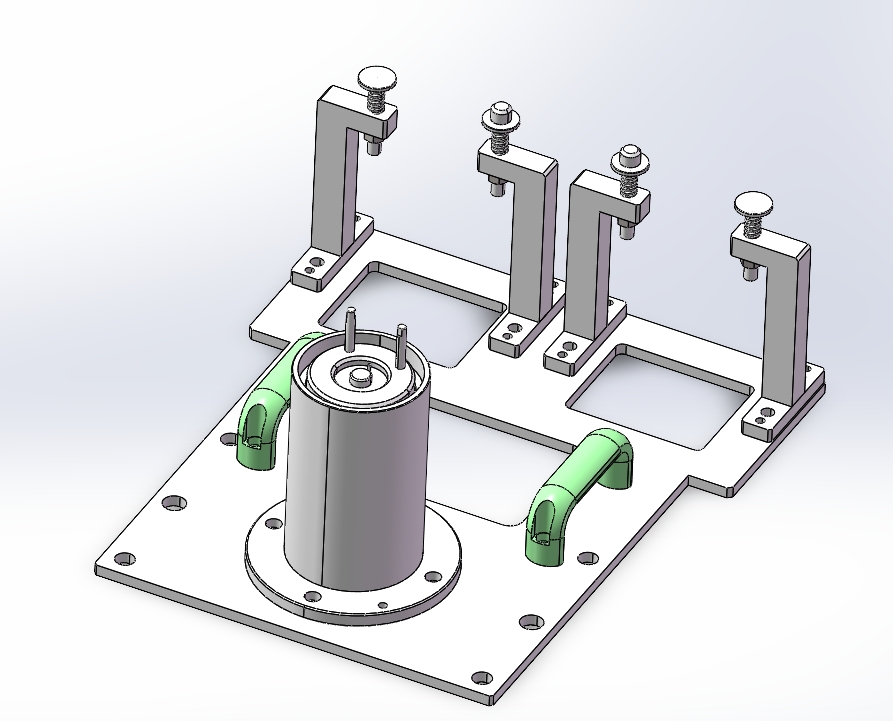

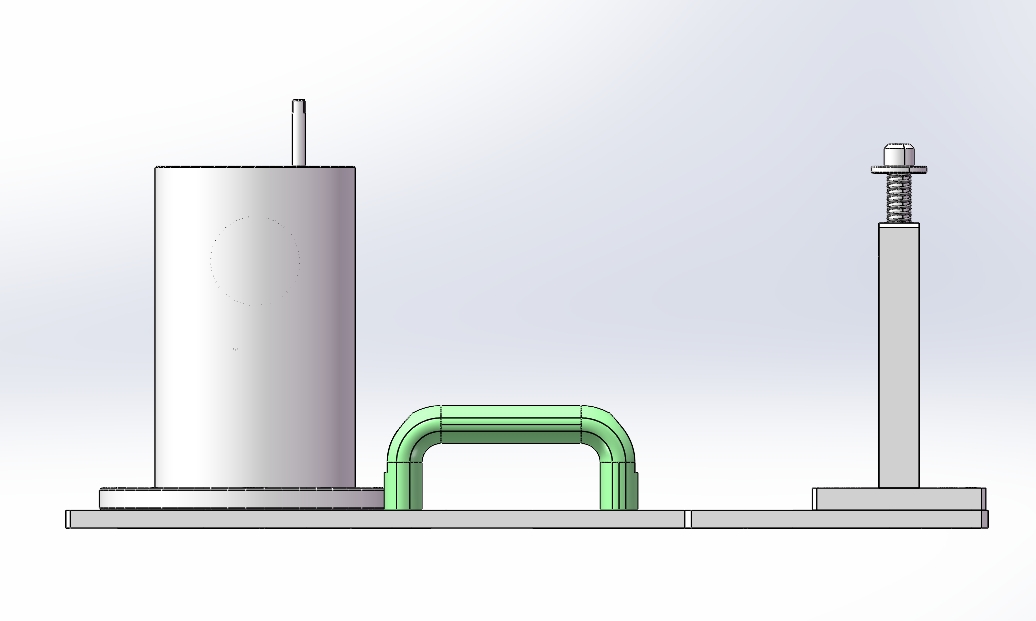

从结构功能来看，整套组件分为固定座、安装底板、两套夹紧组件、两套活动支撑块组件、两套轴套定位压紧组件几个核心单元。固定座作为整套工装的承载基座，底部预留了与工位工作台T型槽匹配的安装孔位，可直接通过T型螺栓固定在标准装配工作台上，不需要额外加工过渡连接法兰，适配多数主机厂现有分装工位的安装边界。底板安装在固定座顶端，作为所有功能组件的安装基准面，平面度公差控制在0.05mm以内，保证各功能单元的安装位置精度。

轴套定位压紧组件采用对称布置形式，安装在底板上，核心功能是对后纵臂上的安装轴套进行径向定位与轴向压紧，定位销与轴套内孔的配合公差选用H7/g6间隙配合，既保证工件吊装时能顺利落位，又能将轴套的径向定位误差控制在0.1mm以内，避免后续螺栓穿装时出现孔位错位。两套夹紧组件同样对称安装在固定座与底板上，夹紧点对应后纵臂盘古支架一侧的纵臂梁上表面，夹紧压头采用聚氨酯包胶结构，夹紧力控制在800-1200N区间，既可以保证装夹刚性，又不会在工件表面产生压痕，夹紧动作采用弹簧复位的手动快速夹结构，操作人员单手即可完成锁紧与松开动作，单步操作耗时不超过2秒。

活动支撑块组件的设计是这套工装的核心优化点，支撑块对应盘古支架安装位置处的纵臂梁底部，采用可浮动的弹性支撑结构，支撑块顶部型面完全匹配纵臂梁底部的曲面轮廓，当工件落位时，支撑块在弹簧力作用下自动贴紧梁底，消除工件装夹时的悬空变形，避免夹紧过程中纵臂产生弹性形变导致装配尺寸超差。支撑块的浮动行程设计为15mm，可以兼容同平台不同配置车型后纵臂的尺寸公差波动，不需要更换支撑块即可完成多车型混线生产的装夹需求。

从安装边界来看，整套工装的整体外形尺寸控制在长420mm、宽280mm、高310mm范围内，不会占用过多工位空间，固定座底部的安装孔位采用长圆孔设计，前后调节行程为30mm，可以根据不同批次工件的尺寸偏差微调工装整体位置，补偿工件的来料公差。各功能组件均采用模块化设计，夹紧压头、定位销、支撑块都设计为快换结构，当生产车型切换时，只需要更换对应的快换元件即可快速完成工装切换，换型时间控制在5分钟以内，大幅提升多品种小批量生产时的工位柔性。

在实际应用场景中，这套工装可以适配后纵臂与盘古支架的螺栓预紧、衬套压装、焊缝补焊等多道工序的装夹需求，装夹完成后工件的各安装孔位位置度稳定控制在0.2mm以内，相比传统通用装夹方式，单工位装夹效率提升60%以上，批量生产时的产品一次合格率可以稳定在99.5%以上，有效减少后续返修调整的工作量。设计过程中充分考虑了操作的人机工程性，所有夹紧操作手柄都布置在工装前侧操作人员伸手可及的范围内，不需要探身或者绕过工装即可完成所有操作，降低操作人员的劳动强度。同时各运动部件都设计了防尘结构，避免车间内的焊渣、粉尘进入运动副导致卡滞，日常维护只需要定期在导向轴位置涂抹少量润滑脂即可，维护成本极低。
