FPVbot履带式移动作业机器人平台结构

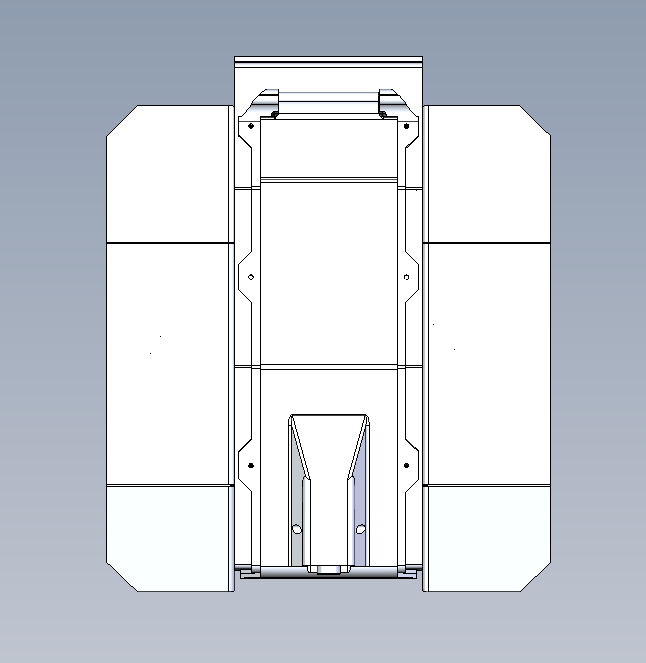

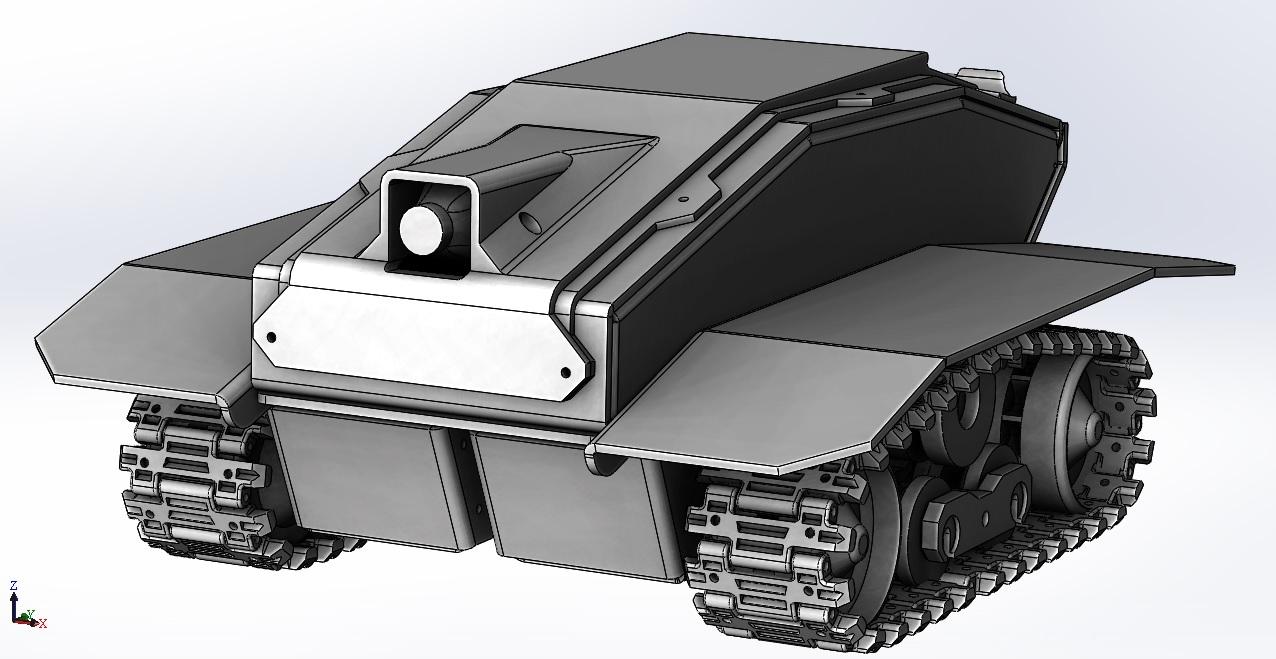

在农林果园的坡地运输、水利工程的泥泞场地巡检、基建现场的物料转运、矿山区域的短途接驳这类非铺装路面作业场景里，轮式行走机构的通过性短板始终是设备落地的核心阻碍，这款履带式移动平台的设计初衷，就是针对性解决复杂地形下的移动承载需求。从结构设计逻辑来看，整个平台采用左右对称的模块化履带行走单元布局，中部预留统一的设备安装舱位，整体外轮廓做了切角收边处理，避免在狭窄巷道、林木间隙通行时出现边角剐蹭，两侧履带单元的安装基准面与中部主框架采用定位销加螺栓组的连接方式，既保证行走单元的装配同轴度，也方便后期维护时单独拆解单侧履带组件，不需要整体抬升底盘就能完成履带张紧度调整、负重轮更换这类常规维保操作。

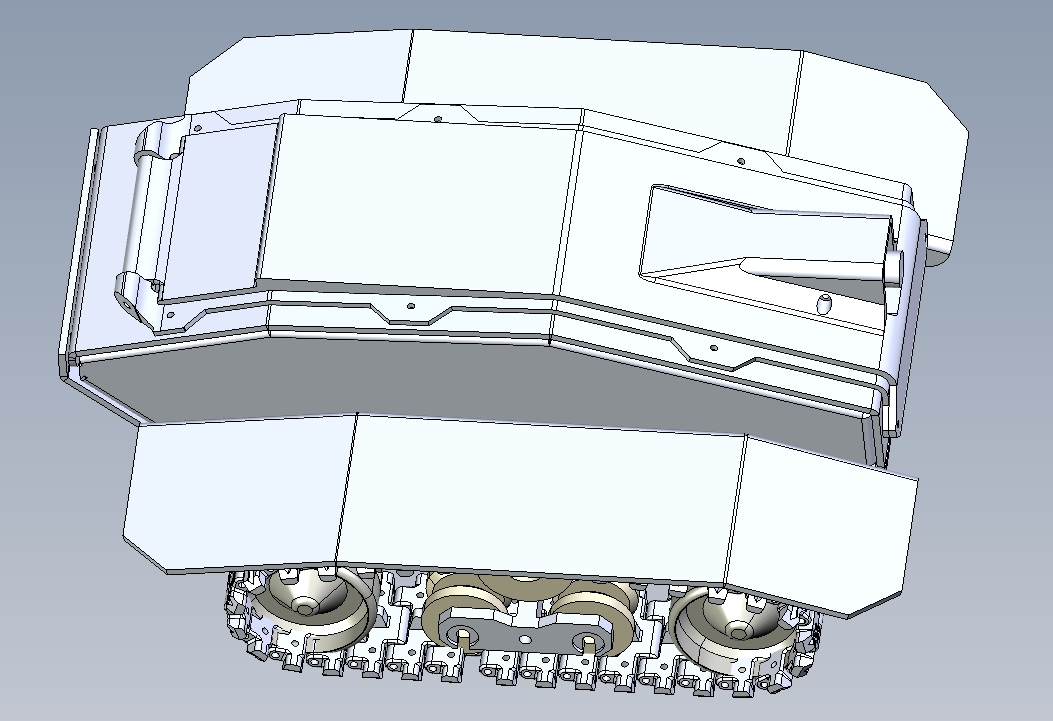

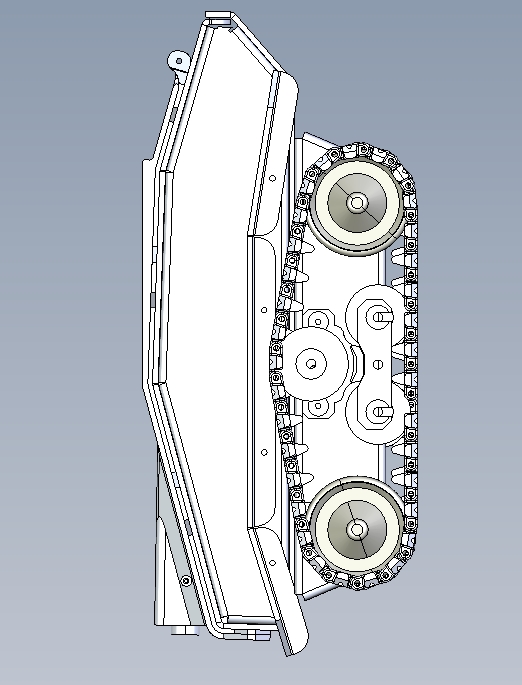

履带行走部分的设计没有采用高速履带的大节距结构，而是选用中小节距的履带板配合多组小直径负重轮，接地比压控制在较低区间，在泥泞、松软沙土路面行驶时不会出现过度沉陷，同时履带板表面做了防滑凸起结构，在湿滑的坡面、临时铺设的钢板路面上也能提供足够的抓地力，避免行走打滑。中部主框架采用空腔式结构设计，框架内部预留了电池组、控制模块、动力传输组件的安装空间，框架上表面的安装孔位按照通用工业设备安装间距做了标准化排布，不管是搭载巡检用的图像采集设备、短途运输的载物货斗，还是小型作业机具，都不需要额外打孔改制，直接通过标准螺栓就能完成搭载设备的固定，大幅降低二次改装的工作量。

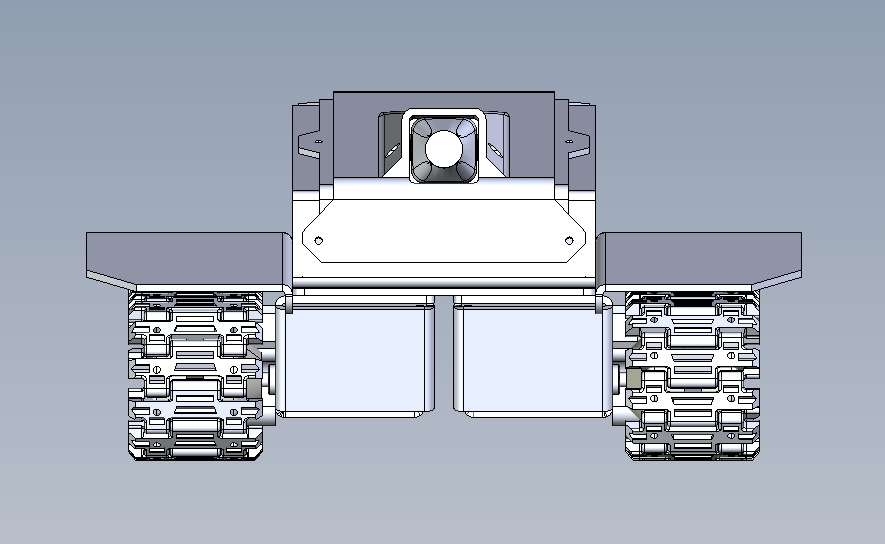

从安装边界尺寸来看，整个平台的宽度控制在常规人行通道的通行阈值内，能够顺利通过1米宽度的狭窄通道，长度方向预留了前后挂载的接口位置，前端可以加装推铲、探测传感器支架，后端能够挂载小型拖斗实现额外载物扩容，平台的重心经过配平设计，在30度以内的坡面行驶时不会出现侧翻风险，满载状态下的接地长度经过优化，跨越20厘米高度的垂直障碍、40厘米宽度的壕沟时都能保持行走稳定性，不会出现卡滞或者翘头失稳的情况。

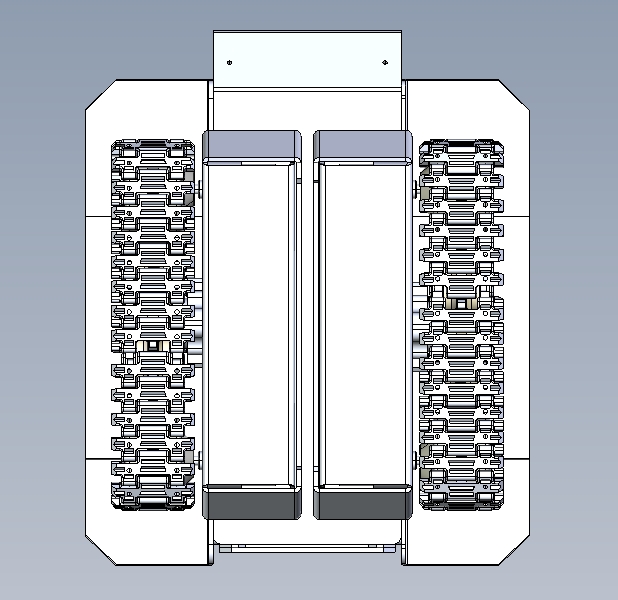

动力传输路径采用双侧独立驱动的布局，左右两侧履带分别由独立的动力单元提供动力，通过差速控制实现转向，不需要额外设置转向舵机或者转向桥结构，既减少了传动环节的功率损耗，也缩小了底盘内部的结构占用空间，原地转向时的回转半径为零，在狭小的作业空间内也能灵活调整朝向，适配仓库内部、巷道内部这类空间受限的作业场景。底盘的离地间隙经过多轮校核，既保证了田间碎石、工地凸起障碍物不会剐蹭到底盘下表面的管线与结构件，也不会因为离地间隙过高导致整体重心上抬影响行驶稳定性，底盘下表面做了平滑过渡处理，没有突出的螺栓头或者管线接头，在杂草较多的田间行驶时不会出现杂草缠绕传动轴、挂扯管线的问题。

在承载能力设计上，主框架采用型钢焊接后整体去应力处理，负重轮的轮轴选用调质处理的合金结构钢，配合密封式滚动轴承，能够在多尘、潮湿的作业环境下长期工作不需要频繁加注润滑脂，履带张紧机构采用螺纹调节式结构，操作人员只需要用常规扳手就能调整履带张紧度，不需要专用工装，在野外作业现场就能完成张紧度调整操作，避免履带过松出现脱轨、过紧加剧磨损的问题。平台的电气走线全部隐藏在框架内部的走线槽内，外部没有明线布置，既避免了行驶过程中被障碍物刮断线束，也能减少雨水、扬尘对电气接头的侵蚀，提升复杂户外环境下的工作可靠性。
