侧流式高压负压小风机结构设计

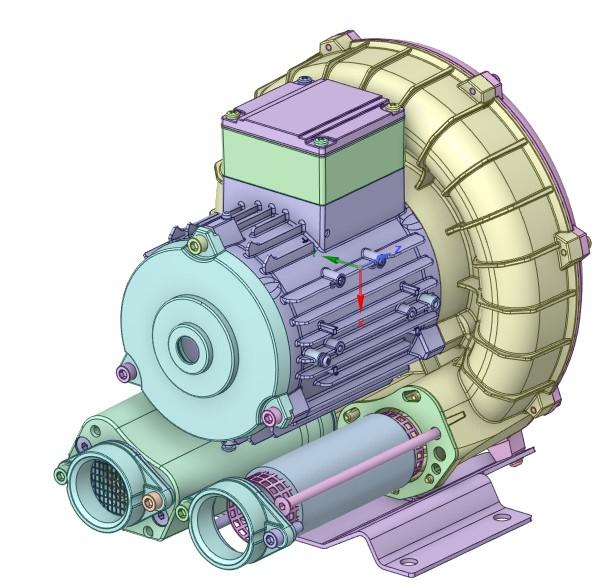

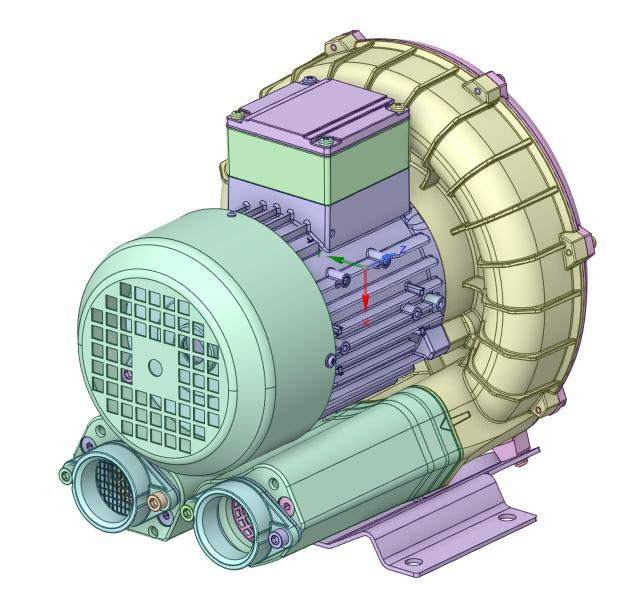

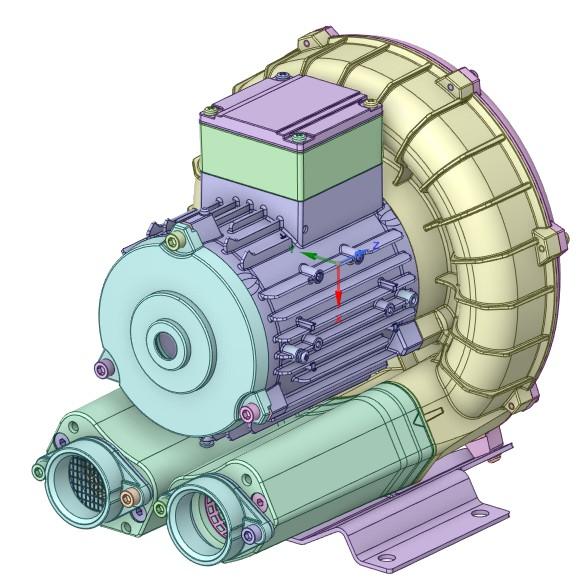

这款侧流式负压小风机的三维结构，是针对小空间负压送风、气源供给场景做的紧凑型设计，在工业配套、民用通风、小型设备气动供给领域都有很广的适配性。从实际应用场景来看，这类小体量高压负压风机常被用在小型物料气力输送工位、车间局部排风点位、水产养殖增氧末端、小型印刷设备的纸张吸附固定、牙科治疗台的负压抽吸回路，还有家用新风系统的室内侧负压引流单元，相比大型离心风机，它的安装占位小，能提供更高的风压，不需要复杂的管路转接就能直接对接设备接口。

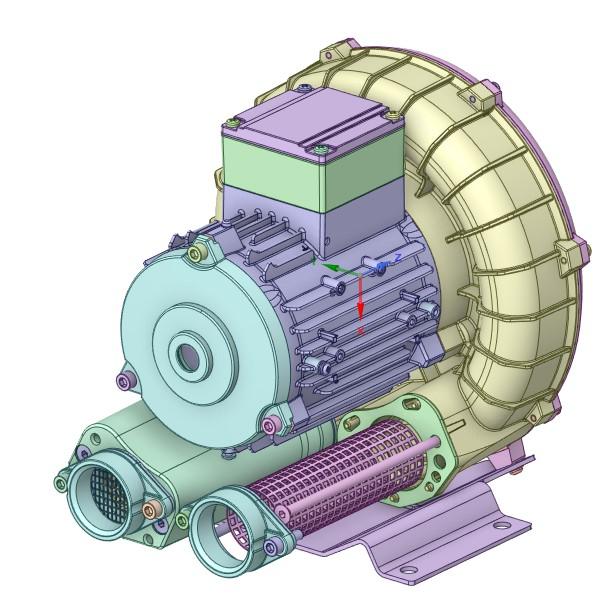

从功能特性上看，这款风机采用单叶轮侧流道结构，叶轮和泵腔之间保留了均匀的微米级间隙，运转时空气在环形流道内经过多次叶轮叶片的加速，形成稳定的高压差，既可以作为负压端抽吸空气，也可以切换作为正压端输出压缩空气，一机两用的特性让它能适配更多工位需求。电机部分和泵腔采用一体化同轴直连设计，没有额外的传动皮带或者联轴器结构，减少了传动损耗，也降低了后期维护的工作量，日常使用只需要定期检查轴承润滑状态、清理进风口滤网即可，不需要频繁拆解更换传动件。进风口设计了双层金属防护网，能阻挡粒径较大的杂物进入泵腔，避免叶轮被卡滞损坏，两个进出气接口采用同规格的法兰式接口，能快速对接标准通径的气动软管或者硬管，接口处预留了密封槽位，安装O型圈后就能保证气路的密封性，避免风压泄漏影响工作效率。底部的安装支架采用折弯成型的钢板结构，预留了四个长圆形安装孔，能适配不同孔距的安装基面，安装时可以在支架和基面之间加装橡胶减震垫，降低运转时的振动传递，减少工作噪音。

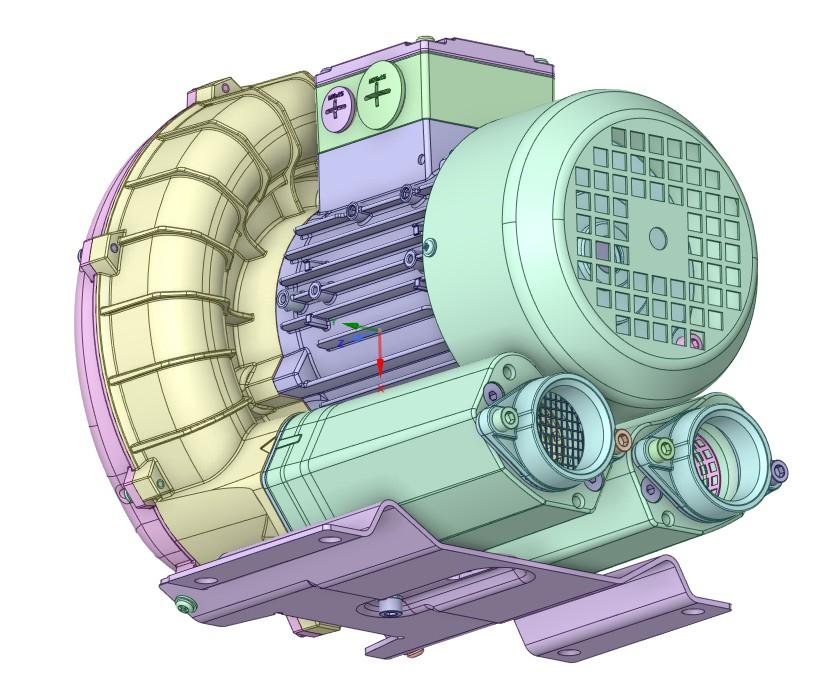

在设计思路上，这款模型完全按照实际生产的工艺要求做了结构拆分，泵壳部分采用上下分体式结构，通过周向均匀布置的螺栓紧固，拆解后可以直接清理流道内的积尘，也方便更换内部的叶轮或者密封件。电机外壳的散热筋沿着轴向均匀布置，和风机自身的气流方向匹配，运转时带出的气流可以顺着散热筋流动，带走电机工作产生的热量，不需要额外加装散热风扇就能保证电机在额定负载下的温升符合要求。接线盒布置在电机顶部，采用密封式结构，能避免粉尘和水汽进入接线端子，适配多粉尘、轻度潮湿的工作环境。从安装边界来看，这款风机的整体重心落在底部支架的中心位置，卧式安装时不需要额外做配重固定，进出气接口的中心高度和支架安装面保持固定尺寸，管路对接时不需要做额外的变向调整，整体外形的最大轮廓尺寸控制在小范围区间，能直接安装在设备内部的预留安装位，不需要占用过多的设备外部空间。

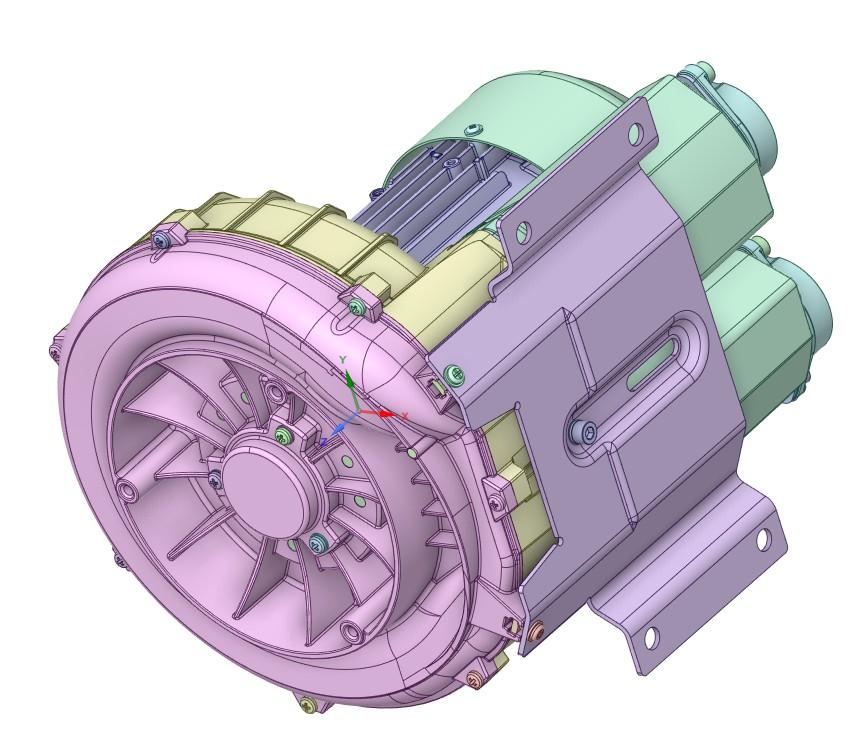

在结构细节处理上，叶轮和电机轴的连接采用键传动加锁紧螺母的固定方式，能保证高速运转时叶轮不会出现轴向窜动或者周向打滑，泵腔两端的密封件采用耐磨的骨架油封，既能防止外界杂质进入泵腔，也能避免泵腔内的压力泄漏。流道的内壁做了光滑过渡处理，没有突兀的棱角或者台阶，能减少空气在流道内的阻力损失，提升风机的工作效率。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的机加工、冲压、压铸工艺实现生产，不需要特殊的加工设备，量产的工艺性较好。针对不同的使用场景，这款风机的安装支架可以根据实际需求调整安装孔的位置，也可以更换成立式安装支架，适配垂直安装的工位需求，进出气接口也可以根据客户的管路规格更换成快插式或者螺纹式接口，不需要改动主体泵壳的结构，拓展性较强。
