污水处理用涡凹式曝气装置结构设计

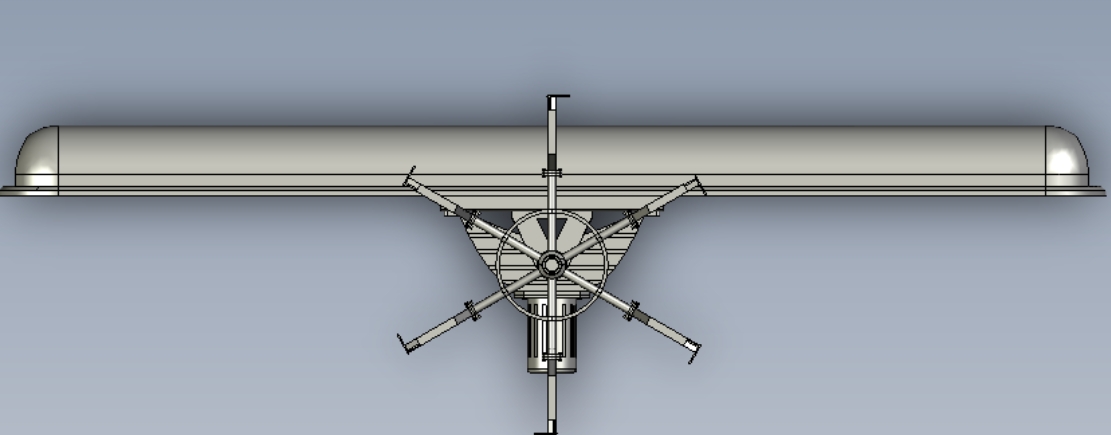

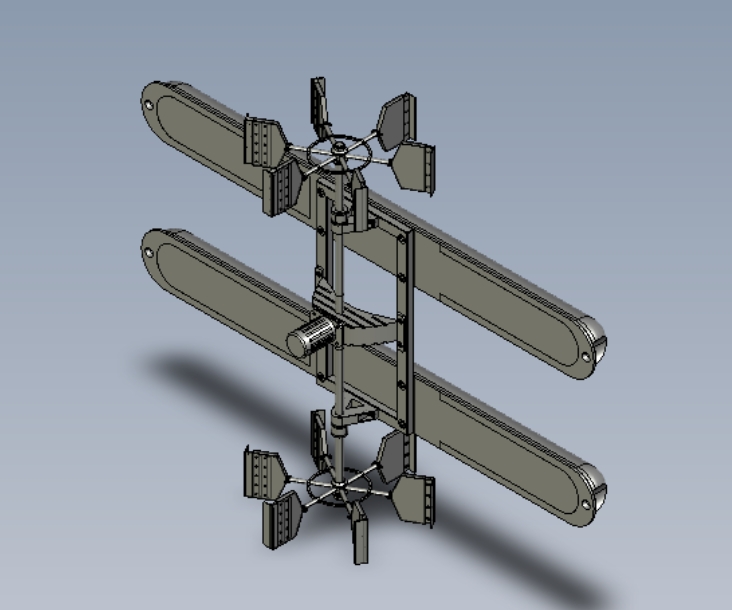

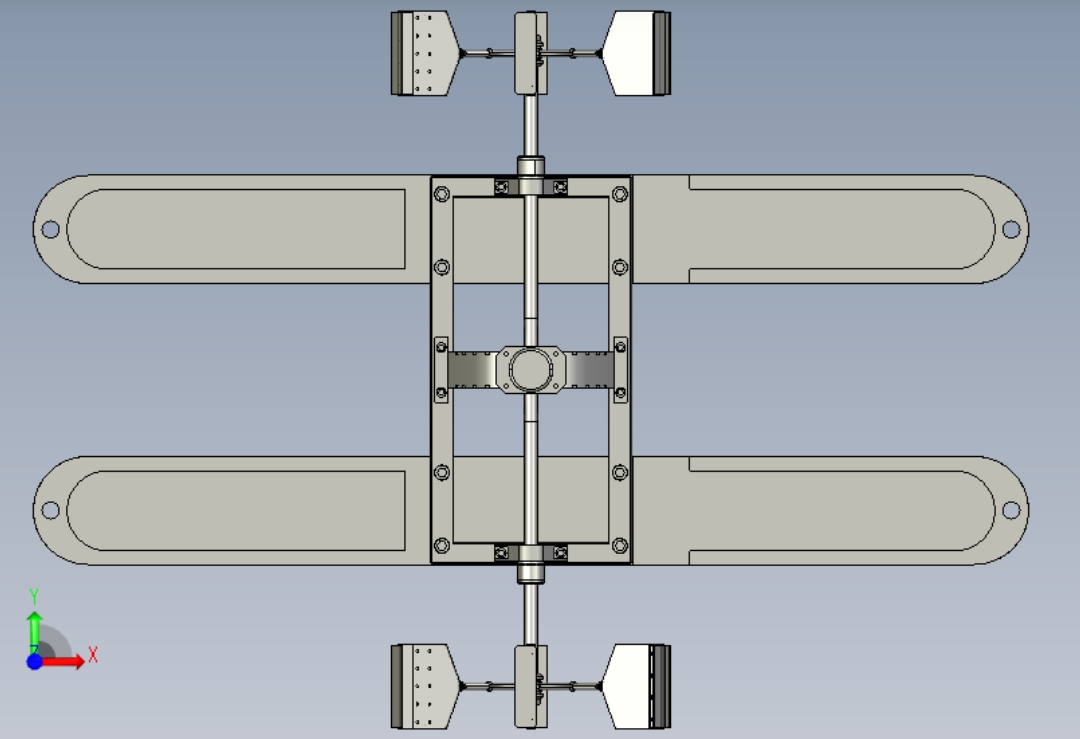

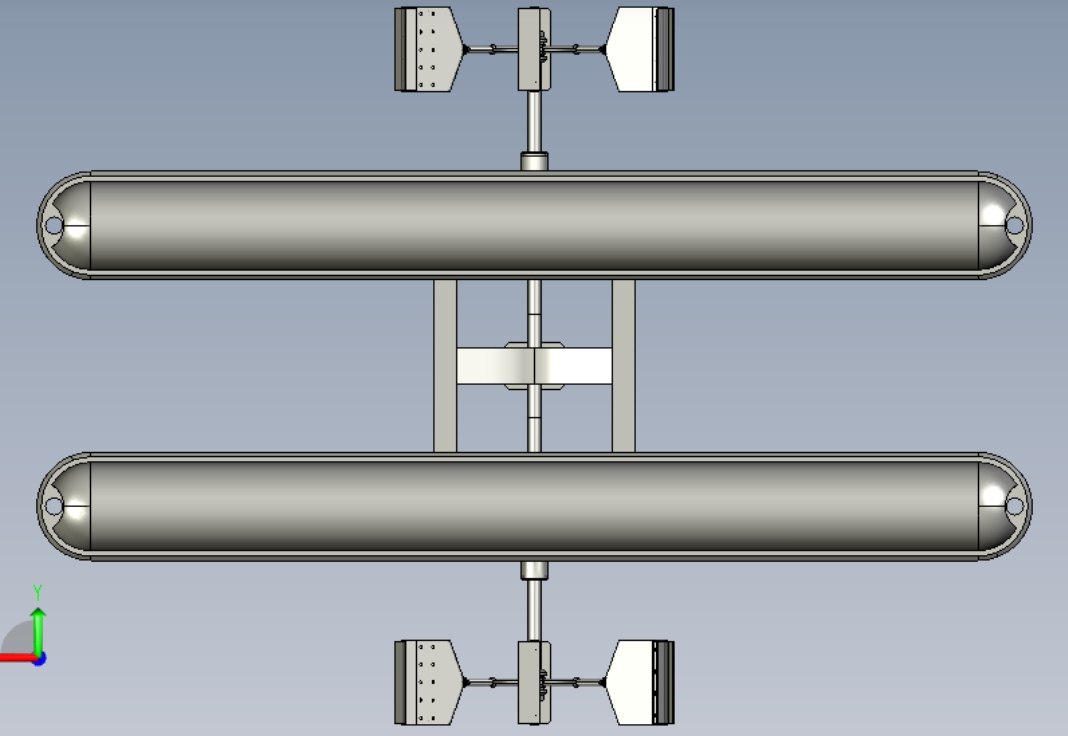

在市政污水处理厂、工业废水处理站的生化处理段与预处理段，曝气装置是决定处理效率的核心设备之一，这套涡凹式污水曝气装置的三维结构，完全围绕现场实际工况的痛点完成设计搭建。不同于传统微孔曝气需要配套复杂的鼓风管路、空气净化系统，这套装置采用一体化立式轴装结构，核心的散气叶轮直接集成在传动轴末端，动力段通过立式安装支架固定在曝气池池面的安装基座上，传动轴垂直伸入液面以下，不需要额外布设池底布气管网，安装时仅需在池顶预留对应尺寸的安装法兰位，单台设备的安装边界可覆盖周边4-6米半径的曝气区域，适配池深3-5米的常规污水处理池型，对于改扩建项目来说，不需要清空池体、破坏原有池底结构就能完成加装，现场施工的适配性远高于传统底曝系统。

从功能实现逻辑来看，这套设备的核心作用是将空气中的氧气高效转移到污水中，为好氧微生物提供代谢所需的溶解氧，同时完成污水中悬浮物的絮凝裹气分离。设计时特意将散气叶轮的流道做了渐扩式结构优化，叶轮高速旋转时会在叶轮入口处形成负压区，通过中空的传动轴直接吸入液面上方的空气，空气进入叶轮后被高速旋转的叶片切割成微米级的微气泡，这些微气泡直径小、比表面积大，和污水接触时的氧气传质效率比大孔曝气高出40%以上。被注入污水的微气泡会在上升过程中，和污水中投加的混凝剂、絮凝剂形成的微小絮粒发生碰撞粘附，原本密度接近水的悬浮絮粒会裹附气泡形成整体密度小于水的絮凝团，在气泡浮升力的作用下快速上浮到液面，形成稳定的浮渣层，后续配套刮渣机就能直接将浮渣从污水中分离出来，同时完成充氧和预处理气浮的双重作用。

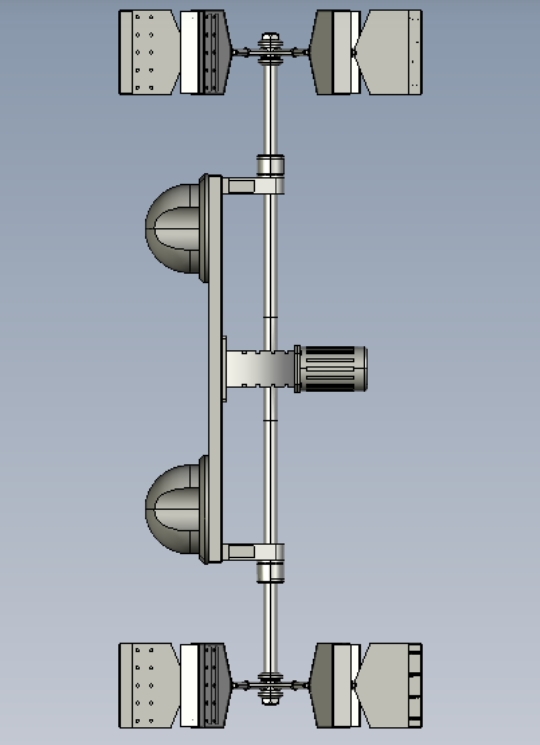

整套结构的设计充分考虑了污水工况的防堵塞需求，散气叶轮的流道间隙做了加宽处理，中空传动轴的进气口设置在液面以上的干燥区域，没有传统曝气头容易被污泥、毛发、纤维杂质堵塞的狭窄缝隙，运行过程中不需要配套反冲洗系统，也不需要定期停机清理曝气头，长期运行的维护工作量大幅降低。结构上的动力传递路径做了同轴度优化，上下两组轴承座分别设置在传动轴的中部和下部靠近叶轮的位置，抵消叶轮旋转时产生的径向跳动，立式安装的电机通过联轴器直接和传动轴连接，没有多余的传动损耗，设备运行时的振动幅度控制在0.1mm以内，不会因为长期振动导致安装基座松动。

在结构细节上，和污水接触的传动轴、叶轮、支架部件都预留了防腐层的厚度尺寸，建模时已经考虑了碳钢衬环氧或者不锈钢材质的加工余量，安装法兰的螺栓孔位按照通用化工设备的标准间距设计，能和市面上多数池顶安装基座直接匹配。设备上部的动力段设置了防水密封罩，避免户外运行时雨水、池面溅起的污水进入电机造成损坏，传动轴穿过安装基座的位置设置了双层机械密封，防止污水沿着轴缝隙向上渗漏。不同于表曝机仅能对表层水体充氧的缺陷，这套设备的叶轮可以根据池深调整安装高度，让微气泡从水体中下部开始释放，延长气泡在水中的停留时间，进一步提升氧气利用率，同时气泡上升过程中形成的水体环流，能让池内的污水、活性污泥、溶解氧充分混合，避免出现池底污泥沉积、局部溶解氧不足的死区。

从三维建模的细节来看，所有配合面的公差都按照机械加工的常规要求做了预留，叶轮叶片的曲面做了流体力学优化，减少旋转时的水力阻力，降低电机的运行负载，连接部位的螺栓、紧固件都采用标准件建模，后续出工程图时可以直接生成BOM表采购加工，不需要二次调整结构。整套设备的结构没有复杂的异形定制部件，多数零部件都可以采用常规机加工工艺完成制作，制造成本和后期维护成本都远低于进口的同类型曝气设备，适配国内中小规模污水处理站的采购和运维预算。
