多功能可折叠带梯手推车结构设计

在车间日常运维、仓储物料周转、门店理货、小型装修现场这类场景里，作业人员往往要同时面对两类高频需求：一是把零散的工装、配件、货品从暂存点转运到作业位，二是完成离地面1.5米到2米区间的取放件、设备检修、标识张贴这类登高操作。常规作业模式下，需要分别准备平板手推车和人字梯，两类工具分开存放不仅占用通道空间，转场时还要来回搬运两次，遇到狭窄的货架通道或者设备间隙，两类工具交替挪动的效率损耗非常明显，部分作业人员为了省时间甚至直接站在普通手推车的层板上登高，存在极大的侧翻坠落风险。这款可折叠带梯手推车的设计，正是瞄准了这类交叉作业场景的痛点，把物料承载转运和登高支撑的功能整合到同一台设备上，从结构根源上解决两类工具切换的效率问题和安全隐患。

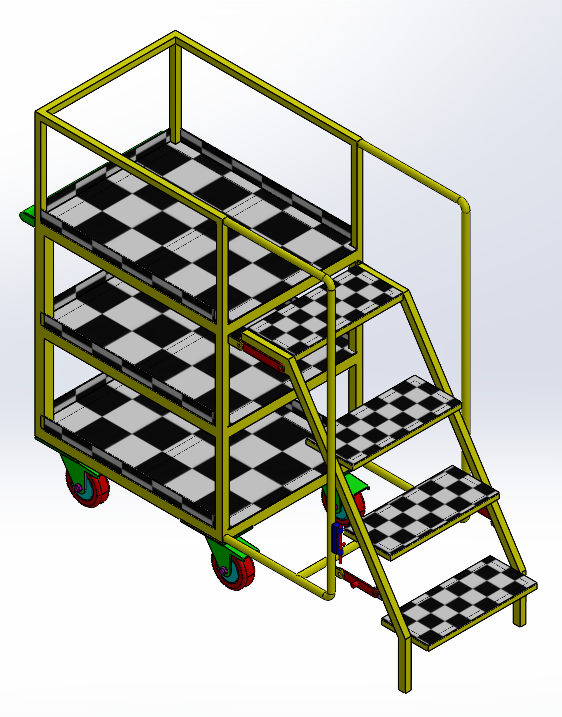

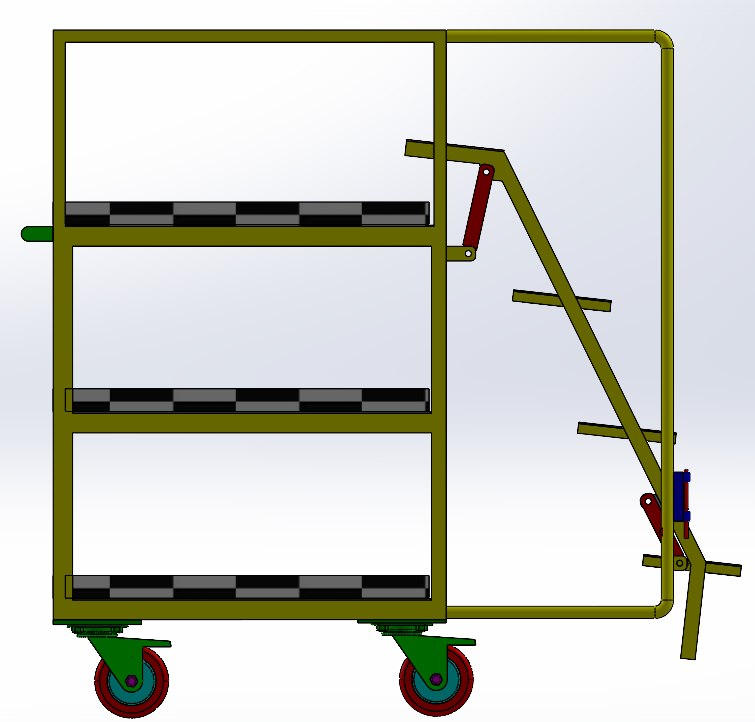

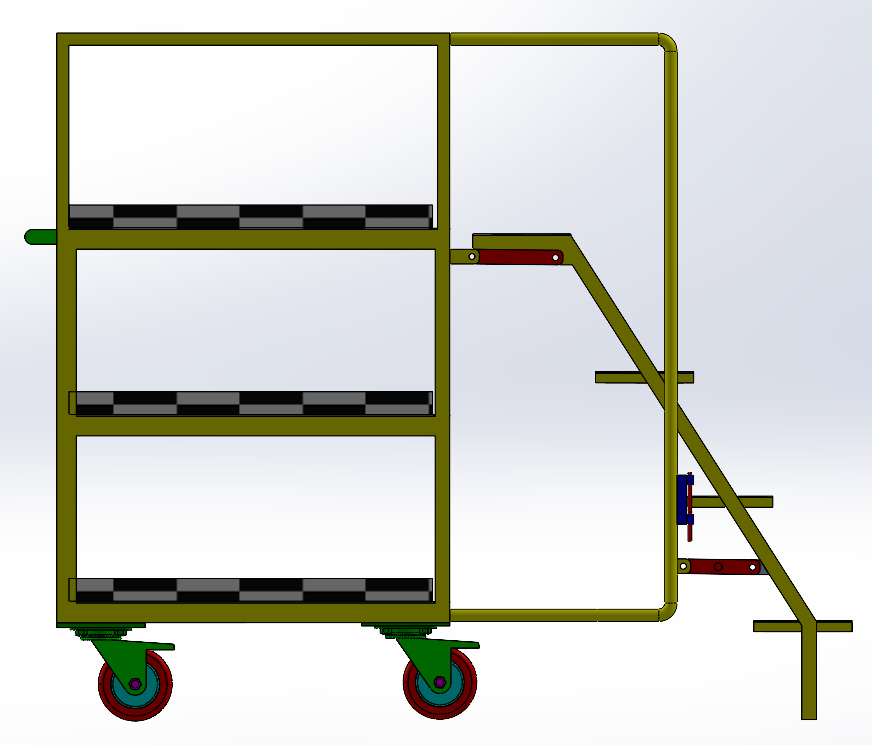

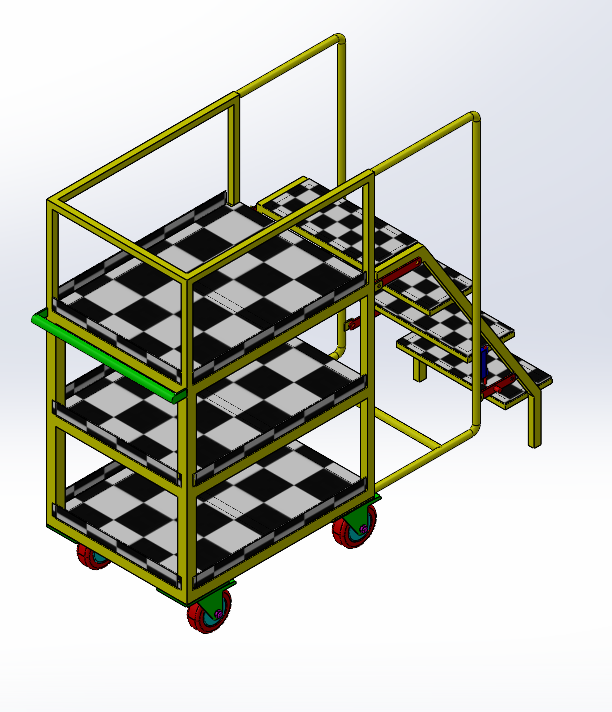

从功能实现逻辑来看，设备主体采用框架式方管焊接结构，三层水平置物层板的边缘都设置了防滑挡边，转运零散小零件、盒装配件、手持工具的时候，即使经过车间地面的焊缝、减速带这类小幅颠簸路段，物料也不会从层板侧边滑落。侧置的梯架部分通过带阻尼的铰接转轴和主车架连接，日常转运状态下梯架向上收拢贴靠在车架侧边，不会额外增加设备的横向占用宽度，此时整车的通行宽度和普通三层手推车一致，可以顺利通过宽度800mm的标准车间通道、仓储货架间过道；需要登高作业的时候，只需要扳动铰接位置的红色锁紧手柄，解除梯架的锁止状态，把梯架向外展开到预设角度，梯架底部的支撑脚会自动接触地面形成稳定的三角支撑结构，此时梯架的踏步横杆刚好处于适合踩踏的高度差，每一级踏步表面都做了防滑滚花处理，作业人员踩踏时不会出现打滑问题，梯架展开后和主车架之间通过两处锁止销固定，避免登高过程中梯架意外收拢。

设计过程中对折叠机构的受力做了针对性强化，铰接位置采用加厚的连接耳板配合穿销结构，锁止手柄的凸轮锁紧面做了淬火处理，长期反复扳动也不会出现磨损松旷。主车架底部配置了四个带刹车的万向脚轮，两个前轮是万向转向结构，两个后轮配合定向锁止，转运时转向灵活，停稳做登高作业时踩下脚轮刹车，配合展开的梯架支撑脚，整车的抗侧翻能力远高于普通手推车，即使作业人员站在最高一层踏步上侧身取物，车架也不会出现倾斜晃动。考虑到折叠后的收纳需求，整车收拢状态下的厚度控制在400mm以内，可以直接塞进设备间隙、货架底部或者工具房的靠墙位置，不会像分开的手推车和梯子那样占用整块的存放空间。

结构细节上，车架的三层置物层间距做了优化设计，既可以放置常用的工具箱、零件盒，也能容纳长度较长的管材、线槽类物料，层板采用镂空的格栅设计，既减轻了整车自重，也避免层板积灰积水。梯架的展开角度经过反复校核，展开后踏步的倾斜角度符合人体工程学的踩踏习惯，不会出现角度过陡导致攀爬费力，或者角度过缓导致梯架外伸过长占用过多作业空间的问题。车架的推把位置做了圆弧过渡处理，握持推行时不会硌手，推把末端套有防滑橡胶套，手上沾有油污的时候也能稳定握持。整车的焊接位置都做了打磨去毛刺处理，表面喷涂橄榄绿的防锈漆，适合车间、仓储这类多尘多油污的使用环境，日常清洁只需要用抹布擦拭即可，漆面不容易脱落锈蚀。

从安装边界来看，这款设备不需要额外的固定安装，到货后只需要把脚轮卡进车架底部的安装座拧紧固定销就可以投入使用，不需要在地面做预埋件或者打膨胀螺丝，转场时直接推行即可，没有固定工位的限制。不管是生产车间的设备日常巡检携带工具和配件，还是仓储区高位货架的低层理货，或是门店装修时携带工具同时完成材料转运和登高作业，这台设备都能替代传统的手推车加梯子的组合，减少工具来回搬运的时间，也避免了作业人员违规站在普通手推车上登高的安全隐患。在结构建模过程中，所有铰接位置的转动间隙都做了公差配合仿真，确保折叠和展开动作顺畅，没有卡滞或者旷量过大的问题，脚轮的安装高度经过匹配，确保整车推行时处于水平状态，不会出现一侧倾斜导致物料滑落的问题。
