磁环缠绕电池性能检测专用设备

　　在消费电子、新能源动力电池量产环节，磁环作为抑制线路电磁干扰的核心被动元件，其缠绕装配后的实际效能直接决定电池组在复杂工况下的运行稳定性，这类磁环缠绕电池产品测试设备，正是针对该工序后段的性能验证需求开发的专用检测装置。从产线布局来看，该设备可直接嵌入电池PACK段的磁环绕制工位后端，对接上游自动绕环机构的出料输送线，无需额外增设中转缓存工位，适配方形铝壳电池、软包聚合物电池等多种带磁环缠绕结构的电芯检测需求，覆盖消费类数码电池、小动力储能电池的常规检测节拍，单工位检测效率可匹配前端每小时120件的绕制产能，避免出现工序间的产能瓶颈。

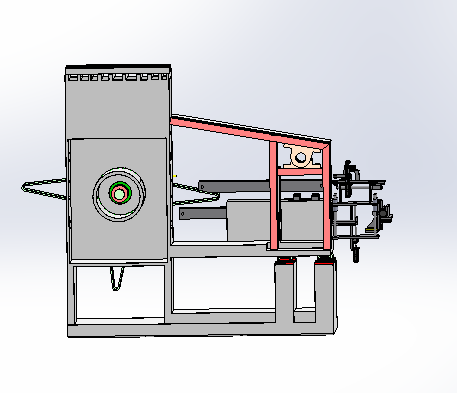

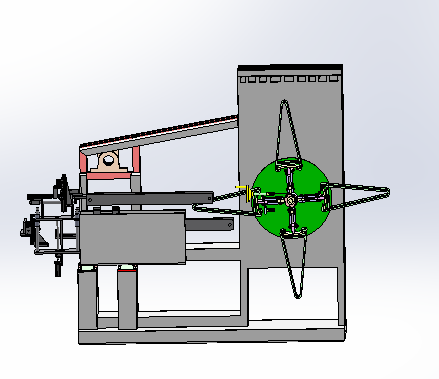

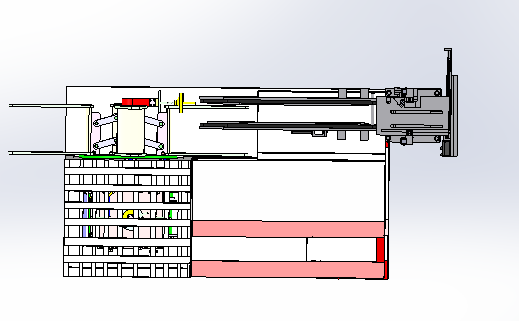

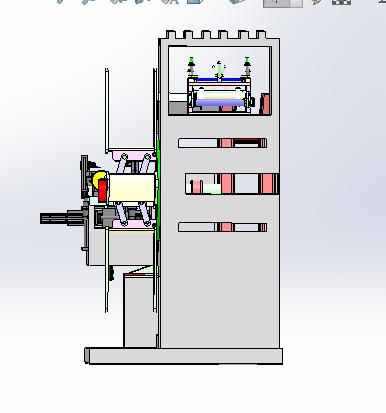

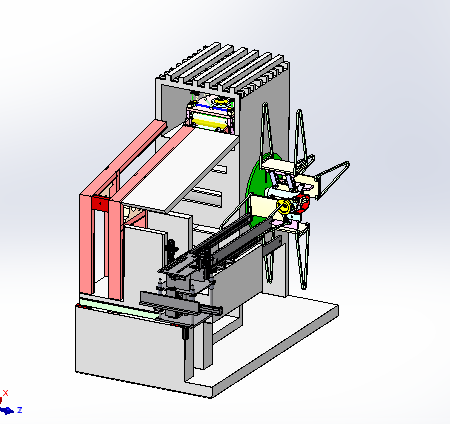

　　设备主体采用立式柜式集成结构，左侧为检测执行工位，集成了多组可快速换型的电芯定位夹具、磁环信号耦合探针、模拟负载接插件，右侧柜体为分层式电气安装腔，将信号采集模块、干扰信号发生单元、主控电路、散热组件分层布置，强弱电回路物理隔离，减少内部电磁串扰对检测结果的影响。定位夹具采用快拆式仿形设计，针对不同规格的电芯仅需更换定位块与探针调整垫片，换型时间可控制在15分钟以内，适配厚度6mm到25mm、宽度40mm到120mm范围内的常规电芯装夹，夹具的夹紧力通过内置的微型调压阀控制，避免刚性夹装对电芯外壳、缠绕磁环造成物理损伤。

　　检测功能层面，设备可完成三项核心测试：一是磁环对电池回路的电磁干扰抑制效能测试，通过内置的信号发生单元模拟10kHz到1GHz范围内的常见工业干扰频段，采集磁环后端的信号衰减值，判定磁环缠绕后的EMI抑制能力是否符合设计阈值；二是磁环缠绕后的电池回路导通稳定性测试，模拟电芯在振动、温变工况下的回路接触电阻波动，检测磁环绕制过程中是否出现线芯损伤、虚接等隐性缺陷；三是电池带磁环状态下的模拟工况放电测试，通过可编程电子负载模拟不同倍率的放电工况，采集磁环在大电流通过时的温升、信号干扰变化，验证磁环选型与缠绕工艺是否满足电池实际使用要求。设计过程中，针对磁环检测易受外界电磁干扰的问题，检测工位的探针安装座采用了绝缘抗磁材质，工位外围预留了金属屏蔽罩的安装接口，可根据车间现场的电磁环境加装屏蔽组件，保证检测数据的重复性偏差控制在2%以内。设备的安装边界方面，整机底部采用可调式支撑脚，可适配车间环氧地坪、钢板地坪的安装需求，设备总宽度控制在850mm，深度700mm，高度1400mm，无需额外的地基固定，对接产线时仅需调整支撑脚高度即可与上下游输送线的工作面高度匹配，工作面高度统一设置为900mm，符合人工辅助上料、异常排查的人机工程学要求。

　　柜体侧面预留了通讯接口与气源接口，可直接对接工厂MES系统，上传每一件电芯的检测数据，实现检测结果的可追溯，气源接口适配工厂常规0.5-0.7MPa的压缩空气气源，无需额外配置增压装置。从结构细节来看，检测工位的横向进给机构采用线性导轨导向，配合伺服电机驱动的滚珠丝杠传动，定位精度可达0.02mm，保证探针与电芯极柱、磁环测试点的精准对接，避免探针偏位造成的检测误差；进给行程设置了软硬双重限位，防止机构过冲损坏电芯或检测组件。柜体的电气层均设置了独立的散热风道，进风口加装防尘滤网，避免车间粉尘进入电气腔造成组件接触不良，散热风扇采用温控启停设计，减少设备运行的能耗与噪音。在实际产线应用中，该设备可替代传统的人工抽样检测模式，实现磁环缠绕后电池的100%全检，有效避免因磁环装配不良、磁环选型不当造成的电池组电磁干扰超标、信号传输中断等质量问题，降低后续整机组装阶段的不良返修率。针对不同客户的检测需求，设备的检测程序可通过触控屏进行参数配置，调整干扰信号频段、放电倍率、检测时长等参数，无需修改硬件结构即可适配不同型号电池的检测要求，夹具的安装接口采用通用化设计，后续新增电芯型号时仅需更换对应的仿形夹具即可完成适配，减少设备迭代的成本投入。
