工业电子散热用紧凑型水冷排结构

在工业控制板卡、大功率伺服驱动模块、紧凑型激光发生单元这类对运行温度稳定性要求严苛的电子设备场景里，被动风冷的散热效率往往很难匹配持续高负载下的热流密度输出，尤其是密闭机柜内空气流通性差的安装环境，积热导致的元器件参数漂移、寿命折损是结构设计阶段必须优先解决的问题，这款水冷排就是针对这类密闭空间内的电子器件热管理需求设计的液冷换热部件。

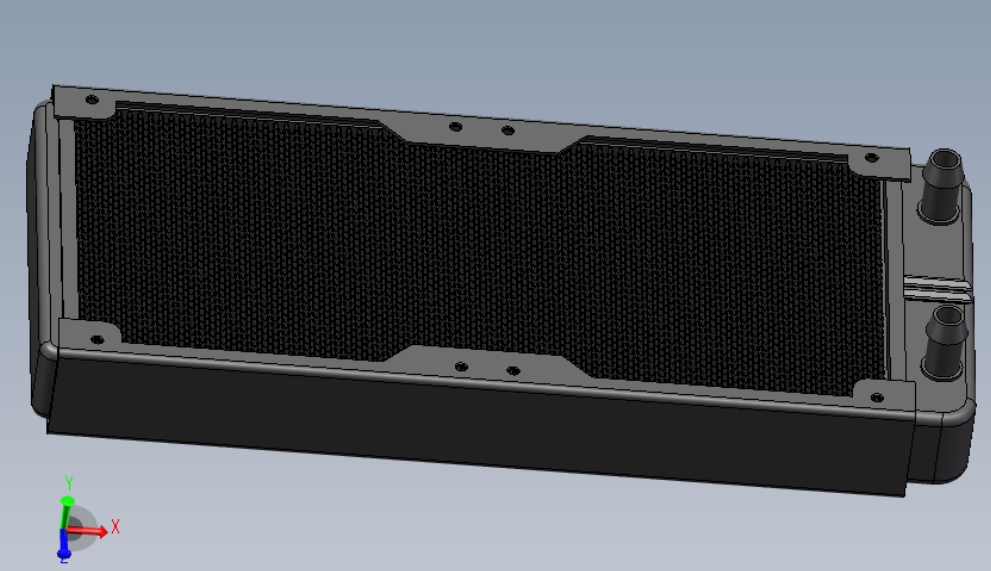

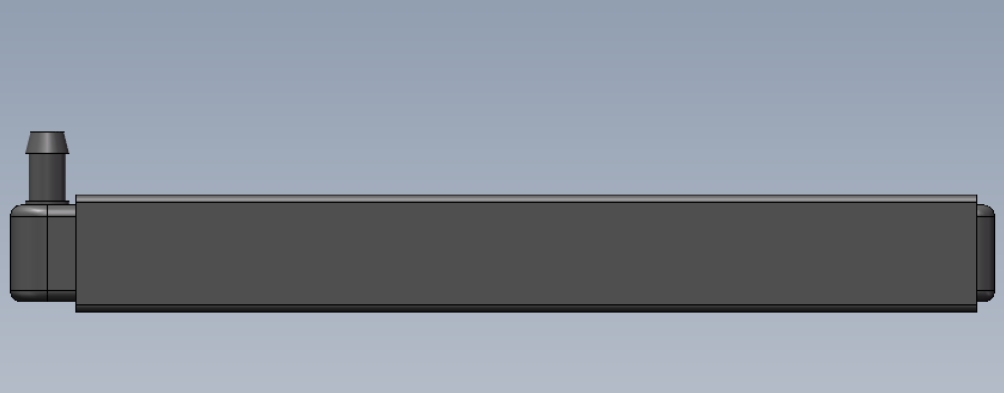

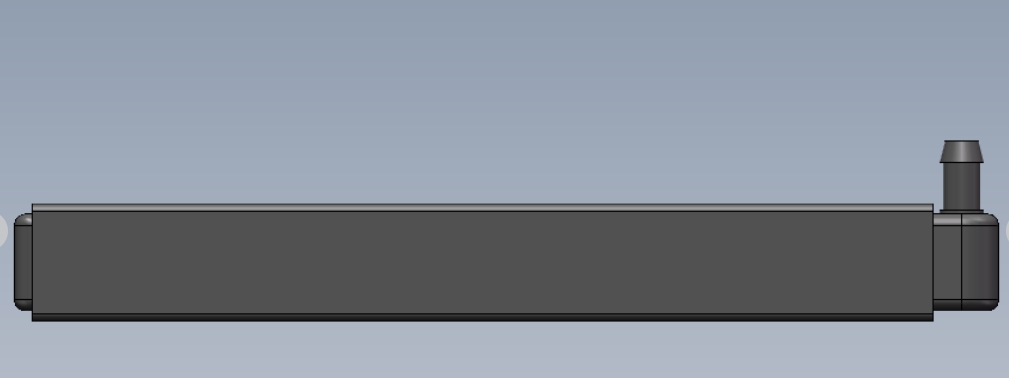

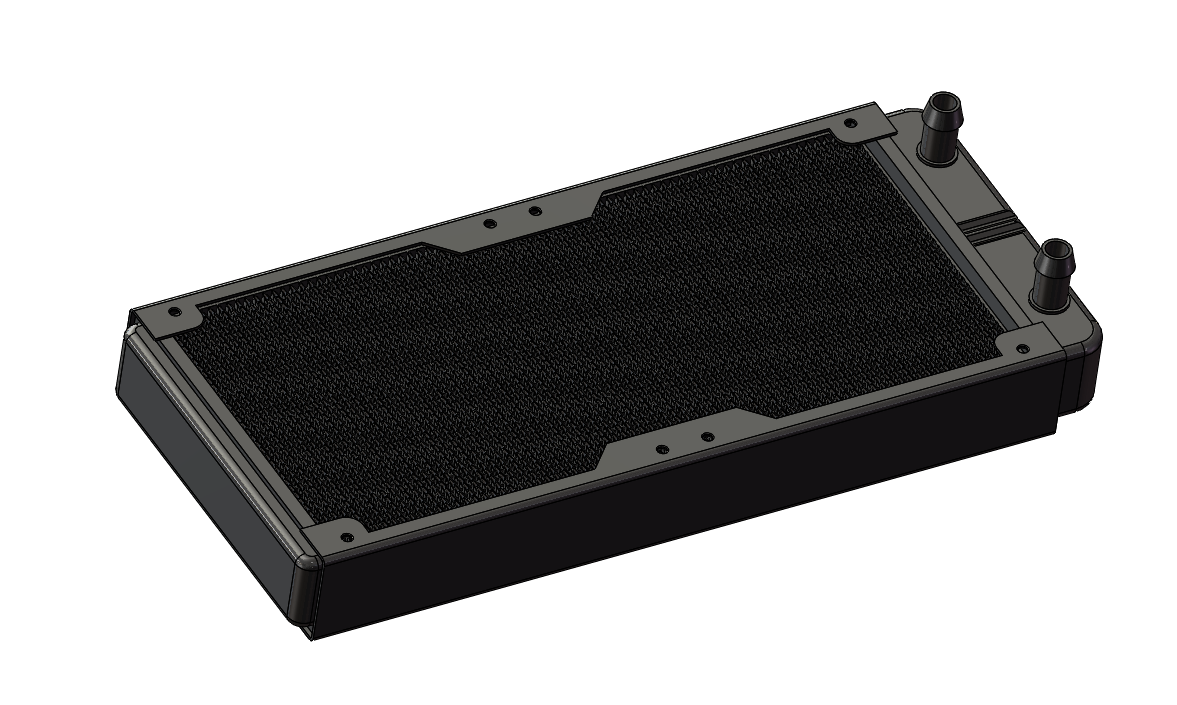

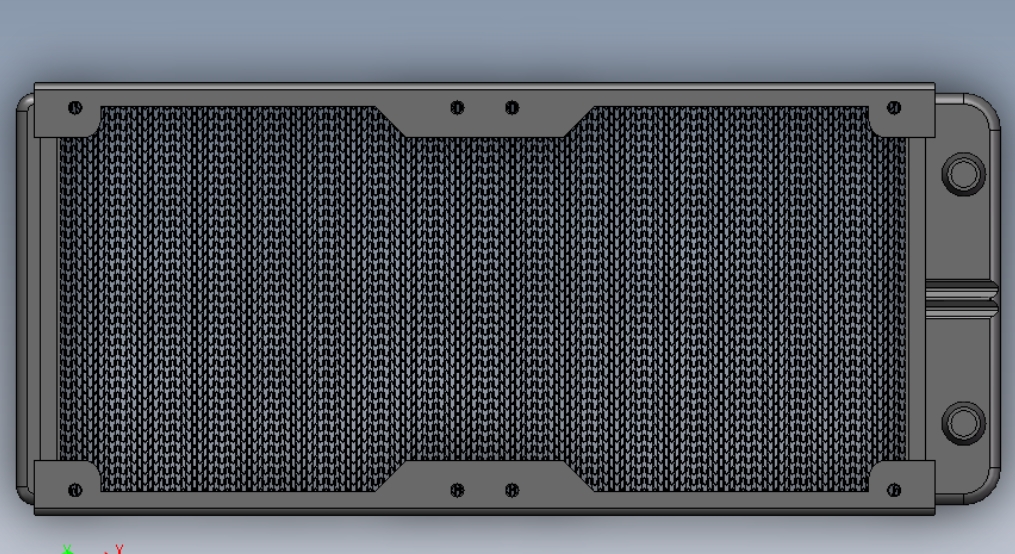

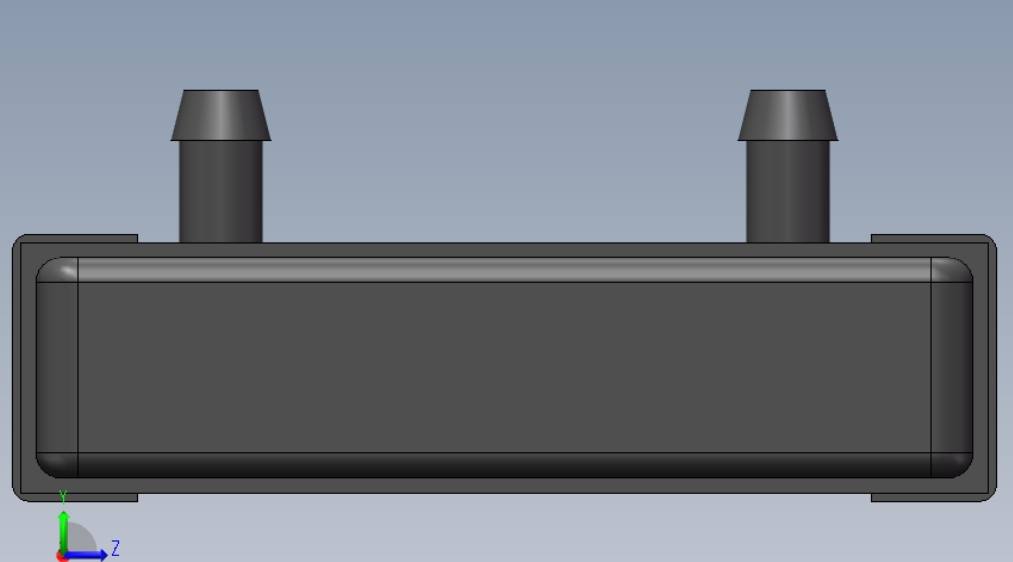

从实际安装适配的角度看，这款水冷排采用扁平长方体的主体结构，主体外壳做了圆角过渡处理，既避免了锐边在装配过程中划伤操作人员或周边线缆，也能在紧凑的机柜安装空间里减少空间占用，两个垂直向上的宝塔式水嘴布置在主体顶面的两端位置，水嘴的外径尺寸匹配常规工业级柔性液冷管路，安装时不需要额外做转接头适配，直接套入管路后用喉箍锁紧即可实现可靠密封，不会出现运行过程中漏液的风险。主体的底面为平整安装面，预留的安装位可以直接贴合发热器件的均热板表面，或者通过导热垫与功率模块外壳接触，尽可能缩短热传导路径，减少接触热阻。

设计阶段优先考虑了流道的均温性，内部流道没有采用单一的直通结构，而是通过分流筋将进入腔体的冷却液均匀分配到整个换热截面，避免出现局部流道流量过低导致的散热死区，冷却液从一侧水嘴进入后，会顺着内部的导流结构铺满整个换热腔体，和壳体壁面充分接触带走热量后，再从另一侧的水嘴流出，整个流道的阻力控制在常规工业小型液冷泵的适配扬程范围内，不需要搭配高扬程的水泵就能实现稳定的冷却液循环，降低整个液冷系统的配套成本。外壳采用导热性能优异的金属材质一体加工成型，侧壁厚度做了均衡设计，既保证足够的结构强度，能承受液冷系统常规运行压力下不出现变形渗漏，也不会因为壁厚过大增加不必要的热阻，影响热量从安装面到冷却液的传递效率。

在实际设备选型适配时，这款水冷排的安装边界不需要预留太大的操作空间，因为水嘴垂直向上布置，管路连接操作可以在设备正面完成，不需要在水冷排侧面预留手指操作空间，对于1U、2U规格的紧凑型工业设备安装场景适配性很好。和同体积的风冷散热器相比，它不需要预留空气流通的风道空间，也没有风扇转动带来的振动和噪音问题，在对振动敏感的精密检测设备、音频处理设备内部使用时，不会因为散热部件的振动影响设备的检测精度或音频输出品质。

从功能特性上看，这款水冷排的换热能力可以覆盖百瓦级到数百瓦级的持续热负载，只要匹配对应的冷却液流量，就能将发热器件的表面温度稳定控制在元器件允许的工作温度区间内，避免因为温度过高触发设备的过温保护停机，提升设备在高负载工况下连续运行的可靠性。它的密封结构经过耐压验证，在常规液冷系统的工作压力范围内不会出现渗漏问题，内部流道做了钝化处理，长期使用普通去离子水作为冷却液也不会出现流道堵塞或者腐蚀的问题，减少后期的维护成本。

很多结构工程师在做紧凑型电子设备的散热方案时，往往会优先考虑风冷方案，但在密闭无通风的安装环境下，风冷的散热效率会随着机柜内部温度升高而持续下降，最终形成恶性循环，而采用这类水冷排的液冷方案，可以将设备内部的热量直接通过冷却液带到机柜外部的换热器散出，不会让热量在机柜内部积聚，尤其适合多块功率板卡密集安装的工控机柜、小型激光加工设备的驱动单元散热场景。在建模设计过程中，这款水冷排的安装孔位、水嘴位置都做了参数化关联，如果需要适配不同功率的散热需求，可以直接调整主体的长度尺寸，同步更新内部流道和水嘴的位置，不需要重新从零开始绘制结构，能大幅缩短散热方案的设计迭代周期，方便工程师根据具体的设备热负载参数快速调整出适配的型号。
